24/2022. (I. 31.) SZTFH rendelet

a védő- és határpillérek méretezéséről szóló Bányabiztonsági Szabályzatról

A bányászatról szóló 1993. évi XLVIII. törvény 50/A. § (1b) bekezdés 4., 25. és 27. pontjában kapott felhatalmazás alapján, a Szabályozott Tevékenységek Felügyeleti Hatóságáról szóló 2021. évi XXXII. törvény 13. § n) és o) pontjában foglalt feladatkörömben eljárva a következőket rendelem el:

1. § E rendelet hatálya kiterjed a bányászatról szóló 1993. évi XLVIII. törvény 32. § (2) bekezdésében felsorolt esetekben kijelölt védőpillérekre és a bányászatról szóló 1993. évi XLVIII. törvény végrehajtásának egyes szabályairól szóló 20/2022. (I. 31.) SZTFH rendelet 24. § (1) bekezdésében előírt határpillérekre.

2. § E rendelet alkalmazásában:

1. védőpillér: a bányaműveletek és a védelmet igénylő létesítmény, illetve terület között kijelölt kőzettest, amely biztosítja, hogy a bányaműveletek hatására létrejövő kőzet- és talajmozgás a védett létesítményt, illetve területet nem veszélyezteti;

2. határpillér: a bányatelek határvonala mentén kijelölt olyan védőpillér, amely biztosítja, hogy a bányaműveletek okozta felszíni kőzet- és talajmozgások a bányatelek határán belül legyenek;

3. határszög:[1]

a) külfejtés esetén a bányaműveletekkel nem érintett kőzettest rézsűs határoló felületének vízszintes síkkal bezárt dőlésszöge, amelynél a számítások vagy a tapasztalat szerint a határoló felület alatti kőzettest megcsúszása, elmozdulása nem következik be, a bányaműveletek felől nézve a védőpilléreken túli terület nyugalomban marad, és így a bányaműveletek hatása a védett területet nem veszélyezteti,

b) mélyművelés esetén - egy függőleges, a fejtés határvonalára merőlegesen felvett síkmetszetben - a bányaüreg széle és a külszín már nem mozgó pontja között húzott egyenes vízszintessel bezárt szöge;

4. határszög korrekciója: a határszög megállapításának bizonytalansága miatt a védőpillér méretek meghatározásánál figyelembe veendő korrekció;

5. korrigált határszög: a ß-Aß szögérték;

6. hatástávolság: a bányaműveletek talpponti szélétől vagy a fejtési üreg szélétől az ép kőzetek irányába mérve az a vízszintes vetületi távolság, ameddig a kőzetmozgások a felszínen kiterjednek;

7.[2] korrigált hatástávolság: a határszög megállapításának bizonytalansága miatt megnövelt hatástávolság;

8. védősáv: a védendő létesítmény vagy terület mellett biztonsági okokból kijelölt vízszintes vetületi távolság;

9. védőpillér szélessége: a védősáv és a korrigált hatástávolság méretének összege;

10. szakértő: szakirányú felsőfokú végzettséggel, valamint az adott szakterületre tervezői vagy szakértői jogosultsággal rendelkező és névjegyzékben szereplő személy;

11. lábvonal: a védőpillért határoló rézsűs felületnek és a védőpillér vonatkozó felületének (alaplap, fekü) metszésvonala.

12.[3] védőpillér magassága: a bányatelek alaplapja vagy más vonatkozó felület és a felszín közötti függőleges távolság;

13.[4] telepvastagság: a telep fekü- és fedősíkja közötti átlagos merőleges távolság;

14.[5] telep dőlésszöge: a telep jellemző síkjának a vízszintessel bezárt szöge.

3. § A védő- és határpillérek méretezésénél az 1. melléklet szerinti Bányabiztonsági Szabályzatban foglaltak szerint kell eljárni.

4. § Ez a rendelet 2022. február 1-jén lép hatályba.

Dr. Biró Marcell s. k.,

elnök

1. melléklet a 24/2022. (I. 31.) SZTFH rendelethez

Bányabiztonsági Szabályzat a védő- és határpillérek méretezéséről

1. A védőpillér méretezés általános rendelkezései

1.1. A védőpillér méretezését, a határszög megállapítását - a 4.3. pont előírásaiban foglalt eseteket kivéve - szakirányú felsőfokú iskolai végzettséggel rendelkező felelős műszaki vezető vagy szakértő végzi.

1.2. A védőpillért a tervezett bányaműveletek és a védett létesítmény talppontjának, a határpillért a bányatelek alaplapjának és a bányatelek felszíni határvonalának magasságkülönbségét figyelembe véve kell megállapítani. Telepes kifejlődésű ásványi nyersanyag esetében a védőpillér a telep feküjére is méretezhető.

1.3. Többtelepes vagy többszeletes művelési mód esetén a védőpillért telepenként (szeletenként) kell megállapítani.

1.4. A védőpillér méretezésének helyességét a bányaművelés során rendszeresen, de legalább évente a műszaki üzemi tervvel együtt felül kell vizsgálni. Ha a felülvizsgálat alapján a kijelölt védőpillér mérete nem felel meg rendeltetésének, akkor a bányavállalkozó haladéktalanul kezdeményezi a védőpillér módosítását.

1.5. A bányaműveletek hatására végbemenő mozgások ellenőrzésére a bányafelügyelet - a bányavállalkozó költségére - mérőhálózat telepítését és a mozgások rendszeres mérését rendelheti el.

1.6. Jelen szabályzattól eltérő védőpillér méretezés megengedett, ha a védelmi és biztonsági követelmények más módon is kielégíthetők.[6]

1.7. A méretezés során alkalmazandó jelölések:

R védőpillér szélessége [m][7]

H védőpillér magassága [m][8]

mt telepvastagság [m]

r hatástávolság [m]

r' korrigált hatástávolság [m]

a korr. hatástávolság dőlésben, a fejtés szélétől lefelé [m]

b korr. hatástávolság csapásirányban [m]

c korr. hatástávolság dőlésben, a fejtés szélétől felfelé [m]

pv védősáv [m]

x a telepben lévő létesítmény védőpillér mérete, a pillér kontúrvonala és a létesítmény széle közötti, telepben mért távolság [m]

ß határszög [°]

ßf határszög dőlésben, a fejtés szélétől felfelé [°]

ßa határszög dőlésben, a fejtés szélétől lefelé [°]

ßcs határszög csapásirányban [°]

Δß a határszög korrekciója [°]

α a telep dőlésszöge [°]

A védőpillérrel kapcsolatos jelölések megjelenítését az 1-4. ábra tartalmazza.

1.8. A bányatérképeken fel kell tüntetni a védősáv határvonalát és a védőpillér lábvonalát. A lábvonalon fel kell írni a védendő objektum megnevezését, a felület megnevezését, amire a védőpillért számították és a védőpillért kijelölő bányafelügyeleti határozat számát. A védőpillért ábrázoló térképen fel kell tüntetni a méretezésnél figyelembe vett telep, szelet vagy szint megnevezését.

1.9. Ha más jogszabály nagyobb értéket nem ír elő, a védősáv legkisebb mérete 5 m.

2. Védőpillérek méretezése külfejtés esetén

2.1. A külszíni létesítmény védőpillérét úgy kell méretezni, hogy a rézsű felületének felszíni metszésvonala egybeessen a védett létesítmény vagy terület védősáv vonalával, és a vízszintes síkkal bezárt dőlésszöge akkora legyen, mint az érintett rétegsor korrigált határszöge.

2.2. A külszíntől legfeljebb 10 méter mélységben lévő föld alatti létesítményt külszíni létesítménynek kell tekinteni, védőpillérét a felszínre vetített kontúrvonalára kell méretezni.

2.3. A határszög értékét a tervezett védőpillér közvetlen környezetében lévő rétegsor vastagsági, települési, kőzetfizikai, hidrogeológiai, művelési, továbbá a kőzetfal (rézsű) állékonyságát esetlegesen befolyásoló további jellemzők figyelembevételével, méréssel, számítással vagy egyéb alkalmas módon rétegenként külön-külön kell meghatározni, úgy, hogy a védőpillér omlása, mozgása vagy megcsúszása ne következzen be (2. ábra).

2.4. A határszög korrekciója: Δß = 3°.

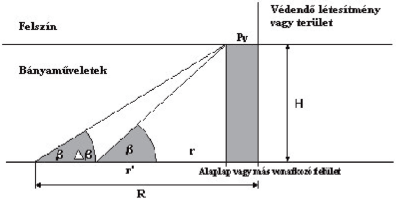

Védőpillér méretezés külfejtés esetén (ß állandó)

1. ábra

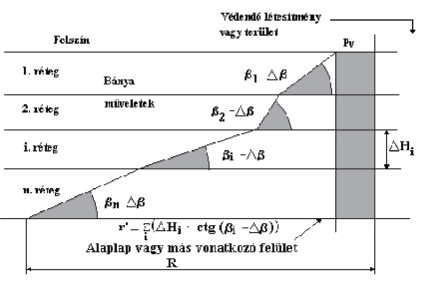

Védőpillér méretezés külfejtés esetén (ß változó)

2. ábra

3. Védőpillérek méretezése mélyművelés esetén

3.1. A védőpillért a 2.1. pont szerint kell méretezni.

3.2. A pontszerű külszíni és a pontszerű nem telepben lévő föld alatti létesítmény védelmét szolgáló védőpillért a következők szerint kell méretezni:

3.2.1. a legfeljebb 0-5° dőlésű telepek esetén a védőpillér olyan kör, amelynek középpontja a létesítmény, sugara pedig a számított korrigált hatástávolság (r') és a védősáv (pv) összege;

3.2.2. 5°-nál nagyobb dőlésű telepek esetén a védőpillér dőlésben felfelé, dőlésben lefelé, illetve csapásirányba eső vízszintes vetületi méretét a védősáv (pv) és az adott irányra számított korrigált hatástávolság (a, b, illetve c) összege határozza meg (3. ábra).

3.3. Vonalas létesítmény vagy határvonal védőpillérét a határvonalat alkotó pontok pillérköreinek (-ellipsziseinek) burkoló görbéje adja.

3.4. Sokszög alapú létesítmény védőpillérét pontok és vonalak védőpilléreként kell megszerkeszteni.

3.5. A külszíntől 10 m-nél nem mélyebben lévő létesítmény védőpillérét úgy kell méretezni, mintha külszíni létesítmény lenne.

4. Korrigált hatótávolság

4.1. A korrigált hatástávolságot a következő összefüggések alapján kell meghatározni:

4.1.1. 0-5° dőlésű telepek esetén, illetve nem telepes kifejlődésű ásványi nyersanyag esetén:

4.1.2. 5°-nál nagyobb dőlésű telepek esetén (3. ábra):

4.1.2.1. dőlésben lefelé:

4.1.2.2. dőlésben felfelé:

4.1.2.3. csapásirányban:

4.2. A határszög korrekcióját a 4.2.1., 4.2.2. vagy 4.2.3. pont szerinti módon kell megállapítani:

4.2.1. mérési adatok hiányában a gyakorlatban használt, illetve becsült, számított vagy irodalmi adatokból származó (valószínű) határszög esetén:

Δß = 5°,

4.2.2. egy mérési adatból (mérési adaton ebben az esetben a süllyedési teknő félszelvénye alapján megállapítható egyetlen határszög értéket kell érteni) származó határszög esetén:

Δß = 3°,

4.2.3. kettő vagy annál több mérési adat esetén azok számtani középértékét véve tényleges értéknek,

4.2.3.1. ha a szélső értékek közötti eltérés <3°, akkor Δß = 1°,

4.2.3.2. ha az eltérés 3° és 5° között van, akkor Δß = 2° és

4.2.3.3. ha az eltérés >5°, akkor Δß = 3°.

4.3. Mélyművelés esetén a határszög értékét - mérési adat hiányában - szakértő állapíthatja meg.

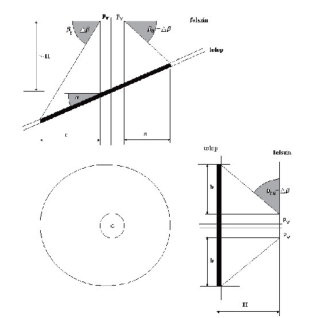

Pontszerű létesítmény védőpillére 5°-nál nagyobb dőlésű telep esetén

3. ábra

5. Telepben lévő létesítmények

5.1. Telepben, illetve a telep alatt vagy felett 10 m-nél kisebb távolságra lévő létesítmény védőpillérét a gyakorlati tapasztalatok alapján úgy kell méretezni, hogy a védőpillérben - a létesítmény felhagyása után - az üzem területén általánosan szokásos fejtésmódnak megfelelő méretű fejtéseket lehessen telepíteni. A védőpillér mérete (x) a vágat szélétől számítva azonban

H = 200 m fedőréteg-vastagságig 20 m-nél,

H = 200-400 m fedőréteg-vastagság között 30 m-nél és

H = 400 m-en felül x = 0,1 x H-nál

kisebb nem lehet (4. ábra).

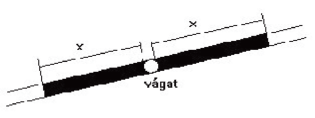

4. ábra

5.2. Telep felett lévő létesítmények

A művelésre tervezett telep feletti föld alatti létesítmény védőpillérét korrigált határszöggel és védősávval kell megszerkeszteni. Ebben az esetben Δß = 5° értékkel kell számolni.

A művelésre tervezett telep feletti kis magasságban (10-50 m) lévő létesítménynél a védőpillér méretezését kétféle módszerrel kell elvégezni:

5.2.1. korrigált határszöggel és védősávval méretezve, és

5.2.2. mintha telepben lévő létesítmény lenne.

A védőpillér méretek közül a nagyobb méretet kell alkalmazni.

5.3. Lejtősakna védőpillérének méretezése

Lejtősakna védőpillérének méretezését a 3.2. és az 5.1. pont alapján kell elvégezni úgy, hogy az akna szájnyílásának - mint külszíni létesítménynek - védőpillérét korrigált határszöggel és védősávval, a lejtősakna talpának védőpillérét pedig mint telepben lévő létesítmény védőpillérét kell meghatározni.

A lejtősakna teljes védőpillérét a két végpontban kapott védőpillér-szélességgel megállapított méretek határozzák meg.
