A Tanács irányelve (1980. június 24.) a kerekes mezőgazdasági vagy erdészeti traktorok kezelőterére, vezetőhelyéhez történő hozzáférésre, ajtajaira és ablakaira vonatkozó tagállami jogszabályok közelítéséről

A TANÁCS IRÁNYELVE

(1980. június 24.)

a kerekes mezőgazdasági vagy erdészeti traktorok kezelőterére, vezetőhelyéhez történő hozzáférésre, ajtajaira és ablakaira vonatkozó tagállami jogszabályok közelítéséről

(80/720/EGK)

AZ EURÓPAI KÖZÖSSÉGEK TANÁCSA,

tekintettel az Európai Gazdasági Közösséget létrehozó szerződésre és különösen annak 100. cikkére,

tekintettel a Bizottság javaslatára ( 1 ),

tekintettel az Európai Parlament véleményére ( 2 ),

tekintettel a Gazdasági és Szociális Bizottság véleményére ( 3 ),

mivel a műszaki követelmények, amelyeknek a nemzeti jog alapján a traktoroknak meg kell felelniük, többek között a traktorok kezelőterére, vezetőüléshez történő hozzáférésre (be- és kiszálláskor), valamint ajtóira és ablakaira vonatkoznak;

mivel ezek a követelmények tagállamonként különböznek egymástól; mivel ezért szükséges, hogy minden tagállam ugyanazokat a követelményeket fogadja el a meglévő szabályokat kiegészítve, vagy azok helyett, különösen azért, hogy valamennyi traktortípus számára lehetővé tegyék az EGK-típusjóváhagyási eljárását, amely a legutóbb a 79/694/EGK irányelvvel ( 4 ) módosított, a kerekes mezőgazdasági vagy erdészeti traktorok típusjóváhagyására vonatkozó tagállami jogszabályok közelítéséről szóló, 1974. március 4-i 74/150/EGK tanácsi irányelv ( 5 ) tárgya,

ELFOGADTA EZT AZ IRÁNYELVET:

1. cikk

(1) Ezen irányelv alkalmazásában a "traktor" a 2003/37/EK európai parlamenti és tanácsi irányelv ( 6 ) 2. cikkének j) pontjában meghatározott traktort jelenti.

Ezen irányelv alkalmazásában a traktorkategóriák a 2003/37/EK irányelv II. mellékletében meghatározott kategóriák.

(2) Ezt az irányelvet a 2003/37/EK irányelv II. mellékletében meghatározott T1, T3 és T4 kategóriájú traktorokra kell alkalmazni.

Ezt az irányelvet nem kell alkalmazni a T4.3 kategóriájú traktorokra, ahol a vezetőülésnek a 2009/144/EK európai parlamenti és tanácsi irányelvben ( 7 ) meghatározott ellenőrzési pontja (seat index point) a traktor hosszanti középsíkjától több mint 100 mm-re helyezkedik el.

2. cikk

A tagállamok nem tagadhatják meg a traktorok EGK-típusjóváhagyásának, vagy nemzeti típusjóváhagyásának megadását, illetve nem tagadhatják meg, tilthatják meg a traktorok eladását, nyilvántartásba vételét, forgalomba helyezését, vagy használatát

- a kezelőtérre,

- a vezetőülés megközelítésére (be- és kiszálláskor),

- az ajtókra és ablakokra

hivatkozva, amennyiben azok megfelelnek az I. melléklet előírásainak.

3. cikk

Az I. mellékletben leírt követelményeknek a műszaki fejlődéshez történő hozzáigazításához szükséges módosításait a 74/150/EGK irányelv 13. cikkében szabályozott eljárásnak megfelelően fogadják el.

4. cikk

(1) A tagállamok hatályba léptetik azokat a rendelkezéseket, amelyek szükségesek ahhoz, hogy ennek az irányelvnek az értesítésétől számított tizennyolc hónapon belül megfeleljenek, és erről haladéktalanul tájékoztatják a Bizottságot.

(2) A tagállamok közlik a Bizottsággal nemzeti joguknak azokat a főbb rendelkezéseit, amelyeket az ezen irányelv által szabályozott területen fogadnak el.

5. cikk

Ennek az irányelvnek a tagállamok a címzettjei.

I. MELLÉKLET

I. Kezelőtér

I.1.

A "kezelőtér": az a legkisebb tér, amelyet szilárd felépítmény határol, és amely a traktor vezetőjének rendelkezésére áll ahhoz, hogy az üléséből a traktort biztonságosan működtesse.

Az "ülés referenciapontja": az I. függelékben meghatározott referenciapont.

A "referenciasík": az ülés referenciapontján átmenő, a traktor hosszanti középsíkjával párhuzamos sík.

I.2.

A legfeljebb 1 150 mm nyomtávú keskeny traktorok és a T4.3 kategóriájú traktorok kivételével a kezelőtérnek minden traktor esetében a referenciapont feletti 400-tól 900 mm-ig terjedő magasságban legalább 900 mm szélesnek kell lennie, és több mint 450 mm-rel a referenciapont előtt kell elhelyezkednie (lásd az 1. és 3. ábrát).

A T4.3 kategóriájú traktorok esetében a kezelőtérnek a referenciapont előtt található 450 mm-es sávban, a referenciaponttól számítva 400 mm magassságban legalább 700 mm teljes szélességgel kell rendelkeznie, és a referenciaponttól számított 900 mm magasságban legalább 600 mm teljes szélességgel kell rendelkeznie.

I.3.

A jármű bármely része, vagy tartalékalkatrészei nem akadályozhatják a vezetőt a traktor vezetése közben.

I.4.

A kormányoszlopnak és a kormánykeréknek valamennyi állásában kivéve azokat, amelyek kifejezetten a be- és kiszállást segítiklegalább 50 mm távolságra kell lennie a kormánykerék alapja és a traktor szilárd alkatrészei között; a többi irányban ennek a távolságnak legalább 80 mm-nek kell lennie a kormánykerék szélétől, itt a távolságot a kormánykerék által elfoglalt tértől kell mérni (lásd a 2. ábrát).

I.5.

A vezetőfülke hátsó falának a referenciapont felett 300-tól 900 mm-ig terjedő magasságban legalább 150 mm-rel a függőleges sík mögött kell lennie, amely sík merőleges a referenciasíkra, és amely áthalad a referenciaponton (lásd 2. és 3. ábrát).

Ennek a falnak legalább 300 mm szélesnek kell lennie az ülés referenciasíkjának mindkét oldalán (lásd a 3. ábrát).

I.6.

A kézi vezérlésű berendezéseket egymáshoz képest és a traktor egyéb alkatrészeihez képest oly módon kell elrendezni, hogy hogy működtetésükkor a járművezető keze ne sérülhessen meg.

Amennyiben az ilyen berendezések működtetéséhez szükséges erő nagyobb, mint 150 N, akkor 50 mm nagyságú szabadtér tekinthető elegendőnek, ha a működtető erő 80 és 150 N között van, akkor ez a szabadtér 25 mm-re csökken. 80 N-nál kisebb erő esetén nincs előírt mérték a szabadtérre (lásd 3. ábrát).

Megengedettek egyéb kivitelek is, amelyek a megnevezett célt hasonló biztonsági normákkal teljesítik.

I.7.

A merev tető egyetlen pontja sem lehet 1050 mm-nél kisebb távolságra abban a tartományban, amely az előtt a függőleges sík előtt van, amely keresztülmegy a referenciaponton, és merőleges a referenciasíkra (lásd 2. ábrát). A kárpitozás - lefelé -az ülés referenciapontja feletti 1 000 mm-ig érhet.

I.8.

A vezetőfülke hátoldala és teteje közötti felület görbületi sugarát legfeljebb 150 mm-re lehet növelni.

II. A vezetőülés megközelíthetősége (be- és kiszálláskor)

II.1.

A be- és kiszállóhelynek veszély nélkül használhatónak kell lennie. Kerékagyak, keréksapkák és kerékpántok nem használhatók lépcsőként vagy létrafokként.

II.2.

A vezető- vagy utasülés megközelítési útjában nem lehetnek olyan alkatrészek, amelyek sérüléseket okozhatnak. Amennyiben valamilyen akadály van, pl. tengelykapcsoló-pedál, stb. akkor lépcsőről, vagy megtámasztó felületről kell gondoskodni, hogy a vezetőülés biztonságosan elérhető legyen.

II.3. A lépcsőknek, fellépést szolgáló besüllyesztéseknek és létrafokoknak a következő méretűeknek kell lenniük: a szabadtér mélysége: legalább 150 mm, a szabadtér szélessége: legalább 250 mm, (E legkisebb szélességtől csak akkor szabad eltérni, ha kimutatják műszaki szükségességét. Ebben az esetben is a lehetséges legnagyobb szabadtérszélességre kell törekedni. Ez azonban nem lehet 150 mm-nél kisebb.) a szabadtér magassága: legalább 120 mm, két lépcsőfok felülete közötti távolság: legfeljebb 300 mm (lásd 4. ábrát).

II.4.

Kiszálláskor a legfelső lépcsőfok vagy létrafok könnyen felismerhetőnek és megközelíthetőnek kell lennie. Az egymás utáni lépcsőfokoknak vagy a létrafokok közötti függőleges távolságnak lehetőleg azonosnak kell lenniük.

II.5.

A be- és kiszálláskor a célnak megfelelő kapaszkodófogantyúkról kell gondoskodni.

II.6.

A be- és kiszállóhely legalsó lépcsőfoka a talajszinttől legfeljebb 550 mm magasan lehet, ha a traktoron a gyártó által ajánlott legnagyobb méretű gumiabroncsok vannak felszerelve (lásd 4. ábrát). A lépcsőfokokat, vagy létrafokokat oly módon kell kialakítani, hogy a láb ne csúszhasson le azokról.

III. Ajtók, ablakok, vészkijáratok

II.1.

Az ajtó- és ablakfogantyúkat úgy kell elkészíteni és felszerelni, hogy a vezetőt ne veszélyeztessék, és vezetés közben ne akadályozzák.

III.2.

Az ajtó nyílásszöge akkora legyen, hogy lehetővé tegye a veszélytelen be- és kiszállást.

III.3.

A szellőzésre szolgáló ablakoknak amennyiben vannakkönnyen állíthatónak kell lenniük.

III.5.

A kétajtós vezetőfülkéken kell lennie egy pótkijáratnak is, amely vészkijáratul szolgál.

Az egyajtós vezetőfülkéken két pótkijáratnak kell lennie vészkijárat céljára.

A három kijáratot mindig a vezetőfülke különböző falain kell elhelyezni (a "fal" fogalom a tetőt is magában foglalhatja). A szélvédő üvegek, oldal-, hátsó és tetőablakok vészkijáratul szolgálhatnak, ha a vezetőfülke belsejéből gyorsan nyithatók vagy eltolhatók.

A vészkijárat pereme kiszálláskor nem jelenthet veszélyforrást.

A vészkijáratok legalább akkorák legyenek, amelybe beleírható egy olyan ellipszis, amelynek kisebb tengelye 440 mm, nagyobb tengelye pedig 640 mm.

Bármely megfelelő méretű ablak kijelölhető vészkijáratnak, ha törhető üvegből készült és a vezetőfülkében erre a célra elhelyezett eszközzel betörhető. Ezen irányelv alkalmazásában a 89/173/EGK tanácsi irányelv ( 8 ) III. B. mellékletének 3., 4., 5., 6. és 7. függelékében említett üvegek nem tekinthetők törhető üvegnek.

4. ábra

I. Függelék

ELJÁRÁS AZ ÜLÉS REFERENCIAPONTJÁNAK (S) MEGHATÁROZÁSÁRA

1. Az ülés referenciapontjának (S) meghatározása

Az "ülés referenciapontja" (S): az ülés hosszanti középsíkjában az a pont, amelyben a párnázott háttámla alsó részének érintősíkja és egy vízszintes sík az ülés felületén metszi egymást. Ez a vízszintes sík pedig az ülés alsó felszínét az ülés referenciapontja (S) előtt 150 mm-re metszi.

2. Az ülés beállítása

Az ülést hosszirányban hátrafelé a legtávolabbi és magasságirányban a középső állásba kell tolni. Amennyiben az ülés rugózott, akkor függetlenül attól, hogy az ülés a vezető súlyához igazítható-e, teljes rúgóútjának a felére kell beállítani.

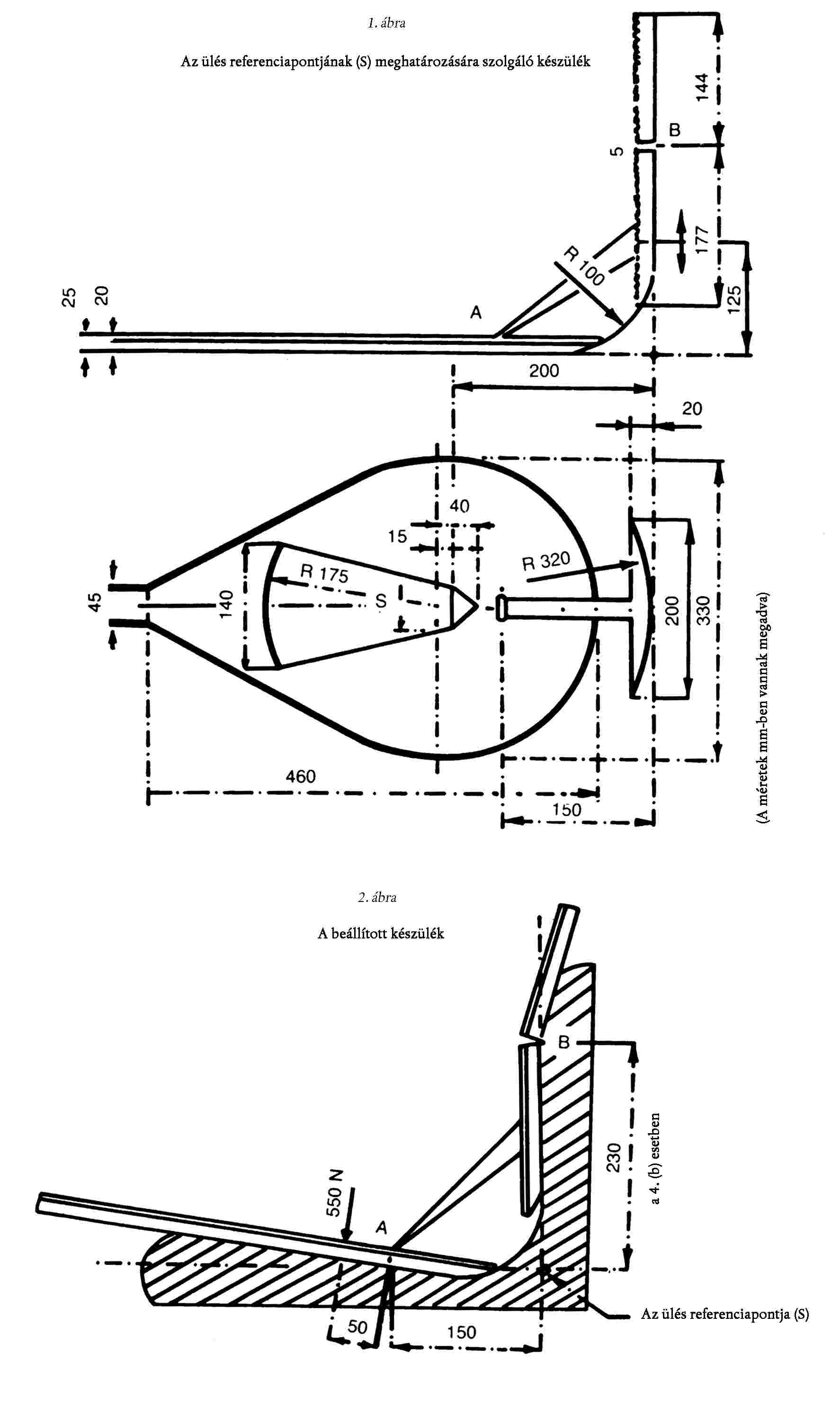

3. Készülék az ülés referenciapontjának (S) meghatározására

Az 1. ábrán bemutatott készülék egy ülőlapból és két háttámlalapból áll. A háttámla alsó lemeze az ülőcsont (A) és az ágyék (B) tájékán csuklóval van ellátva, a (B) csukló magassága állítható.

4. Eljárás az ülés referenciapontjának (S) meghatározására

Az ülés referenciapontját (S) az 1. és 2. ábrán bemutatott készülékkel kell meghatározni, amely készülék a vezető által az ülésre kifejtett terhelést helyettesíti. A készülék helyzetét az ülésen be kell állítani, majd az (A) csukló előtt 50 mm-re, 550 N erővel kell terhelni, és a hátlap két elemét érintőlegesen, enyhén a párnázott háttámasz két részén könnyű nyomást kell kifejteni.

Amennyiben nem lehet a párnázott háttámasz mindkét felületén (az ágyék feletti és alatti részen) határozott érintővonalat meghatározni, a következőképpen kell eljárni:

a) ha nem lehet érintővonalat meghatározni a legalacsonyabb felületen, függőleges helyzetben a hátlap lemezének legalsó részét enyhén a párnázott háttámlához kell nyomni;

b) ha nem lehet érintővonalat meghatározni a legmagasabb felületen, a (B) csuklót az ülés referenciapontja (S) felett 230 mm magasra kell beállítani, amikor a háttámla lemezének legalsó része függőlegesen áll. Ezután a háttámla lemezének mindkét elemét függőleges állásban enyhén, érintőlegesen a párnázott háttámlához kell nyomni.

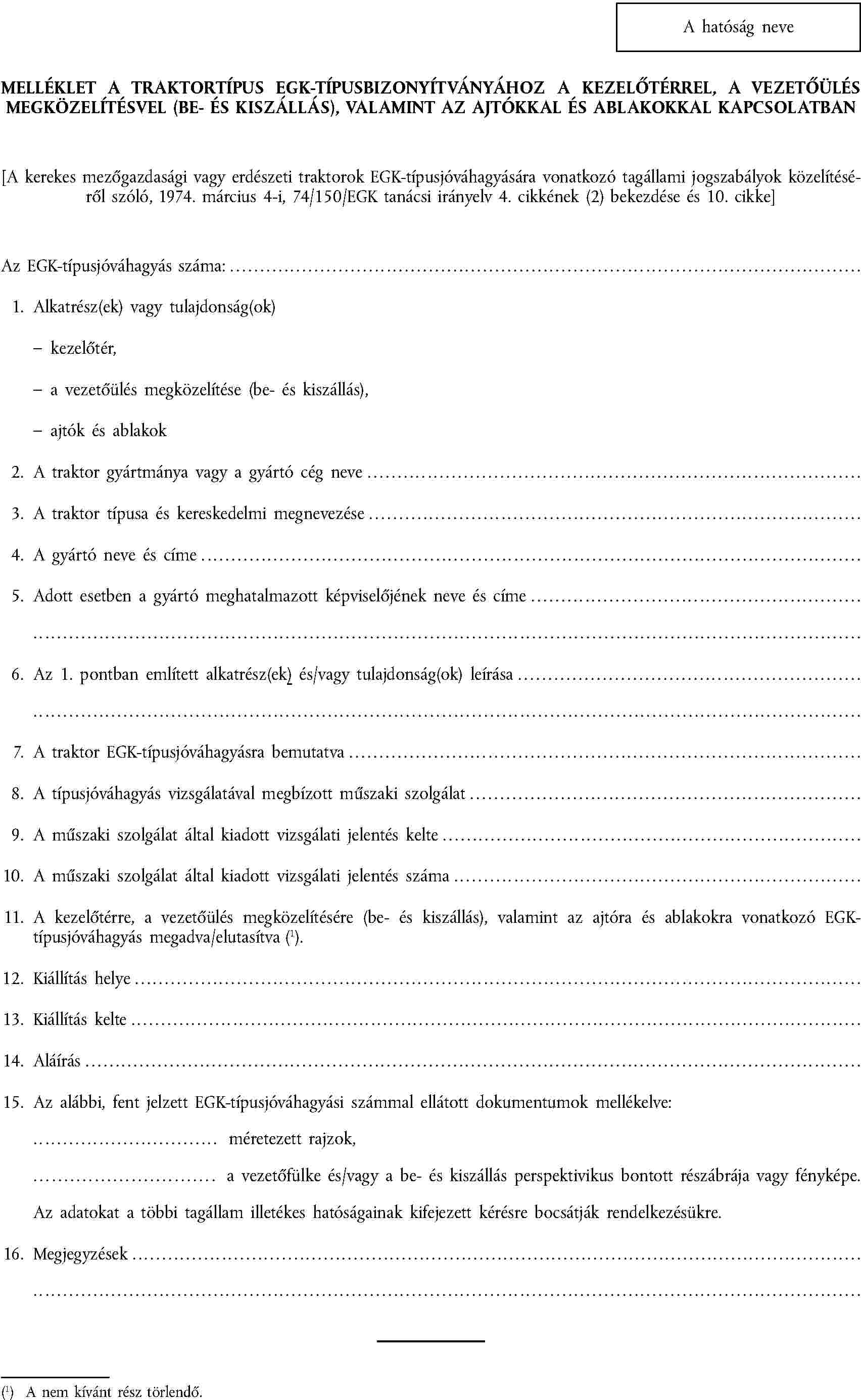

II. MELLÉKLET

MINTA

( 1 ) HL C 25., 1979.1.29., 30. o.

( 2 ) HL C 127., 1979.5.21., 80. o.

( 3 ) HL C 227., 1979.9.10., 34. o.

( 4 ) HL L 205., 1979.8.13., 17. o.

( 5 ) HL L 84., 1974.3.28., 10. o.

( 6 ) HL L 171., 2003.7.9., 1. o.

( 7 ) HL L 27., 2010.1.30., 33. o.

( 8 ) HL L 67., 1989.3.10., 1. o.
