A Bizottság 706/2007/EK rendelete ( 2007. június 21. ) a járművek EK-típusjóváhagyására vonatkozó közigazgatási rendelkezéseknek és egyes légkondicionáló rendszerek szivárgásainak mérésére szolgáló harmonizált vizsgálatok az Európai Parlament és a Tanács 2006/40/EK irányelve értelmében történő megállapításáról (EGT-vonatkozású szöveg)

A BIZOTTSÁG 706/2007/EK RENDELETE

(2007. június 21.)

a járművek EK-típusjóváhagyására vonatkozó közigazgatási rendelkezéseknek és egyes légkondicionáló rendszerek szivárgásainak mérésére szolgáló harmonizált vizsgálatok az Európai Parlament és a Tanács 2006/40/EK irányelve értelmében történő megállapításáról

(EGT-vonatkozású szöveg)

AZ EURÓPAI KÖZÖSSÉGEK BIZOTTSÁGA,

tekintettel az Európai Közösséget létrehozó szerződésre,

tekintettel a járművek légkondicionáló rendszereiből eredő kibocsátásokról szóló és a 70/156/EGK tanácsi irányelvet módosító 2006. május 17-i 2006/40/EK európai parlamenti és tanácsi irányelvre ( 1 ) és különösen annak 7. cikkének (1) preambulumbekezdésére,

(1)

A 2006/40/EK irányelv egyike a 70/156/EGK tanácsi irányelv ( 2 ) által megállapított EK-típus-jóváhagyási eljárás szerinti különirányelveknek.

(2)

A 2006/40/EK irányelv előírja, hogy azokat a járműveket, amelyek légkondicionáló rendszerét úgy tervezték, hogy 150-nél nagyobb globális felmelegedési potenciállal rendelkező, üvegházhatást okozó fluorozott gázokat tartalmazzanak, típusvizsgálatnak kell alávetni a légkondicionáló rendszereik kibocsátásainak vonatkozásában. Az irányelv meghatározza ezen rendszerek szivárgási veszteségeinek határértékeit is. Ezért ezen gázok szivárgási veszteségeinek mérésére harmonizált vizsgálati eljárást kell kidolgozni, és el kell fogadni a 2006/40/EK irányelv végrehajtásához szükséges műszaki rendelkezéseket.

(3)

A 2006/40/EK irányelv egy bizonyos időponttól kezdve megtiltja 150-nél nagyobb globális felmelegedési potenciállal rendelkező, üvegházhatást okozó fluorozott gázokat tartalmazó légkondicionáló rendszerrel felszerelt új járművek piaci értékesítését. Jelenleg a HFC-134a a mobil légkondicionáló rendszerekben hűtőközegként használt, 150-nél nagyobb globális felmelegedési potenciállal rendelkező egyetlen ismert fluorozott gáz. Ezért a szivárgásvizsgálatot a szóban forgó gázra kell kidolgozni.

(4)

Az ezen rendeletben előírt intézkedések összhangban vannak a műszaki fejlődéshez történő hozzáigazítással foglalkozó bizottság véleményével,

ELFOGADTA EZT A RENDELETET:

1. cikk

Tárgy

Ez a rendelet a 2006/40/EK irányelv 4. és 5. cikkének végrehajtására határoz meg bizonyos intézkedéseket.

2. cikk

Fogalommeghatározások

Fogalommeghatározások e rendelet alkalmazásában:

1. "jármű típusa a légkondicionáló rendszer kibocsátásainak vonatkozásában": a járművek azon csoportja, amely a légkondicionáló rendszerben alkalmazott hűtőfolyadék vagy a többi fő jellemző, vagy az - egyszeres vagy kétszeres - elpárologtató rendszer tekintetében megegyezik;

2. "légkondicionáló rendszer típusa": a légkondicionáló rendszerek azon csoportja, amely sem gyártója kereskedelmi nevében vagy védjegyében, sem pedig a benne található szivárgásveszélyes alkatrész tekintetében ugyanaz;

3. "szivárgásveszélyes alkatrész": a légkondicionáló rendszer alábbi részeinek bármelyike vagy ezen alkatrészek együttese:

a) tömlő, a csatlakozásokat is beleértve;

b) egyedi csatlakozások (függetlenül attól, hogy külső/belső menetes-e);

c) szelepek, kapcsolók és érzékelők;

d) expanziós szelepek csatlakozásokkal;

e) elpárologtató, külső csatlakozásokkal;

f) kompresszor csatlakozásokkal;

g) kondenzátor beépített cserélhető szárítószűrővel;

h) fogadótartály/szárítószűrő csatlakozásokkal;

i) gyűjtőedény csatlakozásokkal;

4. "szivárgásveszélyes alkatrész típusa": a szivárgásveszélyes elemek azon csoportja, amely sem gyártója kereskedelmi nevében vagy védjegyében, sem pedig a fő feladata tekintetében ugyanaz.

A különböző anyagokból készült szivárgásveszélyes elemeket vagy a különböző szivárgásveszélyes elemek kombinációit azonos típusú (az első bekezdés 4. pontja szerint) szivárgásveszélyes elemeknek kell tekinteni, feltéve hogy nem növelik a szivárgási sebességet.

3. cikk

Alkatrészek EK-típusjóváhagyása

A tagállamok a légkondicionáló rendszerekből származó kibocsátásokra való hivatkozással nem tagadhatják meg a szivárgásveszélyes elem vagy a légkondicionáló rendszer típusának EK-alkatrész-típusjóváhagyását, amennyiben az megfelel ezen rendelet előírásainak.

4. cikk

Az EK-típusjóváhagyásra vonatkozó adminisztratív rendelkezések

(1) A gyártó vagy képviselője a jóváhagyó hatósághoz benyújtja egy szivárgásveszélyes elem vagy légkondicionáló rendszer típusára vonatkozó EK-típus-jóváhagyási kérelmét.

A kérelmet az I. melléklet 1. részében található adatszolgáltató űrlapmintával összhangban kell kiállítani.

(2) A gyártónak vagy képviselőjének a típus-jóváhagyási vizsgálatok elvégzéséért felelős műszaki szolgálathoz jóváhagyásra be kell mutatnia a szivárgásveszélyes alkatrészt vagy a légkondicionáló rendszert.

Erre a legnagyobb szivárgási veszteségű mintát (a továbbiakban: az "elképzelhető legrosszabb esetet képviselő mintapéldányt") kell használni.

(3) Ha a vonatkozó követelmények teljesülnek, a 70/156/EGK irányelv VII. mellékletében meghatározott számozási rendszerrel összhangban meg kell adni az alkatrész EK-típusjóváhagyását, és ki kell adni az alkatrész típus-jóváhagyási számát.

A tagállam nem adhatja ki ugyanazt a számot egy szivárgásveszélyes elem vagy légkondicionáló rendszer más típusára.

(4) A (3) bekezdés alkalmazásában a jóváhagyó hatóságnak az I. melléklet 2. részében meghatározott mintával összhangban kell kiállítania az alkatrész EK-típus-jóváhagyási bizonyítványát.

5. cikk

EK-alkatrész-típusjóváhagyási jel

Minden szivárgásveszélyes elemen vagy légkondicionáló rendszeren, amely megfelel egy olyan típusnak, amelyre a rendelet alapján már megadták az alkatrész EK-típusjóváhagyását, az I. melléklet 3. részében meghatározott típus-jóváhagyási jelet kell elhelyezni.

6. cikk

Járműveknek a légkondicionáló rendszer kibocsátásai tekintetében történő EK-típusjóváhagyására vonatkozó adminisztratív rendelkezések

(1) A gyártónak vagy képviselőjének a jóváhagyó hatósághoz be kell nyújtania a járműnek a légkondicionáló rendszerből származó kibocsátások tekintetében történő EK-típusjóváhagyása iránti kérelmét.

A kérelmet az I. melléklet 4. részében található adatszolgáltató űrlapmintával összhangban kell bemutatni.

(2) A gyártónak vagy képviselőjének teljes körű járművizsgálat esetén a kérelemmel együtt a jóváhagyandó legproblémásabb teljes járműtípust is rendelkezésre kell bocsátania, alkatrészek vizsgálata esetén pedig a szóban forgó szivárgásveszélyes alkatrészek vagy a légkondicionáló berendezés típus-jóváhagyási bizonyítványát is be kell nyújtania.

(3) Ha a vonatkozó követelmények teljesülnek, a 70/156/EGK irányelv VII. mellékletében meghatározott számozási rendszerrel összhangban meg kell adni az EK-típusjóváhagyást, és ki kell adni a típus-jóváhagyási számot.

A tagállam nem rendelheti ugyanazt a számot egy másik járműtípushoz.

(4) A (3) bekezdés alkalmazásában a jóváhagyó hatóságnak az I. melléklet 5. részében meghatározott mintával összhangban kell kiállítania az alkatrész EK-típusjóváhagyását.

7. cikk

Harmonizált szivárgásészlelési vizsgálat

A harmonizált szivárgásészlelési vizsgálatot, amelynek során megvizsgálják, hogy a 2006/40/EK irányelv 5. cikkének (2) és (3) bekezdésében említett megengedett legnagyobb szivárgási határértékeket nem lépték-e túl, a rendelet II. melléklete tartalmazza.

8. cikk

Hatálybalépés

Ez a rendelet az Európai Unió Hivatalos Lapjában való kihirdetését követő huszadik napon lép hatályba.

Ezt a rendeletet 2008. január 5-től kell alkalmazni.

Ez a rendelet teljes egészében kötelező és közvetlenül alkalmazandó valamennyi tagállamban.

A mellékletek felsorolása

I. MELLÉKLET

AZ EK-TÍPUS-JÓVÁHAGYÁSI ELJÁRÁSBAN HASZNÁLT DOKUMENTUMOK

1. RÉSZ

MINTA

Légkondicionáló rendszer vagy annak alkatrésze EK-típusjóváhagyására (alkatrész) vonatkozó ... számú tájékoztató okmány

Az alábbi adatokat kell - értelemszerűen - tartalomjegyzékkel ellátott három példányban benyújtani. A rajzokat megfelelő méretarányban és részletezettséggel, A4-es formátumban vagy A4-es formátumra hajtogatva kell benyújtani. Az esetleg mellékelt fényképeknek megfelelő részletességűeknek kell lenniük.

Ha az alkatrészek elektronikus vezérlésűek, rendelkezésre kell bocsátani a teljesítményükre vonatkozó adatokat.

0. ÁLTALÁNOS ADATOK

0.1.

Gyártmány (a gyártó cégneve): ...

0.2. Típus: ...

0.2.1.

Kereskedelemben használt név (nevek), ha van(nak): ...

0.2.2.

Az elem anyaga: ...

0.2.3.

Az elem rajza vagy vázlata: ...

0.2.4.

Az elem hivatkozási száma vagy alkatrészszáma: ...

0.5.

A gyártó neve és címe: ...

0.7.

Az EK-típus-jóváhagyási jel rögzítésének helye és módja: ...

0.8.

Az összeszerelő üzem(ek) címe: ...

9. FELÉPÍTMÉNY

9.10.8.

A szivárgásveszélyes elem/légkondicionáló rendszer szivárgása g/évben megadva (amennyiben a gyártó vizsgálta be) ( 3 ):

2. RÉSZ

MINTA

EK-TÍPUS-JÓVÁHAGYÁSI BIZONYÍTVÁNY

(legnagyobb méret: A4 (210 × 297 mm))

Értesítés

- típusjóváhagyásról

- típusjóváhagyás meghosszabbításáról ( 4 )

- típusjóváhagyás elutasításáról (4)

- típusjóváhagyás visszavonásáról (4)

a járműtípus/alkatrész/önálló műszaki egység (4) vonatkozásában, a legutóbb a 706/2007/EK rendelettel (4) módosított 2006/40/EK irányelv szerint.

Típus-jóváhagyási szám: ...

A meghosszabbítás indoka: ...

I. SZAKASZ

0.1.

Gyártmány (a gyártó cég neve): ...

0.2. Típus: ...

0.2.1.

Kereskedelemben használt név (nevek), ha van(nak): ...

0.3.

A típusazonosítás módja, ha a jármű/alkatrész/önálló műszaki egység ilyen jelöléssel van ellátva (4) : ...

0.5.

A gyártó neve és címe: ...

0.7.

Alkatrészek és önálló műszaki egységek esetében az EK-típus-jóváhagyási jel rögzítésének helye és módja: ...

0.8.

Az összeszerelő üzem(ek) címe: ...

II. SZAKASZ

1.

Esetleges kiegészítő adatok: (lásd a Kiegészítést)

2.

A vizsgálatok elvégzéséért felelős műszaki szolgálat: ...

3.

A vizsgálati jegyzőkönyv dátuma: ...

4.

A vizsgálati jegyzőkönyv száma: ...

5.

(Esetleges) megjegyzések: (lásd a Kiegészítést)

6.

Hely: ...

7.

Dátum: ...

8.

Aláírás: ...

9.

A jóváhagyó hatóságnál kívánságra hozzáférhető dokumentációk jegyzéke mellékelve van.

Kiegészítés

a ... sz. EK-típus-jóváhagyási bizonyítványhoz

légkondicionáló rendszernek vagy szivárgásveszélyes elemnek a 2006/40/EK irányelv szerinti típusjóváhagyására vonatkozóan

1. Kiegészítő információ

1.1.

A rendszer vagy a szivárgásveszélyes elem rövid leírása: ...

1.2.

Éves szivárgás g/év ( 5 )-ben megadva: ...

1.3.

Megjegyzések (mind a bal-, mind a jobbkormányos járművekre érvényes) ...

3. RÉSZ

EK-ALKATRÉSZ-TÍPUSJÓVÁHAGYÁSI JEL

1. ÁLTALÁNOS ADATOK

1.1. Az EK-alkatrész-típusjóváhagyási jel a következőkből áll:

1.1.1.

egy négyszögből, amelyben kis "e" betű van, amelyet annak a tagállamnak a jelzőszáma vagy jelző betűje követ, amelyik az alkatrészre az EK-típusjóváhagyást megadta:

1 - Németország

2 - Franciaország

3 - Olaszország

4 - Hollandia

5 - Svédország

6 - Belgium

7 - Magyarország

8 - Cseh Köztársaság

9 - Spanyolország

11 - Egyesült Királyság

12 - Ausztria

13 - Luxemburg

17 - Finnország

18 - Dánia

19 - Románia

20 - Lengyelország

21 - Portugália

23 - Görögország

24 - Írország

25 - Horvátország

26 - Szlovénia

27 - Szlovákia

29 - Észtország

32 - Lettország

34 - Bulgária

36 - Litvánia

49 - Ciprus

50 - Málta;

1.1.2.

a négyszög közelében a típus-jóváhagyási számnak a 70/156/EGK irányelv VII. mellékletének 4. szakaszában említett "alap jóváhagyási száma", amely előtt az EK-típusjóváhagyás megadásának napján a 2006/40/EK irányelv vagy ezen rendelet legfrissebb fő műszaki módosításához hozzárendelt sorszámot jelölő két számjegy áll. Ezen rendelet tekintetében ez a szám a 00.

1.2.

A EK-alkatrész-típusjóváhagyási jelnek jól olvashatónak és eltávolíthatatlannak kell lennie.

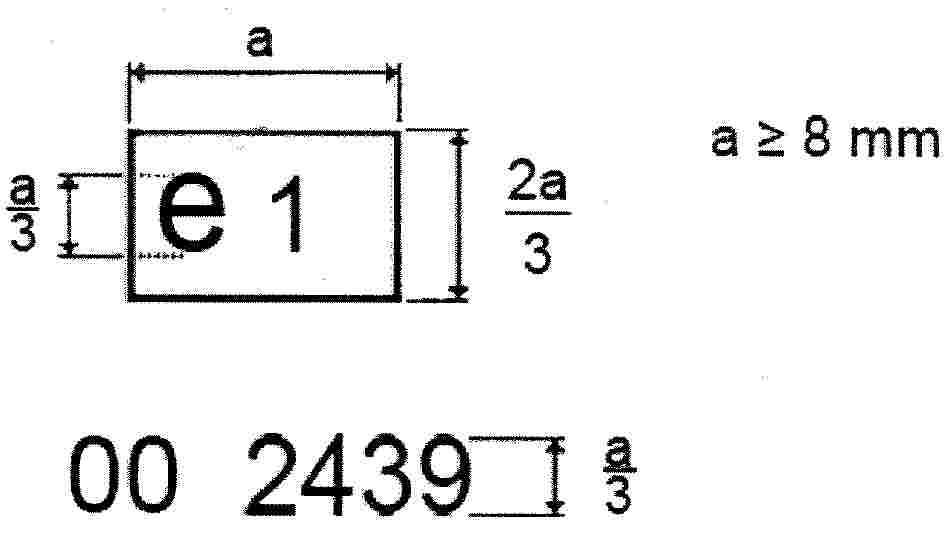

2. AZ EK-ALKATRÉSZ-TÍPUSJÓVÁHAGYÁSI JEL MINTÁJA

Ahol a ≥ 8 mm, de legalább 2,5 mm, ha a 8 mm-es méret nem alkalmazható.

A fenti alkatrész-típusjóváhagyási jel azt mutatja, hogy a szóban forgó alkatrészt Németországban (e1) hagyták jóvá 2439-es jóváhagyási számon. Az első két számjegy (00) azt jelzi, hogy az alkatrészt e szerint a rendelet szerint hagyták jóvá.

4. RÉSZ

MINTA

Járműveknek a légkondicionáló rendszer kibocsátásai tekintetében történő EK-típusjóváhagyására vonatkozó ... sz. tájékoztató okmány

Az alábbi adatokat kell - értelemszerűen - tartalomjegyzékkel ellátott három példányban benyújtani. A rajzokat megfelelő méretarányban és részletezettséggel, A4-es formátumban vagy A4-es formátumra hajtogatva kell benyújtani. Az esetleg mellékelt fényképeknek megfelelő részletességűeknek kell lenniük.

Ha az alkatrészek elektronikus vezérlésűek, rendelkezésre kell bocsátani a teljesítményükre vonatkozó adatokat.

0. ÁLTALÁNOS ADATOK

0.1.

Gyártmány (a gyártó cégneve): ...

0.2. Típus: ...

0.2.1.

Kereskedelemben használt név (nevek), ha van(nak): ...

0.3. A típusazonosítási jel, ha van a járművön/alkatrészen/önálló műszaki egységen ( 6 ): ...

0.3.1.

A jelölés helye: ...

0.4.

A jármű kategóriája: ...

0.5.

A gyártó neve és címe: ...

0.7.

Alkatrészek és önálló műszaki egységek esetében az EK-típus-jóváhagyási jel rögzítésének helye és módja: ...

0.8.

Az összeszerelő üzem(ek) címe: ...

9. FELÉPÍTMÉNY

9.10.8. A légkondicionáló rendszert úgy tervezték-e meg, hogy 150-nél nagyobb globális felmelegedési potenciállal rendelkező, üvegházhatást okozó fluorozott gázokat tartalmazzon: IGEN/NEM (6) A hűtőközegként használt gáz: ... Ha a válasz IGEN, töltse ki az alábbi szakaszt

9.10.8.1.

A légkondicionáló rendszer rajza és rövid ismertetése, beleértve a hivatkozási számot vagy az alkarészszámot és a szivárgásveszélyes alkatrészek anyagát: ...

9.10.8.2. A légkondicionáló rendszer szivárgása g/évben: ...

9.10.8.2.1.

Szivárgásveszélyes elem bevizsgálása esetén: a szivárgásveszélyes alkatrészek felsorolása, beleértve a megfelelő hivatkozást vagy alkatrészszámot és az anyagot, a rájuk jellemző éves szivárgási értékekkel együtt, valamint a vizsgálat adatait (pl. a vizsgálati jegyzőkönyv száma, a jóváhagyás száma stb.) ...

9.10.8.2.2.

A rendszer bevizsgálása esetén: hivatkozási szám vagy alkatrészszám és a rendszer elemeinek anyaga, valamint a vizsgálat adatai (pl. a vizsgálati jegyzőkönyv száma, a jóváhagyás száma stb.): ...

5. RÉSZ

MINTA

EK-TÍPUSBIZONYÍTVÁNY

(legnagyobb méret: A4 (210 × 297 mm))

Értesítés

- típusjóváhagyásról

- típusjóváhagyás meghosszabbításáról ( 7 )

- típusjóváhagyás elutasításáról (7)

- típusjóváhagyás visszavonásáról (7)

a járműtípus/alkatrész/önálló műszaki egység (7) vonatkozásában, a legutóbb a .../706/2007/EK rendelettel (7) módosított 2006/40/EK irányelv szerint.

Típus-jóváhagyási szám: ...

A meghosszabbítás indoka: ...

I. SZAKASZ

0.1.

Gyártmány (a gyártó cégneve): ...

0.2. Típus: ...

0.2.1.

Kereskedelemben használt név (nevek), ha van(nak): ...

0.3. A típusazonosítás módja, ha a jármű/alkatrész/önálló műszaki egység ilyen jelöléssel van ellátva (7) ...

0.3.1.

A jelölés helye: ...

0.4.

A jármű kategóriája: ...

0.5.

A gyártó neve és címe ...

0.7.

Alkatrészek és önálló műszaki egységek esetében az EK-típus-jóváhagyási jel rögzítésének helye és módja: ...

0.8.

Az összeszerelő üzem(ek) címe: ...

II. SZAKASZ

1.

Esetleges kiegészítő adatok: (lásd a Kiegészítést)

2.

A vizsgálatok elvégzéséért felelős műszaki szolgálat: ...

3.

A vizsgálati jegyzőkönyv dátuma: ...

4.

A vizsgálati jegyzőkönyv száma: ...

5.

(Esetleges) megjegyzések: (lásd a Kiegészítést)

6.

Hely: ...

7.

Dátum: ...

8.

Aláírás: ...

9.

A jóváhagyó hatóságnál kívánságra hozzáférhető dokumentációk jegyzéke mellékelve van.

Kiegészítés

a ... sz. EK-típus-jóváhagyási bizonyítványhoz

a járműnek a 2006/40/EK irányelv szerinti típusjóváhagyására vonatkozóan

1. Kiegészítő információ

1.1.

A jármű típusának a légkondicionáló rendszer tekintetében történő rövid leírása: ...

1.2.

A légkondicionáló rendszer 150-nél nagyobb globális felmelegedési potenciállal rendelkező, üvegházhatást okozó fluorozott gázt használ: IGEN/NEM

A hűtőközegként használt gáz:

Ha a válasz IGEN, töltse ki az alábbi szakaszt

1.3.

Összesített szivárgás, g/év-ben: ...

1.4.

Megjegyzések: (mind a bal-, mind a jobbkormányos járművekre érvényes) ...

II. MELLÉKLET

A LÉGKONDICIONÁLÓ RENDSZEREK SZIVÁRGÁSAINAK MEGÁLLAPÍTÁSÁRA VONATKOZÓ MŰSZAKI ELŐÍRÁSOK

1. BEVEZETÉS

Ez a melléklet azokra a járművekre vonatkozik, amelyek légkondicionáló berendezéseit úgy tervezték meg, hogy azok 150-nél nagyobb globális felmelegedési potenciállal rendelkező, üvegházhatást okozó fluorozott gázokat tartalmaznak, és célja a légkörbe kikerülő hűtőfolyadékok felmérése. A melléklet az alábbi pontokat foglalja magában:

1. A berendezésekre vonatkozó követelmények

2. Vizsgálati körülmények

3. A vizsgálati eljárásokra és adatokra vonatkozó követelmények

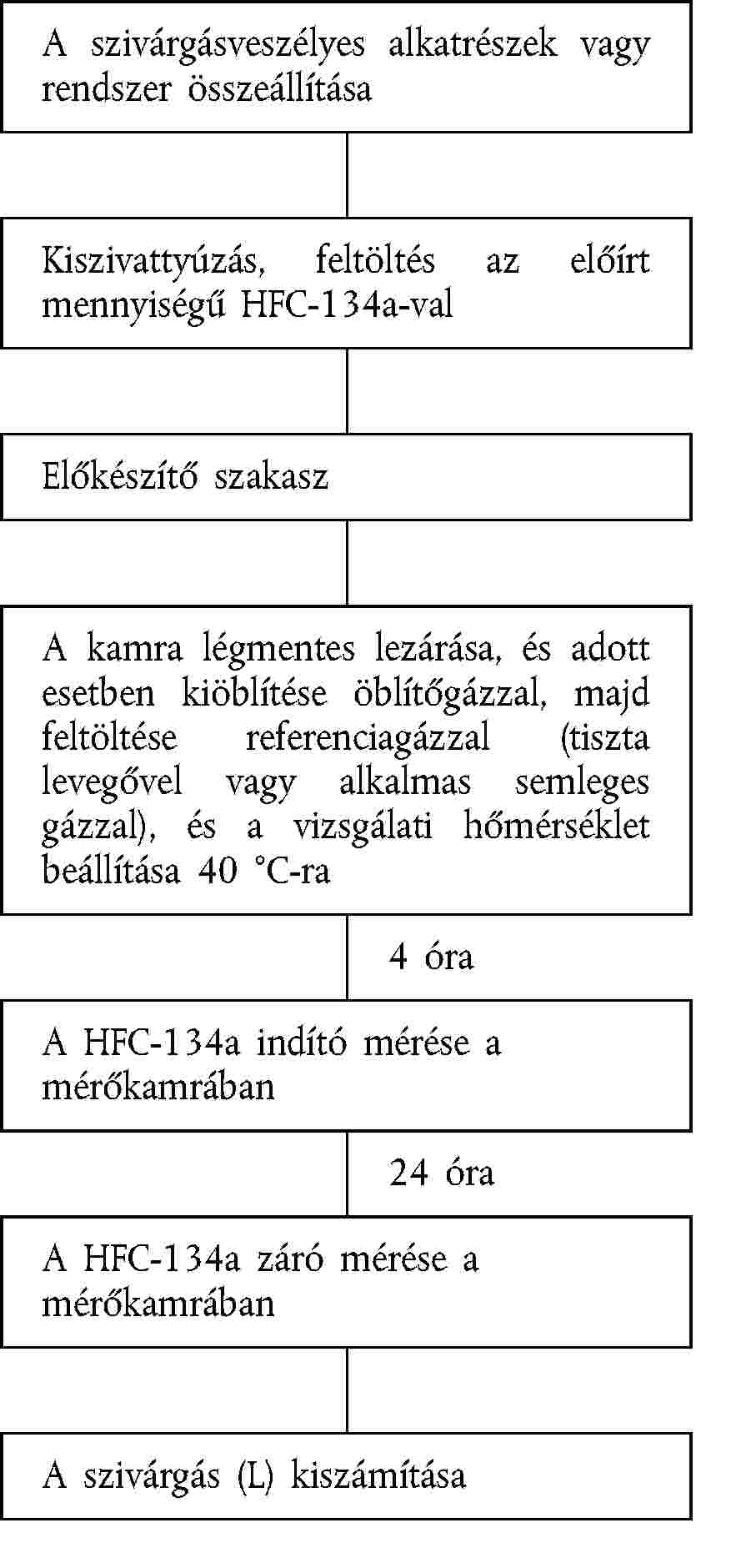

2. A VIZSGÁLAT LEÍRÁSA

2.1.

A légkondicionálás szivárgási vizsgálatának célja a légkondicionáló berendezéssel felszerelt járművekből a berendezés rendeltetésszerű működtetése következtében a légkörbe kerülő fluorozott szénhidrogén (HFC-134a) mennyiségének megállapítása.

2.2.

A vizsgálatot el lehet végezni a jármű egészén, a légkondicionáló rendszeren vagy az egyes szivárgásveszélyes alkatrészeken.

2.3.

A szivárgásveszélyes alkatrészeket külön olaj felhasználása nélkül kell vizsgálni. A gyártási folyamatból visszamaradó olajat nem szükséges eltávolítani. A kompresszorok standard olajtöltést használnak.

2.4.

Az egyes alkatrészek kivezetéseit fémcsővel kell lezárni. A fémcsövet légmentesen le kell zárni hegesztéssel vagy keményforrasztással. Az elem egyik kivezetését adott esetben csatlakoztatni lehet egy megfelelő térfogatú fémedényhez, amely a kétfázisú hűtőközeget tartalmazza.

2.5.

A HFC-134a tartályát és a szivárgásveszélyes elemet kell feltölteni kétfázisú (folyékony és légnemű) HFC-134a hűtőközeggel, és fűtéssel állandó nyomást kell biztosítani az előírt hőmérsékleti szinten. Az előkezelés vagy vizsgálat alatt lévő szivárgásveszélyes elemet a légmentesen zárt kamrában helyezik el. Az elem hőmérsékletét az előírt előkezelési vagy vizsgálati hőmérsékleten tartják annak érdekében, hogy a HFC-134a kizárólag légnemű állapotban legyen az elemben. Teljes légkondicionáló rendszerek esetében a tényleges névleges töltést kell használni. A gyártó által ajánlott olajkoncentrációt és -típust kell használni.

2.6. A légkondicionáló rendszer minden szivárgásveszélyes elemét vizsgálatnak kell alávetni, azok kivételével, amelyek szivárgásmentesnek minősülnek.

2.6.1.

Az alábbi alkatrészek minősülnek szivárgásmentesnek:

- Elpárologtató, csatlakozások nélkül,

- Fémcsövek, csatlakozások nélkül,

- Beépített karbantartható szárítószűrő nélküli kondenzátorok, csatlakozások nélkül,

- Fogadótartály/szárítószűrő, csatlakozások nélkül,

- Gyűjtőedény, csatlakozások nélkül.

2.7.

A vizsgálathoz a szivárgásveszélyes alkatrész vagy a légkondicionáló rendszer legrosszabb esetét képviselő mintapéldányt kell kiválasztania.

2.8.

Az egyes szivárgásveszélyes alkatrészekből elszivárgó hűtőközeg tömegének összege adja meg a vizsgálat összesített eredményét.

3. VIZSGÁLÓBERENDEZÉS

A vizsgálatot légmentesen zárt kamrában kell elvégezni, a gázok homogén koncentrációját biztosító készülékkel és valamilyen gázelemzési módszer használatával.

A vizsgálat során használt minden készüléket referenciakészülékhez viszonyítva kell kalibrálni.

3.1. Mérőkamra

3.1.1.

Az előkészítési szakaszban a hőmérséklet-szabályozó rendszernek alkalmasnak kell lennie a belső levegőhőmérsékletnek a szakasz teljes időtartama során ± 3 K fok tűréssel történő szabályozására.

3.1.2.

A mérési szakaszban a szivárgásmérő kamrának olyan légmentesen zárt mérőkamrának kell lennie, amely képes befogadni a vizsgálandó rendszert, illetve az elemet. A lezárás után a kamrának a függeléknek megfelelően gázzárónak kell lennie. A kamra belső felületének áthatolhatatlannak kell lennie a légkondicionáló folyadék halmazállapotú hűtőközege számára, és nem léphet reakcióba azzal. A hőmérséklet-szabályozó rendszernek alkalmasnak kell lennie a kamra belső levegő-hőmérsékletének a vizsgálat teljes időtartama során ± 1 K fok tűréssel történő szabályozására.

3.1.3.

A mérőkamrát merev falakkal kell kialakítani, amelyek állandó kamratérfogatot biztosítanak.

3.1.4.

A mérőkamra belméretének megfelelőnek kell lennie az alkatrészek vagy rendszerek befogadására úgy, hogy a vizsgálatot az előírt pontossággal el lehessen végezni.

3.1.5.

A gáznak és a hőmérsékletnek a vizsgálati kamrán belüli homogenitását legalább egy keringető ventillátorral vagy olyan alternatív módszerrel kell biztosítani, amely igazoltan képes a homogén hőmérséklet és gázkoncentráció biztosítására.

3.2. Mérőberendezés

3.2.1.

A kiszivárgó HFC-134a mennyiségét gázkromatográfia, infravörös spektrofotometria, tömegspektrometria, infravörös fotoakusztikus spektroszkópia (lásd a függeléket) alkalmazásával mérik.

3.2.2.

Ha az alkalmazott technika nem az előbb említettek valamelyike, az egyenértékűséget bizonyítani kell, és a berendezést a függelékben ismertetett eljáráshoz hasonló eljárással kell kalibrálni.

3.2.3.

A teljes légkondicionáló rendszerekhez használandó mérőberendezések elvárt pontossága ± 2 g/év.

3.2.4.

Elem vizsgálatához más berendezéssel összekapcsolt olyan gázelemző berendezést kell használni, amely legalább 0,2 g/év pontosságot biztosít.

3.2.5.

Olyan alkatrészek esetében, amelyeknél nagyon nehéz a fent említett pontosság elérése, az egyes vizsgálatokban növelni lehet a minták számát.

3.2.6.

A gázelemző készülék standard szórásként kifejezett reprodukálhatóságának jobbnak kell lennie a teljes skála 1 %-ánál a zérusnál, és a teljes skála 80 % ± 20 %-ánál minden használt tartományban.

3.2.7.

A gázelemző berendezés nullpontját és méréstartományát vizsgálat előtt a gyártó utasításainak megfelelően kalibrálni kell.

3.2.8.

A gázelemző készülék működési tartományát úgy kell megválasztani, hogy a mérési, kalibrálási és szivárgás-ellenőrzési eljárások alatt a legjobb felbontást adja.

3.3. A gázelemző-készülék adatrögzítő rendszere

3.3.1.

A gázelemző készüléket a kiadott villamos jeleket szalagos regisztrálókészülékkel, vagy valamilyen más adatfeldolgozó rendszerrel legalább hatvan percenkénti gyakorisággal rögzítő eszközzel kell ellátni. Az adatrögzítő rendszernek legalább a rögzítendő jellel egyenértékű működési jellemzőkkel kell rendelkeznie és folyamatosan kell az eredményeket rögzítenie. A rögzítés egyértelműen mutassa ki a vizsgálat kezdetét és végét (beleértve a mintavételi időszakok kezdetét és végét, valamint az egyes vizsgálatok kezdete és befejezése között eltelt időt).

3.4. Kiegészítő berendezések

3.4.1. A hőmérséklet rögzítése

3.4.1.1.

A kamrában a hőmérsékletet egy vagy két ponton kell regisztrálni hőmérséklet-érzékelőkkel, amelyek úgy vannak bekötve, hogy a középértéket mutassák. A hőmérsékleti értékeknek a kamra belsejében lévő hőmérsékletet kell reprezentálniuk.

3.4.1.2.

A hőmérsékleteket a HFC-134a-szivárgás egész mérési ideje alatt regisztrálni kell, vagy be kell vinni egy adatfeldolgozó rendszerbe, legalább egypercenkénti gyakorisággal.

3.4.1.3.

A hőmérsékletet regisztráló rendszer pontosságának ± 1,0 K fokon belül kell lennie.

3.4.2. Nyomásmérő készülék

3.4.2.1.

A nyomásregisztráló rendszer pontossága a Pshed tekintetében ± 2 hPa-on belül legyen, és ± 0,2 hPa felbontást kell biztosítania.

3.4.3. Ventilátorok

3.4.3.1.

Egy vagy több ventilátor, befúvó, vagy más megfelelő módszer (például nitrogénöblítés) használata esetén lehetőséget kell biztosítani arra, hogy a mérőkamrában a HFC-134a koncentrációját le lehessen csökkenteni a környezeti koncentráció szintjére.

3.4.3.2.

A kamrába helyezett bevizsgálandó szivárgásveszélyes elemet vagy rendszert nem szabad kitenni a ventilátorok vagy befúvók közvetlen légáramának, ha ilyeneket használnak.

3.4.4. Gázok

3.4.4.1.

Amennyiben a gázelemző készülék szállítója úgy írja elő, az alábbi gázokat kell biztosítani a kalibráláshoz és a működéshez:

- 18-21 % oxigént tartalmazó tisztított szintetikus levegő,

- Legalább 99,5 % tisztaságú HFC-134a.

3.4.4.2.

HFC-134a-t és tisztított szintetikus levegő keverékét tartalmazó gázoknak kell rendelkezésre állniuk a kalibráláshoz és a méréstartomány meghatározásához. A hitelesítő gáz tényleges koncentrációjának nem szabad ± 2 %-nál nagyobb mértékben eltérnie a megadott értékektől.

4. ELŐKÉSZÍTÉS

4.1. Általános követelmény

4.1.1.

Az előkezelés és a szivárgásmérések elvégzését megelőzően a légkondicionáló rendszert teljesen ki kell szivattyúzni, és fel kell tölteni az előírt névleges HFC-134a-töltettel.

4.1.2.

Annak érdekében, hogy a vizsgálat teljes időtartama alatt - beleértve az előkészítő szakaszt is - telített állapot legyen bitosítva, minden "szivárgásveszélyes" elemet (függetlenül attól, hogy csatlakoztatva van-e kiegészítő tartályhoz) ki kell szivattyúzni és elegendő, de a szivárgásveszélyes elem vagy a tartály teljes belső térfogatának 0,65 g/cm3-ét meg nem haladó mennyiségű HFC-134a-val fel kell tölteni.

4.2. Előkészítési körülmények

4.2.1. A jóváhagyást kérelmező saját döntése alapján 40 °C-on egy lépésben vagy két lépésben, rövidebb összesített időtartam alatt hajthatja végre az előkészítést. A kétlépéses eljárás két egymást követő szakaszban zajlik, az elsőt, amelyben a hőmérséklet 50 °C, nyomban követi a második, ezúttal 40 °C-os szakasz. Az előkészítés időtartamát az alábbi táblázat tartalmazza. 1. lehetőség: 2. lehetőség: A rendszer alkatrésze 40 °C Idő (óra) 1. szakasz - 50 °C Idő (óra) 2. szakasz - 40 °C Idő (óra) Teljes rendszer 480 240 24 Kompresszor 144 72 24 Tömlőrendszerek 480 240 24 Összes többi szivárgásveszélyes alkatrész 96 48 24 Az előkészítési idő rövidebb is lehet, ha igazolható, hogy az áthatolási veszteség tekintetében elérték az egyensúlyi állapotot.

4.2.2.

A szivárgásveszélyes alkatrészeket vagy rendszert az előkészítést követő 4 órán belül be kell helyezni a mérőkamrába szivárgásvizsgálat céljából.

4.3. Kompresszor

4.3.1.

Amennyiben a kenéshez és a tömítés bejáratáshoz szükséges, a kompresszort az előkészítés és a vizsgálat között legalább 1 percig és legalább 200-as percenkénti fordulaton járatni lehet.

4.3.2.

Biztosítani kell a szivárgásveszélyes elem vagy a légkondicionáló rendszer HFC-134a-töltésének érintetlenségét az előkészítés és a mérés között, hogy ne vesszen el az előkészítés hatása. Ez azt jelenti, hogy ugyanazzal az összeállítással kell végrehajtani az előkészítést és a mérést is, anélkül, hogy közben szétszerelnék és újra összeszerelnék.

5. VIZSGÁLAT MENETE

5.1. Általános rendelkezések

Az I. ábrában látható vizsgálati menet a vizsgálat végrehajtása során követendő lépéseket tartalmazza.

5.2. Szivárgásvizsgálat

5.2.1.

A vizsgálatot statikus és egyensúlyi állapotban, 313 K fokos (40 °C) hőmérsékleten kell elvégezni. Az éves veszteségek kiszámítása a HFC-134a koncentrációjának a vizsgálat időtartama során mért változásai alapján történik.

5.2.2.

A mérőkamrát néhány percen keresztül át kell fúvatni, amíg stabil háttérszint nem alakul ki.

5.2.3.

A vizsgálat előtt a mérőkamra háttérszintjét meg kell mérni, a gázelemző-készüléket pedig le kell nullázni, és a méréstartományát be kell állítani.

5.2.4.

Amennyiben az összeállított rendszert az előkészítés után egy másik mérőkamrába helyezik át, a mérés leghamarabb a mérőkamra lezárása, tömítése és a vizsgálati hőmérséklet beállítása után négy órávalkezdődhet el.

5.2.5.

A szivárgásveszélyes elemet vagy rendszert be kell helyezni a mérőkamrába.

5.2.6.

A mérőkamrát légmentesen le kell zárni. A vizsgálókamrát légköri nyomású referenciagázzal (például tiszta levegővel) teljesen fel kell tölteni.

5.2.7.

A vizsgálati időszak akkor kezdődik, amikor a mérőkamrát légmentesen lezárták és a hőmérséklet a mérőkamrában elérte a 313 K fokot (40 °C). A hőmérsékletet egészen a vizsgálat időtartamának végéig ezen az értéken marad. Megmérik a HFC-134a koncentrációját, a hőmérsékletet és a nyomást a vizsgálat CHFC-134ai; Pshed és a Tshed kezdőértékeinek megadásához, mégpedig első alkalommal leghamarabb a mérőkamra lezárását és a vizsgálati hőmérséklet beállításának megtörténtét követő négy órával, az 5.2.4. szakaszban foglaltak szerint. Ezeket az értékeket használják fel a szivárgás az 5.3 szakasz szerinti kiszámításához.

5.2.8.

A névleges mérési időtartam 24 óra. Ez az időtartam rövidebb is lehet, amennyiben igazolható a kellő pontosság.

5.2.9.

A gázelemző-készüléket közvetlenül a vizsgálat befejezése után nullázni kell, és be kell állítani a méréstartományát.

5.2.10.

A vizsgálat végén meg kell mérni a mérőkamrában a HFC-134a koncentrációját, a hőmérsékletet és a nyomást. Ezek lesznek a szivárgásnak a 5.3. szakasz szerinti kiszámításában használandó CHFC134af, Pshed és a Tshed záróértékek.

5.3. Kiszámítás

5.3.1. Az 5.2. szakaszban ismertetett vizsgálat teszi lehetővé a HFC-134a-kibocsátás kiszámítását. A szivárgás kiszámítása a mérőkamrában mért HFC-134a-koncentrációnak, a hőmérsékletnek és a nyomásnak a kezdő- és záróértékei, valamint a mérőkamra nettó térfogata alapján történik. A HFC-134a teljes szivárgási tömegének kiszámítása az alábbi képlettel történik: ahol: HFC-134a = A HFC-134a-szivárgás tömegárama [kg/s] nHFC-134a = A HFC-134a móljainak száma [mol] Vshed = A SHED-kamra nettó térfogata [m3] VAC = A légkondicionáló rendszer vagy az elem bruttó térfogata [m3] Tshed = Hőmérséklet a SHED-ben [K] Pshed = Nyomás a SHED-ben [kPa] CHFC-134ae = A HFC-134a koncentrációjának záróértéke [ppmv] CHFC-134ai = HFC-134a koncentrációjának kezdőértéke [ppmv] te = Befejezés ideje [s] ti = Kezdés ideje [s] MHFC-134a = A HFC-134a móltömege (= 102 kg/kmol) [kg/kmol] R = Gázállandó (= 8,314 kJ/(kmol*K)) [kJ/(kmol*K)] Megjegyzések: CHFC-134a A definíció szerint a HFC-134a móljainak száma (nHFC-134a), osztva a levegő móljainak a számával (nair+HFC-134a) azaz ppmv-ben kifejezve: térfogatrész per millió térfogatrész - a mólaránynak megfelelő térfogatarány.

5.3.2.

Az idő függvényében kapott, grammban megadott tömeget gramm/év mértékegységre kell átszámítani.

5.4. A vizsgálat összesített eredményei

A teljes légkondicionáló rendszer összes szivárgását a bevizsgált szivárgásveszélyes alkatrészek részleges értékeinek összeadásával számítják ki.

1. Rendszer vizsgálata

2. Elem vizsgálata

ahol a CF (korrelációs tényező) = 0,277.

6. JÓVÁHAGYÁS

1. A bevizsgált légkondicionáló rendszert jóváhagyják, ha az L értéke (g/év) alacsonyabb, mint a következő táblázatban feltüntetett, a 2006/40/EK irányelv szerinti értékek:

2. A szivárgásveszélyes elemet jóváhagyják, ha a 2-5.3. szakaszban foglalt követelményeknek megfelelően vizsgálták be.

Függelék

A berendezés kalibrálása a szivárgásvizsgálathoz

1. A KALIBRÁLÁS GYAKORISÁGA ÉS MÓDSZEREI

1.1.

Az első használatbavétel előtt, majd szükség szerinti gyakorisággal minden készüléket hitelesíteni kell, de típus-jóváhagyási vizsgálat előtt 6 hónapon belül mindenképpen. Az alkalmazandó kalibrálási módszereket (a rendelet II. melléklete 3.2.1. bekezdésében felsorolt készülékek esetében) ezen függelék ismerteti.

2. A MÉRŐKAMRA KALIBRÁLÁSA

2.1. A mérőkamra belső térfogatának meghatározása a kiinduláshoz

2.1.1.

A használatbavétel előtt a mérőkamra belső térfogatát az alábbiak szerint kell meghatározni. Gondosan meg kell mérni a mérőkamra belső méreteit, figyelembe véve minden, a szabályostól történő eltérést, mint például a merevítőket. A mérőkamra belső térfogatát ezekből a mérésekből kell meghatározni.

2.1.2.

A nettó belső térfogat meghatározása úgy történik, hogy a vizsgált elem vagy rendszer térfogatát levonják a mérőkamra belső térfogatából.

2.1.3.

A mérőkamra szivárgását a 2.3. szakasz szerint ellenőrizni kell. Ha a gáztömeg nem egyezik meg ± 2 %-on belül a befecskendezett tömeggel, korrekcióra van szükség.

2.2. A mérőkamrában előforduló háttérkibocsátások meghatározása

Ez a művelet azt határozza meg, hogy a mérőkamra nem tartalmaz-e olyan anyagokat, amelyek szignifikáns mennyiségű HFC-134a-t bocsátanak ki. Az ellenőrzést a kamra üzembe állításakor, a kamrában végzett bármely olyan művelet után, amely hatással lehet a háttérkibocsátásra, és legalább évenként egyszer el kell végezni.

2.2.1.

Az alább említett négyórás időtartam során a mérőkamrán belüli hőmérsékletnek 313 K ± 1 K (40 °C ± 1 °C) értéken kell maradnia.

2.2.2.

A mérőkamra lezárható, és a keverő ventilátor legfeljebb 2 órán át működtethető a 4 órás háttérmérés megkezdése előtt.

2.2.3.

A gázelemző készüléket (szükség esetén) kalibrálni, majd nullázni kell, és be kell állítani a méréstartományát.

2.2.4.

A kamrát a leolvasott érték állandósulásáig öblíteni kell, és - ha még nincs bekapcsolva -, be kell kapcsolni a keverő ventilátort.

2.2.5.

A kamrát ekkor lezárják, és megmérik a háttérkoncentrációt, a hőmérsékletet és a nyomást. A mérőkamra átöblítésével vagy kiszivattyúzásával lehetőleg el kell érni, hogy a HFC-134a koncentrációja nulla legyen. Ezek a CHFC-134a, Pshed és Tshed kezdőértékei a kamra hátterszintjének kiszámításához.

2.2.6.

A kamrát négy órán keresztül változatlan állapotban kell hagyni, bekapcsolt keverő ventilátorral.

2.2.7.

A négyórás időszak elteltével ugyanazzal az elemzővel meg kell mérni a koncentrációt a mérőkamrában. A hőmérsékletet és a nyomást szintén meg kell mérni. Ezek a CHFC-134a, Pshed és a Tshed záróértékei.

2.3. A mérőkamra kalibrálása és a visszamaradt HFC-134a vizsgálata

A mérőkamra kalibrálási és a visszamaradt HFC-134a vizsgálata a 2.1. pontban számított térfogat ellenőrzésére szolgál, és méri az esetleges szivárgás mértékét is. A mérőkamra szivárgásának mértékét a kamra üzembe állításakor, minden olyan, a mérőkamrában végzett művelet után, amely befolyásolhatja annak integritását, továbbá legalább negyedévente meg kell határozni.

2.3.1.

A mérőkamrát addig kell öblíteni, amíg a koncentráció már nem változik. Be kell kapcsolni a keverő ventilátort (ha ez még nem történt meg). Az elemzőkészüléket nullázni kell, ha szükséges, hitelesíteni kell, és be kell állítani a méréstartományát.

2.3.2.

A környezeti hőmérsékletet szabályozó rendszert be kell kapcsolni (ha még nem lenne bekapcsolva), és be kell állítani 313 K° (40 °C) hőmérsékletre.

2.3.3.

Amikor a mérőkamra 313 K ± 1 K (40 °C ± 1 °C) értéken stabilizálódik, a mérőkamrát légmentesen lezárják, és megmérik a háttérkoncentrációt, a hőmérsékletet és a nyomást. Ezek a CHFC-134a, Pshed és Tshed kezdőértékei a kamra kalibrálásához.

2.3.4. A mérőkamrába ismert mennyiségű HFC-134a-t injektálnak. A beinjektálandó tömeg a mérőkamra térfogatától függ, és az alábbi képlettel számítható ki: ahol: mHFC-134a = A HFC-134a tömege [kg] Vshed = A kamra térfogata [m3] Tshed = Hőmérséklet a SHED-ben [K] Pshed = Nyomás a SHED-ben [kPa] C = HFC-134a koncentráció [ppmv] MHFC-134a = A HFC-134a móltömege (= 102 kg/kmol) [kg/kmol] R = Gázállandó (= 8,314 kJ/(kmol*K)) [kJ/(kmol*K)] Megjegyzések: CHFC-134a a definíció szerint a HFC-134a (nHFC-134a), osztva a levegő móljainak a számával (nair+HFC-134a) Az alábbi táblázat a képlet alkalmazásával a különböző mérőkamra-térfogatokra kivetítve mutatja a HFC-134a beinjektálandó mennyiségét. A feltételek a következők: A nyomás a légköri nyomás (101,3 kPa), és a mérőkamrán belüli hőmérséklet 40 °C. A mérkamra térfogata (L) A beinjektált tömeg (g) 5 6,0E-04 10 1,2E-03 50 6,0E-03 100 1,2E-02 500 6,0E-02 1 000 1,2E-01 2 000 2,4E-01 3 000 3,6E-01 4 000 4,8E-01 Nagyon kis injektált mennyiségek esetén standard összetételű HFC-134a/nitrogén keveréket lehet használni. A mérőkamrát ki kell szivattyúzni, és fel kell tölteni nem standard összetétellel.

2.3.5.

A mérőkamra tartalmát öt percen át hagyni kell keveredni, majd meg kell mérni a gázkoncentrációt, a hőmérsékletet és a nyomást. Ezek a CHFC-134af, a Pshed és a Tshed záróértéke mérőkamra kalibrációjához, továbbá a CHFC-134ai, a Pshed és a Tshed kezdőértéke a visszamaradt HFC-134a meghatározásához.

2.3.6.

A 2.3.3. és 2.3.5. pontban mért értékek alapján és a 2.3.4. pontban megadott képlet segítségével ki kell számítani a kamrában lévő HFC-134a mennyiségét.

2.3.7.

A környezeti hőmérséklet 24 órán keresztül 313 K ± 1 K (40 °C ± 1 °C) értéken tartásával ekkor kezdetét veszi a folyamat.

2.3.8.

A 24 óra elteltével meg kell mérni és regisztrálni kell a HFC-134a koncentrációjának, a hőmérsékletnek és a nyomásnak a záróértékeit. Ezek lesznek a CHFC-134af, a Pshed és a Tshed záróértékei a mérőkamrában visszamaradt HFC-134a meghatározásához.

2.3.9.

A 2.3.4. szakasz képletének használatával a 2.3.8. szakaszban mért értékekből kiszámítják a HFC-134a tömegét. A tömeg a 2.3.6. pontban megadott HFC-tömegtől legfeljebb 5 %-kal térhet el.

3. A HFC-ELEMZŐ KALIBRÁLÁSA

3.1.

Az elemzőkészüléket a gyártó utasításainak megfelelően kell beállítani.

3.2.

Az elemzőkészüléket a megfelelő etalongázok használatával kell hitelesíteni.

3.3.

Meg kell szerkeszteni a kalibrációs görbét legalább öt, az üzemi tartományban a lehető legegyenletesebben elosztott kalibrálási pontból. A legnagyobb koncentrációjú hitelesítő gáz névleges koncentrációja a mért érték legalább 80 %-a legyen.

3.4.

Ki kell számítani a kalibrálási görbét a legkisebb négyzetek módszerével. Amennyiben az eredményül kapott polinom foka háromnál nagyobb, akkor a kalibrálási pontok számának egyenlőnek kell lennie legalább a polinomfok száma plusz kettővel.

3.5.

A kalibrálási görbe legfeljebb 2 %-kal térhet el az egyes hitelesítő gázok névleges értékétől.

3.6.

A 3.4. szakaszban kapott polinom együtthatóit használva kell készíteni egy táblázatot, amely párba állítja a mért értékeket a valódi koncentrációkkal, a teljes skála 1 %-ánál nem nagyobb lépésekben. Ezt valamennyi hitelesített elemzési tartományra el kell végezni. A táblázatnak egyéb vonatkozó adatokat is kell tartalmaznia, mint például:

- a hitelesítés időpontja,

- a méréstartományt és a nullpontot szabályozó potenciométer állása (ha vonatkozik),

- névleges skála,

- az egyes alkalmazott hitelesítő gázok referenciaadatai,

- a hitelesítő gázok tényleges és mért értékei a százalékos eltérésekkel együtt.

3.7.

Ha a jóváhagyó hatóság számára elfogadható módon igazolható, hogy valamely alternatív módszer (pl. számítógépes, elektronikusan vezérelt tartománykapcsoló) használatával ugyanolyan pontosságú hitelesítés hajtható végre, akkor az alternatív módszerek is alkalmazhatók.

( 1 ) HL L 161., 2006.6.14., 12. o.

( 2 ) HL L 42., 1970.2.23., 1. o. A legutóbb a 2006/96/EK irányelvvel (HL L 363., 2006.12.20., 81. o.) módosított irányelv.

( 3 ) A nem kívánt rész törlendő. Csak akkor kell kitölteni, ha az elemet/rendszert 150-nél nagyobb globális felmelegedési potenciállal rendelkező, üvegházhatást okozó fluorozott gáz használatára tervezték.

( 4 ) A nem kívánt rész törlendő.

( 5 ) Csak akkor kell kitölteni, ha a rendszert 150-nél nagyobb globális felmelegedési potenciállal rendelkező, üvegházhatást okozó fluorozott gáz használatára tervezték.

( 6 ) A nem kívánt rész törlendő.

( 7 ) A nem kívánt rész törlendő.
