31979L0622[1]

A Tanács irányelve (1979. június 25.) a kerekes mezőgazdasági és erdészeti traktorok borulás hatása elleni védőszerkezeteire vonatkozó tagállami jogszabályok közelítéséről (statikus vizsgálat)

A TANÁCS IRÁNYELVE

(1979. június 25.)

a kerekes mezőgazdasági és erdészeti traktorok borulás hatása elleni védőszerkezeteire vonatkozó tagállami jogszabályok közelítéséről (statikus vizsgálat)

(79/622/EGK)

AZ EURÓPAI KÖZÖSSÉGEK TANÁCSA,

tekintettel az Európai Gazdasági Közösséget létrehozó szerződésre és különösen annak 100. cikkére,

tekintettel a Bizottság javaslatára,

tekintettel az Európai Parlament véleményére ( 1 ),

tekintettel a Gazdasági és Szociális Bizottság véleményére ( 2 ),

mivel a műszaki követelmények, amelyeknek a nemzeti jog alapján a traktoroknak meg kell felelniük, többek között a traktorok borulás hatása elleni védőszerkezeteire és ezek traktorra erősítésére vonatkoznak;

mivel ezek a követelmények tagállamonként különböznek egymástól; mivel ezért szükséges, hogy minden tagállam ugyanazokat a követelményeket fogadja el a hatályos szabályokat kiegészítve vagy azok helyett, különösen azért, hogy valamennyi traktortípus számára lehetővé tegyék az EGK-típus-jóváhagyási eljárását, amely a kerekes mezőgazdasági vagy erdészeti traktorok típusjóváhagyására vonatkozó tagállami jogszabályok közelítéséről szóló, 1974. március 4-i 74/150/EGK tanácsi irányelv ( 3 ) tárgya;

mivel a borulás hatása elleni védőszerkezetekre és ezek traktorra erősítésére vonatkozó összehangolt típus-jóváhagyási eljárás lehetővé teszi minden tagállam részére, hogy ellenőrizze a szerkezet és a vizsgálati követelmények megfelelőségét, továbbá tájékoztassa a többi tagállamot a vizsgálat eredményeiről a borulás hatása elleni védőszerkezetre és ezeknek a traktorra erősítésére vonatkozó EGK-típusbizonyítvány másolatának megküldésével, mivel a jóváhagyott típusnak megfelelően gyártott valamennyi szerkezetet adott EGK-típus-jóváhagyási jellel jelölnek, aminek eredményeképpen a többi tagállamban a szerkezet műszaki vizsgálatát nem kell elvégezni;

mivel a borulás hatása elleni védőszerkezet többi elemére és jellemzőire vonatkozó közös, különösen a méretekre, az ajtókra, a biztonsági üvegekre és a traktor borulásakor a folyamatos átfordulást megakadályozó szerkezetre, valamint az utasok védelmére vonatkozó követelményeket egy későbbi időpontban határozzák meg;

mivel az összehangolt követelmények elsődleges célja a biztonság és a munkavédelem javítása a közutakon és az egész Közösségben; mivel ezért szükséges ezen irányelv hatálya alá tartozó traktorokra bevezetni azt a kötelezettséget, hogy el legyenek látva a borulás hatása elleni védőszerkezetekkel; mivel egy még meghatározandó időpontig a kerekes mezőgazdasági vagy erdészeti traktorok borulás hatása elleni védőszerkezeteire vonatkozó tagállami jogszabályok közelítéséről szóló, 1977. június 28-i 77/536/EGK irányelvben ( 4 ) említett traktoroknak alkalmasnak kell lenniük arra, hogy a 77/536/EGK irányelvnek, vagy ezen irányelvnek megfelelően borulás hatása elleni védőszerkezettel lássák el őket;

mivel a traktorokra vonatkozó nemzeti jogszabályok közelítése magában foglalja a tagállamok közös követelmények szerint elvégzett vizsgálatainak kölcsönös elismerését,

ELFOGADTA EZT AZ IRÁNYELVET:

1. cikk

(1) Minden tagállam biztosítja a borulás hatása elleni védőszerkezetek és ezek traktorra erősítésének az EGK-alkatrész-típusjóváhagyását, amennyiben az megfelel az I-V. mellékletben előírt szerkezeti és vizsgálati követelményeknek.

(2) Az EGK-alkatrész-típusjóváhagyást biztosító valamennyi tagállam megteszi az igazoláshoz szükséges intézkedéseket, és amennyiben szükséges, együttműködik a többi tagállam illetékes hatóságaival annak érdekében, hogy a gyártott modellek megfeleljenek a jóváhagyott típusnak. A vizsgálatok szúrópróbaszerű ellenőrzéssel történnek.

2. cikk

A tagállamok a VI. melléklet szerinti EGK-alkatrész-típusjóváhagyási jelet bocsátanak a traktor vagy a védőszerkezet gyártójának, illetve meghatalmazott képviselőjének a rendelkezésére, az olyan borulás hatása elleni védőszerkezet-típusokra és a traktorra erősítésükre vonatkozóan, amelyre a 1. cikknek megfelelően a típusjóváhagyást megadták.

A tagállamok megtesznek minden megfelelő intézkedés annak érdekében, hogy megelőzzék a zavart okozó jelek használatát, amelyek alapján az 1. cikk szerinti borulás hatása elleni védőszerkezetek összetéveszthetők más berendezésekkel.

3. cikk

(1) A tagállamok nem tagadhatják meg a borulás hatása elleni védőszerkezetek és ezeknek a traktorra erősítő szerkezetének forgalomba hozatalát a szerkezetükre való hivatkozással, amennyiben azok EGK-alkatrész-típusjóváhagyási jellel rendelkeznek.

(2) Mindemellett a tagállam megtagadhatja az EGK-alkatrész-típusjóváhagyási jellel ellátott borulás hatása elleni védőszerkezet forgalomba hozatalát, ha az lényegesen eltér a jóváhagyott típustól.

Ez a tagállam haladéktalanul értesíti a többi tagállamot és a Bizottságot a megtett intézkedéseiről, részletesen meghatározva döntésének okát.

4. cikk

Minden tagállam illetékes hatósága egy hónapon belül elküldi a VII. melléklet szerinti EGK-alkatrész-típusjóváhagyás másolatát a többi tagállam illetékes hatóságának a borulás hatása elleni védőszerkezet minden olyan típusára vonatkozóan, amelyre a jóváhagyást megadták vagy megtagadták.

5. cikk

(1) Amennyiben a tagállam, amelyik az EGK-alkatrész-típusjóváhagyást megadta, megállapítja, hogy több, ugyanazzal a jóváhagyási jellel ellátott borulás hatása elleni védőszerkezet és ezek traktorra erősítése nem felel meg a jóváhagyott típusnak, megteszi a szükséges intézkedést annak biztosítására, hogy a gyártott darabok a jóváhagyottal megegyezzenek. E tagállam illetékes hatóságai tájékoztatják a többi tagállam illetékes hatóságát a megtett intézkedésekről, amelyek jelentős és ismételt hiányosság esetén egészen az EGK-alkatrész-típusjóváhagyás visszavonásáig terjedhetnek. Az említett hatóságok ugyanilyen intézkedéseket tesznek, ha egy másik tagállam illetékes hatóságai értesítik őket ilyen meg nem egyezésről.

(2) A tagállamok illetékes hatóságai egy hónapon belül értesítik egymást bármely EGK-alkatrész-típusjóváhagyás visszavonásáról és ennek okairól.

6. cikk

Ezen irányelv végrehajtása során elfogadott rendelkezés alapján hozott döntés, a borulás hatása elleni védőszerkezetek EGK-alkatrész-típusjóváhagyásának elutasításáról vagy visszavonásáról, illetve azok forgalomba hozatalának vagy használatának megtiltásáról, részletesen felsorolja a döntéshez vezető okokat. Az érintett felet a döntésről értesíteni és ezzel egyidejűleg tájékoztatni kell a tagállamokban hatályban lévő jogszabályok szerinti jogorvoslatról és a határidőkről, amelyeken belül a jogorvoslattal élhet.

7. cikk

A tagállamok nem tagadhatják meg a traktorok EGK-típusjóváhagyásának, vagy nemzeti típusjóváhagyásának megadását, a borulás hatása elleni védőszerkezetre vagy ennek a traktorra erősítő szerkezetére hivatkozva, amennyiben azokat ellátták az EGK-alkatrész-típusjóváhagyási jellel, és megfelelnek a VIII. melléklet követelményeinek.

8. cikk

A tagállamok nem tagadhatják meg a traktorok értékesítését, nyilvántartásba vételét, forgalomba helyezését, vagy használatát a borulás hatása elleni védőszerkezetre vagy ennek a traktorra rögzítésére hivatkozva, amennyiben azokat ellátták az EGK-alkatrész-típusjóváhagyási jellel, és megfelelnek a VIII. melléklet követelményeinek.

9. cikk

Ezt az irányelvet a 74/150/EGK irányelv 1. cikkében meghatározott, az alábbi jellemzőkkel rendelkező traktorokra kell alkalmazni:

- a hátsó tengely alatti szabad magasság legfeljebb 1000 mm,

- rögzített vagy állítható nyomtáv a hajtótengelyek egyikén legalább 1150 mm,

- felszerelhetőség többpontos függesztőberendezéssel (munkaeszközök részére), felszerelhetőség vonórúddal,

- 800 kg vagy ennél nagyobb terheletlen tömeg a 74/150/EGK irányelv I. melléklete 2.4. pontjának megfelelően, az ezen irányelvvel összhangban felszerelt borulás hatása elleni védőszerkezettel, és a gyártó által ajánlott legnagyobb kerékabroncsokkal együtt.

10. cikk

Az EGK-típusjóváhagyás céljából a 9. cikkben említett traktort az I-IV. melléklet előírásainak megfelelő védőszerkezettel kell felszerelni.

A 77/536/EGK irányelv 9. cikkében meghatározott traktorokat, azonban az EGK-típusjóváhagyás céljából ezen irányelv I-IV. mellékletében meghatározott követelményeknek megfelelő védőszerkezettel lehet felszerelni.

11. cikk

A mellékletekben leírt követelményeknek a műszaki fejlődéshez történő hozzáigazításához szükséges módosításait a 74/150/EGK tanácsi irányelv 13. cikkében szabályozott eljárásnak megfelelően fogadják el.

12. cikk

(1) A tagállamok hatályba léptetik azokat a rendelkezéseket, amelyek szükségesek ahhoz, hogy ennek az irányelvnek az értesítéstől számított 18 hónapon belül megfeleljenek, és erről haladéktalanul tájékoztatják a Bizottságot.

(2) A tagállamok közlik a Bizottsággal nemzeti joguknak azokat a főbb rendelkezéseit, amelyeket az ezen irányelv által szabályozott területen fogadnak el.

13. cikk

Ennek az irányelvnek a tagállamok a címzettjei.

A MELLÉKLETEK JEGYZÉKE

I. MELLÉKLET

AZ EGK-ALKATRÉSZ-TÍPUSJÓVÁHAGYÁS FELTÉTELEI

1. FOGALOMMEGHATÁROZÁS

1.1.

A "borulás hatásai elleni védőszerkezet" (biztonsági fülke vagy keret), (a továbbiakban: "védőszerkezet"): az a szerkezeti elem a traktoron, amelynek alapvető célja, hogy megelőzze vagy korlátozza azokat a veszélyeket, amelyek a vezetőt érhetik, ha a traktor üzemszerű használata közben felborul.

1.2.

Az 1.1. pont szerinti szerkezeteket az jellemzi, hogy a II. és III. melléklet szerinti vizsgálatokhoz elegendően nagy szabad tér marad a vezető védelmére.

2. ÁLTALÁNOS KÖVETELMÉNYEK

2.1.

A védőszerkezeteket és a traktorra erősítésüket úgy kell megtervezni és kialakítani, hogy teljesüljön az 1. pontban megadott alapvető cél.

2.2.

Ez a feltétel akkor tekinthető teljesítettnek, ha a II. és a III. melléklet követelményei teljesülnek.

3. AZ EGK-ALKATRÉSZ-TÍPUSJÓVÁHAGYÁSI KÉRELEM

3.1.

A borulás hatása elleni védőszerkezet, és a traktorra erősítés szilárdságára vonatkozóan az EGK-alkatrész-típusjóváhagyási kérelmet a traktor vagy a védőszerkezet gyártója, vagy meghatalmazott képviselője nyújtja be.

3.2.

Az EGK-alkatrész-típusjóváhagyási kérelemhez három példányban mellékelni kell az alábbi dokumentumokat és adatokat:

- a borulás hatása elleni védőszerkezet általános elrendezési rajza a rajzon megadott léptéknek megfelelően, vagy a védőszerkezet fő méreteinek bemutatásával. E rajznak főként a rögzítés részleteit kell bemutatnia,

- a felerősítés részleteit oldalról és hátulról bemutató fényképek,

- a védőszerkezet rövid leírása, beleértve a szerkezetet, a traktorra erősítés részleteit, és - szükség esetén - a burkolattal kapcsolatos részleteket, a ki- és beszállás és a kimenekülés módját, a belső párnázással kapcsolatos részleteket, a folyamatos borulás megakadályozására szolgáló sajátosságokat, valamint a fűtés és a szellőztetés részleteit,

- a szerkezeti részekhez felhasznált anyagokat, beleértve a csatlakoztató- és a rögzítőcsavarokat is (lásd V. mellékletet).

3.3.

Az alkatrész-típusjóváhagyási vizsgálatokért felelős műszaki szolgálatnak a rendelkezésére kell bocsátani egy olyan traktort, amely annak a traktortípusnak a mintája, amelyre a jóváhagyandó védőszerkezetet tervezték. A traktorra fel kell szerelni a borulás hatásai ellen védőszerkezetet.

3.4.

Az EGK-alkatrész-típusjóváhagyás jogosultja kérheti a jóváhagyás kiterjesztését más traktortípusokra is. Az eredeti EGK-típusjóváhagyást megadó illetékes hatóság megadja a jóváhagyás kiterjesztését is, amennyiben a jóváhagyott védőszerkezet és azok a traktortípus(ok), amely(ek)re a kiterjesztést kérik, megfelel(nek) az alábbi feltételeknek:

- a II. melléklet 1.3. pontja szerinti ellensúly nélküli traktor tömege nem haladja meg 5 %-nál nagyobb mértékben a vizsgálatnál használt referenciatömeget,

- a felerősítés módja és a traktornak azok az alkatrészei, amelyekhez a felerősítés azonos,

- az olyan alkatrészek, például a sárvédők és a motorháztetők, amelyek a védőszerkezet megtámasztására szolgálhatnak,

- a védőszerkezetben az ülés helyzete és lényeges méretei, továbbá a védőszerkezet elhelyezése, és a traktor olyan, hogy a szabad tér a vizsgálat során a megváltozott alakú szerkezet védelmén belül marad.

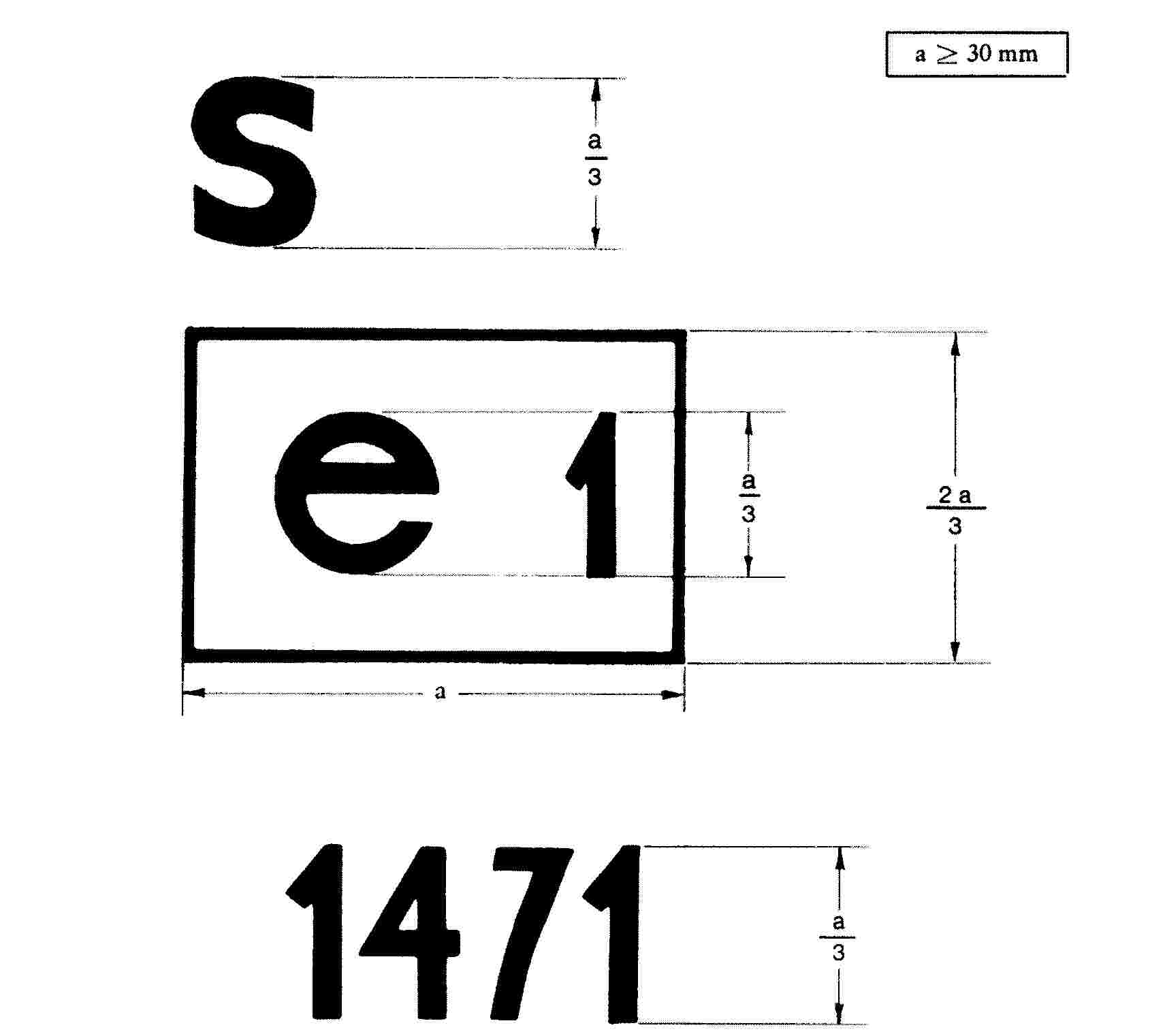

4. JELÖLÉSEK

4.1.

A jóváhagyott típusnak megfelelő valamennyi védőszerkezetet az alábbi jelölésekkel kell ellátni:

4.1.1. védjegy vagy kereskedelmi név;

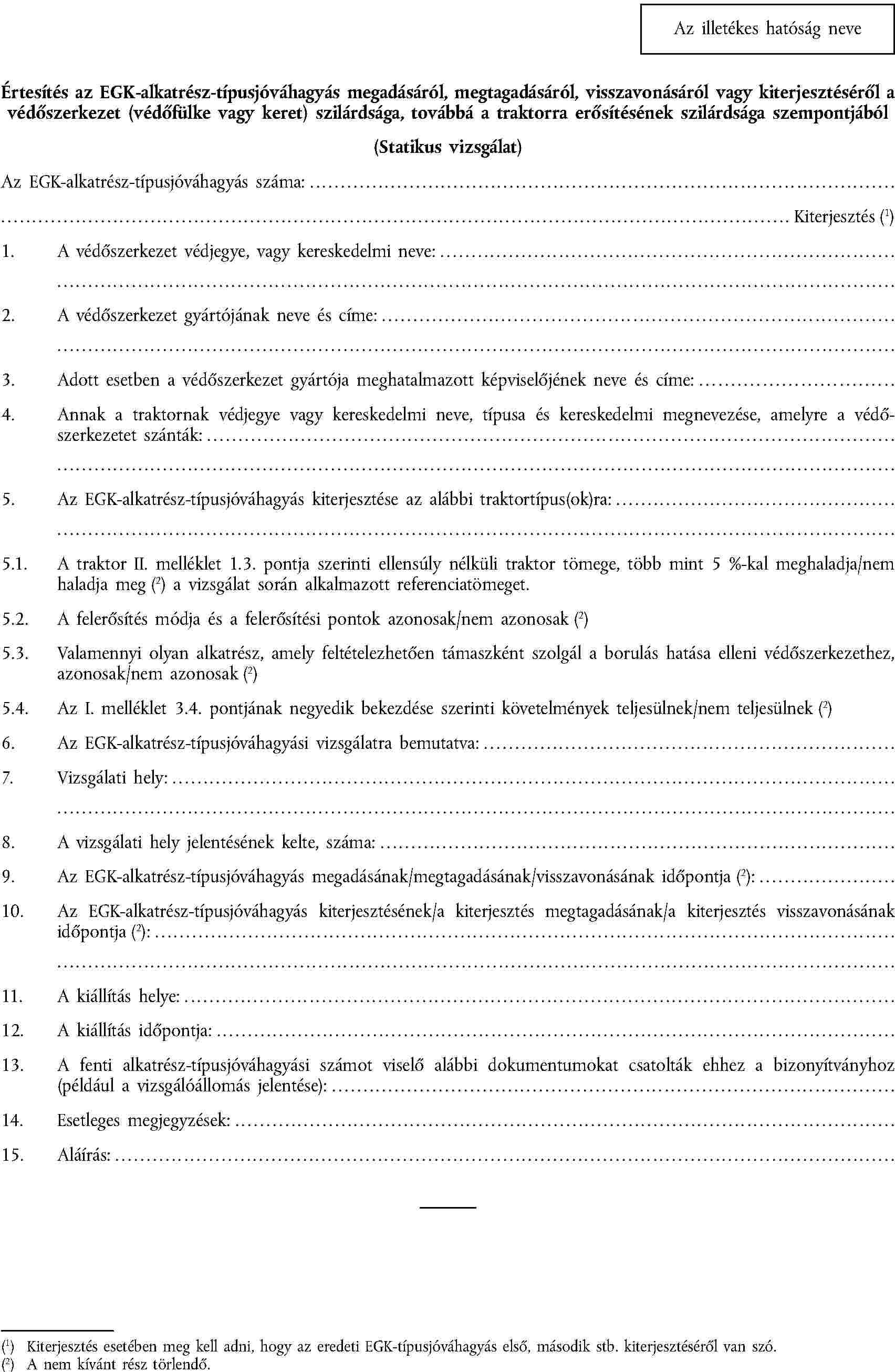

4.1.2. a VI. mellékletben található mintának megfelelő EGK-alkatrész-típusjóváhagyási jel;

4.1.3. a védőszerkezet sorozatszáma;

4.1.4. annak (azoknak) a traktor(ok)nak a gyártmánya és típusa(i), amely(ek)re a védőszerkezetet tervezték.

4.2.

Mindezeket az adatokat egy kisméretű adattáblán kell feltüntetni.

4.3.

A szóban forgó jelölések láthatók, olvashatók és kitörölhetetlenek legyenek.

II. MELLÉKLET

A BORULÁS HATÁSAI ELLENI VÉDŐSZERKEZETEK ÉS TRAKTORRA ERŐSÍTÉSÜK SZILÁRDSÁGÁNAK VIZSGÁLATI FELTÉTELEI

1. ÁLTALÁNOS KÖVETELMÉNYEK

1.1. A vizsgálat célja

Egyedi berendezések felhasználásával olyan vizsgálatok végrehajtása, amelyekkel szimulálni lehet a traktor borulásakor a védőszerkezetre ható terheléseket. Ezek a III. mellékletben leírt vizsgálatok lehetővé teszik a védőszerkezet, a traktorra erősítés, valamint az összes - a vizsgálati terhelést átadó - traktoralkatrész szilárdságának megfigyelését.

1.2. A vizsgálatok előkészítése

1.2.1.

A védőszerkezetnek meg kell felelnie a sorozatgyártás előírásainak, és a gyártó által javasolt módon kell felszerelni egy olyan traktorra, amelyre tervezték. A vizsgálatokhoz nem szükséges a teljes traktor; a védőszerkezet és a traktornak azon alkatrészei azonban, amelyekre azt felszerelik, üzemszerű egységet kell, hogy alkossanak (a továbbiakban: szerkezetet).

1.2.2.

A szerkezetet úgy kell az alaplemezre erősíteni, hogy a szerkezet és az alaplemez közötti kötőelemek - a védőszerkezetre ható terhelés következtében - jelentős alakváltozást ne szenvedjenek. A szerkezetnek az alaplemezre erősítése nem változtathatja meg annak szilárdságát.

1.2.3. A szerkezetet úgy kell alátámasztani és rögzíteni, hogy a teljes vizsgálati energiát a védőszerkezet és annak a traktor merev részeivel való kapcsolódása vegye fel.

1.2.3.1.

Az 1.2.3. pont szerinti követelmények teljesítése érdekében a változtatás úgy hasson, hogy a haladó traktor rugózása ne nyelhesse el a vizsgáló energia töredékrészét sem.

1.2.4.

A traktort a vizsgálathoz a gyártási sorozat összes olyan alkatrészével fel kell szerelni, amelyek a védőszerkezet szilárdságát befolyásolhatják, vagy adott esetben a szilárdsági vizsgálat elvégzéséhez szükségesek.

Azok az alkatrészek, amelyek a szabadon maradó (szabad) térben veszélyt jelenthetnek, szintén a szerkezeten legyenek, hogy vizsgálni lehessen, vajon teljesülnek-e a 4. pont szerinti feltételek.

A vizsgálathoz minden olyan alkatrészt el kell távolítani, amelyet a vezető maga is eltávolíthat. Amennyiben a traktor használata közben az ajtókat és az ablakokat nyitva lehet hagyni, vagy le lehet venni, akkor a vizsgálathoz nyitva kell azokat hagyni, vagy le kell venni, hogy ne növeljék a felborulás esetén védelmet nyújtó szerkezet szilárdságát. Amennyiben ebben a helyzetben a traktor felborulása veszélyt jelentene a vezetőre, a vizsgálati jelentésnek e tényt tartalmaznia kell.

1.3. A traktor tömege

Az mt referenciatömegnek, amelyet a lengőtömb esési magassága, a terhelési energiák és a nyomóerők számítására szolgáló képletekben (lásd III. mellékletet) alkalmaznak, meg kell felelnie legalább a 74/150/EGK tanácsi irányelv I. mellékletének 2.4. pontjában meghatározott tömegnek (vagyis választható tartozékok nélkül, de hűtőfolyadékkal, kenőanyaggal, tüzelőanyaggal, szerszámokkal és vezetővel) hozzáadva a védőszerkezetet és levonva 75 kg-ot.

Nem kell figyelembe venni a kiegészítő első és hátsó súlyok, a gumiabroncsok súlyát, a felszerelt eszközöket, berendezéseket vagy különleges alkatrészt.

2. KÉSZÜLÉKEK ÉS BERENDEZÉSEK

2.1. Vízszintes terhelési vizsgálatok (oldal és hosszirányú terhelés)

2.1.1.

Anyagok, készülékek és rögzítőszerkezetek, amelyekkel a gumiabroncsoktól függetlenül (amennyiben vannak) a szerkezet szilárdan az alapra rögzíthető.

2.1.2. Készülék, amellyel merev gerendán keresztül a védőszerkezetre vízszintes irányú erő fejthető ki, a IV. melléklet 1. és 2. ábrája szerint.

2.1.2.1.

A merev gerenda függőleges méretének 150 mm-nek kell lennie.

2.1.2.2.

Gondoskodni kell arról, hogy a terhelést a gerenda (amelynek mérete legalább 250 mm, legfeljebb 700 mm és tényleges mérete 50-nel osztható legyen) teljes hosszán egyenletesen és a terhelés irányában el lehessen osztani.

2.1.2.3.

A gerendának a védőszerkezettel érintkezésbe kerülő éleit, legfeljebb 50 mm-es sugárral, le kell kerekíteni.

2.1.2.4.

Kardán - vagy vele egyenértékű - csuklókat kell alkalmazni azért, hogy a terhelő berendezés a védőszerkezetet a terhelési iránytól eltérő irányú forgással, illetve transzlációval ne vegye igénybe.

2.1.2.5.

Amennyiben a védőszerkezet terhelést viselő alkatrésze nincs vízszintes síkban, és nem merőleges a nyomás irányára, akkor a közbeeső teret olyan módon kell kitölteni, hogy a hosszon a terhelés elosztott legyen.

2.1.3.

Készülékek, amelyekkel a műszaki lehetőségek határain belül mérhető az az energia, amelyet a védőszerkezet és a traktor olyan merev alkatrészei, amelyekhez a védőszerkezetet rögzítették, felvesznek (pl.: az erő támadáspontja elmozdulásának mérése az erő irányában egy, a traktor alvázán meghatározott ponthoz képest).

2.1.4.

Készülékek annak kimutatására, hogy a szabad tér a vizsgálat alkalmával nem sérült meg (alkalmazható a IV. melléklet 6a., 6b., 6c. ábrája szerinti készülék is).

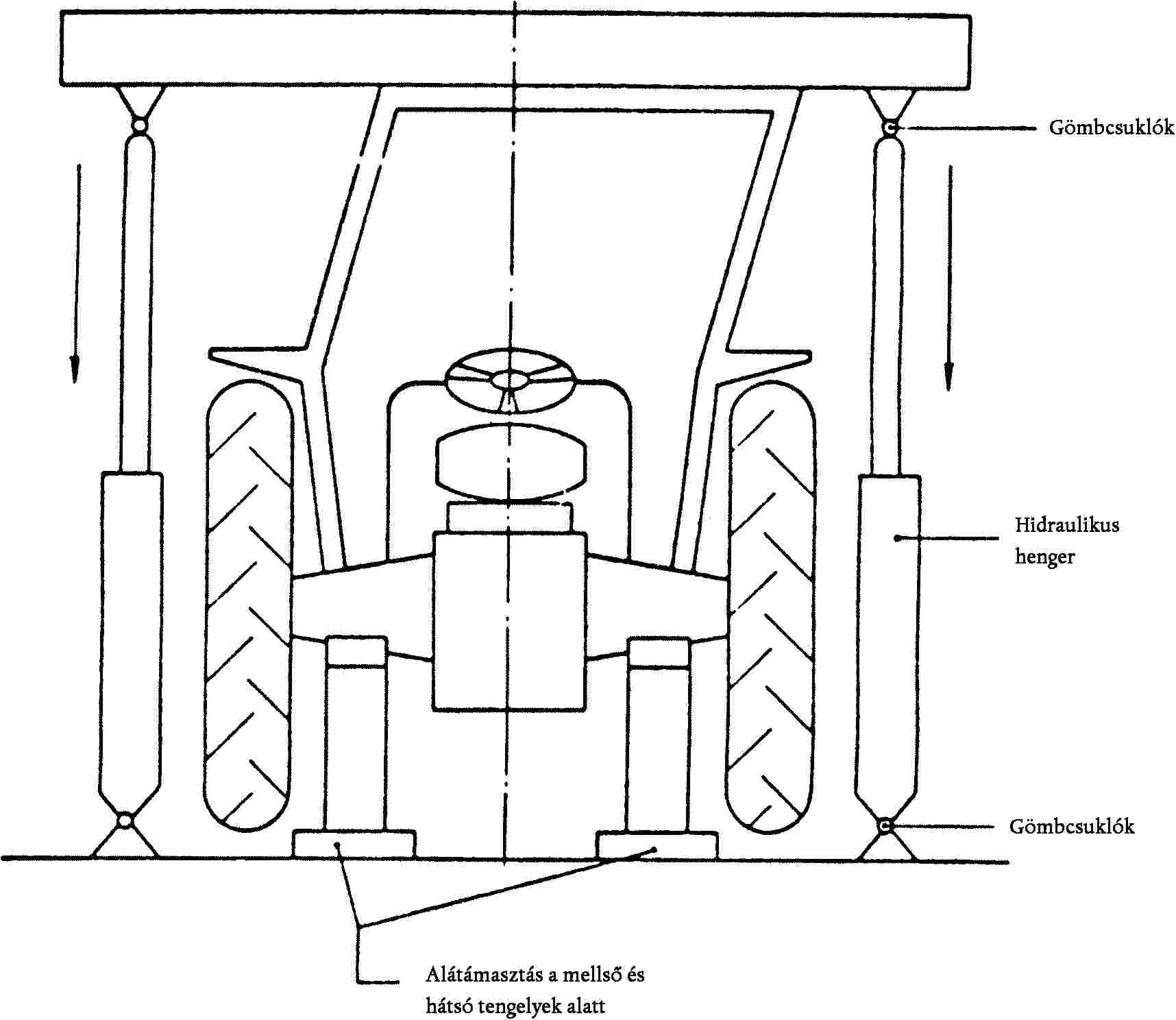

2.2. Nyomóvizsgálatok (elöl és hátul)

2.2.1.

Anyagok, készülékek és rögzítőszerkezetek, amelyekkel a traktor a gumiabroncsoktól függetlenül szilárdan felszerelhető az alaplemezre.

2.2.2.

A függőleges erőnek a védőszerkezetre történő kifejtésére alkalmas készülékek, a IV. melléklet 3. ábrája alapján (a nyomógerenda szélessége 250 mm).

2.2.3.

Műszerek a teljes függőleges erő mérésére.

2.2.4.

Készülékek annak kimutatására, hogy a szabad tér a vizsgálat során nem sérült meg (alkalmazható a IV. melléklet 6a., 6b., és 6c. ábrája szerinti készülék is).

2.3. Mérettűrések

2.3.1.

Méretek: ± 3 mm

2.3.2.

Alakváltozás: ± 3 mm

2.3.3.

A traktor tömege: ± 20 kg

2.3.4.

Erők és terhelések: ± 2 %

2.3.5.

A terhelés iránya (eltérés a III. mellékletben szereplő vízszintestől és a függőlegestől):

- a vizsgálat kezdetén terhelés nélkül: ± 2°,

- a vizsgálat során terheléssel: a vízszinteshez képest felfelé 10° és lefelé 20° (a terhelés irányát a szögekkel megadott távon belül, a lehető legkisebbre kell beállítani).

3. VIZSGÁLATOK

3.1. Általános előírások

3.1.1. A vizsgálatok sorrendje

3.1.1.1.

A vizsgálatokat az alábbi sorrendben kell végezni:

3.1.1.1.1. Hosszirányú terhelés (v.ö. a III. melléklet 1.2. pontjával)

Azoknak a traktoroknak az esetében, amelyek 1.3. pont szerinti tömegének legalább 50 %-a a hátsó kerekeket terheli, a hosszirányú terhelést hátulról kell alkalmazni (1. eset). A többi traktorokon a terhelést elölről kell alkalmazni (2. eset).

3.1.1.1.2. Első nyomóvizsgálat

Az első nyomóvizsgálatot a védőszerkezetnek ugyanazon az oldalán kell végezni, mint a hosszirányú terhelést, vagyis

- az 1. esetben hátulról (v. ö. a III. melléklet 1.5. pontja),

- a 2. esetben elölről (v. ö. a III. melléklet 1.6. pontja).

3.1.1.1.3. Oldalterhelés (v.ö. a III. melléklet 1.3. pontja).

3.1.1.1.4. Második nyomóvizsgálat

A második nyomóvizsgálatot a védőszerkezetnek azon az oldalán kell végrehajtani, amelyik ellentétes a hosszirányú terheléssel vizsgált oldallal, vagyis

- az 1. esetben elölről (v.ö. a III. melléklet 1.6. pontja),

- a 2. esetben hátulról (v.ö. a III. melléklet 1.5. pontja).

3.1.1.1.5. Második hosszirányú terhelés (v.ö. a III. melléklet 1.7. pontja)

Második hosszirányú terhelést is kell végezni azokon a traktorokon, amelyeken a védőszerkezetek billenthetők akkor, ha a hosszirányú terhelést (lásd 3.1.1.1.) nem abban az irányban végezték, amelyik a védőszerkezet lebillenését okozná.

3.1.1.2.

Amennyiben a vizsgálat során a tartókészülék valamely része eltörik vagy elmozdul, akkor ezt a vizsgálatot meg kell ismételni.

3.1.1.3.

A vizsgálat során a traktoron vagy a védőszerkezeten javításokat vagy beállításokat nem szabad végezni.

3.1.2. Nyomtáv

A kerekeket el kell távolítani, vagy olyan nyomtávot kell beállítani, amely biztosítja, hogy a vizsgálat során a védőszerkezetet ne befolyásolja.

3.1.3. A veszélyforrást nem jelentő alkatrészek eltávolítása

A traktor és a védőszerkezet összes alkatrészeit - amelyek, önmagukban zárt egységek, a vezetők számára védelmet jelentenek, ideértve az időjárás hatása elleni védelmet is - a vizsgálatra a traktorral együtt át kell adni.

A vizsgálathoz a védőszerkezetet nem kell biztonsági üvegből vagy hasonló anyagból készült szélvédővel, oldal - és hátsó ablakokkal, levehető burkolatrészekkel, szerelvényekkel, továbbá tartozékokkal ellátni, amelyek nem járulnak hozzá a szerkezet szilárdságához, és borulás esetén nem jelentenek veszélyt.

3.1.4. Mérőműszerek

A védőszerkezetet olyan mérőműszerekkel kell ellátni, amelyek segítségével az erő -alakváltozás diagram (IV. melléklet 4. ábrája) adatai meghatározhatóak. Minden vizsgálati szakaszban meg kell mérni, és fel kell rajzolni a védőszerkezet teljes alakváltozását és maradó alakváltozását (lásd IV. melléklet 5. ábrája).

3.1.5. Terhelési irány

Amennyiben a traktor ülése nem a traktor szimmetriasíkjában helyezkedik el, és/vagy a védőszerkezet szilárdsága nem szimmetrikusan egyenletes, akkor az oldalirányú terhelést azon az oldalon kell alkalmazni, amelyiken a szabad térbe való behatolás a vizsgálatok során a legvalószínűbb (lásd III. melléklet 1.3. pontját is).

4. ELFOGADÁSI FELTÉTELEK

4.1. Az EGK-alkatrész-típusjóváhagyás megadásához bemutatott védőszerkezet akkor felel meg szilárdsági szempontból, ha a vizsgálatok után kielégíti a következő feltételeket:

4.1.1.

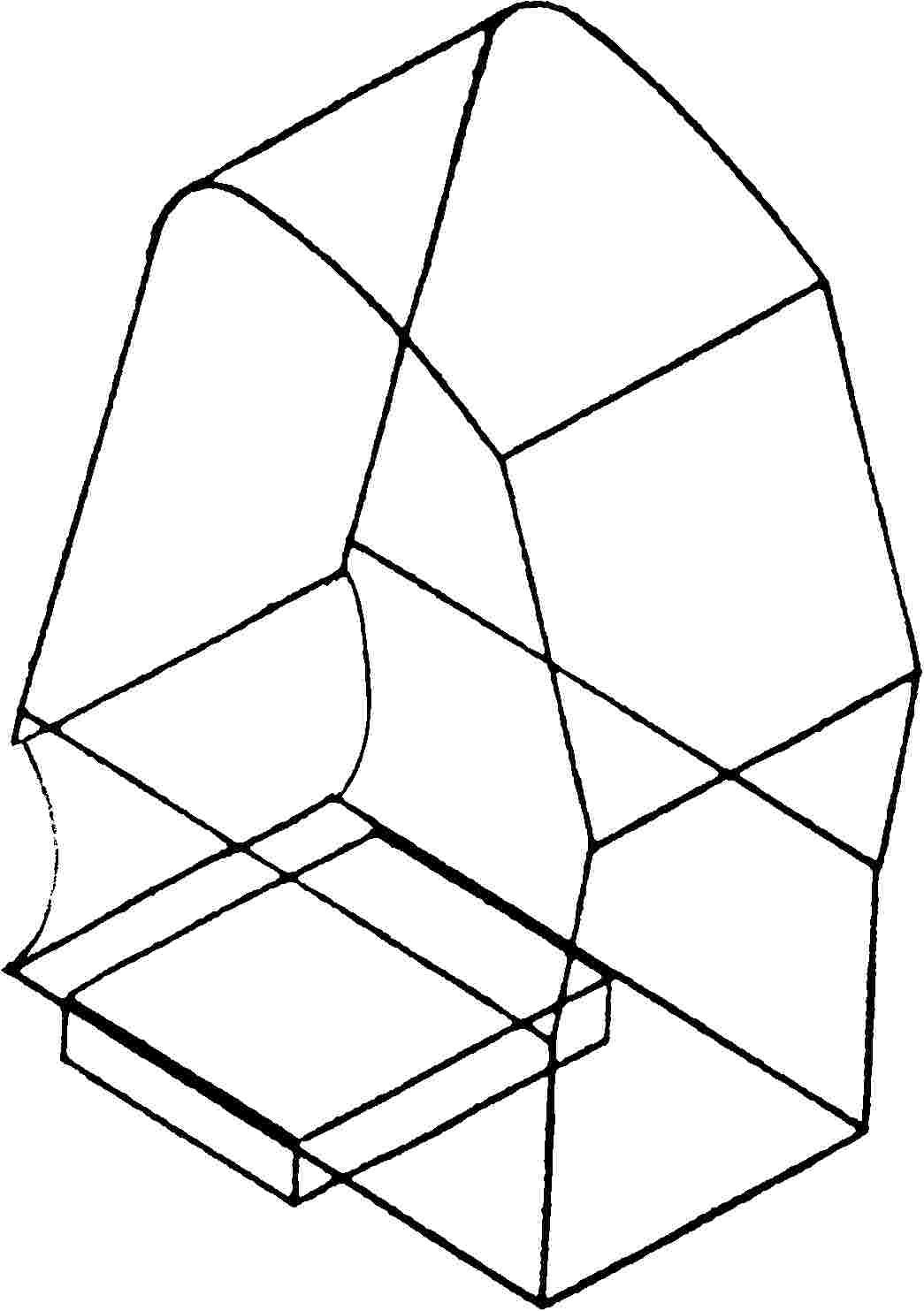

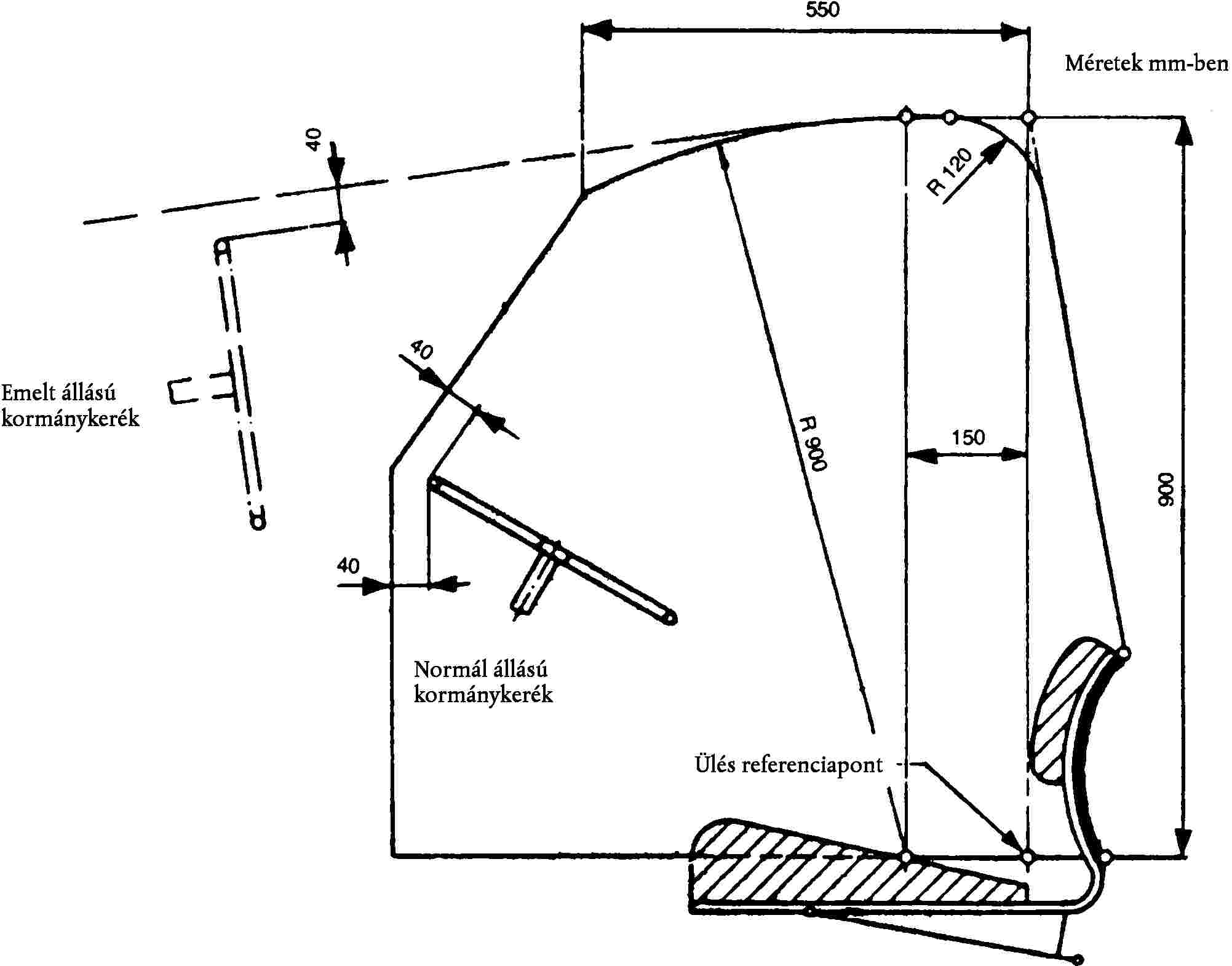

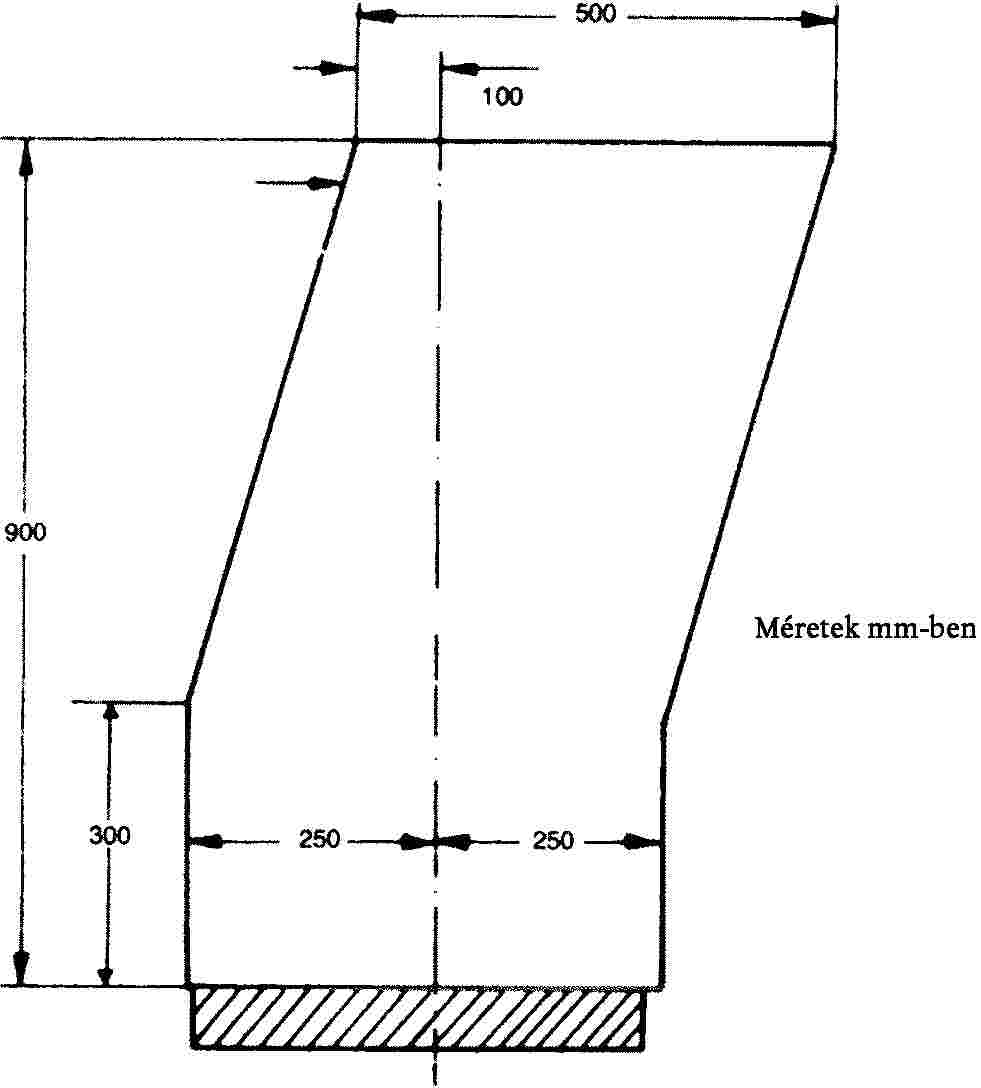

A III. melléklet 3.2. pontja szerinti szabadtér egyetlen része sem hatolhat bele a szabadtérbe vagy nem lehet a szabadtéren kívül a III. melléklet 1.2., 1.3., 1.5. és 1.6., valamint adott esetben, az 1.7. pontban megadott vizsgálatok során.

Amennyiben túlterhelési vizsgálatot végeznek, a megadott energia abszorbeálása során nagyobbnak kell lennie, mint az alkalmazott erőhatás a fő vizsgálat és a túlterhelési vizsgálat során előforduló legnagyobb erőhatás 0,8-szorosa (lásd a IV. melléklet 4b. és 4c. ábráját).

4.1.2.

A vizsgálat alatt a védőszerkezet nem gyakorolhat nyomást az ülésszerkezetre.

4.1.3.

Annál a pontnál, ahol valamennyi megadott horizontális terhelési vizsgálatnál az előírt energiaszintet eléri, az erőhatásnak meg kell haladnia az Fmax. 0,8-szorosát.

4.2.

A vezetőt a védőszerkezet egyetlen alkatrésze (pl. nem megfelelő belső párnázás a tetőn vagy másutt, ahova a fejét beütheti) sem veszélyeztetheti.

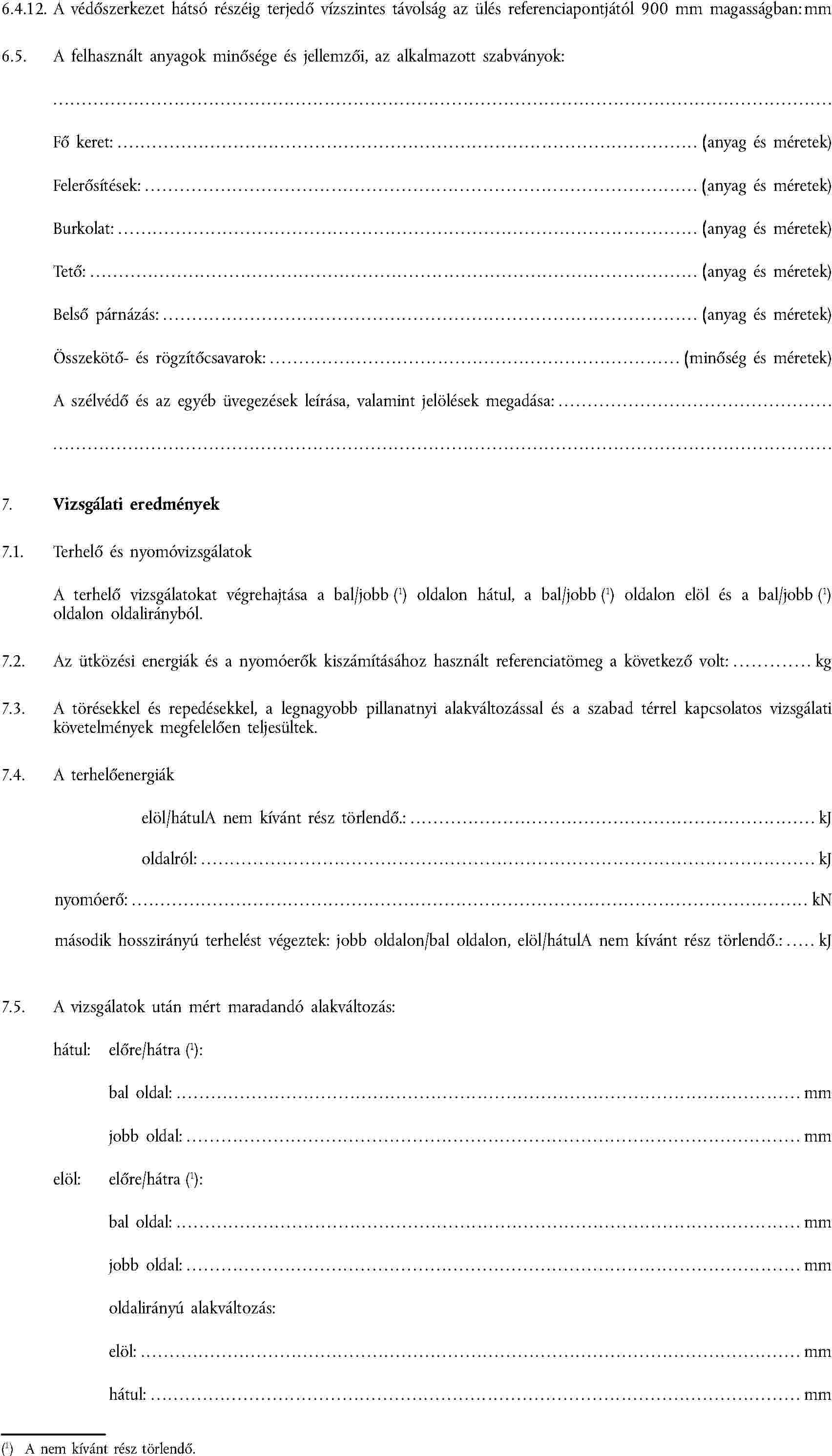

5. VIZSGÁLATI JELENTÉS

5.1.

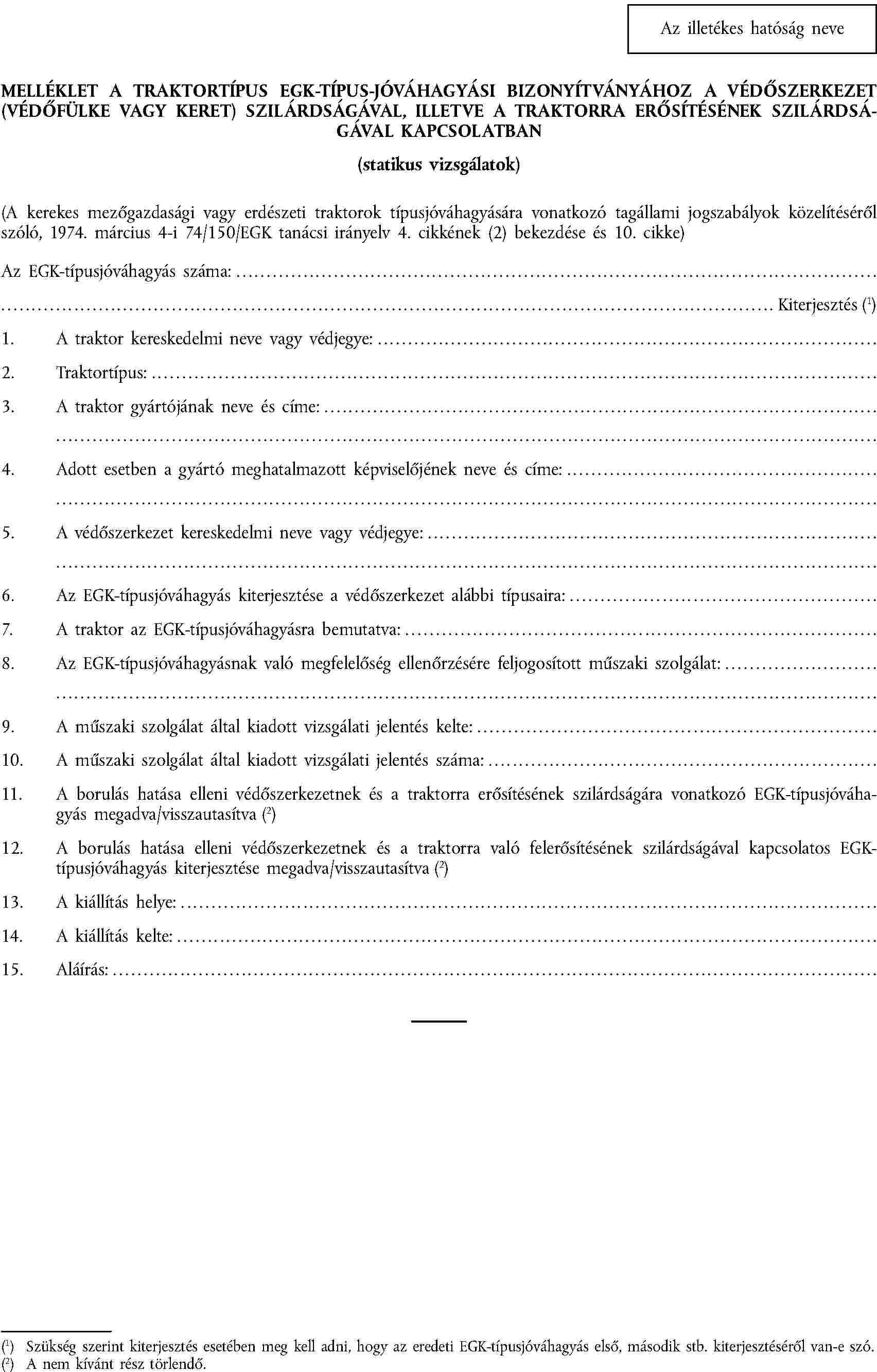

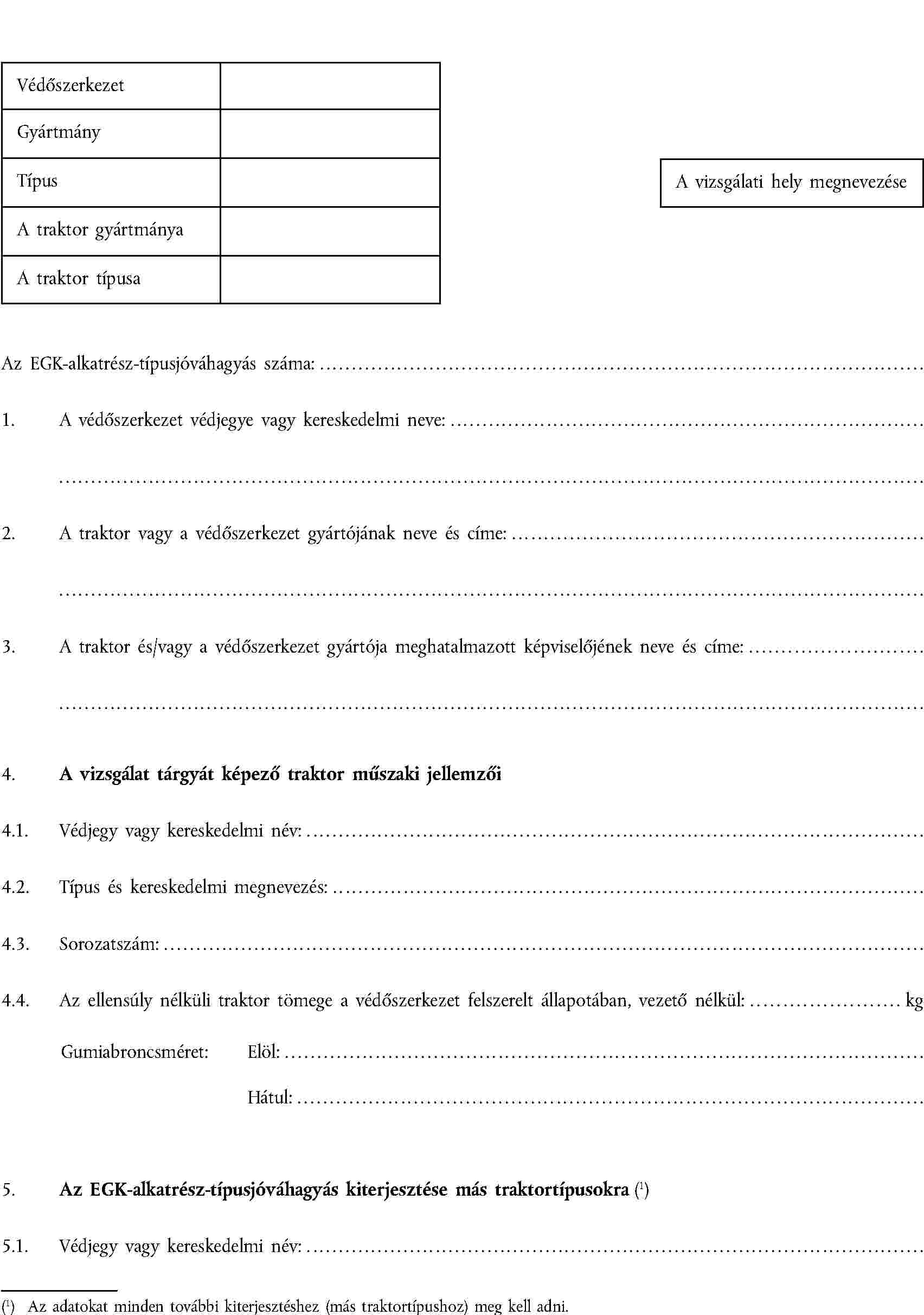

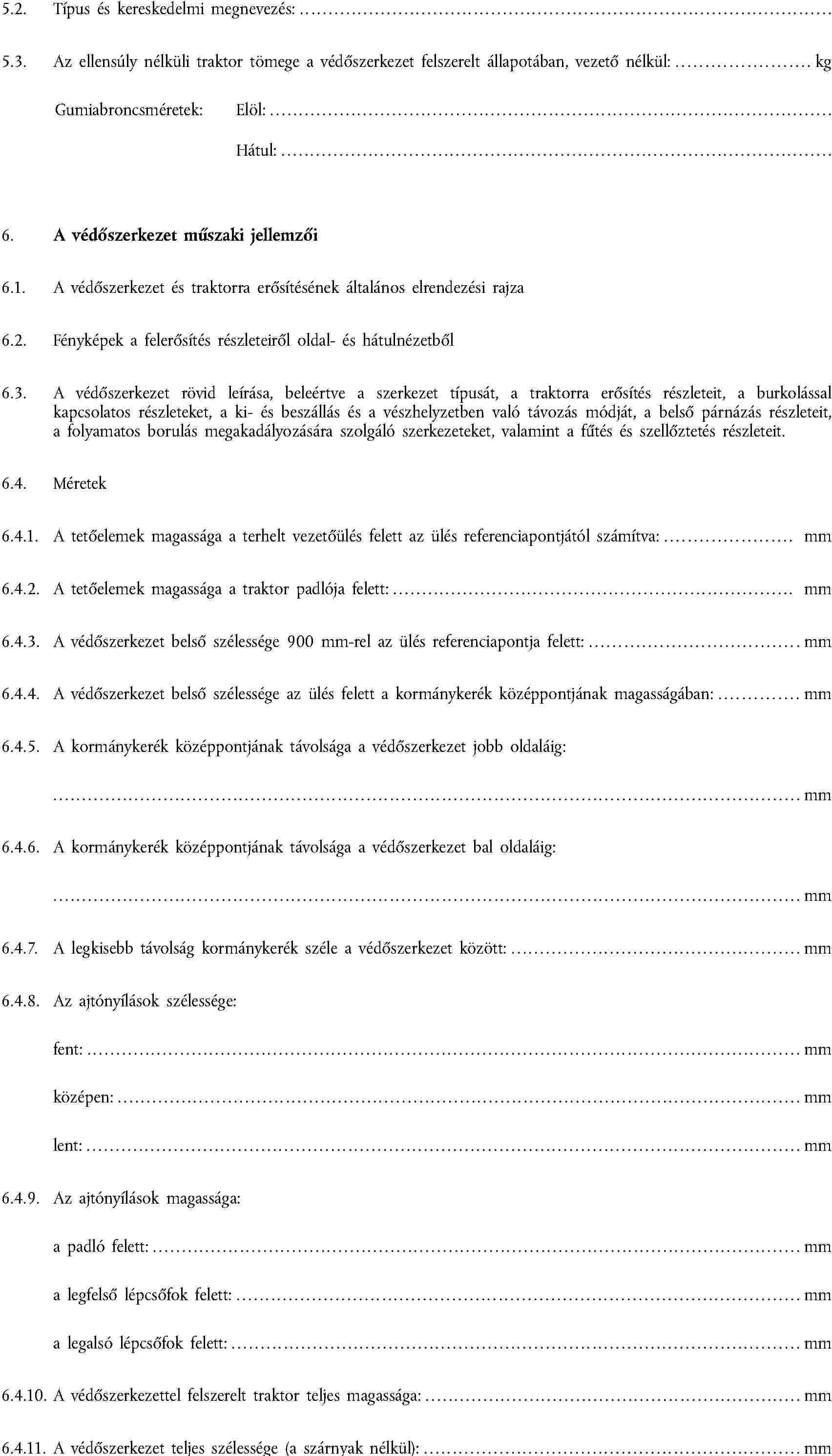

A VII. melléklet szerinti EGK-alkatrész-típusjóváhagyási bizonyítványhoz vizsgálati jelentést kell mellékelni. A vizsgálati jelentést az V. melléklet tartalmazza. A vizsgálati jelentés tartalmazza:

5.1.1. A védőszerkezet alakjának és szerkezetének általános leírását (a méreteket az V. melléklet tartalmazza), beleértve az akadálymentes be- és kiszállást, a vészjellegű kiszállást, a fűtő- és szellőzőrendszert és az egyéb szállítható tartozékokat, amennyiben ezek rendelkezésre állnak, és a szabad térbe behatolhatnak, vagy más módon jelenthetnek veszélyt.

5.1.2. Az esetleges különleges berendezések részletei (pl. a traktor folyamatos borulását megakadályozó eszközök).

5.1.3. A belső párnázás rövid ismertetése.

5.1.4. A szélvédő és az egyéb üvegezés típusának ismertetése, továbbá az összes feltüntetett EGK- vagy egyéb jóváhagyási jel megadása.

5.2.

Az EGK-alkatrész-típusjóváhagyás más traktortípusokra történő kiterjesztése esetén a vizsgálati jegyzőkönyvben pontosan kell utalni az eredeti EGK-alkatrész-típusjóváhagyás vizsgálati jelentésére, továbbá tartalmaznia kell az I. melléklet 3.4. pontjában meghatározott követelményekre vonatkozó pontos adatokat.

5.3.

A vizsgálati jelentésből pontosan ki kell tűnnie, hogy a vizsgálathoz melyik traktort (gyártmány, típusjel, kereskedelmi megjelölés stb.) alkalmazták, és hogy a védőszerkezetet milyen egyéb traktorhoz szánták.

6. JELÖLÉSEK

mt

=

a traktor refrenciatömege (kg) az 1.3. pont szerint.

D

=

a védőszerkezet alakváltozása (mm) a terhelés támadáspontjában és irányában.

D

=

a szerkezet alakváltozása (mm) a szükséges számított energiánál.

F

=

statikus terhelőerő (N).

Fmax =

=

a terhelés során előforduló legnagyobb statikus erő (N), a túlterhelés kivételével.

F

=

erő a szükséges számított energiához.

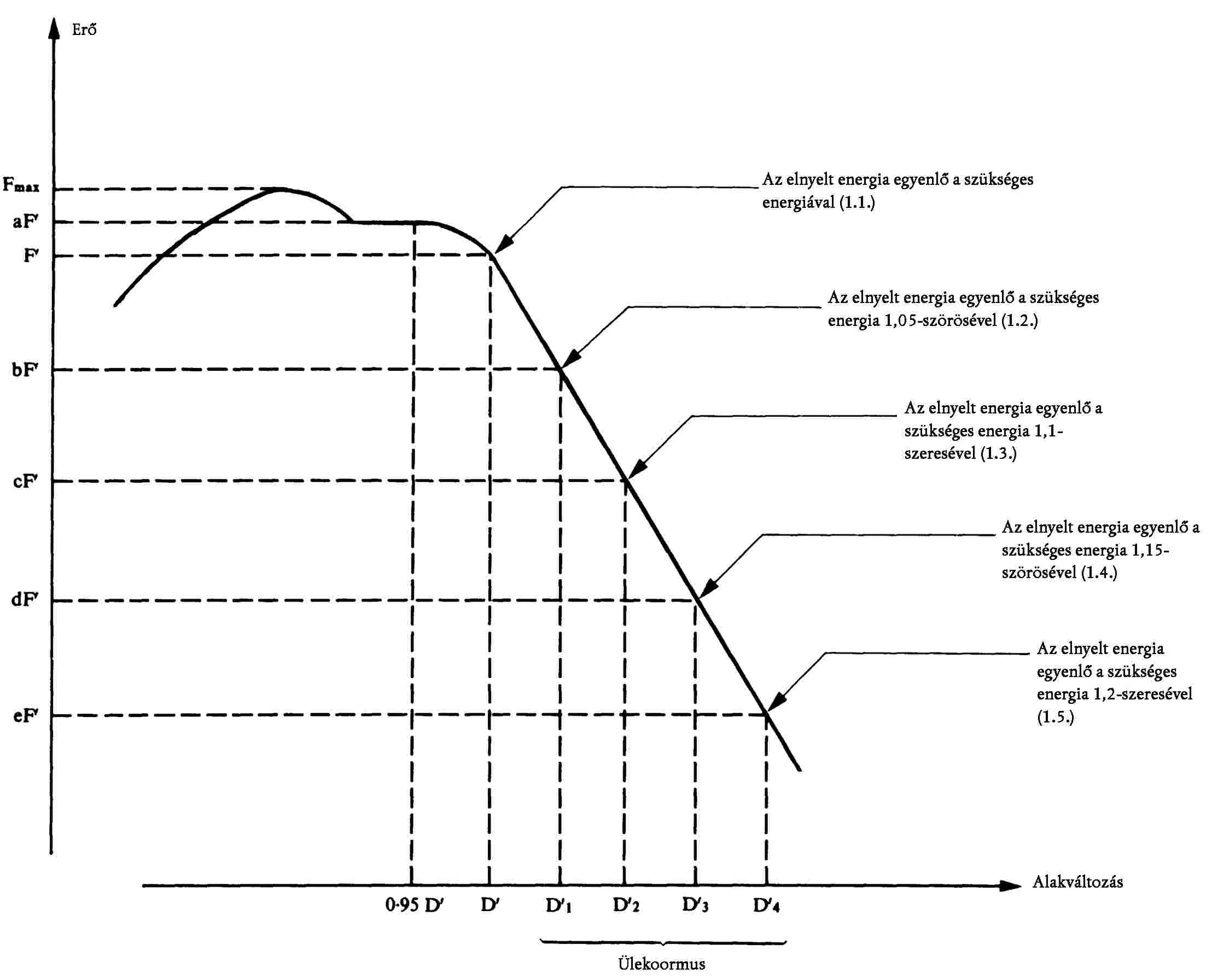

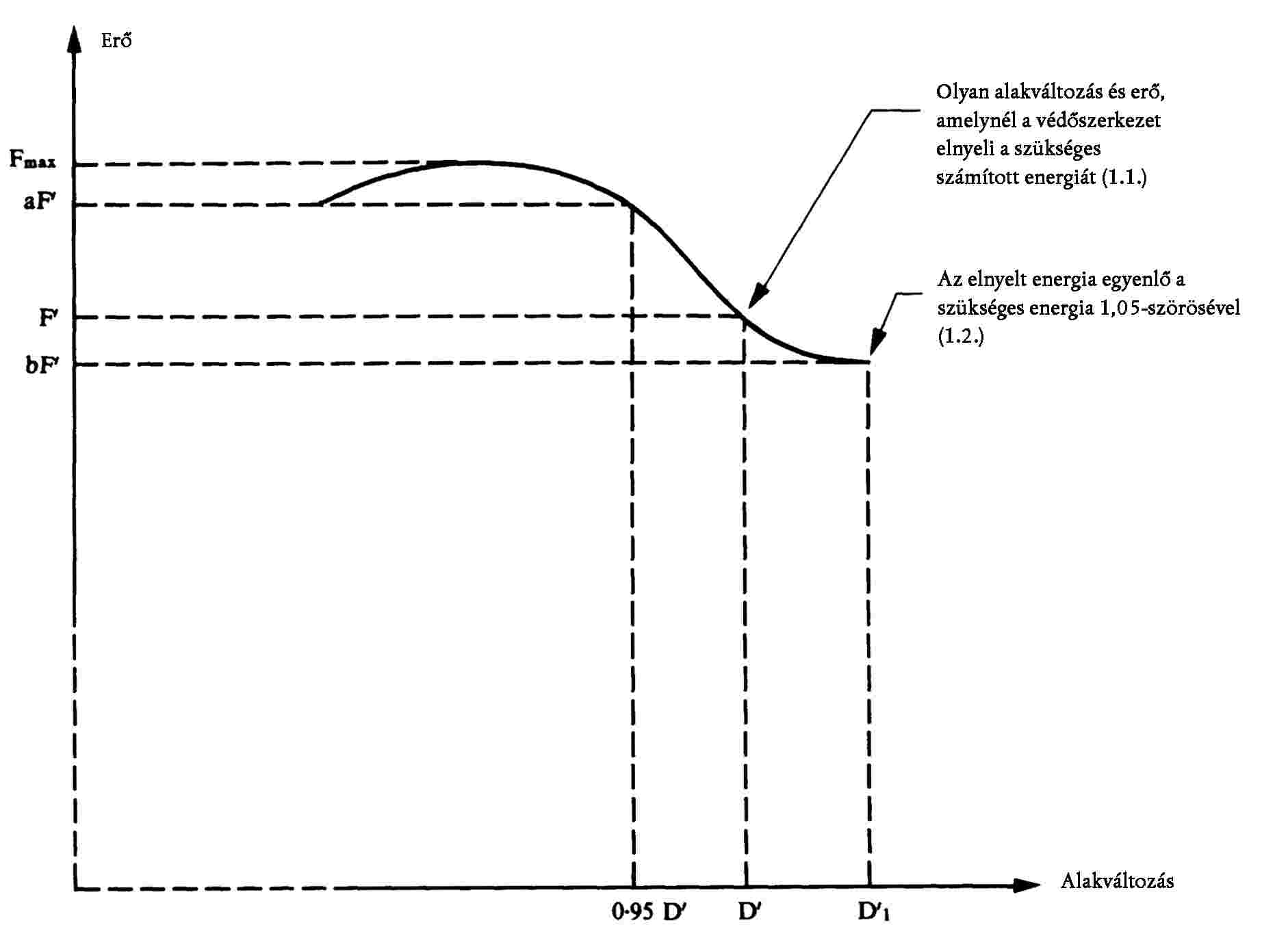

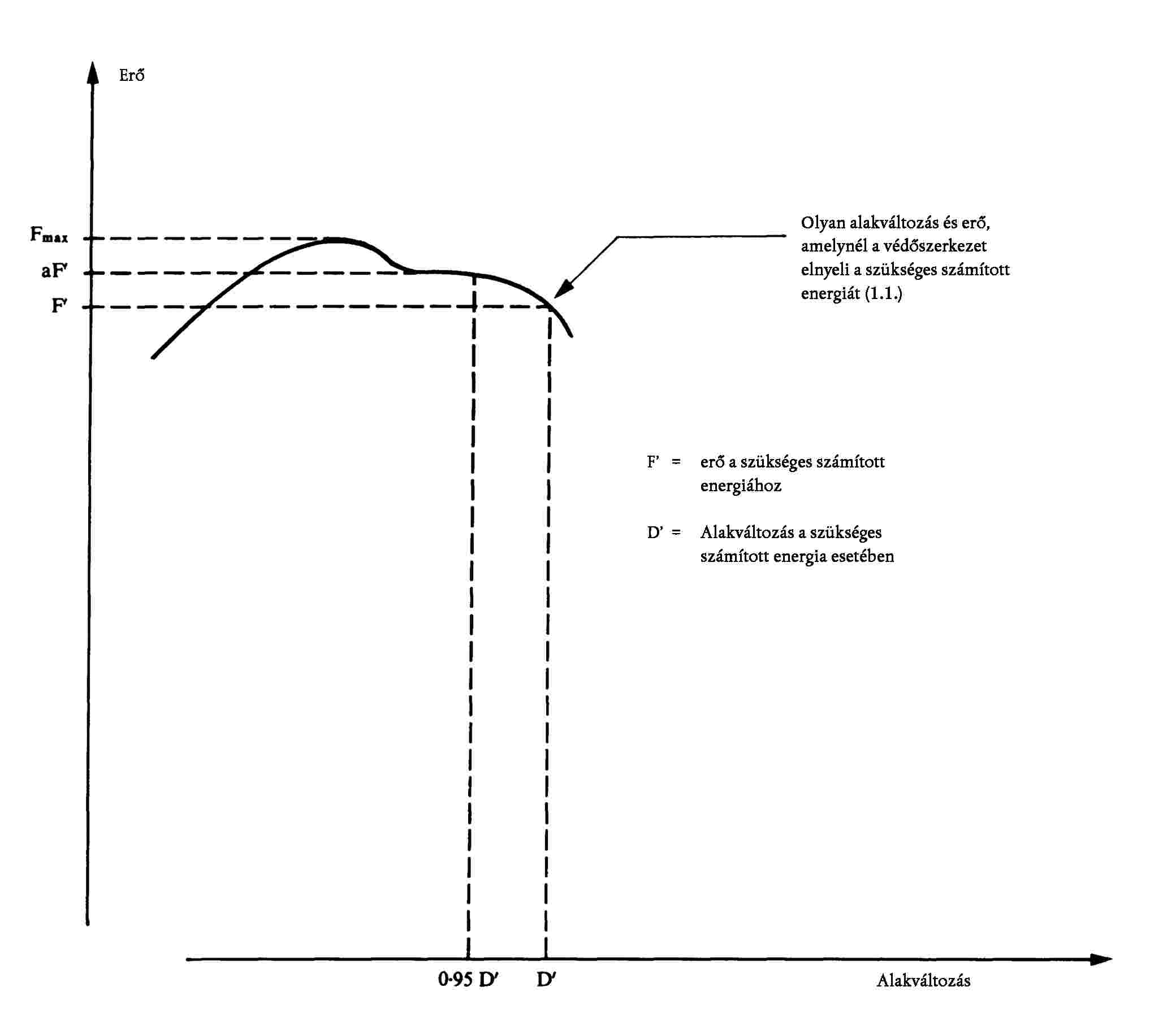

F-D

=

erő/alakváltozás görbe.

Eim

=

oldalirányú terhelés esetén az elnyelendő bemenő energia (J).

Ei1 1

=

hosszirányú terhelés esetén az elnyelendő bemenő energia (J).

Eil 2

=

elnyelendő energia-bevitel a második, hosszirányú (J) erőhatás alkalmazásakor.

F r

=

nyomóvizsgálatkor hátulról alkalmazott erő (N).

F f

=

nyomóvizsgálatkor elölről alkalmazott erő (N).

III. MELLÉKLET

VIZSGÁLATI ELJÁRÁSOK

1. VÍZSZINTES TERHELÉSI ÉS NYOMÓVIZSGÁLATOK

1.1. Általános rendelkezések a vízszintes terhelési vizsgálatokhoz

1.1.1.

A védőszerkezet terhelését a II. melléklet 2.1.2. pontjában előírt, merev, a terhelés irányára merőlegesen elhelyezett gerenda segítségével kell elosztani. Ez a merev gerenda ellátható az oldalirányú lecsúszást megakadályozó tartozékkal. Az alakváltozás sebessége a terhelés alatt legfeljebb 5 mm/s lehet. A terhelés során az F-et és a D-t egyidejűleg kell felrajzolni, ekkor az alakváltozás-növekedés a pontosság érdekében legfeljebb 15 mm lehet. A terhelés megkezdése után a terhelés nagysága a vizsgálat befejezése előtt nem csökkenthető; a terhelésnövelés azonban megszakítható például a mérési értékek felrajzolása céljából, amennyiben ez szükséges.

1.1.2.

Amennyiben a védőszerkezetnek az a része, amelyre a terhelés hat, görbe, akkor be kell tartani a II. melléklet 2.1.2.5. pontjának előírásait. A terhelés elosztásának azonban meg kell felelnie e melléklet 1.1.1. pontjában és a II. melléklet 2.1.2. pontjában előírt követelményeknek.

1.1.3.

Amennyiben a támadáspontban nincs szilárd kereszttartó, akkor olyan kiegészítő vizsgálógerenda alkalmazható, amely nem növeli a védőszerkezet szilárdságát.

1.1.4.

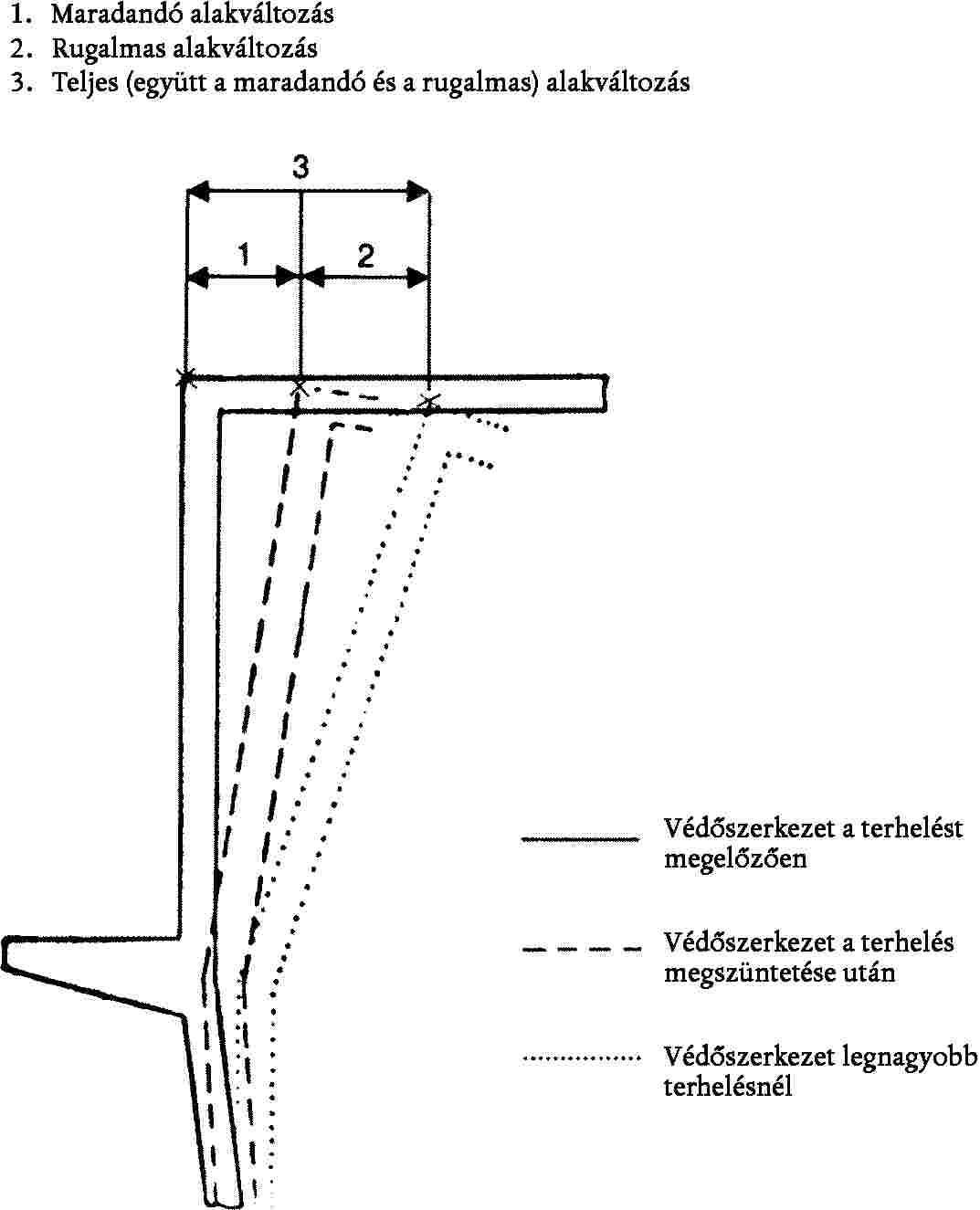

Minden terhelésvizsgálat befejezésekor a terhelés megszüntetése után a védőszerkezetet szemrevételezéssel kell ellenőrizni. Amennyiben a terhelés közben törések vagy repedések keletkeztek, akkor a II. melléklet 3.1.1.1. pontjában előírt sorrendnek megfelelően a következő terhelésvizsgálat előtt el kell végezni az e melléklet 1.4. pontja szerinti túlterhelés vizsgálatot.

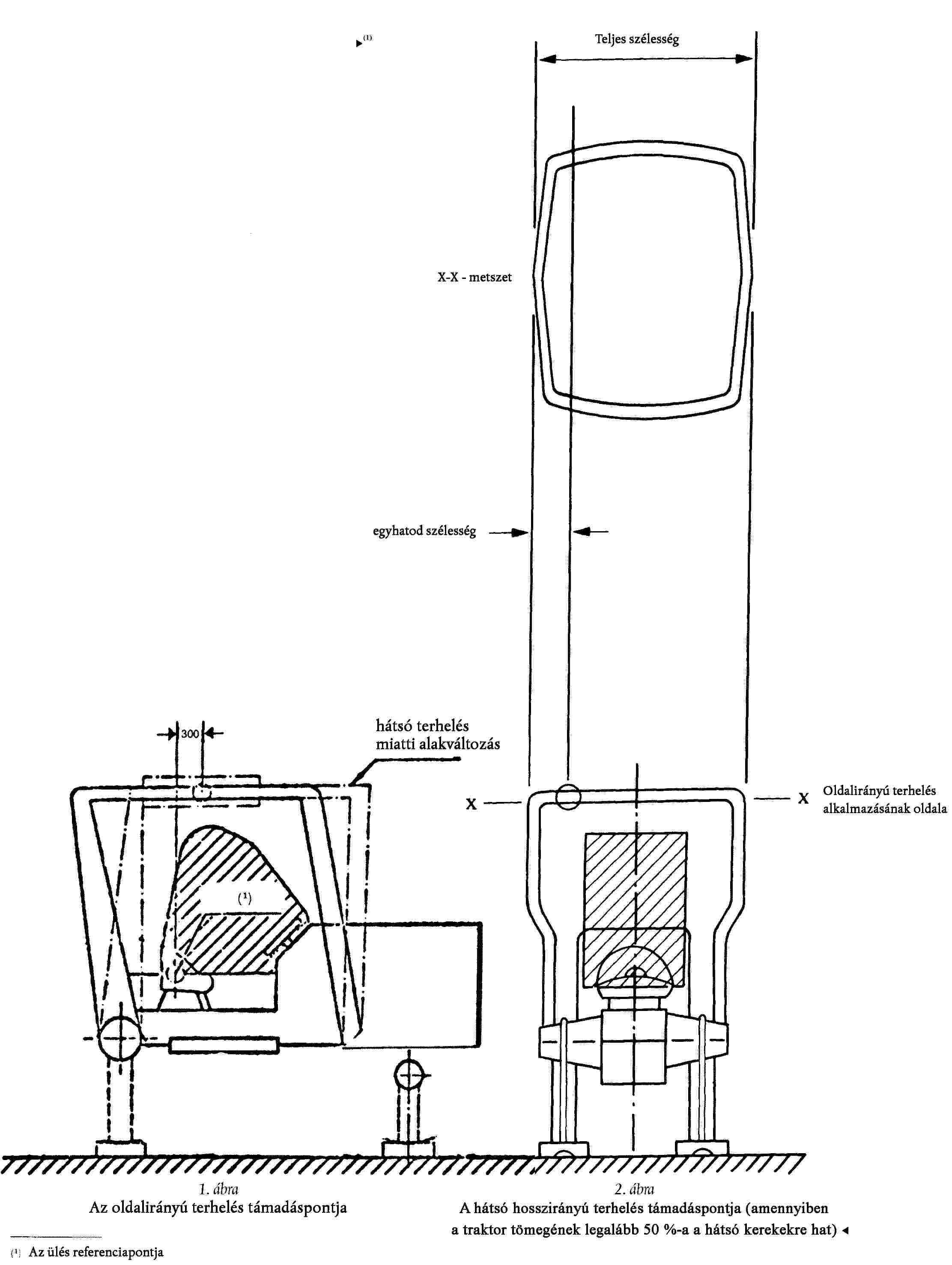

1.2. Hosszirányú terhelés (lásd a IV. melléklet 2. ábráját)

A terhelést vízszintesen és a traktor függőleges szimmetriasíkjával párhuzamosan kell alkalmazni.

Azon traktorok esetében, amelyeknél a II. melléklet 1.3. pontjában meghatározott tömeg legalább 50 %-a a hátsó kerekekre esik, a hosszirányú hátsó terhelést és az oldalirányú terhelést a védőszerkezet hosszirányú szimmetriasíkjának különböző oldalain kell alkalmazni. Azoknál a traktoroknál, amelyeknél a tömeg legalább 50 %-a az első kerekekre jut, a hosszirányú elülső terhelést a védőszerkezet hosszirányú szimmetriasíkjának ugyanazon az oldalán kell alkalmazni, mint az oldalirányú terhelést.

A terhelést a védőszerkezet legfelső keresztirányú szerkezeti elemén kell alkalmazni (azaz azon a részen, amelyik borulásnál valószínűleg először érinti a talajt).

A terhelés támadáspontja a külső saroktól befelé nézve a védőszerkezet felső szélességének egyhatodánál hat. A védőszerkezet szélessége a traktor függőleges szimmetriasíkjával párhuzamos, a védőszerkezet külső szélső pontjaihoz érintőlegesen húzott párhuzamos egyenesek közötti távolság a legfelső keresztirányú szerkezeti elemet érintő vízszintes síkban.

A gerenda hossza nem lehet (az előzőekben leírtak szerint) kisebb a védőszerkezet szélességének egyharmadánál és legfeljebb 49 mm-rel lehet nagyobb ennél a minimumnál.

A hosszirányú terhelést hátul vagy elöl alkalmazzák, a II. melléklet 3.1.1.1. pontjában leírtaknak megfelelően.

A vizsgálatot le kell állítani:

a) amennyiben a védőszerkezet által elnyelt terhelési energia egyenlő vagy nagyobb, mint a megkívánt E" 1 energiabevitel (ahol E" 1 = 1,4 m);

b) amennyiben a szerkezet behatol a szabadtérbe, vagy azt védelem nélkül hagyja.

1.3. Oldalirányú terhelés (lásd: IV. melléklet 1. ábráját)

A terhelésnek vízszintes irányúnak és a traktor függőleges szimmetriasíkjára merőlegesnek kell lennie, és azt az ülés leghátsó helyzetében az ülés referenciapontja előtt 300 mm-rel a védőszerkezet felső részén kell kifejteni (lásd 2.3.1. pontot). Amennyiben a védőszerkezetnek oldalirányú kiszögelése is van - amely oldalra boruláskor először érintené a talajt - akkor a terhelést erre a pontra kell kifejteni. A megfordítható vezetőhellyel rendelkező traktorok esetében a terhelést a védőszerkezet felső részén kell alkalmazni, félúton a két ülés referenciapontja között.

A gerendának a lehető leghosszabbnak kell lennie, de nem lehet több, mint 700 mm.

A vizsgálatot akkor kell megszakítani, ha

a) a védőszerkezet által felvett alakváltozási energia egyenlő, vagy nagyobb a szükséges E im bemenő energiánál (E im = 1.75 mt); vagy

b) a védőszerkezet behatol a szabad térbe, vagy azt védelem nélkül hagyja.

1.4. Túlterhelés vizsgálat (lásd a IV. melléklet 4a., 4b. és 4c. ábráit)

1.4.1.

El kell végezni a túlterhelési vizsgálatot, ha a terhelési erő a megvalósult alakváltozás utolsó 5%-a során több mint 3%-kal csökken, miután a védőszerkezet már elnyelte a szükséges energiát (lásd 4b ábrát).

1.4.2. A túlterhelési vizsgálat tartalmazza a vízszintes terhelés fokozatos, a kezdeti energiakövetelmény 5 %-onkénti növelését a hozzáadott energia legfeljebb 20 %-áig (lásd a 4c. ábrát).

1.4.2.1.

A túlterhelési vizsgálat akkor kielégítő, ha a kívánt energia 5, 10 vagy 15 %-os növelése után az erőhatás 3 %-nál kisebb mértékben csökken 5 %-os növekedésnél és az Fmax 0,8-szorosánál több marad.

1.4.2.2.

A túlterhelési vizsgálat akkor kielégítő, ha a hozzáadott energia 20 %-ának felemésztése után az erő meghaladja a Fmax 0,8-szorosát.

1.4.2.3.

A túlterhelési vizsgálat során rugalmas deformáció következtében megengedettek a járulékos repedések vagy szakadások és/vagy a szabadtér védelmének hiánya vagy ebbe történő behatolás. A terhelés megszüntetése után azonban a szerkezet nem érhet a szabadtérbe, amit teljes mértékben védeni kell.

1.5. Nyomóvizsgálat (a hátsó részen)

A gerendát a hátsó, legfelső szerkezeti elem(ek) fölé kell helyezni, és a nyomóerő eredőjének a függőleges hosszirányú referenciasíkba kell esnie. Az alkalmazott Fr erő 20 mt.

Amennyiben a védőszerkezet tetejének hátsó része nem képes felvenni a teljes nyomóerőt, akkor azt addig kell fenntartani, míg a tető annyira deformálódik, hogy egybeesik azzal a síkkal, amely összeköti a védőszerkezet felső részét a traktornak azzal a hátsó részével, amely képes a felborult jármű tömegét megtartani. Ezután a terhelést meg kell szüntetni, és a traktort vagy a terhelést oly módon kell beállítani, hogy a gerenda a védőszerkezet ama pontja felett legyen, amely a traktort teljes átfordulásakor tartaná. Ezután kell kifejteni az Fr erőt.

Az Fr erőt 5 másodpercig fenn kell tartani azután, hogy a látható alakváltozás megszűnik.

A vizsgálatot meg kell szakítani akkor, ha a védőszerkezet a szabad térbe behatol, vagy azt védelem nélkül hagyja.

1.6. Nyomóvizsgálat (az elülső részen)

A gerendát az első, legfelső szerkezeti elem(ek) fölé kell helyezni, és a nyomóerők eredőjének a függőleges hosszirányú referenciasíkban kell lennie. Az alkalmazott Ff erő 20 mt legyen.

Amennyiben a védőszerkezet tetejének első része nem képes felvenni a teljes nyomóerőt, akkor azt addig kell fenntartani, míg a tető annyira deformálódik, hogy egybeesik azzal a síkkal, amely összeköti a védőszerkezet felső részét a traktornak azzal az első részével, amely képes a felborult jármű tömegét megtartani. Ezután a terhelést meg kell szüntetni, és a traktort vagy a terhelést oly módon kell beállítani, hogy a gerenda a védőszerkezet ama pontja felett legyen, amely a traktort teljes átfordulásakor tartaná. Ezután kell kifejteni az Ff erőt.

Az Ff erőt legalább 5 másodpercig fenn kell tartani azután, hogy a látható alakváltozás megszűnt.

A vizsgálatot meg kell szakítani akkor, ha a védőszerkezet a szabad térbe behatol, vagy azt védelem nélkül hagyja.

1.7. Második hosszirányú terhelés

A terhelést vízszintesen, a traktor szimmetriasíkjával párhuzamos függőleges síkjában kell alkalmazni.

A második hosszirányú terhelést - a II. melléklet 3.1.1.1. pontja szerint - elöl vagy hátul kell a védőszerkezetre kifejteni.

Ennek az 1.2. pontban leírt hosszirányú terheléssel ellentétes irányban és attól a legtávolabbi sarkon kell hatnia.

A hosszirányú terhelést a védőszerkezet kereszttartójára kell kifejteni (vagyis arra a részre, amelyik feltehetően boruláskor először ütközik a talajjal).

A terhelés támadáspontja a védőszerkezet felső része szélességének egy hatodával egyenlő távolságban, a külső saroktól befelé legyen. A védőszerkezet szélessége: a traktor függőleges szimmetriasíkjával párhuzamos két egyenes közötti távolság, amelyek a védőszerkezet legkülső pontját abban a vízszintes síkban érintik, amely keresztülmegy a felső rész legmagasabb pontján.

A gerenda hossza legalább a védőszerkezet - fent leírt - szélességének harmadrésze legyen, és ennél a minimum méretnél legfeljebb 49 mm-rel lehet hosszabb.

A vizsgálatot meg kell szakítani akkor, ha

a) a védőszerkezet által felvett alakváltozási energia eléri, vagy meghaladja a szükséges Eil2 bemenő energiát (Eil2 = 0,35 m); vagy

b) a védőszerkezet behatol a szabad térbe, vagy azt védelem nélkül hagyja.

2. SZABAD TÉR

2.1.

A szabad teret a IV. melléklet 6. ábrája szemlélteti, amelyet egy függőleges refrenciasík alapján határoznak meg, amely általában a traktor hosszanti szimmetriasíkja és átmegy az ülés 2.3. pont szerinti referenciapontján, valamint a kormánykerék középpontján is. Biztosítani kell, hogy terheléskor a referenciasík az üléssel és kormánykerékkel együtt vízszintesen eltolódhasson, azonban a traktor, illetve a védőszerkezet aljához viszonyítva merőleges helyzetben kell maradnia, ha a védőszerkezet rugalmasan lett felszerelve.

Amennyiben a kormánykerék állítható, akkor azt egy ülőhelyzetben vezető személy számára a normális vezetéshez szükséges helyzetbe kell állítani.

2.2.

A szabad tér behatárolása a következő:

2.2.1. a referenciasíktól mindkét oldalon 250 mm távolságra elhelyezkedő két függőleges sík, az ülés referenciapontja fölött 300 mm magasságig;

2.2.2. két párhuzamos sík, amelyek a 2.2.1. pont szerinti sík felső szélétől az ülés referenciapontjától mérve legfeljebb 900 mm-ig nyúlnak, és olyan szögben haladnak, hogy a sík legfelső pontja - az oldalnyomás alkalmazási oldalán - legalább 100 mm távolságra van a vonatkozási síktól;

2.2.3. vízszintes sík, amely az ülés referenciapontja felett 900 mm magasságban halad;

2.2.4. a referenciasíkra merőleges ferde sík, amely az ülés referenciapontja feletti 900 mm magas pontot és a háttámasz leghátsó pontját is magába foglalja;

2.2.5. egy felület - amely szükség esetén görbült is lehet - mely a referenciasíkra merőleges és függőleges, továbbá az ülés leghátsó pontjától a háttámlát is érintve teljes hosszában lefelé terjed;

2.2.6. egy görbült felület, amely vonatkozási síkra merőlegesen 120 mm-es sugárral érintőlegesen csatlakozik a 2.2.3., valamint 2.2.4. pont szerinti síkokhoz;

2.2.7. egy görbült felület, amely a vonatkozási síkra merőlegesen elölről 400 mm távolságra 900 mm-es sugárral érintőlegesen csatlakozik a 2.2.3. pont szerinti síkhoz, és hátsó része 150 mm távolságra van az ülés referenciapontja előtt;

2.2.8. egy ferde sík, amely a referenciasíkra merőlegesen, a 2.2.7. pont szerinti felülethez az elülső szélével csatlakozik, és 40 mm távolságra esik a kormánykeréktől. Amennyiben a kormánykerék emelt állású, akkor ezt a síkot a 2.2.7. pont szerinti görbült felületet érintő sík helyettesítse;

2.2.9. függőleges sík, amely merőleges a referenciasíkra, és a kormánykerék előtt 40 mm távolságra van;

2.2.10. az ülés referenciapontján átmenő vízszintes sík;

2.2.11. a megfordítható vezetőhellyel rendelkező traktorok esetében a távolságot a kormánykerék és az ülés két helyzete által meghatározott két távolság kombinációjával határozzák meg;

2.2.12. olyan traktorok esetében, amelyek további ülésekkel szerelhetők fel, a vizsgálat alapja valamennyi ülésbeszerelési lehetőség vonatkozásában az ülés-referenciapont kombinált távolsága. A védőberendezés nem hatolhat be a különböző ülés-referenciapontok körüli kombinált távolságba;

2.2.13. amennyiben a vizsgálat elvégzése után új üléshelyzetet javasolnak, számítást kell végezni annak meghatározására, hogy az új ülés referenciapontja körüli távolság teljes mértékben megegyezik-e a korábban megállapított távolsággal. Amennyiben nem ez a helyzet áll fenn, új vizsgálat szükséges.

2.3.

2.3.1.

A 2.1. pont szerinti szabad tér meghatározásához az ülés egy tetszőleges vízszintes beállítási tartomány leghátsó helyzetében legyen. Amennyiben a magasságbeállítás és a vízszintesbeállítás egymástól független, akkor az ülést a legnagyobb magasságra kell beállítani.

A referenciapont a IV. melléklet 7. és 8. ábráján bemutatott készülék segítségével határozható meg, amely az ülés emberi testtel történő terhelését helyettesíti. A készülék egy ülőfelületből és kétrészes háttámlából áll. A háttámla alsó lapja az ülőcsont (A) és az ágyék (B) táján csuklósan csatlakozik, és a csukló (B) magassága állítható.

2.3.2.

A referenciapont az ülés hosszirányú szimmetriasíkjának az a pontja, amelyben az alsó háttámla alsó érintősíkja metszi azt a vízszintes síkot, amely az ülőfelület alsó részét 150 mm-re metszi a fent említett érintő előtt.

2.3.3.

Amennyiben az ülést szabad rugóúttal látták el (függetlenül attól, hogy ez a vezető súlyához állítható vagy sem) akkor ezt úgy kell beállítani, hogy az a lengőtartomány közepébe kerüljön.

A készüléket az ülésre kell helyezni, és az (A) csukló előtt 50 mm-rel 550 N erővel kell terhelni, miközben a háttámlalapokat enyhén és érintőlegesen a háttámlához kell nyomni.

2.3.4.

Amennyiben nem határozható meg érintő a háttámla alsó részéhez (az ágyék alatt vagy felett), akkor az alábbiak szerint kell eljárni:

2.3.4.1. ha az ágyék alatti tartományban nem lehet érintő, akkor a háttámla alsó lapját függőlegesen a háttámlának kell nyomni;

2.3.4.2. ha az ágyék felett nem határozható meg érintő, akkor a (B) csuklót 230 mm magasságban rögzíteni kell az ülés referenciapontja felett, amennyiben a háttámla alsó lapja függőleges helyzetben van. Ezután a háttámla mindkét lapját enyhén a háttámlához kell nyomni.

3. ELLENŐRZÉSEK ÉS MÉRÉSEK

3.1. Szabad tér

Minden vizsgálat alkalmával ellenőrizni kell, hogy a védőszerkezet valamely része nem hatolt-e be a vezetőülés körüli 2.1. pont szerint meghatározott szabad térbe. Meg kell vizsgálni, hogy a szabad tér valamely része nincs-e a védőszerkezet védelmén kívül. Ez akkor következik be, ha a szabad tér valamely része érintkezésbe kerülne a talajjal, amikor a traktor arra az oldalra borul, amelyre a terhelést ráadták (a gyártó által megadott legkisebb gumiabroncsok és nyomtáv alkalmazásával).

3.2. Maradandó alakváltozás

A vizsgálatok befejezését követően meg kell határozni a védőszerkezet maradandó alakváltozását. Ehhez a vizsgálat megkezdése előtt meg kell határozni az alapvető védőszerkezet-elemek helyzetét az ülés referenciapontjához képest.

IV. MELLÉKLET

ÁBRÁK

1. ábra: Oldalirányú terhelés támadáspontja

2. ábra: Hosszirányú hátsó terhelés támadáspontja

3. ábra: A nyomóvizsgálat egy lehetséges megoldása

4a. ábra: Erő/alakváltozási görbe - túlterhelési vizsgálat nem szükséges

4b. ábra: Erő/alakváltozási görbe - túlterhelési vizsgálatot kell végezni

4c. ábra: Erő/alakváltozási görbe - a túlterhelési vizsgálatot folytatni kell

5. ábra: A fogalmak magyarázata; rugalmas, maradandó és összes alakváltozás

6a. ábra: A szabadtér oldalnézete

6b. ábra: A szabadtér elől/hátulnézete

6c. ábra: Izometrikus nézet

7. ábra: Az ülés referenciapontját meghatározó készülék

8. ábra: Az ülés referenciapontjának meghatározása

3. ábra

A nyomóvizsgálat egy lehetséges megoldása

1. aF' Referencia pont = 0,95 D'

1.1. A túlterhelési vizsgálat nem szükséges, mivel aF' < 1,03 F'

4a. ábra

Erő/alakváltozási görbe - túlterhelési vizsgálat nem szükséges

1. aF' Referenciapont = 0,95 D'

1.1. A túlterhelési vizsgálat szükséges, mert aF' < 1,03 F'

1.2. A túlterhelési vizsgálat kielégítő, mert bF' > 0,97 és bF' > 0,8 Fmax

4b. ábra

Erő/alakváltozási görbe - túlterhelési vizsgálat szükséges

1. Referenciapont aF' = 0,95 D' Megjegyzés: Amennyiben bármely pillanatban F' 0,8 F'max alá esik, a szerkezetet el kell utasítani.

1.1.

A túlterhelési vizsgálat nem szükséges, mert aF' < 1,03 F'

1.2.

A túlterhelési-vizsgálatot el kell végezni, ha a bF' < 0,97 F'.

1.3.

Mivel cF' > 0,97 bF' túlterhelési vizsgálatot folytatni kell.

1.4.

Mivel dF' > 0,97 cF' túlterhelési vizsgálatot folytatni kell.

1.5.

A túlterhelési vizsgálat kielégítő cF' > 0,8 Fmax

4c. ábra

Erő/alakváltozási görbe - túlterhelési vizsgálatot folytatni kell

Összes elnyelt energia a túlterhelési vizsgálat után, E'i = Ea + E"i

5. ábra

A fogalmak magyarázata; rugalmas és maradandó alakváltozás

6a. ábra

A szabadtér oldalnézete

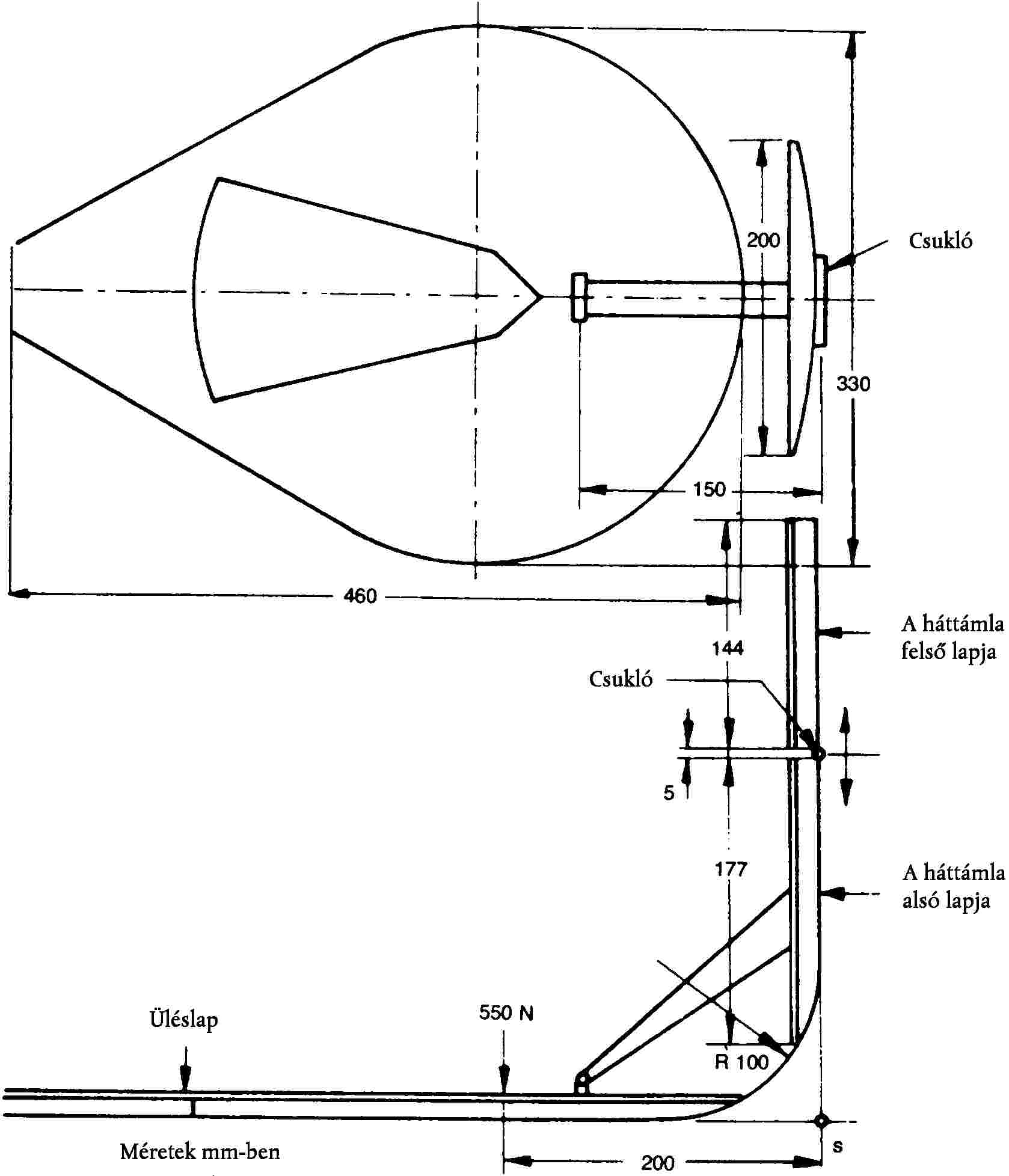

7. ábra

Az ülés referenciapontját meghatározó készülék

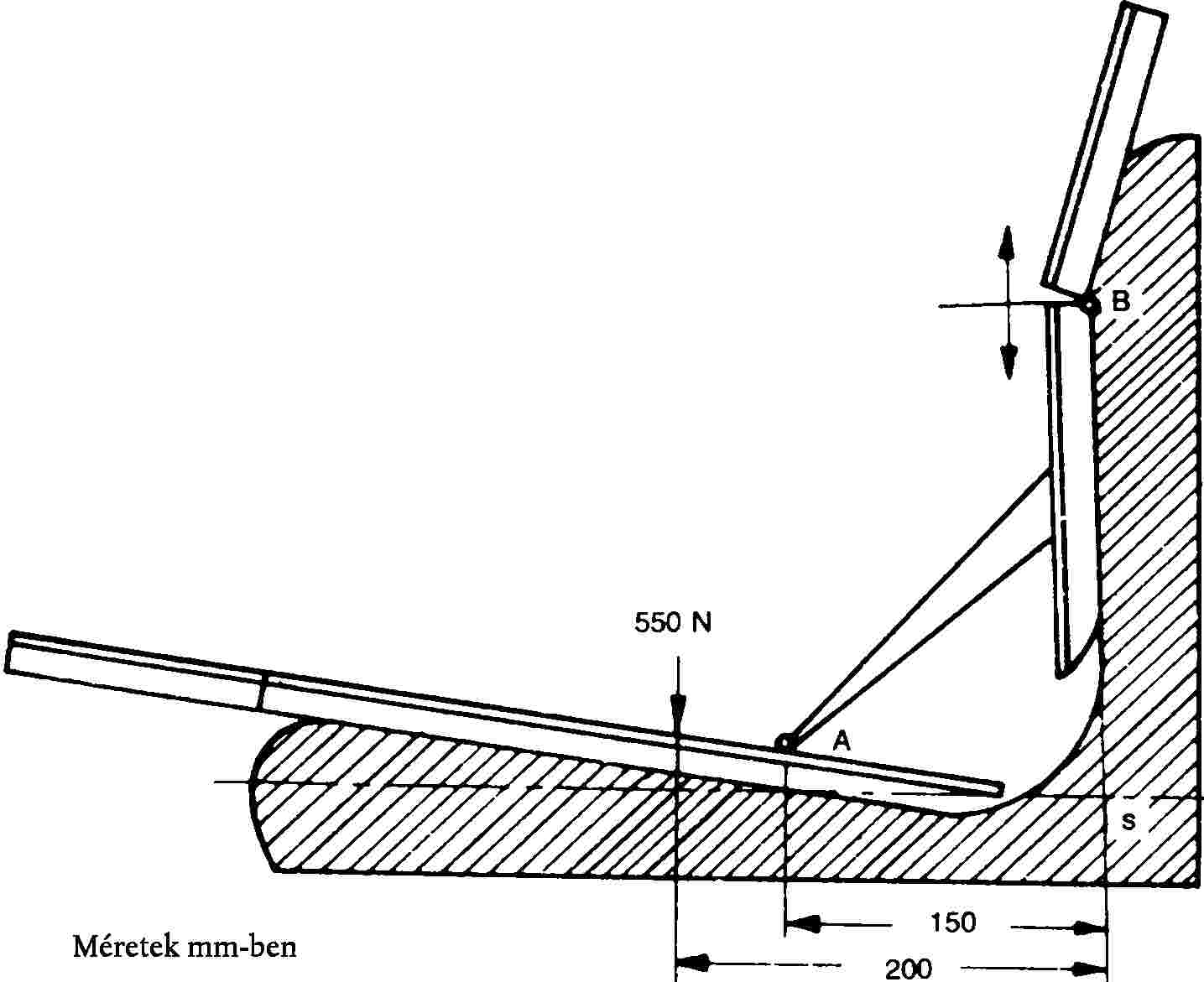

8. ábra

Az ülés referenciapontjának meghatározása

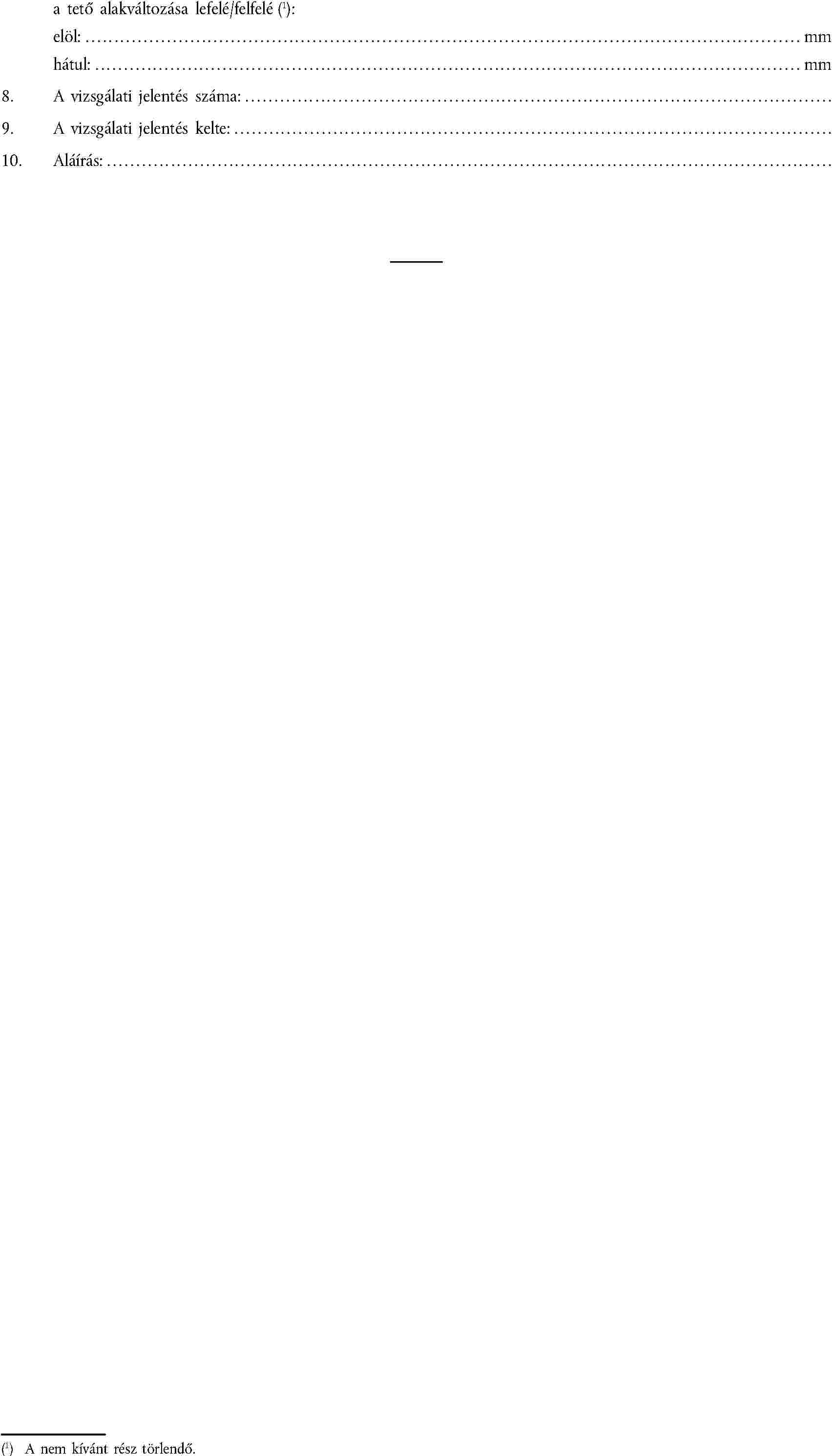

V. MELLÉKLET

MINTA

VIZSGÁLATI JELENTÉS A BORULÁS HATÁSAI ELLENI VÉDŐSZERKEZET (VÉDŐKERET VAGY -FÜLKE) EGK-ALKATRÉSZ-TÍPUSJÓVÁHAGYÁSI VIZSGÁLATÁRÓL A SZERKEZET SZILÁRDSÁGA, VALAMINT A TRAKTORRA VALÓ FELERŐSÍTÉSÉNEK SZILÁRDSÁGA SZEMPONTJÁBÓL

(Statikus vizsgálatok)

VI. MELLÉKLET

JELÖLÉSEK

Az EGK-alkatrész-típusjóváhagyási jel egy négyszög és benne egy kis "e" betű, majd utána az alkatrész-típusjóváhagyást kiadó tagállam megkülönböztető betűjele(i) vagy száma:

1 Németország esetében;

2 Franciaország esetében;

3 Olaszország esetében;

4 Hollandia esetében;

6 Belgium esetében;

9 Spanyolország esetében;

11 az Egyesült Királyság esetében;

13 Luxemburg esetében;

18 Dánia esetében;

EL Görögország esetében;

IRL Írország esetében;

P Portugália esetében;

12 Ausztria esetében;

17 Finnország esetében;

5 Svédország esetében;

8 a Cseh Köztársaság esetében;

29 Észtország esetében;

CY Ciprus esetében;

32 Lettország esetében;

36 Litvánia esetében;

7 Magyarország esetében;

MT Málta esetében;

20 Lengyelország esetében;

26 Szlovénia esetében;

27 Szlovákia esetében;

34 Bulgária esetében;

19 Románia esetében;

A négyszög közelében fel kell tüntetni az EGK-alkatrész-típusjóváhagyás számát is, amely EGK-alkatrész-típusjóváhagyási bizonyítvány számának felel meg, amelyet a borulás hatása elleni védőszerkezet adott típusának szilárdságával és a traktorra szerelés módjával kapcsolatban adtak ki.

Minta az EGK-alkatrész-típusjóváhagyási jelre

Az EGK-alkatrész-típusjóváhagyás jelét egy S betű egészíti ki

A fenti EGK-alkatrész-típusjóváhagyási jellel ellátott védőszerkezetet Németországban (e 1) hagyták jóvá 1471 sz. alatt.

VII. MELLÉKLET

MINTA

EGK-ALKATRÉSZ-TÍPUSJÓVÁHAGYÁSI BIZONYÍTVÁNY

VIII. MELLÉKLET

AZ EGK-TÍPUSJÓVÁHAGYÁS FELTÉTELEI

1.

A traktor gyártója vagy meghatalmazott képviselője kérelmezi a traktor EGK-típusjóváhagyását a védőszerkezet szilárdsága és a traktorra erősítésének szilárdsága tekintetében.

2.

A típus-jóváhagyási vizsgálatokat végrehajtó műszaki szolgálatnak át kell adni a jóváhagyandó traktortípus egy példányát, amelyre a jóváhagyandó védőszerkezetet és csatlakozóját felszerelték.

3.

Az EGK-alkatrész-típusjóváhagyási vizsgálatokat végző műszaki szolgálatnak ellenőriznie kell, hogy a jóváhagyott típusú védőszerkezet megfelelő-e ahhoz a traktortípushoz, amelyhez a típusjóváhagyást kérték. Különösen azt vizsgálja, hogy a védőszerkezet felerősítése megfelel-e annak, amelyet az EGK-alkatrész-típusjóváhagyás megadásakor vizsgáltak.

4.

Az EGK-típusjóváhagyás birtokosa kérheti annak kiterjesztését más védőszerkezet-típusokra is.

5.

Az illetékes hatóságok a kiterjesztést az alábbi feltételekkel adják meg:

5.1. a borulás hatása elleni védőszerkezet új típusa és a traktorra erősítése megkapta az EGK-alkatrész-típusjóváhagyást;

5.2. a védőszerkezetet arra a traktorra tervezték, amelyre az EGK-típusjóváhagyás kiterjesztését kérik;

5.3. a védőszerkezet traktorra erősítése megfelel annak, amelyet az EGK-alkatrész-típusjóváhagyás megadásakor vizsgáltak.

6.

Az EGK-típusjóváhagyási bizonyítványhoz minden típusjóváhagyás vagy a típusjóváhagyás-kiterjesztés megadásakor, megtagadásakor mellékelni kell egy a IX. melléklet szerinti bizonyítványt.

7.

Amennyiben a traktortípusra vonatkozó EGK-típus-jóváhagyási kérelmet ugyanakkor nyújtották be, mint amikor az adott traktortípusra szerelendő védőszerkezet EGK-alkatrész-típusjóváhagyását is kérelmezik, akkor e melléklet 2. és 3. pontjában megadott ellenőrzéseket nem kell végrehajtani.

IX. MELLÉKLET

MINTA

( 1 ) HL C 296., 1978.12.11., 69. o.

( 2 ) HL C 128., 1979.5.21., 18. o.

( 3 ) HL L 84., 1974.3.28., 10. o.

( 4 ) HL L 220., 1977.8.29., 1. o.
