A Tanács irányelve (1986. május 26.) a keskeny nyomtávú kerekes mezőgazdasági és erdészeti traktorok hátul felszerelt, borulás hatása elleni védőszerkezeteiről

A TANÁCS IRÁNYELVE

(1986. május 26.)

a keskeny nyomtávú kerekes mezőgazdasági és erdészeti traktorok hátul felszerelt, borulás hatása elleni védőszerkezeteiről

(86/298/EGK)

AZ EURÓPAI KÖZÖSSÉGEK TANÁCSA,

tekintettel az Európai Gazdasági Közösséget létrehozó szerződésre és különösen annak 100. cikkére,

tekintettel a Bizottság javaslatára ( 1 ),

tekintettel az Európai Parlament véleményére ( 2 ),

tekintettel a Gazdasági és Szociális Bizottság véleményére ( 3 ),

mivel a legutóbb Spanyolország és Portugália csatlakozási okmányával módosított, a kerekes mezőgazdasági vagy erdészeti traktorok típusjóváhagyására vonatkozó tagállami jogszabályok közelítéséről szóló, 1974. március 4-i 74/150/EGK tanácsi irányelv ( 4 ) megállapítja, hogy az egyes traktoralkatrészek vagy -jellemzők tekintetében az EGK-típus-jóváhagyásii eljárás végrehajtásához szükséges rendelkezéseket külön irányelvekben határozzák meg; mivel a legutóbb Spanyolország és Portugália csatlakozási okmányával módosított 77/536/EGK ( 5 ) és 79/622/EGK ( 6 ) irányelvek határozták meg a borulás hatása elleni védőszerkezetekre és ezek traktorra erősítésére vonatkozó rendelkezéseket; mivel a fenti két irányelv a dinamikus, illetve statikus vizsgálati eljárásra egyaránt - a gyártó ezek közül jelenleg bármelyiket alkalmazhatja -, valamint azokra a szokásos traktorokra vonatkozik, amelyek legnagyobb szabad magassága 1000 mm, egyik hajtótengelye rögzített vagy állítható nyomtávja legalább 1150 mm-nél, és a "dinamikus vizsgálatra" vonatkozó irányelv hatálya alá tartozó traktorok esetében a tömeg 1,5 és 4,5 tonna közötti, a "statikus vizsgálatra" vonatkozó irányelv hatálya alá tartozó traktorok esetében legalább 800 kg;

mivel az irányelv hatálya alá tartozó traktorok legnagyobb szabad magassága 600 mm, mindkét tengelyük legnagyobb nyomtávja kisebb, mint 1150 mm, és tömegük nagyobb 600 kg-nál; mivel e, különös tevékenységre használt traktorok borulás hatása elleni védőszerkezeteire a 77/536/EGK és a 79/622/EGK irányelvek előírásaitól eltérő különleges követelmény(ek) vonatkoz(hat)nak;

mivel a műszaki követelmények, amelyeknek a nemzeti jog alapján az ilyen "keskeny nyomtávú" traktoroknak meg kell felelniük, többek között a borulás hatása elleni védőszerkezetekre és ezek traktorra erősítésére is vonatkoznak; mivel ezek a követelmények tagállamonként különböznek egymástól; mivel ezért szükséges, hogy minden tagállam ugyanazokat a követelményeket fogadja el, a meglévő szabályokat kiegészítve, vagy azok helyett, különösen azért, hogy valamennyi traktortípus számára lehetővé tegyék az EGK-típus-jóváhagyási eljárást, amely a 74/150/EGK irányelv tárgya;

mivel ez az irányelv olyan bukóíves, keretes vagy fülkés típusú hátul felszerelt borulás hatása elleni védőszerkezetekre vonatkozik, amelyek szabadterének felső határa 900 mm-re van az ülés referenciapontja felett, annak érdekében, hogy megfelelően nagy helyet vagy szabadteret biztosítson a vezető védelmére; mivel külön irányelvet fognak elfogadni az olyan védőszerkezetek tekintetében, amelyeknek két elöl felszerelt oszlopuk van;

mivel a borulás hatása elleni védőszerkezetekre és ezek traktorra erősítésére vonatkozó összehangolt típus-jóváhagyási eljárás lehetővé teszi minden tagállam részére, hogy ellenőrizze a szerkezet és a vizsgálati követelmények megfelelőségét, továbbá tájékoztassa a többi tagállamot a vizsgálat eredményeiről a borulás hatása elleni védőszerkezetre és ezeknek a traktorhoz erősítésére vonatkozó EGK-típusbizonyítvány másolatának megküldésével, mivel a jóváhagyott típusnak megfelelően gyártott valamennyi szerkezetet adott EGK-típus-jóváhagyási jellel jelölnek, aminek eredményeképpen a többi tagállamban a szerkezet műszaki vizsgálatát nem kell elvégezni; mivel a borulás hatása elleni védőszerkezet többi elemére és jellemzőire vonatkozó közös, különösen a traktor felborulásakor a folyamatos átfordulásokat megakadályozó szerkezetekre és az utasok védelmére vonatkozó követelményeket egy későbbi időpontban határozzák meg;

mivel az összehangolt követelmények elsődleges célja a biztonság javítása a közutakon és az egész Közösségben a munkavégzés során; mivel ezért szükséges ezen irányelv hatálya alá tartozó traktorokra bevezetni azt a kötelezettséget, hogy el legyenek látva a borulás hatása elleni védőszerkezetekkel;

mivel e traktorokra vonatkozó nemzeti jogszabályok közelítése magában foglalja a tagállamok közös követelmények szerint elvégzett vizsgálatainak kölcsönös elismerését,

ELFOGADTA EZT AZ IRÁNYELVET:

1. cikk

Ezt az irányelvet a 74/150/EGK irányelv 1. cikkében meghatározott, az alábbi jellemzőkkel rendelkező traktorokra kell alkalmazni:

- legfeljebb 600 mm szabad magasság az első-, illetve a hátsó tengely legalacsonyabb pontja alatt, a differenciálművet is beleértve,

- a szélesebb gumiabronccsal felszerelt tengely rögzített, vagy állítható legkisebb nyomtávja legfeljebb 1 150 mm lehet; elfogadva, hogy a szélesebb abroncsokkal felszerelt tengely 1 150 mm-es legnagyobb nyomtávra állítható be, a másik tengelynek alkalmasnak kell lennie olyan beállításra, amely biztosítja, hogy a keskenyebb gumiabroncsok külső pereme ne érjen túl a szélesebb gumiabroncsokkal felszerelt tengely abroncsainak külső peremén. Ahol a két tengely azonos méretű kerekekkel és gumiabroncsokkal van felszerelve, ott mindkét tengely rögzített, vagy állítható nyomtávja legfeljebb 1 150 mm,

- 600 kg-nál nagyobb tömeg, és a 74/150/EGK irányelv I. mellékletének 2.4. pontjában meghatározott terheletlen tömegnek megfelelően, az ezen irányelvvel összhangban felszerelt borulás hatása elleni védőszerkezettel és a gyártó által ajánlott legnagyobb kerékabroncsokkal együtt.

2. cikk

(1) Minden tagállam biztosítja a borulás hatása elleni védőszerkezetek és ezek traktorhoz erősítésének az EGK-alkatrész-típusjóváhagyását, amennyiben az megfelel az I-V. mellékletben előírt szerkezeti és vizsgálati követelményeknek.

(2) Az EGK-alkatrész-típusjóváhagyást biztosító tagállam megteszi az igazoláshoz szükséges intézkedéseket és amennyiben szükséges, együttműködik a többi tagállam illetékes hatóságaival annak érdekében, hogy a gyártott modellek megfeleljenek a jóváhagyott típusnak. A vizsgálatok szúrópróbaszerű ellenőrzéssel történnek.

3. cikk

A tagállamok a VI. melléklet szerinti EGK-alkatrész-típus-jóváhagyási jelet adnak a traktor vagy a borulás hatása elleni védőszerkezet gyártójának, vagy meghatalmazott képviselőjének, az olyan borulás hatása elleni védőszerkezet-típusokra és a traktorra erősítésükre vonatkozóan, amelyre a 2. cikknek megfelelően a típusjóváhagyást megadták.

A tagállamok megtesznek minden megfelelő intézkedést annak érdekében, hogy megelőzzék olyan zavart okozó jelek használatát, amelyek alapján a 2. cikk szerinti borulás hatása elleni védőszerkezetek összetéveszthetők más berendezésekkel.

4. cikk

(1) A tagállamok nem tilthatják meg a borulás hatása elleni védőszerkezetek és ezeknek a traktorra erősítő szerkezetének forgalomba hozatalát a szerkezetükre való hivatkozással, amennyiben azok EGK-alkatrész-típus-jóváhagyási jellel rendelkeznek.

(2) Mindemellett a tagállam megtilthatja az EGK-alkatrész-típus-jóváhagyási jellel ellátott borulás hatása elleni védőszerkezet forgalomba hozatalát, ha az lényegesen eltér a jóváhagyott típustól.

E tagállam haladéktalanul értesíti a többi tagállamot és a Bizottságot a megtett intézkedésekről, részletesen megindokolva a döntését.

5. cikk

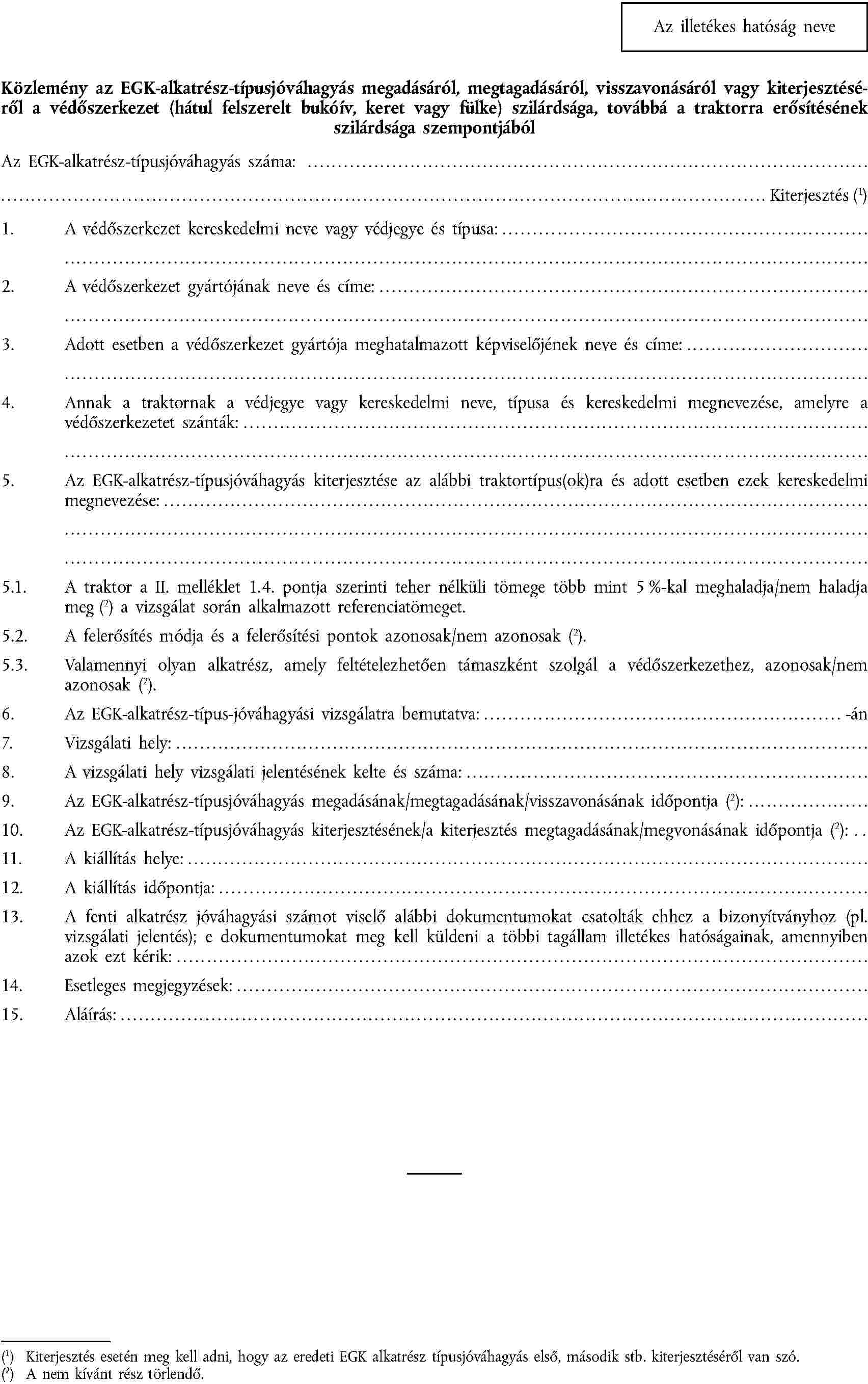

Minden tagállam illetékes hatósága egy hónapon belül elküldi a VII. melléklet szerinti EGK-alkatrész-típusjóváhagyás másolatát a többi tagállam illetékes hatóságának a borulás hatása elleni védőszerkezet minden olyan típusára vonatkozóan, amelyre a jóváhagyást megadták vagy megtagadták.

6. cikk

(1) Amennyiben az a tagállam, amelyik az EGK-alkatrész-típusjóváhagyást megadta, megállapítja, hogy több, ugyanazzal az EGK-alkatrész-típus-jóváhagyási jellel ellátott borulás hatása elleni védőszerkezet és ezek traktorhoz erősítése nem felel meg a jóváhagyott típusnak, megteszi a szükséges intézkedést annak biztosítására, hogy a gyártott darabok a jóváhagyottal megegyezzenek. E tagállam illetékes hatóságai tájékoztatják a többi tagállam illetékes hatóságait a megtett intézkedésekről, amelyek jelentős és ismételt hiányosság esetén egészen az EGK-alkatrész-típusjóváhagyás visszavonásáig terjedhetnek. Az említett hatóságok ugyanilyen intézkedéseket tesznek, ha egy másik tagállam illetékes hatóságai értesítik őket ilyen meg nem egyezésről.

(2) A tagállamok illetékes hatóságai egy hónapon belül értesítik egymást bármely EGK-alkatrész-típusjóváhagyás visszavonásáról és ennek okairól.

7. cikk

Ezen irányelv végrehajtása során elfogadott rendelkezés alapján hozott minden döntést a borulás hatása elleni védőszerkezetek EGK-alkatrész-típusjóváhagyásának megtagadásáról vagy visszavonásáról, illetve azok forgalomba hozatalának vagy használatának megtiltásáról részletesen meg kell indokolni. Az érintett felet a döntésről értesíteni kell, és ezzel egyidejűleg tájékoztatni kell a tagállamokban hatályban lévő jogszabályok szerinti jogorvoslatról és a határidőkről, amelyeken belül a jogorvoslattal élhet.

8. cikk

A tagállamok nem tagadhatják meg a traktorok EGK-típusjóváhagyásának vagy nemzeti típusjóváhagyásának megadását, a borulás hatása elleni védőszerkezetre vagy ennek traktorra erősítő szerkezetére hivatkozva, amennyiben azokat ellátták az EGK-alkatrész-típus-jóváhagyási jellel, és megfelelnek a VIII. melléklet követelményeinek.

9. cikk

A tagállamok nem tagadhatják meg a traktorok értékesítését, nyilvántartásba vételét, forgalomba helyezését vagy használatát a borulás hatása elleni védőszerkezetre vagy ennek traktorra erősítésére hivatkozva, amennyiben azokat ellátták az EGK-alkatrész-típus-jóváhagyási jellel, és megfelelnek a VIII. melléklet követelményeinek.

10. cikk

Ezen irányelv nem befolyásolja a tagállamoknak azt a jogát, hogy - a Szerződés rendelkezéseinek eleget téve - olyan követelményeket írjanak elő, amelyeket a munkavállalók biztonságának megőrzése érdekében a kérdéses traktorok használatakor szükségesnek tartanak, amennyiben ezek nem jelentik a borulás hatása elleni védőszerkezet megváltoztatását ezen irányelvben nem részletezett módon.

11. cikk

(1) Az EGK-típusjóváhagyással kapcsolatban az 1. cikkben említett valamennyi traktort fel kell szerelni borulás hatása elleni védőszerkezettel.

(2) Amennyiben nem a vezetőülés elé felszerelt két oszloppal rendelkező védőszerkezetről van szó, akkor az (1) bekezdésben említett védőszerkezetnek meg kell felelnie ezen irányelv I-IV. mellékletben vagy a 77/536/EGK vagy a 79/622/EGK irányelvben megállapított követelményeknek.

12. cikk

A mellékletekben leírt követelményeknek a műszaki fejlődéshez történő hozzáigazításához szükséges módosításait a 74/150/EGK tanácsi irányelv 13. cikkében szabályozott eljárásnak megfelelően fogadják el.

13. cikk

Az irányelvről történő értesítést követő tizennyolc hónapon belül a Tanács a Bizottság javaslatára a Szerződés rendelkezései alapján ezen irányelv kiegészítése érdekében irányelvet fogad el olyan rendelkezésekkel, amelyekkel a dinamikus vizsgálati eljárásba felveszik a kiegészítő ütésvizsgálatokat.

14. cikk

(1) A tagállamok hatályba léptetik azokat a rendelkezéseket, amelyek szükségesek ahhoz, hogy ennek az irányelvnek az értesítésétől ( 7 ) számított 24 hónapon belül megfeleljenek. Erről haladéktalanul tájékoztatják a Bizottságot.

(2) A tagállamok biztosítják, hogy nemzeti joguknak azokat a főbb rendelkezéseit, amelyeket az irányelv által szabályozott területen fogadnak el, közlik a Bizottsággal.

15. cikk

Ennek az irányelvnek a tagállamok a címzettjei.

A MELLÉKLETEK JEGYZÉKE

I. MELLÉKLET

AZ EGK-ALKATRÉSZ-TÍPUSJÓVÁHAGYÁS FELTÉTELEI

1. A 2008. októberi C(2008) 128 OECD-határozat 7. kódexének ( 8 ) 1. pontjában előírt meghatározások és követelmények alkalmazandók - az 1.1. pont (Mezőgazdasági és erdészeti traktorok) kivételével -, amelyek szövege a következő: "1. Fogalommeghatározások

1.1.

[nem alkalmazható]

1.2. Borulásvédelmi szerkezet (ROPS)

»Borulásvédelmi szerkezet« (biztonsági fülke vagy keret) (a továbbiakban: védőszerkezet): az a szerkezeti elem a traktoron, amelynek alapvető célja, hogy megelőzze vagy korlátozza azokat a veszélyeket, amelyek a vezetőt abban az esetben érhetik, ha a traktor üzemszerű használat közben felborul.

A borulásvédelmi szerkezet jellemzője, hogy elég nagy szabad teret biztosít ahhoz, hogy megvédje a vezetőt, aki ülhet akár a védőszerkezet védelmében, akár a szerkezet külső éleit a traktor bármely olyan részével összekötő egyenesek által határolt térben, amely érintkezésbe kerülhet a sík talajjal, és amely borulás esetén képes a traktort az adott helyzetben megtartani.

1.3. Nyomtáv

1.3.1. Előzetes fogalommeghatározás: a kerék szimmetriasíkja

A kerék szimmetriasíkja egyenlő távolságra található a keréktárcsák külső élén értelmezett kerületét magában foglaló két síktól.

1.3.2. A nyomtáv meghatározása

A kerék tengelyén keresztülhaladó függőleges sík egyenes vonalban metszi a szimmetriasíkot; ez az egyenes egy pontban találkozik az alátámasztó felülettel. Ha a traktor azonos tengelyén található kerekek esetében így meghatározott két pont A és B, akkor a nyomtáv az A és a B pont közötti távolság. A nyomtávot ilyen módon mind az első, mind a hátsó kerekek tekintetében meg lehet határozni. Ikerkerekek esetében a nyomtáv a kerékpárok szimmetriasíkjainak megfelelő két sík közötti távolság.

1.3.3. További fogalommeghatározás: a traktor szimmetriasíkja

Az A és a B pontnak a traktor hátsó tengelyére vonatkozó szélső helyzete adja meg a nyomtáv lehetséges legnagyobb értékét. Az AB szakasszal a szakasz középpontjánál derékszöget bezáró függőleges sík a traktor szimmetriasíkja.

1.4. Tengelytáv

Az első kerekek, illetve a hátsó kerekek tekintetében a fentiek szerint meghatározott két AB szakaszon keresztülhaladó függőleges síkok közötti távolság.

1.5. Az ülés ellenőrzési pontjának meghatározása; az ülés beállítása a vizsgálathoz

1.5.1. Az ülés ellenőrzési pontja (ÜEP) ( 9 )(nemzetközi anyagokban SIP-ként jelölve)

Az ülés ellenőrzési pontját az ISO 5353:1995 szabvány szerint kell meghatározni.

1.5.2. Az ülés helyzete és beállítása a vizsgálathoz

1.5.2.1. amennyiben a háttámla és az ülőfelület állítható, akkor úgy kell ezeket beállítani, hogy az ülés ellenőrzési pontja a hátsó, legfelső helyzetében legyen;

1.5.2.2. amennyiben az ülés rugózott, akkor rugózását útjának közepén rögzíteni kell, kivéve, ha ez ellentétes az ülés gyártójának egyértelmű utasításaival;

1.5.2.3. azon esetekben, amikor az ülés helyzete csak hosszanti irányban és függőlegesen állítható be, az ülés ellenőrzési pontján átmenő hosszanti tengelynek párhuzamosnak kell lennie a traktornak a kormánykerék középpontján átmenő függőleges hosszanti síkjával, és ettől a síktól legfeljebb 100 mm-re helyezkedhet el.

1.6. Védett tér

1.6.1. Referenciasík

A védett tér a 7.1. és a 7.2. ábrán látható. A védett tér meghatározása a referenciasíkhoz és az ülés ellenőrzési pontjához (ÜEP) képest történik. A referenciasík egy olyan függőleges sík, amely általában a traktor hosszanti síkja, valamint átmegy az ülés ellenőrzési pontján és a kormánykerék középpontján. A referenciasík általában egybeesik a traktor hosszanti szimmetriasíkjával. Rakodás során a referenciasík az üléssel és a kormánykerékkel együtt vízszintesen eltolódik, de merőleges marad a traktorra, illetve a borulásvédelmi szerkezet aljára. A védett tér az 1.6.2. és az 1.6.3. pont alapján határozható meg.

1.6.2. A védett tér meghatározása nem megfordítható üléssel felszerelt traktorok esetében

A nem megfordítható üléssel felszerelt traktorok szabad terét az alábbi 1.6.2.1-1.6.2.13. pont határozza meg; ha a traktor vízszintes felületen áll, és amennyiben az ülés állítható, a hátsó, legfelső helyzetbe ( 10 ) van állítva, illetve amennyiben a kormánykerék állítható, az ülő vezető számára középső helyzetbe van állítva, a szabad teret a következő síkok határolják:

1.6.2.1. az A1 B1 B2 A2 vízszintes sík (810 + av) mm-rel az ülés ellenőrzési pontja (ÜEP) felett úgy, hogy a B1 B2 egyenes (ah - 10) mm-re az ÜEP mögött található;

1.6.2.2. a referenciasíkra merőleges H1 H2 G2 G1 ferde sík, amely a B1 B2 egyenes mögött 150 mm-rel található pontot és az ülés háttámlájának leghátsó pontját is magában foglalja;

1.6.2.3. a referenciasíkra merőleges A1 A2 H2 H1 hengeres felület, amelynek sugara 120 mm, és amely érinti a fenti 1.6.2.1. és 1.6.2.2. pontban meghatározott síkokat;

1.6.2.4. a referenciasíkra merőleges B1 C1 C2 B2 hengeres felület, amelynek sugara 900 mm, 400 mm-re előrenyúlik, és amely a B1 B2 egyenes mentén érinti a fenti 1.6.2.1. pontban meghatározott síkot;

1.6.2.5. a referenciasíkra merőleges C1 D1 D2 C2 ferde sík, amely a fenti 1.6.2.4. pontban meghatározott felületig terjed, és 40 mm-re esik a kormánykerék elülső külső élétől. A kormánykerék emelt állása esetén ez a sík a B1 B2 egyenestől a fenti 1.6.2.4. pontban meghatározott felületet érintve nyúlik előre;

1.6.2.6. a referenciasíkra merőleges D1 K1 E1 E2 K2 D2 függőleges sík, amely 40 mm-re esik a kormánykerék elülső külső élétől;

1.6.2.7. az ülés ellenőrzési pontja (ÜEP) alatt (90-av) mm-re található ponton keresztülhaladó E1 F1 P1 N1 N2 P2 F2 E2 vízszintes sík;

1.6.2.8. a G1 L1 M1 N1 N2 M2 L2 G2 felület szükség esetén a fenti 1.6.2.2. pontban meghatározott sík alsó határától a fenti 1.6.2.7. pontban meghatározott vízszintes síkig görbül, merőleges a referenciasíkra, és teljes hosszában érinti az ülés háttámláját;

1.6.2.9. a K1 I1 F1 E1 és a K2 I2 F2 E2 függőleges sík a referenciasík két oldalán, attól 250 mm távolságra, azzal párhuzamosan helyezkedik el, és a fenti 1.6.2.7. pontban meghatározott vízszintes sík felett 300 mm-re ér véget;

1.6.2.10. az A1 B1 C1 D1 K1 I1 L1 G1 H1 és az A2 B2 C2 D2 K2 I2 L2 G2 H2 ferde, párhuzamos sík a fenti 1.6.2.9. pontban meghatározott síkok felső élétől indul ki, és a rakodás oldalán a referenciasíktól legalább 100 mm-re csatlakozik a fenti 1.6.2.1. pontban meghatározott vízszintes síkhoz;

1.6.2.11. a Q1 P1 N1 M1 és a Q2 P2 N2 M2 függőleges síkrész a referenciasík két oldalán, attól 200 mm távolságra, azzal párhuzamosan helyezkedik el, és a fenti 1.6.2.7. pontban meghatározott vízszintes sík felett 300 mm-re ér véget;

1.6.2.12. az I1 Q1 P1 F1 és az I2 Q2 P2 F2 függőleges síkrész merőleges a referenciasíkra és (210-ah) mm-re helyezkedik el az ülés ellenőrzési pontja előtt;

1.6.2.13. az I1 Q1 M1 L1 és az I2 Q2 M2 L2 vízszintes síkrész 300 mm-re helyezkedik el a fenti 1.6.2.7. pontban meghatározott sík felett.

1.6.3. A védett tér meghatározása megfordítható vezetőhellyel felszerelt traktorok esetében

A megfordítható vezetőhellyel (vagyis megfordítható üléssel és kormánykerékkel) rendelkező traktorok esetében a védett tér a kormánykerék és az ülés két helyzete által meghatározott két védett tér burkolófelülete;

1.6.4. Kiegészítő ülések (utasülés)

1.6.4.1. Olyan traktorok esetében, amelyekbe kiegészítő üléseket lehet beszerelni, a vizsgálatok során az összes lehetséges kiegészítő ülés ellenőrzési pontját magában foglaló burkolófelületet kell használni. A védőszerkezet nem eshet a különböző ülések ellenőrzési pontjait magában foglaló nagyobb védett téren belülre.

1.6.4.2. Amennyiben a vizsgálat elvégzése után új lehetőséget kínálnak az ülések elrendezésére, meg kell határozni, hogy az új ülés ellenőrzési pontja körüli védett tér teljes mértékben a korábban megállapított burkolófelületen belülre esik-e. Amennyiben nem, új vizsgálatot kell végezni.

1.7. Mérési tűréshatárok

Hosszméret : ± 3 mm kivéve

gumiabroncsok alakváltozása

:

± 1 mm

a védőszerkezet alakváltozása vízszintes terhelés esetén

:

± 1 mm

a lengőtömeg esési magassága

:

± 1 mm

Tömeg

:

± 1 %

Erők

:

± 2 %

Szögek

:

± 2°

1.8. Jelölések ah (mm) Az ülés vízszintes állítási tartományának fele av (mm) Az ülés függőleges állítási tartományának fele B (mm) A traktor legkisebb szélessége B6 (mm) A védőszerkezet legnagyobb külső szélessége D (mm) A védőszerkezet alakváltozása az ütközési pontban (dinamikus vizsgálatok), illetve alakváltozás a terhelés helyén és irányában (statikus vizsgálatok) D' (mm) A szerkezet alakváltozása a szükséges számított energiánál Ea (J) Elnyelt alakváltozási energia abban a pontban, ahol a terhelést megszüntették. Az F-D görbén belüli terület Ei (J) Elnyelt alakváltozási energia. Az F-D görbén belüli terület E'i (J) Repedés vagy törés keletkezését követő további terhelés után elnyelt alakváltozási energia E''i (J) A túlterheléses vizsgálat alatt elnyelt alakváltozási energia olyan esetben, amikor a terhelést megszüntették, mielőtt a túlterhelési vizsgálat megkezdődött volna. Az F-D görbén belüli terület Eil (J) Hosszirányú terhelés során elnyelendő bemenő energia Eis (J) Oldalirányú terhelés során elnyelendő bemenő energia F (N) Statikus terhelőerő F' (N) Az E'i-nek megfelelő szükséges számított energiához tartozó terhelőerő F-D Erő-alakváltozás görbe Fmax (N) A terhelés során előforduló legnagyobb statikus erő, a túlterhelés kivételével Fv (N) Függőleges nyomóerő H (mm) A lengőtömeg esési magassága (dinamikus vizsgálatok) H' (mm) A lengőtömeg esési magassága kiegészítő vizsgálatnál (dinamikus vizsgálatok) I (kgm2) A traktor hátsó kerekeinek középvonalára számított, a hátsó kerekek tömegétől független vonatkoztatási tehetetlenségi nyomaték L (mm) A traktor vonatkoztatási tengelytávja M (kg) A traktor referenciatömege a szilárdsági vizsgálatoknál, a II. melléklet 3.1.1.4. pontja szerint

2.

2.1.

A borulás hatása elleni védőszerkezeteket és a traktorra erősítésüket úgy kell megtervezni és kialakítani, hogy teljesüljön a fenti 1.1. pontban meghatározott alapvető cél.

2.2.

Ez a feltétel akkor tekinthető teljesítettnek, ha a II. és a III. melléklet követelményei teljesülnek.

3.

3.1.

A borulás hatása elleni védőszerkezet és a traktorra erősítés szilárdságára vonatkozóan az EGK-alkatrész-típus-jóváhagyási kérelmet a traktor vagy a védőszerkezet gyártója vagy meghatalmazott képviselője nyújtja be.

3.2.

Az EGK-alkatrész-típus-jóváhagyási kérelemhez három példányban mellékelni kell az alábbi dokumentumokat és adatokat:

- általános elrendezési rajz a rajzon megadott léptéknek megfelelően, vagy a védőszerkezet fő méreteinek megadásával. E rajznak főként a rögzítés részleteit kell bemutatnia,

- a felerősítés részleteit oldalról és hátulról bemutató fényképek,

- a védőszerkezet rövid leírása, beleértve a szerkezetet, a traktorra erősítés részleteit, és - szükség esetén - a burkolattal kapcsolatos részleteket, a hozzáférés és a kimenekülés módját, a belső párnázással kapcsolatos részleteket és a folyamatos borulás megakadályozására szolgáló sajátosságokat, valamint a fűtés és a szellőztetés részleteit,

- a szerkezeti részekhez felhasznált anyagok, beleértve a csatlakoztató és a rögzítőcsavarokat is (lásd V. mellékletet).

3.3.

Az EGK-alkatrész-típus-jóváhagyási vizsgálat végrehajtásáért felelős műszaki szolgálatnak át kell adni egy olyan traktort, amely annak a traktortípusnak a mintája, amelyre a jóváhagyandó védőszerkezetet tervezték. A traktorra fel kell szerelni a borulás hatása elleni védőszerkezetet.

3.4.

Az EGK-alkatrész-típusjóváhagyás birtokosa kérheti a jóváhagyás kiterjesztését más traktortípusokra is. Az eredeti EGK-típusjóváhagyást megadó illetékes hatóság megadja a jóváhagyás kiterjesztését is, amennyiben a jóváhagyott védőszerkezet és azok a traktortípus(ok), amely(ek)re a kiterjesztést kérik, megfelelnek az alábbi feltételeknek:

- a II. melléklet 1.4. pontja szerinti teher nélküli traktor tömege nem haladja meg 5 %-nál nagyobb mértékben a vizsgálatnál használt referenciatömeget,

- a tengelytáv vagy a hátsó kerekek tengelyére számított tehetetlenségi nyomaték nem nagyobb, mint a referencia-nyomtáv vagy tehetetlenségi nyomaték,

- a felerősítés módja és a felerősítési pontok azonosak a traktoron,

- az olyan alkatrészek, mint a sárvédők és a motorháztető, amelyek a védőszerkezet megtámasztására szolgálhatnak, azonos szilárdságúak és - a védőszerkezethez képest - azonos helyen vannak;

- az ülésnek, valamint a kormánykeréknek a védőszerkezethez viszonyított kritikus méreteit és elrendezését, valamint azoknak a pontoknak a védőszerkezethez viszonyított elrendezését, amelyek merevnek minősülnek és amelyeket figyelembe kell venni a szabadtér védelme igazolásának céljából, úgy kell kialakítani, hogy az egyes vizsgálatok során a szerkezet védje a szabadteret, miután ez utóbbinak alakja a különböző vizsgálatok eredményeképpen megváltozott.

4.

4.1. A jóváhagyott típusnak megfelelő valamennyi védőszerkezetet az alábbi jelölésekkel kell ellátni:

4.1.1.

Védjegy vagy kereskedelmi név.

4.1.2.

A VI. mellékletben található mintának megfelelő EGK-alkatrész-típus-jóváhagyási jel.

4.1.3.

A védőszerkezet sorozatszáma.

4.1.4.

Annak (azoknak) a traktor(ok)nak a gyártmánya és típusa(i), amely(ek)re a védőszerkezetet tervezték.

4.2.

Mindezeket az adatokat fel kell tüntetni egy kisméretű adattáblán.

4.3.

A szóban forgó jelölések láthatók, olvashatók és kitörölhetetlenek legyenek.

II. MELLÉKLET

Műszaki követelmények

A keskeny nyomtávú kerekes mezőgazdasági vagy erdészeti traktorok hátul felszerelt, borulásvédelmi szerkezet EK-típusjóváhagyásának műszaki követelményeit - a 3.1.4. (Vizsgálati jelentés), a 3.3.1. (Adminisztratív kiterjesztések), a 3.4. (Jelölés) és a 3.6. (Biztonságiöv-rögzítés hatása) kivételével - a 2008. októberi C(2008) 128 OECD-határozat 7. kódexének 3. pontja tartalmazza, amelynek szövege a következő:

"3. SZABÁLYOK ÉS IRÁNYMUTATÁSOK

3.1. A borulásvédelmi szerkezetek és traktorra erősítésük szilárdságának vizsgálati feltételei

3.1.1. Általános előírások

3.1.1.1. A vizsgálat célja

Egyedi berendezések felhasználásával olyan vizsgálatok végrehajtása, amelyekkel modellezni lehet a traktor borulásakor a védőszerkezetre ható terheléseket. Ezek a vizsgálatok lehetővé teszik a védőszerkezet, a traktorra erősítés, valamint az összes - a vizsgálati terhelést átadó - traktoralkatrész szilárdságának megfigyelését.

3.1.1.2. Vizsgálati módszerek

A vizsgálatokat a dinamikus vagy a statikus eljárás szerint lehet végezni. A két eljárást egyenértékűnek tekintik.

3.1.1.3. A vizsgálatok előkészítésére vonatkozó általános szabályok

3.1.1.3.1. A védőszerkezetnek meg kell felelnie a sorozatgyártás előírásainak. A gyártó által javasolt módon kell felszerelni egy olyan traktorra, amelyre tervezték.

Megjegyzés: A statikus vizsgálatokhoz nem szükséges egy teljes traktor, de a védőszerkezet és a traktor azon alkatrészei, amelyekre a védőszerkezetet felszerelik, üzemszerű egységet (a továbbiakban: szerkezet) kell, hogy alkossanak.

3.1.1.3.2. Az összeszerelt traktorra (vagy a szerkezetre) mind a statikus vizsgálathoz, mind a dinamikus vizsgálathoz fel kell szerelni a sorozatgyártás összes, a szereléshez szükséges alkatrészeit, amelyek a védőszerkezet szilárdságát befolyásolhatják, vagy a szilárdsági vizsgálat elvégzéséhez szükségesek.

Azokat az alkatrészeket, amelyek a védett térben veszélyt jelenthetnek, szintén fel kell szerelni a traktorra (vagy a szerkezetre), hogy vizsgálni lehessen, vajon teljesülnek-e az Elfogadási kritériumok című, 3.1.3. pontban előírt követelmények. A traktor vagy a védőszerkezet összes alkatrészét - beleértve az időjárás ellen védő részeket is - fel kell szerelni, vagy a rajzokon ábrázolni kell.

3.1.1.3.3. A szilárdsági vizsgálatokhoz el kell távolítani az összes leszerelhető burkolatot és nem teherviselő alkatrészt, hogy ezek ne növelhessék a védőszerkezet szilárdságát.

3.1.1.3.4. A kerekek nyomtávját úgy kell beállítani, hogy a borulásvédelmi szerkezet a vizsgálatok során lehetőleg ne támaszkodjon a gumiabroncsokra. Statikus vizsgálat esetén a kerekeket le lehet szerelni.

3.1.1.4. A traktor referenciatömege a szilárdsági vizsgálatoknál

A lengőtömeg esési magassága, a terhelési energiák és a nyomóerők kiszámítására szolgáló képletekben alkalmazott M referenciatömeg a traktornak a választható tartozékok nélkül, de legalább a hűtőfolyadékkal, a kenőanyaggal, az üzemanyaggal, a szerszámokkal és a védőszerkezettel együtt számolt tömegével egyenlő. Nem kell figyelembe venni a kiegészítő első és hátsó súlyokat, a gumiabroncsok súlyát, a felszerelt eszközöket, berendezéseket vagy a különleges alkatrészeket.

3.1.2. Vizsgálatok

3.1.2.1. A vizsgálatok sorrendje

A vizsgálatok sorrendje a 3.2.1.1.6., a 3.2.1.1.7., a 3.2.2.1.6. és a 3.2.2.1.7. pontban említett kiegészítő vizsgálatok nélkül a következő:

1. ütésvizsgálat (dinamikus vizsgálat) vagy terhelés (statikus vizsgálat) a szerkezet hátsó részén (lásd a 3.2.1.1.1. és a 3.2.2.1.1. pontot);

2. nyomóvizsgálat hátul (dinamikus vagy statikus vizsgálat) (lásd a 3.2.1.1.4. és a 3.2.2.1.4. pontot);

3. ütésvizsgálat (dinamikus vizsgálat) vagy terhelés (statikus vizsgálat) a szerkezet elülső részén (lásd a 3.2.1.1.2. és a 3.2.2.1.2. pontot);

4. ütésvizsgálat (dinamikus vizsgálat) vagy terhelés (statikus vizsgálat) a szerkezet oldalán (lásd a 3.2.1.1.3. és a 3.2.2.1.3. pontot);

5. nyomóvizsgálat a szerkezet elején (dinamikus vagy statikus vizsgálat) (lásd a 3.2.1.1.5. és a 3.2.2.1.5. pontot).

3.1.2.2. Általános előírások

3.1.2.2.1. Amennyiben a vizsgálat során a traktort tartó készülék bármelyik része eltörik vagy elmozdul, a vizsgálatot meg kell ismételni.

3.1.2.2.2. A vizsgálatok során a traktoron vagy a védőszerkezeten nem végezhetők javítások vagy beállítások.

3.1.2.2.3. A vizsgálatok során a traktor sebességváltójának üres helyzetben, a fékeknek kiengedett állapotban kell lenniük.

3.1.2.2.4. Amennyiben a traktoron a traktorváz és a kerekek között rugózás van, a vizsgálatok alatt ki kell iktatni.

3.1.2.2.5. Az első ütést (dinamikus vizsgálat esetén) vagy az első terhelést (statikus vizsgálat esetén) a védőszerkezet hátsó részének azon az oldalán kell végezni, amelyiken a vizsgálatot végző hatóságok véleménye szerint az ütések és terhelések sorozata a szerkezet szempontjából legkedvezőtlenebb feltételeket eredményezi. Az oldalirányú ütést, illetve terhelést és a hátulról történő ütést és terhelést a védőszerkezet hosszanti szimmetriasíkjának mindkét oldalán el kell végezni. Az elölről történő ütést vagy terhelést a védőszerkezet hosszanti szimmetriasíkjának ugyanazon az oldalán kell végezni, mint az oldalirányú terhelést vagy ütést.

3.1.3. Elfogadási kritériumok

3.1.3.1. A védőszerkezet megfelel a szilárdsági követelményeknek, ha teljesülnek a következő feltételek:

3.1.3.1.1. a dinamikus vizsgálati eljárás során valamennyi vizsgálat után a 3.2.1.2.1. pont meghatározása szerint töréstől és repedéstől mentes. Amennyiben a dinamikus vizsgálat során jelentős törések vagy repedések keletkeznek, akkor közvetlenül az ezeket kiváltó vizsgálat után a 3.2.1.1.6. vagy a 3.2.1.1.7. pontban meghatározott további ütésvizsgálatot vagy nyomóvizsgálatot kell végrehajtani;

3.1.3.1.2. statikus vizsgálat során annál a pontnál, ahol valamennyi előírt horizontális terhelési vizsgálatnál vagy a túlterhelési vizsgálatnál elérik az előírt energiaszintet, az erőhatásnak nagyobbnak kell lennie mint 0,8 F;

3.1.3.1.3. amennyiben a statikus vizsgálat során a nyomóerő alkalmazásának eredményeként törések vagy repedések keletkeznek, akkor közvetlenül az ezeket kiváltó nyomóvizsgálat után a 3.2.2.1.7. pontban meghatározott további nyomóvizsgálatot kell végrehajtani;

3.1.3.1.4. a vizsgálatok alatt - a túlterhelési vizsgálat kivételével - a védőszerkezet egyetlen alkatrésze sem hatolhat be az I. melléklet 1.6. pontjában meghatározott védett térbe;

3.1.3.1.5. a vizsgálatok alatt - a túlterhelési vizsgálat kivételével - a védett tér valamennyi részét a védőszerkezetnek kell biztosítania a 3.2.1.2.2. és a 3.2.2.2.2. pont szerint;

3.1.3.1.6. a vizsgálatok alatt a védőszerkezet nem gyakorolhat nyomást az ülésszerkezetre;

3.1.3.1.7. a 3.2.1.2.3. és a 3.2.2.2.3. pontnak megfelelően mért rugalmas alakváltozás legfeljebb 250 mm lehet.

3.1.3.2. A tartozékok nem jelenthetnek veszélyt a vezető számára. A traktornak nem lehet olyan kiálló alkatrésze vagy tartozéka, amelyik felboruláskor megsebesíthetné a vezetőt, vagy olyan alkatrésze vagy tartozéka, amelyik a szerkezet alakváltozásának következtében beszoríthatná a vezetőt, pl. a lábszáránál vagy lábfejénél.

3.1.4.

[nem alkalmazható]

3.1.5. Eszközök és berendezések a dinamikus vizsgálatokhoz

3.1.5.1. Lengőtömeg

3.1.5.1.1. A lengőtömeget két lánccal vagy drótkötéllel kell felerősíteni úgy, hogy a forgáspontok legalább 6 méter magasan legyenek a talaj felett. Gondoskodni kell olyan eszközökről, amelyekkel egymástól függetlenül állítható a tömeg esési magassága, valamint a lengőtömeg és a tartóláncok, illetve tartókötelek közötti szög.

3.1.5.1.2. A lengőtömeg nagysága 2 000 ± 20 kg legyen tartóláncok vagy -kötelek nélkül. A tartóláncok vagy -kötelek nem lehetnek nehezebbek 100 kg-nál. Az ütközési felület oldalhossza 680 ± 20 mm legyen (lásd a 7.3. ábrát). A lengőtömeget úgy kell feltölteni, hogy a tömegközéppont helyzete változatlan maradjon és egybeessen a parallelepipedon geometriai középpontjával.

3.1.5.1.3. A parallelepipedont a hátrahúzó rendszerhez gyorskioldó szerkezettel kell kapcsolni, amely kialakításának és elrendezésének köszönhetően a lengőtömeg elengedhető anélkül, hogy ezáltal a parallelepipedon a vízszintes tengelye körül, az inga lengési síkjára merőlegesen lengene.

3.1.5.2. A lengőtömeg felerősítése

A lengőtömeg forgáspontjait mereven kell rögzíteni, hogy az elmozdulás egyik irányban se legyen nagyobb az esési magasság 1 %-ánál.

3.1.5.3. Rögzítések

3.1.5.3.1. A megfelelő nyomtávú rögzítősíneket szilárdan rögzíteni kell egy merev alaphoz a lengőtömeg alatt olyan hosszúságban, amely az összes ábrázolt esetben (lásd a 7.4., a 7.5. és a 7.6. ábrát) elegendő területet biztosít a traktor rögzítéséhez.

3.1.5.3.2. A traktort 13 mm névleges átmérőjű, az ISO 2408:2004 szabványnak megfelelő 6 × 19 szerkezetű, kenderszíves gömbölyű pászmás sodronykötéllel kell a sínekhez rögzíteni. A fémpászmák szakítószilárdsága 1 770 MPa legyen.

3.1.5.3.3. Ízelt kormányzású traktorok esetében a központi csuklót az összes vizsgálathoz megfelelő módon alá kell támasztani és le kell rögzíteni. Az oldalirányú ütésvizsgálathoz a központi csuklót az ütéssel ellenkező oldalról is meg kell támasztani. Az első és hátsó kerekeknek nem kell feltétlenül egy vonalban lenniük, ha ez megkönnyíti a drótkötelek megfelelő elhelyezését.

3.1.5.4. Keréktámasz és gerenda

3.1.5.4.1. Az ütésvizsgálatok során a kerekek megtámasztásához 150 × 150 mm keresztmetszetű puhafa gerendát kell használni (lásd a 7.4., a 7.5. és a 7.6. ábrát).

3.1.5.4.2. Az oldalirányú ütésvizsgálatokhoz a keréktárcsa ütésiránnyal ellentétes oldali kitámasztására puhafa gerendát kell a talajra rögzíteni (lásd a 7.6. ábrát).

3.1.5.5. Támaszok és rögzítések ízelt kormányzású traktorokhoz

3.1.5.5.1. Ízelt kormányzású traktorok esetén kiegészítő támaszokat és rögzítéseket kell alkalmazni. Ezek feladata biztosítani, hogy a traktornak az a része, amelyre a védőszerkezet felszerelték, olyan merev legyen, mint a nem ízelt kormányzású traktorok megfelelő része.

3.1.5.5.2. Az ütés- és nyomóvizsgálatokhoz további részletes adatokat a 3.2.1.1. pont tartalmaz.

3.1.5.6. Abroncsnyomás és alakváltozás

3.1.5.6.1. A traktor gumiabroncsai nem lehetnek folyadékkal feltöltve, és a traktorgyártó által szántóföldi munkára előírt abroncsnyomást kell beállítani.

3.1.5.6.2. A rögzítéseket minden egyes esetben annyira meg kell feszíteni, hogy a gumiabroncsok alakváltozása a feszítés előtt mért oldalfalmagasságuk (a keréktárcsa legalsó pontjának a földtől mért távolsága) 12 %-a legyen.

3.1.5.7. Nyomóberendezés

A 7.7. ábra szerinti berendezés legyen alkalmas arra, hogy egy kb. 250 mm széles, merev gerendán keresztül lefelé irányuló erőt fejtsen ki a védőszerkezetre. A gerendát gömbcsuklók kötik össze a terhelőberendezéssel. Megfelelő tengelybakot kell alkalmazni, hogy ne a traktor gumiabroncsai vegyék fel a nyomóerőt.

3.1.5.8. Mérőberendezések

A következő mérőberendezések szükségesek:

3.1.5.8.1. berendezés a rugalmas alakváltozás mérésére (a legnagyobb pillanatnyi alakváltozás és a maradandó alakváltozás különbsége, lásd a 7.8. ábrát).

3.1.5.8.2. olyan berendezés, amellyel ellenőrizhető, hogy a védőszerkezet behatolt-e a védett térbe, és a védett tér a vizsgálat során a védőszerkezet védelme alatt maradt-e (lásd a 3.2.2.2.2. pontot).

3.1.6. Berendezések és eszközök a statikus vizsgálatokhoz

3.1.6.1. Statikus vizsgálathoz használt berendezés

3.1.6.1.1. A statikus vizsgálathoz használt berendezést úgy kell megtervezni, hogy nyomást vagy terhelést lehessen vele kifejteni a védőszerkezetre.

3.1.6.1.2. Gondoskodni kell arról, hogy a terhelés eloszlása a terhelés irányára merőlegesen, a gerenda teljes hosszában egyenletes legyen. A gerenda hossza 50 mm többszöröse legyen, és 250 és 700 mm közé essen. A merev gerenda függőleges méretének 150 mm-nek kell lennie. A gerendának a védőszerkezettel érintkező éleit legfeljebb 50 mm-es sugárral le kell kerekíteni.

3.1.6.1.3. A gerenda a terhelés irányától függően bármilyen szögben illeszthető legyen, hogy a védőszerkezet alakváltozása esetén követhesse a védőszerkezet teherviselő felületének szögváltozásait.

3.1.6.1.4. Az erő iránya (eltérés a vízszintestől és a függőlegestől):

- a vizsgálat kezdetén terhelés nélkül: ± 2°,

- a vizsgálat során terheléssel: 10° a vízszintes felett és 20° a vízszintes alatt. Ezeknek az eltéréseknek a lehető legkisebbeknek kell lenniük.

3.1.6.1.5. Az alakváltozási sebességnek elég kicsinek, 5 mm/s-nál kisebbnek kell lennie, hogy a terhelést minden pillanatban »statikusnak« lehessen tekinteni.

3.1.6.2. Eszközök a védőszerkezet által elnyelt energia mérésére

3.1.6.2.1. Fel kell rajzolni az erő-alakváltozás görbét, hogy meg lehessen határozni a védőszerkezet által elnyelt energiát. Az erőt és az alakváltozást nem szükséges abban a pontban mérni, amelyben a terhelés a védőszerkezetet éri; az erőt és az alakváltozást azonban egyidejűleg, ugyanazon az egyenesen kell mérni.

3.1.6.2.2. Az alakváltozás-mérések kezdő referenciapontját úgy kell megválasztani, hogy csak a védőszerkezet és/vagy a traktor bizonyos alkatrészeinek alakváltozása által elnyelt energiát vegyék figyelembe. A rögzítés alakváltozása és/vagy csúszása által elnyelt energiát nem kell figyelembe venni.

3.1.6.3. A traktor talajhoz rögzítésének eszközei

3.1.6.3.1. A megfelelő nyomtávú rögzítősíneket a vizsgálathoz használt berendezés közelében szilárdan rögzíteni kell egy merev alaphoz olyan hosszúságban, amely az összes ábrázolt esetben elegendő területet biztosít a traktor rögzítéséhez.

3.1.6.3.2. A traktort megfelelő eszközökkel (lemezek, ékek, drótkötelek, támaszok stb.) úgy kell a sínekhez rögzíteni, hogy a vizsgálatok során ne mozdulhasson el. Ezt a terhelések során a szokásos hosszmérő eszközökkel kell ellenőrizni.

Amennyiben a traktor elmozdul, akkor a teljes vizsgálatot meg kell ismételni, kivéve, ha az erő-alakváltozás görbe ábrázolásakor figyelembe vett alakváltozás mérésére szolgáló rendszert a traktorra erősítették.

3.1.6.4. Nyomóberendezés

A 7.7. ábra szerinti berendezés legyen alkalmas arra, hogy egy kb. 250 mm széles, merev gerendán keresztül lefelé irányuló erőt fejtsen ki a védőszerkezetre. A gerendát kardáncsuklók kötik össze a terhelőberendezéssel. Megfelelő tengely-alátámasztást kell alkalmazni, hogy ne a traktor gumiabroncsai viseljék a nyomóterhelést.

3.1.6.5. Egyéb mérőberendezések

A következő mérőberendezésekre is szükség van:

3.1.6.5.1. berendezés a rugalmas alakváltozás mérésére (a legnagyobb pillanatnyi alakváltozás és a maradandó alakváltozás különbsége, lásd a 7.8. ábrát);

3.1.6.5.2. olyan berendezés, amellyel ellenőrizhető, hogy a védőszerkezet behatolt-e a védett térbe, és a védett tér a vizsgálat során a védőszerkezet védelme alatt maradt-e (lásd a 3.3.2.2.2. pontot).

3.2. Vizsgálati eljárások

3.2.1. Dinamikus vizsgálatok

3.2.1.1. Ütés- és nyomóvizsgálatok

3.2.1.1.1. Ütés hátulról

3.2.1.1.1.1. A traktort úgy kell a lengőtömeghez képest elhelyezni, hogy az a védőszerkezetet akkor találja el, amikor a lengőtömeg ütközési felülete és a tartóláncok vagy drótkötelek az A függőleges síkkal M/100 nagyságú, de legfeljebb 20°-os szöget zárnak be, kivéve, ha az alakváltozás során a védőszerkezet nagyobb szöget zár be a függőlegessel az érintkezési pontban. Ebben az esetben a tömeg ütközési felületét kiegészítő eszközökkel úgy kell beállítani, hogy az ütközési pontban a legnagyobb alakváltozás pillanatában párhuzamos legyen a védőszerkezettel, míg a tartóláncok vagy drótkötelek a fent meghatározott szögben maradjanak.

A lengőtömeg felfüggesztési magasságát úgy kell beállítani, és a szükséges intézkedéseket meg kell tenni, hogy a lengőtömeg ne forduljon el az ütközési pont körül.

A védőszerkezetnek azt a pontját kell ütközési pontként választani, amely a traktor hátraborulásakor valószínűleg először érintené a talajt; ez általában a felső él. A tömegközéppontnak a védőszerkezet teteje szélességének egyhatodával kell beljebb lennie attól a függőleges síktól, amely párhuzamos a traktor szimmetriasíkjával és érinti a védőszerkezet felső részének külső oldalát.

Amennyiben a védőszerkezeten az ütközési pontban görbület vagy kiálló részek találhatók, ékeket kell alkalmazni, hogy az ütközés az adott pontban megvalósítható legyen; ugyanakkor az ékek ne erősítsék meg a védőszerkezetet.

3.2.1.1.1.2. A traktort a 7.4. ábra szerint négy drótkötéllel kell a talajhoz rögzíteni, egyet-egyet erősítve mindkét tengely mindkét végére. Az első és a hátsó rögzítési pontoknak olyan távolságra kell lenniük, hogy a drótkötelek 30°-nál kisebb szöget zárjanak be a talajjal. Ezenkívül a hátsó lekötéseket úgy kell elhelyezni, hogy a két drótkötél metszéspontja abba a függőleges síkba essen, amelyben a lengőtömeg tömegközéppontja mozog.

A drótköteleket annyira kell megfeszíteni, hogy a gumiabroncsok alakváltozása a 3.1.5.6.2. pontban megadott nagyságú legyen. A drótkötelek megfeszítése után a gerendát a hátsó kerekek elé kell helyezni és nekik kell feszíteni, majd rögzíteni kell a talajhoz.

3.2.1.1.1.3. Ízelt kormányzású traktor esetében a csuklópontot egy legalább 100 × 100 mm keresztmetszetű fagerendával alá kell támasztani, és szilárdan a talajhoz kell rögzíteni.

3.2.1.1.1.4. A lengőtömeget annyira kell hátrahúzni, hogy tömegközéppontjának az ütközési pont fölötti magassága az alábbi két képlet egyikével számított nagyságú legyen:

H = 2,165 × 10-8 M L2

vagy

H = 5,73 × 10-2 I

A lengőtömeget ekkor elengedik, hogy a védőszerkezethez csapódjon.

3.2.1.1.1.5. A megfordítható vezetőhellyel (megfordítható üléssel és kormánykerékkel) ellátott traktorok esetében a magasság a fentiek és az alábbiak közül a nagyobb érték lesz:

H = 25 + 0,07 M

a 2 000 kg-nál kisebb referenciatömegű traktorok esetében;

H = 125 + 0,02 M

a 2 000 kg-nál nagyobb referenciatömegű traktorok esetében.

3.2.1.1.2. Ütés elölről

3.2.1.1.2.1. A traktort úgy kell a lengőtömeghez képest elhelyezni, hogy az a védőszerkezetet akkor találja el, amikor a lengőtömeg ütközési felülete és a tartóláncok vagy drótkötelek az A függőleges síkkal M/100 nagyságú, de legfeljebb 20°-os szöget zárnak be, kivéve, ha az alakváltozás során a védőszerkezet nagyobb szöget zár be a függőlegessel az érintkezési pontban. Ebben az esetben a tömeg ütközési felületét kiegészítő eszközökkel úgy kell beállítani, hogy az ütközési pontban a legnagyobb alakváltozás pillanatában párhuzamos legyen a védőszerkezettel, míg a tartóláncok vagy drótkötelek a fent meghatározott szögben maradjanak.

A lengőtömeg felfüggesztési magasságát úgy kell beállítani, és a szükséges intézkedéseket meg kell tenni, hogy a lengőtömeg ne forduljon el az ütközési pont körül.

A védőszerkezetnek azt a pontját kell ütközési pontként választani, amely a traktor előre haladás közben bekövetkező oldalirányú borulásakor valószínűleg először érintené a talajt; ez általában a felső él. A tömegközéppontnak a védőszerkezet teteje szélességének egyhatodával kell beljebb lennie attól a függőleges síktól, amely párhuzamos a traktor szimmetriasíkjával és érinti a védőszerkezet felső részének külső oldalát.

Amennyiben a védőszerkezeten az ütközési pontban görbület vagy kiálló részek találhatók, ékeket kell alkalmazni, hogy az ütközés az adott pontban megvalósítható legyen; ugyanakkor az ékek ne erősítsék meg a védőszerkezetet.

3.2.1.1.2.2. A traktort a 7.5. ábra szerint négy drótkötéllel kell a talajhoz rögzíteni, egyet-egyet erősítve mindkét tengely mindkét végére. Az első és a hátsó rögzítési pontoknak olyan távolságra kell lenniük, hogy a drótkötelek 30°-nál kisebb szöget zárjanak be a talajjal. Ezenkívül a hátsó lekötéseket úgy kell elhelyezni, hogy a két drótkötél metszéspontja abba a függőleges síkba essen, amelyben a lengőtömeg tömegközéppontja mozog.

A drótköteleket annyira kell megfeszíteni, hogy a gumiabroncsok alakváltozása a 3.1.5.6.2. pontban megadott nagyságú legyen. A drótkötelek megfeszítése után a gerendát a hátsó kerekek mögé kell helyezni és nekik kell feszíteni, majd rögzíteni kell a talajhoz.

3.2.1.1.2.3. Ízelt kormányzású traktor esetében a csuklópontot egy legalább 100 × 100 mm keresztmetszetű fagerendával alá kell támasztani, és szilárdan a talajhoz kell rögzíteni.

3.2.1.1.2.4. A lengőtömeget annyira kell hátrahúzni, hogy tömegközéppontjának az ütközési pont fölötti magassága az alábbi két képlet közül a vizsgálandó szerkezet referenciatömegének megfelelő képlettel számított nagyságú legyen:

H = 25 + 0,07 M

a 2 000 kg-nál kisebb referenciatömegű traktorok esetében;

H = 125 + 0,02 M

a 2 000 kg-nál nagyobb referenciatömegű traktorok esetében.

A lengőtömeget ekkor elengedik, hogy a védőszerkezethez csapódjon.

3.2.1.1.2.5. A megfordítható vezetőhellyel (vagyis megfordítható üléssel és kormánykerékkel) rendelkező traktorok esetében:

- hátsó kétoszlopos védőkeret esetében a fenti képlet alkalmazandó,

- egyéb típusú védőszerkezetek esetében a magasság a fent alkalmazott képlettel, illetve az alábbival számított értékek közül a nagyobb érték lesz:

- H = 2,165 × 10-8 ML2

- vagy

- H = 5,73 × 10-2 I

A lengőtömeget ekkor elengedik, hogy a védőszerkezethez csapódjon.

3.2.1.1.3. Ütés oldalról

3.2.1.1.3.1. A traktort úgy kell a lengőtömeghez képest elhelyezni, hogy az a védőszerkezetet akkor találja el, amikor a lengőtömeg ütközési felülete és a tartóláncok vagy drótkötelek függőlegesek, kivéve, ha az alakváltozás során a védőszerkezet 20°-nál kisebb szöget zár be a függőlegessel az érintkezési pontban. Ebben az esetben a tömeg ütközési felületét kiegészítő eszközökkel úgy kell beállítani, hogy az ütközési pontban a legnagyobb alakváltozás pillanatában párhuzamos legyen a védőszerkezettel, míg a tartóláncok vagy drótkötelek ütközéskor továbbra is függőlegesek maradjanak.

3.2.1.1.3.2. A lengőtömeg felfüggesztési magasságát úgy kell beállítani, és a szükséges intézkedéseket meg kell tenni, hogy a lengőtömeg ne forduljon el az ütközési pont körül.

3.2.1.1.3.3. A védőszerkezetnek azt a pontját kell ütközési pontként választani, amely a traktor oldalirányú borulásakor valószínűleg először érintené a talajt; ez általában a felső él. Az ütközési pontnak az ülés ellenőrzési pontja előtt 60 mm-re, a szimmetriasíkra merőlegesen futó síkba kell esnie, úgy, hogy az ülés a hosszanti ülésbeállítási tartomány közepén legyen, kivéve, ha biztos, hogy az él másik része ütközne a talajhoz először.

3.2.1.1.3.4. A megfordítható vezetőhellyel (vagyis megfordítható üléssel és kormánykerékkel) rendelkező traktorok esetében az ütközési pontnak az ülés két helyzetének egyesítésével meghatározott két ellenőrzési pontját összekötő szakasz középpontján áthaladó, a szimmetriasíkra merőlegesen futó síkba kell esnie. Kétoszlopos rendszerű védőszerkezetek esetében az ütközési pontnak a két oszlop egyikére kell esnie.

3.2.1.1.3.5. A traktorkerekeket az ütközési oldalon az első és a hátsó tengely megfelelő végein átmenő drótkötelekkel kell rögzíteni a talajhoz. A drótköteleket annyira kell megfeszíteni, hogy a gumiabroncsok alakváltozása a 3.1.5.6.2. pontban megadott nagyságú legyen.

A kötelek megfeszítése után a gerendát a talajra kell fektetni, hozzá kell nyomni a gumiabroncsok ütéssel ellentétes oldalához, majd a talajhoz kell rögzíteni. Amennyiben az első és a hátsó kerekek külső oldalai nincsenek azonos függőleges síkban, akkor két gerendára vagy ékre lehet szükség. Ezután a gerendát a 7.6. ábra szerint az ütéssel ellentétes oldalon a legjobban igénybe vett kerék tárcsájához kell helyezni, szorosan a keréktárcsához kell nyomni, majd rögzíteni kell az alapjánál. A gerenda hosszát úgy kell megválasztani, hogy a keréktárcsához nyomva 30 ± 3°-os szöget zárjon be a talajjal. Ezenkívül a gerenda vastagsága lehetőleg a hosszúságának egyhuszada-egyhuszonötöde, a szélességének pedig fele-harmada legyen. A gerendát mindkét végén a 7.6. ábrának megfelelően kell kialakítani.

3.2.1.1.3.6. Ízelt kormányzású traktor esetében a csuklópontot egy legalább 100 × 100 mm keresztmetszetű fagerendával alá kell támasztani, oldalról pedig a 3.2.1.1.3.2. pont szerint a hátsó keréknek feszített gerendához hasonló szerkezettel kell megtámasztani. Ezután a csuklópontot szilárdan a talajhoz kell rögzíteni.

3.2.1.1.3.7. A lengőtömeget annyira kell hátrahúzni, hogy tömegközéppontjának az ütközési pont fölötti magassága az alábbi két képlet közül a vizsgálandó szerkezet referenciatömegének megfelelő képlettel számított nagyságú legyen:

H = 25 + 0,20 M

a 2 000 kg-nál kisebb referenciatömegű traktorok esetében;

H = 125 + 0,15 M

a 2 000 kg-nál nagyobb referenciatömegű traktorok esetében.

3.2.1.1.3.8. A megfordítható vezetőhellyel (vagyis megfordítható üléssel és kormánykerékkel) rendelkező traktorok esetében:

- hátsó kétoszlopos védőkeret esetében a megválasztott magasság a fenti és a lenti képletekkel számított értékek közül a nagyobb érték lesz:

- H = (25 + 0,20 M) (B6 + B) / 2B

- a 2 000 kg-nál kisebb referenciatömegű traktorok esetében;

- H = (125 + 0,15 M) (B6 + B) / 2B

- a 2 000 kg-nál nagyobb referenciatömegű traktorok esetében,

- egyéb típusú védőszerkezetek esetében a megválasztott magasság a fenti és a lenti képletekkel számított értékek közül a nagyobb érték lesz:

- H = 25 + 0,20 M

- a 2 000 kg-nál kisebb referenciatömegű traktorok esetében;

- H = 125 + 0,15 M

- a 2 000 kg-nál nagyobb referenciatömegű traktorok esetében.

A lengőtömeget ekkor elengedik, hogy a védőszerkezethez csapódjon.

3.2.1.1.4. Nyomóvizsgálat a hátsó részen

A gerendát a védőszerkezet hátsó legfelső szerkezeti eleme(i) fölé kell helyezni, és a nyomóerők eredőjének a traktor szimmetriasíkjába kell esnie. Fv erőt kell kifejteni, ahol:

Fv = 20 M

Az Fv erőt 5 másodpercig kell kifejteni azt követően, hogy a védőszerkezet minden látható mozgása megszűnt.

Amennyiben a védőszerkezet tetejének hátsó része nem képes felvenni a teljes nyomóerőt, akkor az erőt annyi ideig kell fenntartani, amíg a tető annyira deformálódik, hogy egybeesik azzal a síkkal, amely a védőszerkezet felső részét összeköti a traktor hátuljának azon részével, amely borulás esetén képes megtartani a traktort.

Ezután az erőt meg kell szüntetni, és a nyomógerendát át kell helyezni a védőszerkezet azon pontja fölé, amely a traktort teljes átfordulásakor tartaná. Ezután ismét alkalmazni kell az Fv nyomóerőt.

3.2.1.1.5. Nyomóvizsgálat az elülső részen

A gerendát a védőszerkezet elülső legfelső szerkezeti eleme(i) fölé kell helyezni, és a nyomóerők eredőjének a traktor szimmetriasíkjába kell esnie. Fv erőt kell kifejteni, ahol:

Fv = 20 M

Az Fv erőt 5 másodpercig kell kifejteni azt követően, hogy a védőszerkezet minden látható mozgása megszűnt.

Amennyiben a védőszerkezet tetejének elülső része nem képes felvenni a teljes nyomóerőt, akkor az erőt annyi ideig kell fenntartani, amíg a tető annyira deformálódik, hogy egybeesik azzal a síkkal, amely a védőszerkezet felső részét összeköti a traktor elejének azon részével, amely borulás esetén képes megtartani a traktort.

Ezután az erőt meg kell szüntetni, és a nyomógerendát át kell helyezni a védőszerkezet azon pontja fölé, amely a traktort teljes átfordulásakor tartaná. Ezután ismét alkalmazni kell az Fv nyomóerőt.

3.2.1.1.6. További ütésvizsgálatok

Amennyiben az ütésvizsgálat során keletkező törések és repedések nem tekinthetők elhanyagolhatónak, akkor közvetlenül az ezeket okozó ütésvizsgálat után egy második, hasonló ütésvizsgálatot kell végezni

H' = (H × 10-1) (12 + 4a) (1 + 2a)-1

esési magassággal, ahol »a« a maradandó alakváltozás (Dp) rugalmas alakváltozáshoz (De) viszonyított aránya:

a = Dp / De

az ütközési pontban mérve. A második ütésvizsgálat miatt bekövetkező további maradandó alakváltozás nem lehet nagyobb az első ütésvizsgálat miatt bekövetkező maradandó alakváltozás 30 %-ánál.

A további vizsgálatok végrehajtásához valamennyi ütésvizsgálat során meg kell mérni a rugalmas alakváltozást.

3.2.1.1.7. További nyomóvizsgálatok

Amennyiben a nyomóvizsgálat során jelentős mértékű törések vagy repedések keletkeznek, akkor közvetlenül az ezeket okozó nyomóvizsgálat után egy második, hasonló nyomóvizsgálatot kell végrehajtani, de most 1,2 Fv nagyságú erővel.

3.2.1.2. A végrehajtandó mérések

3.2.1.2.1. Törések és repedések

Minden vizsgálat után szemrevételezéssel ellenőrizni kell az összes szerkezeti elemet, az összekötő és a rögzítőelemeket, hogy nincs-e rajtuk törés vagy repedés, de a jelentéktelen részek kis repedéseit figyelmen kívül kell hagyni.

A lengőtömeg élei által okozott sérülések elhanyagolhatók.

3.2.1.2.2. Behatolás a védett térbe

Minden vizsgálat során ellenőrizni kell, hogy a védőszerkezet valamelyik része nem hatolt-e be az 1.6. pont szerint a vezetőülést körülvevő védett térbe.

A védett tér nem eshet a védőszerkezet védelmén kívül. A védett tér akkor tekinthető a védőszerkezet védelmi övezetén kívül lévőnek, ha bármely része érintkezésbe kerülne a sík talajjal, ha a traktor arra az oldalra borulna, amelyre a vizsgálat során a terhelést ráadták. Ennek megállapításához a gyártó által a gumiabroncsokra és a nyomtávra előírt legkisebb értéket kell figyelembe venni.

3.2.1.2.3. Rugalmas alakváltozás (oldalirányú ütés hatására)

A rugalmas alakváltozást (810 + av) mm-re az ülés ellenőrzési pontja felett, abban a függőleges síkban kell mérni, amelyikben a terhelést alkalmazzák. E mérésre a 7.8. ábrán ábrázolt mérőeszközhöz hasonló mérőeszközt kell alkalmazni.

3.2.1.2.4. Maradandó alakváltozás

Az utolsó nyomóvizsgálat után fel kell jegyezni a védőszerkezet maradandó alakváltozását. Ehhez a vizsgálat előtt meg kell határozni a borulásvédelmi szerkezet fő alkatrészeinek helyzetét az ülés ellenőrző pontjához képest.

3.2.2. Statikus vizsgálatok

3.2.2.1. Terhelések és nyomóvizsgálatok

3.2.2.1.1. Terhelés a hátsó részen

3.2.2.1.1.1. A terhelést vízszintesen, a traktor szimmetriasíkjával párhuzamos függőleges síkban kell alkalmazni.

A borulásvédelmi szerkezetnek azt a részét kell a terhelés támadáspontjának választani, amely a traktor hátraborulásakor valószínűleg először érintené a talajt; ez általában a felső él. Az a függőleges sík, amelyben a terhelést kifejtik, a szerkezet felső része külső szélessége egyharmadának megfelelő távolságra legyen a szimmetriasíktól.

Amennyiben a védőszerkezeten ezen a ponton görbület vagy kiálló részek találhatók, ékeket kell alkalmazni, hogy az ütközés az adott pontban megvalósítható legyen; ugyanakkor az ékek ne erősítsék meg a védőszerkezetet.

3.2.2.1.1.2. A szerkezetet a 3.1.6.3. pontban leírtak szerint rögzíteni kell a talajhoz.

3.2.2.1.1.3. A vizsgálat során a védőberendezés által elnyelt energia legalább:

Eil = 2,165 × 10-7 M L2

vagy

Eil = 0,574 × I

3.2.2.1.1.4. A megfordítható vezetőhellyel (vagyis megfordítható üléssel és kormánykerékkel) ellátott traktorok esetében az energia értéke a fenti és az alábbi képlet szerint kiszámolt értékek közül a nagyobb érték lesz:

Eil = 500 + 0,5 M

3.2.2.1.2. Terhelés az első részen

3.2.2.1.2.1. A terhelést vízszintesen, a traktor szimmetriasíkjával párhuzamos függőleges síkban kell alkalmazni. A védőszerkezetnek azt a pontját kell a terhelés támadáspontjaként választani, amely a traktor előre haladás közben bekövetkező oldalirányú borulásakor valószínűleg először érintené a talajt; ez általában a felső él. A terhelés támadáspontjának a védőszerkezet teteje szélességének egyhatodával kell beljebb lennie attól a függőleges síktól, amely párhuzamos a traktor szimmetriasíkjával és érinti a védőszerkezet felső részének külső oldalát.

Amennyiben a védőszerkezeten ezen a ponton görbület vagy kiálló részek találhatók, ékeket kell alkalmazni, hogy az ütközés az adott pontban megvalósítható legyen; ugyanakkor az ékek ne erősítsék meg a védőszerkezetet.

3.2.2.1.2.2. A szerkezetet a 3.1.6.3. pontban leírtak szerint rögzíteni kell a talajhoz.

3.2.2.1.2.3. A vizsgálat során a védőberendezés által elnyelt energia legalább:

Eil = 500 + 0,5 M

3.2.2.1.2.4. A megfordítható vezetőhellyel (vagyis megfordítható üléssel és kormánykerékkel) rendelkező traktorok esetében:

- hátsó kétoszlopos védőkeret esetében az előző képlet alkalmazandó,

- egyéb típusú védőszerkezetek esetében az energia értéke a fenti és a lenti képletekkel számított értékek közül a nagyobb érték lesz:

- Eil = 2,165 × 10-7 ML2

- vagy

- Eil = 0,574 I

3.2.2.1.3. Oldalirányú terhelés

3.2.2.1.3.1. Az oldalirányú terhelést vízszintesen, az ülés ellenőrzési pontja előtt 60 mm-re, a traktor szimmetriasíkjára merőlegesen futó függőleges síkban kell kifejteni, úgy, hogy az ülés a hosszanti ülésbeállítási tartomány közepén legyen. A borulásvédelmi szerkezetnek azt a részét kell a terhelés támadáspontjának választani, amely a traktor oldalirányú borulásakor valószínűleg először érintené a talajt; ez általában a felső él.

3.2.2.1.3.2. A szerkezetet a 3.1.6.3. pontban leírtak szerint rögzíteni kell a talajhoz.

3.2.2.1.3.3. A vizsgálat során a védőberendezés által elnyelt energia legalább:

Eis = 1,75 M

3.2.2.1.3.4. A megfordítható vezetőhellyel (vagyis megfordítható üléssel és kormánykerékkel) rendelkező traktorok esetében a terhelés támadáspontjának az ülés két helyzetének egyesítésével meghatározott két ellenőrzési pontját összekötő szakasz középpontján áthaladó, a szimmetriasíkra merőlegesen futó síkba kell esnie. Kétoszlopos rendszerű védőszerkezetek esetében a terhelés támadáspontjának a két oszlop egyikére kell esnie.

3.2.2.1.3.5. A hátsó kétoszlopos védőkerettel felszerelt, megfordítható vezetőhellyel (vagyis megfordítható üléssel és kormánykerékkel) ellátott traktorok esetében az energia értéke az alábbi képletek szerint kiszámolt értékek közül a nagyobb érték lesz:

Eis = 1,75 M

vagy

Eis = 1,75 M (B6 + B)/2B

3.2.2.1.4. Nyomóvizsgálat a hátsó részen

Az összes előírás azonos a 3.2.1.1.4. pontban megadottakkal.

3.2.2.1.5. Nyomóvizsgálat az első részen

Az összes előírás azonos a 3.2.1.1.5. pontban megadottakkal.

3.2.2.1.6. Kiegészítő túlterhelési vizsgálat (7.9-7.11. ábra)

A túlterhelési vizsgálatot minden esetben el kell végezni, amennyiben az erőhatás több mint 3 %-kal csökken az elért alakváltozás utolsó 5 %-ában, miután a szerkezet elnyelte a kívánt energiát (lásd a 7.10. ábrát).

A túlterhelési vizsgálatot úgy kell elvégezni, hogy a vízszintes terhelést a kezdeti, előírt energiaszinthez képest 5 %-os lépésben fokozatosan növelik legfeljebb 20 % hozzáadott energiáig (lásd a 7.11. ábrát).

A túlterhelési vizsgálat eredménye akkor megfelelő, ha a szükséges energia 5, 10, illetve 15 %-os növelése után az erő minden 5 %-os lépésnél 3 %-nál kisebb mértékben csökken, és továbbra is nagyobb mint 0,8 Fmax.

A túlterhelési vizsgálat eredménye akkor megfelelő, ha az erő nagyobb 0,8 Fmax-nál, miután a védőszerkezet a túlterhelés során hozzáadott energia 20 %-át elnyelte.

A túlterhelési vizsgálat során megengedhetők újabb törések vagy repedések és/vagy a védett térbe való behatolás, vagy a védett tér védelmének a hiánya a rugalmas alakváltozás következtében. A terhelés megszüntetése után azonban a szerkezet nem hatolhat be a védett térbe, amelynek teljesen védettnek kell lennie.

3.2.2.1.7. További nyomóvizsgálatok

Amennyiben a nyomóvizsgálat során keletkező törések és repedések nem tekinthetők elhanyagolhatónak, akkor közvetlenül az ezeket okozó nyomóvizsgálat után egy második, hasonló nyomóvizsgálatot kell elvégezni, de most 1,2 Fv nagyságú erővel.

3.2.2.2. A végrehajtandó mérések

3.2.2.2.1. Törések és repedések

Minden vizsgálat után szemrevételezéssel ellenőrizni kell az összes szerkezeti elemet, az összekötő és a rögzítőelemeket, hogy nincs-e rajtuk törés vagy repedés, de a jelentéktelen részek kis repedéseit figyelmen kívül kell hagyni.

3.2.2.2.2. Behatolás a védett térbe

Minden vizsgálat során ellenőrizni kell, hogy a védőszerkezet valamelyik része nem hatolt-e be az I. melléklet 1.6. pontja szerinti védett térbe.

Meg kell vizsgálni továbbá, hogy a védett tér valamely része nem esik-e a védőszerkezet védelmén kívülre. A védett tér akkor tekinthető a borulásvédelmi szerkezet védelmi övezetén kívül lévőnek, ha bármely része érintkezésbe kerülne a sík talajjal, ha a traktor arra az oldalra borulna, amelyre az ütést mérték. E vizsgálathoz a gyártó által a gumiabroncsokra és a nyomtávra megadott legkisebb értéket kell figyelembe venni.

3.2.2.2.3. Rugalmas alakváltozás oldalirányú terhelés hatására

A rugalmas alakváltozást (810 + av) mm-re az ülés ellenőrzési pontja felett, abban a függőleges síkban kell mérni, amelyikben a terhelést alkalmazzák. E mérésre a 7.8. ábrán ábrázolt mérőeszközhöz hasonló mérőeszközt kell alkalmazni.

3.2.2.2.4. Maradandó alakváltozás

Az utolsó nyomóvizsgálat után fel kell jegyezni a védőszerkezet maradandó alakváltozását. Ehhez a vizsgálat előtt meg kell határozni a borulásvédelmi szerkezet fő alkatrészeinek helyzetét az ülés ellenőrző pontjához képest.

Kiterjesztés más traktortípusokra

3.3. 1.

[nem alkalmazható]

3.3.2. Kiterjesztés

Ha műszaki módosításokat végeznek a traktoron, a védőszerkezeten vagy a védőszerkezetnek a traktorra történő erősítésére szolgáló módszeren, az eredeti vizsgálatot végző vizsgálóállomás a következő esetekben adhat ki »kiterjesztési mérési jegyzőkönyvet«:

3.3.2.1. A szerkezeti vizsgálat eredményeinek kiterjesztése más traktormodellekre

Az ütés- és nyomóvizsgálatokat nem szükséges valamennyi traktormodellen elvégezni, amennyiben a védőszerkezet és a traktor megfelel az alábbi 3.3.2.1.1-3.3.2.1.5. pontban meghatározott feltételeknek.

3.3.2.1.1. A szerkezet legyen azonos a vizsgált szerkezettel.

3.3.2.1.2. A kívánt energia nem haladhatja meg az eredeti vizsgálathoz számított energiamennyiséget 5 százaléknál nagyobb mértékben.

3.3.2.1.3. A felerősítés módja és a traktornak azon alkatrészei, amelyekre a felerősítés történik, azonosak.

3.3.2.1.4. Minden olyan alkatrész, például a sárvédők és a motorháztető, amely a védőszerkezet megtámasztására szolgálhat, azonos.

3.3.2.1.5. A védőszerkezetben az ülés helyzete és lényeges méretei, továbbá a védőszerkezet elhelyezése a traktoron olyan, hogy a védett tér a vizsgálatok során a megváltozott alakú szerkezet védelmén belül marad (ennek ellenőrzéséhez a védett tér ugyanazon referenciapontját kell alkalmazni, mint az eredeti vizsgálati jelentésben, nevezetesen az ülés referenciapontját [ÜRP] vagy az ülés ellenőrzési pontját [ÜEP]).

3.3.2.2. A szerkezeti vizsgálat eredményeinek kiterjesztése módosított védőszerkezet-modellekre

Ezt az eljárást akkor kell követni, ha a 3.3.2.1. pont rendelkezései nem teljesülnek, viszont nem lehet alkalmazni, ha a védőszerkezetet más elvet követő módszerrel erősítik a traktorra (pl. a gumitámaszokat felfüggesztésre cserélik):

3.3.2.2.1. Az első vizsgálat eredményeit nem befolyásoló módosítások (pl. a szerkezet nem kritikus fontosságú pontján elhelyezkedő tartozék rögzítőlapjának hegesztéssel történő rögzítése), eltérő ellenőrzési ponttal rendelkező ülések beszerelése a védőszerkezetbe (ellenőrizni kell, hogy az új védett tér/terek a vizsgálatok során a megváltozott alakú szerkezet védelmén belül marad/maradnak-e).

3.3.2.2.2. Az eredeti vizsgálat eredményeit esetlegesen befolyásoló módosítások, amelyek azonban nem kérdőjelezik meg a védőszerkezet elfogadhatóságát (pl. szerkezeti elem módosítása, a védőszerkezetnek a traktorra történő erősítésére szolgáló módszer módosítása). Hitelesítő mérést lehet végezni, és a vizsgálat eredményei bekerülnek a kiterjesztési mérési jegyzőkönyvbe.

Az ilyen típusú kiterjesztésekre az alábbi korlátozások vonatkoznak:

3.3.2.2.2.1. hitelesítő mérés nélkül legfeljebb öt kiterjesztés fogadható el;

3.3.2.2.2.2. a hitelesítő mérés eredményei akkor fogadhatók el kiterjesztés céljából, ha a Kódex valamennyi elfogadási kritériuma teljesül, továbbá:

ha az egyes ütésvizsgálatok után mért alakváltozás nem tér el ± 7 %-nál nagyobb mértékben az eredeti vizsgálati jelentésben szereplő, az egyes ütésvizsgálatok után mért alakváltozástól (dinamikus vizsgálat esetén);

ha a különböző vízszintes terhelési vizsgálatoknál az előírt energiaszint elérésekor mért erő nem tér el ± 7 %-nál nagyobb mértékben az eredeti vizsgálatban az előírt energiaszint elérésekor mért erőtől, valamint a különböző vízszintes terhelési vizsgálatoknál az előírt energiaszint elérésekor mért alakváltozás ( 11 ) nem tér el ± 7 %-nál nagyobb mértékben az eredeti vizsgálatban az előírt energiaszint elérésekor mért alakváltozástól (statikus vizsgálat esetén).

3.3.2.2.2.3. A védőszerkezet több módosítása is szerepelhet ugyanabban a kiterjesztési mérési jegyzőkönyvben, ha ugyanarra a védőszerkezetre kínálnak különböző választási lehetőségeket, egy kiterjesztési mérési jegyzőkönyvben azonban csak egy hitelesítő mérés fogadható el. A nem vizsgált lehetőségeket a kiterjesztési mérési jegyzőkönyv külön szakaszában kell leírni.

3.3.2.2.3. Már vizsgált védőszerkezet gyártó által közölt referenciatömegének növelése. Ha a gyártó ugyanazt a jóváhagyási számot szeretné megtartani, hitelesítő mérés elvégzése után ki lehet adni kiterjesztési mérési jegyzőkönyvet (ilyen esetben nem kell alkalmazni a 3.3.2.2.2.2. pontban megállapított ± 7 %-os határokat).

3.4.

[nem alkalmazható]

3.5. A védőszerkezetek teljesítménye hideg időben 3.5.1. Ha a védőszerkezetről azt állítják, hogy hideg időben nem ridegedik el, a gyártónak ezt adatokkal kell alátámasztania, amelyeket a jelentésben fel kell tüntetni. 3.5.2. Az alábbi követelmények és eljárások célja, hogy alacsony hőmérsékleten is biztosítsák az erőt és ellenállást az elridegedésből eredő töréssel szemben. Javasolt, hogy a védőszerkezet alacsony hőmérsékleten való üzemeltetésre való alkalmasságának megállapításához, azokban az országokban, ahol speciális szerkezeti tulajdonságokra van szükség, teljesítsék az anyagokra vonatkozó alábbi minimális követelményeket. 3.5.2.1. A védőszerkezetet a traktorhoz rögzítő, valamint a védőszerkezet szerkezeti elemeit egymáshoz rögzítő csavarokat és anyákat megfelelően ellenőrzött, alacsony hőmérséklettel szembeni ellenálló képességnek kell jellemeznie. 3.5.2.2. A szerkezeti elemek és szerelvények gyártása során használt hegesztő elektródáknak meg kell felelniük a védőszerkezet alábbi 3.5.2.3. pont szerinti anyagának. 3.5.2.3. A védőszerkezet szerkezeti elemeihez használt acélnak olyan ellenőrzött keménységű anyagnak kell lennie, amely megfelel a 7.1. táblázatban szereplő, Charpy-féle V vizsgálattal mért ütőmunkára vonatkozó minimális követelményeknek. Az acél minőségét az ISO 630:1995 szabvány szerint kell meghatározni. A 2,5 mm-nél kisebb hengerelt vastagságú és 0,2 százaléknál kisebb széntartalmú acél megfelel ennek a követelménynek. A védőszerkezet nem acélból készült szerkezeti elemeinek alacsony hőmérsékleten ezzel egyenértékű ütőszilárdsággal kell rendelkezniük. 3.5.2.4. A Charpy-féle V vizsgálattal mért ütőmunkára vonatkozó követelmények vizsgálata során a mintadarab mérete nem lehet kisebb az anyagból vehető minták 7.1. táblázatban feltüntetett méreteinek legnagyobbikánál. 3.5.2.5. A Charpy-féle V vizsgálatokat az ASTM A 370-1979 szabványban szereplő eljárás szerint kell elvégezni, kivéve az olyan méretű minták esetében, amelyek a 7.1. táblázatban megadott méreteknek felelnek meg. 7.1. táblázat Charpy-féle V vizsgálattal mért ütőmunkára vonatkozó minimális követelmények Minta mérete Energia az alábbi hőmérsékleten Energia az alábbi hőmérsékleten -30 °C -20 °C mm J J () 10 × 10 () 11 27,5 10 × 9 10 25 10 × 8 9,5 24 10 × 7,5 () 9,5 24 10 × 7 9 22,5 10 × 6,7 8,5 21 10 × 6 8 20 10 × 5 () 7,5 19 10 × 4 7 17,5 10 × 3,5 6 15 10 × 3 6 15 10 × 2,5 () 5,5 14 (1) Az előnyben részesített méretet mutatja. A minta mérete nem lehet kisebb az anyagból vehető minták előnyben részesített méreteinek legnagyobbikánál. (2) Az ütőmunkára vonatkozó követelmény - 20 °C-on 2,5-szer nagyobb, mint a - 30 °C-ra megadott érték. Egyéb tényezők is befolyásolják az ütőmunka nagyságát, pl. a hengerelés iránya, a folyási határ, a szemcseorientáció és a hegesztés. Acél kiválasztásánál és felhasználásánál ezeket a tényezőket kell figyelembe venni. 3.5.2.6. Ezen eljárás helyett választható a csillapított vagy félig csillapított acél alkalmazása, amelyről megfelelő műszaki leírást kell adni. Az acél minőségét az ISO 630:1995, +A1:2003 szabvány szerint kell meghatározni. 3.5.2.7. A minták a védőszerkezethez való felhasználás céljából történő formázás vagy hegesztés előtt hengerelt szalagból, csőből vagy idomacélból vett hosszanti minták legyenek. A csőből vagy idomacélból vett mintákat a legnagyobb méretű oldal közepéről kell venni, és nem tartalmazhatnak hegesztést.

3.6. [nem alkalmazható] 7.1. ábra Védett tér 7.2.a. ábra Megfordítható helyzetű üléssel ellátott traktorok szabad tere: kétoszlopos bukóíves szerkezet Méretek mm-ben 7.2.b. ábra Megfordítható helyzetű üléssel ellátott traktorok szabad tere: borulásvédelmi szerkezetek egyéb típusai 7.1.c. ábra 1 - Az ülés ellenőrzési pontja 2 - Referenciasík 7.2.a. ábra Megfordítható helyzetű üléssel ellátott traktorok szabad tere: kétoszlopos bukóíves szerkezet 7.2.b. ábra Megfordítható helyzetű üléssel ellátott traktorok szabad tere: borulásvédelmi szerkezetek egyéb típusai 7.3. ábra A lengőtömeg a felfüggesztőlánccal vagy drótkötéllel 7.4. ábra Példa a traktor rögzítésére (ütés hátulról) 7.5. ábra Példa a traktor rögzítésére (ütés elölről) 7.6. ábra Példa a traktor rögzítésére (ütés oldalról) 7.7. ábra Példa a traktorra ható nyomóberendezésre 7.8. ábra Példa a rugalmas alakváltozást mérő berendezésre 1 - Maradandó alakváltozás 2 - Rugalmas alakváltozás 3 - Teljes alakváltozás (maradandó + rugalmas alakváltozás) 7.9. ábra Erő-alakváltozás görbe Túlterhelési vizsgálat nem szükséges Megjegyzések: 1. Állapítsuk meg az Fa erő 0,95 D′ alakváltozáshoz tartozó értékét. 2. Túlterhelési vizsgálat nem szükséges, mivel Fa ≤ 1,03 F′. 7.10. ábra Erő-alakváltozás görbe Túlterhelési vizsgálat szükséges Megjegyzések: 1. Állapítsuk meg az Fa erő 0,95 D′ alakváltozáshoz tartozó értékét. 2. Túlterhelési vizsgálat szükséges, mivel Fa > 1,03 F′. 3. A túlterhelési vizsgálat kielégítő, mert Fb > 0,97F′ és Fb > 0,8Fmax. 7.11. ábra Erő-alakváltozás görbe A túlterhelési vizsgálatot folytatni kell Megjegyzések: 1. Állapítsuk meg az Fa erő 0,95 D′ alakváltozáshoz tartozó értékét. 2. Túlterhelési vizsgálat szükséges, mivel Fa > 1,03 F′. 3. Fb < 0,97 F′, ezért tovább kell terhelni. 4. Fc < 0,97 Fb, ezért tovább kell terhelni. 5. Fd < 0,97 Fc, ezért tovább kell terhelni. 6. A túlterhelési vizsgálat eredménye akkor kielégítő, ha Fe > 0,8 Fmax. 7. A vizsgálat sikertelen, ha a terhelés bármikor 0,8 Fmax alá esik.

VI. MELLÉKLET

JELÖLÉSEK

Az EGK-alkatrész-típus-jóváhagyási jel a következőkből áll:

- egy téglalappal körülvett kis "e" betű, amit annak a tagállamnak a megkülönböztető kódja követ, amely az alkatrész-típusjóváhagyást megadta:

1: Németország; 2: Franciaország; 3: Olaszország; 4: Hollandia; 5: Svédország; 6: Belgium; 7: Magyarország esetében; 8: a Cseh Köztársaság esetében; 9: Spanyolország; 11: Egyesült Királyság; 12: Ausztria; 13: Luxemburg; 17: Finnország; 18: Dánia; 20: Lengyelország esetében; 21: Portugália; 23: Görögország; 24: Írország; 26: Szlovénia esetében; 27: Szlovákia esetében; 29: Észtország esetében; 32: Lettország esetében; 36: Litvánia esetében; CY: Ciprus esetében; MT: Málta; 34 Bulgária esetében, 19 Románia esetében; 25 Horvátország;

- a négyszög alatt és annak közelében EGK-alkatrész-típusjóváhagyás száma, amely az EGK-alkatrésztípusbizonyítvány számának felel meg, amelyet a borulás hatása elleni védőszerkezet adott típusának szilárdságával és a traktorra szerelés módjával kapcsolatban adtak ki;

- a V vagy VS betűk annak függvényében, hogy dinamikus (V) vagy statikus (VS) vizsgálatról van szó; a betű(ke)t az 1 szám követi, amely azt jelenti, hogy ezen irányelv szerinti védőszerkezetről van szó.

Példa az EGK-alkatrész-típus-jóváhagyási jelre

A fenti típus-jóváhagyási jellel ellátott borulás hatása elleni védőszerkezet, olyan szerkezet, amely hátul felszerelt bukóíves, keretes vagy fülkés típusú, dinamikus vizsgálatot végeztek rajta, továbbá keskeny nyomtávú traktorra (V1) tervezték, valamint amelyre az EGK-alkatrész-típusjóváhagyást Franciaországban adták meg (e2) a 431 szám alatt.

VII. MELLÉKLET

AZ EGK-ALKATRÉSZ-TÍPUSBIZONYÍTVÁNY MINTÁJA

VIII. MELLÉKLET

AZ EGK-TÍPUSJÓVÁHAGYÁS FELTÉTELEI

1.

A traktor gyártója vagy meghatalmazott képviselője kérelmezi a traktor EGK-típusjóváhagyását a borulás hatása elleni védőszerkezet szilárdsága és a traktorra erősítésének szilárdsága tekintetében.

2.

A típus-jóváhagyási vizsgálatokat végrehajtó műszaki szolgálatnak át kell adni a jóváhagyandó traktortípus egy példányát, amelyre a jóváhagyandó védőszerkezetet és csatlakozóját felszerelték.

3.

Az EGK-alkatrész-típus-jóváhagyási vizsgálatokat végző műszaki szolgálat ellenőrzi, hogy a jóváhagyott típusú védőszerkezet megfelelő-e ahhoz a traktortípushoz, amelyhez a típusjóváhagyást kérték. Különösen azt vizsgálja, hogy a védőszerkezet felerősítése megfelel-e annak, amelyet az EGK-típusjóváhagyás megadásakor vizsgáltak.

4.

Az EGK-típusjóváhagyás birtokosa kérheti az engedély kiterjesztését más védőszerkezet-típusokra.

5.

Az illetékes hatóságok az alábbi feltételekkel adják meg a jóváhagyás kiterjesztését:

5.1. A borulás hatása elleni védőszerkezet új típusa és a traktorra erősítése megkapta az EGK-alkatrész-típusjóváhagyást.

5.2. Az új típusú védőszerkezetet arra a traktortípusra tervezték, amelyre az EGK-típusjóváhagyás kiterjesztését kérik.

5.3. A védőszerkezet traktorra erősítése megfelel annak, amelyet az EGK-alkatrész-típusjóváhagyás megadásakor vizsgáltak.

6.

Az EGK-típusbizonyítványhoz minden típusjóváhagyás vagy a típusjóváhagyás-kiterjesztés megadásakor vagy megtagadásakor mellékelni kell egy, a IX. melléklet szerinti bizonyítványt.

7.

Amennyiben a traktortípusra vonatkozó EGK-típus-jóváhagyási kérelmet ugyanakkor nyújtották be, mint amikor az adott traktortípusra szerelendő védőszerkezet EGK-alkatrész-típusjóváhagyását is kérelmezik, akkor e melléklet 2. és 3. pontjában megadott ellenőrzéseket nem kell végrehajtani.

IX. MELLÉKLET

MINTA

( 1 ) HL C 123., 1983.5.9., 1. o.

( 2 ) HL C 307., 1983.11.14., 103. o.

( 3 ) HL C 286., 1983.10.24., 2. o.

( 4 ) HL L 84., 1974.3.28., 10. o.

( 5 ) HL L 220., 1977.8.29., 1. o.

( 6 ) HL L 179., 1979.7.17., 1. o.

( 7 ) Ezt az irányelvet a tagállamokban 1986. június 2-án hirdették ki.

( 8 ) Az OECD egységes kódexe a keskeny nyomtávú kerekes mezőgazdasági és erdészeti traktorok hátul felszerelt, borulás hatása elleni védőszerkezeteinek hivatalos vizsgálatához.

( 9 ) Az eredetileg az ülés referenciapontját (ÜRP) alkalmazó vizsgálati jelentésekhez kapcsolódó kiegészítő vizsgálatok esetében a szükséges méréseket az ülés ellenőrzési pontja helyett az ülés referenciapontjára vonatkoztatva kell elvégezni, és egyértelműen jelezni kell az ülés referenciapontjának alkalmazását (lásd az 1. mellékletet).

( 10 ) A felhasználókat emlékeztetjük arra, hogy az ülés ellenőrzési pontjának meghatározása az ISO 5353 szabvány szerint történik, és ez a traktorhoz viszonyítva egy olyan rögzített pont, amely akkor sem mozdul el, ha az ülést elmozdítják a középső helyzetből. A védett tér meghatározásához az ülést a hátsó legfelső helyzetbe kell állítani."

( 11 ) Az előírt energiaszint elérésekor mért maradandó + rugalmas alakváltozás."
