A Tanács irányelve (1987. június 26.) a keskeny nyomtávú kerekes mezőgazdasági és erdészeti traktorok vezetőülés elé szerelt, borulás hatása elleni védőszerkezeteiről

A TANÁCS IRÁNYELVE

(1987. június 26.)

a keskeny nyomtávú kerekes mezőgazdasági és erdészeti traktorok vezetőülés elé szerelt, borulás hatása elleni védőszerkezeteiről

(87/402/EGK)

AZ EURÓPAI KÖZÖSSÉGEK TANÁCSA,

tekintettel az Európai Gazdasági Közösséget létrehozó szerződésre és különösen annak 100. cikkére,

tekintettel a Bizottság javaslatára ( 1 ),

tekintettel az Európai Parlament véleményére ( 2 ),

tekintettel a Gazdasági és Szociális Bizottság véleményére ( 3 ),

mivel a legutóbb Spanyolország és Portugália csatlakozási okmányával módosított, a kerekes mezőgazdasági vagy erdészeti traktorok típusjóváhagyására vonatkozó tagállami jogszabályok közelítéséről szóló, 1974. március 4-i 74/150/EGK tanácsi irányelve ( 4 ) megállapítja, hogy az egyes traktoralkatrészek vagy -jellemzők tekintetében az EGK-típus-jóváhagyási eljárás végrehajtásához szükséges rendelkezéseket külön irányelvekben kell meghatározni; mivel a legutóbb Spanyolország és Portugália csatlakozási okmányával módosított 77/536/EGK ( 5 ) és a 79/622/EGK ( 6 ) irányelvek határozták meg a borulás hatása elleni védőszerkezetekre és ezek traktorra erősítésére vonatkozó rendelkezéseket; mivel a fenti két irányelv a dinamikus, illetve statikus vizsgálati eljárásra - a gyártó ezek közül jelenleg bármelyiket alkalmazhatja -, valamint azokra a szabvány traktorokra vonatkozik, amelyek legnagyobb szabad magassága 1000 mm, egyik hajtótengelyének rögzített vagy állítható nyomtávja legalább 1150 mm és a "dinamikus vizsgálatra vonatkozó szóló" irányelv hatálya alá tartozó traktorok esetében a súlya 1,5 és 4,5 tonna között van, a "statikus vizsgálatról szóló" irányelv hatálya alá tartozó traktorok esetében pedig legalább 800 kg;

mivel az irányelv hatálya alá tartozó traktorok szabad magassága legfeljebb 600 mm, a nagyobb méretű kerekekkel felszerelt egyik tengelyük rögzített, vagy beállítható nyomtávja legfeljebb 1150 mm, és tömegük nagyobb 600 kg-nál, de legfeljebb 3000 kg; mivel e, különös tevékenységre használt traktoroknak a borulás hatása elleni védőszerkezeteikre a 77/536/EGK és a 79/622/EGK irányelvek előírásaitól eltérő különleges követelmény(ek) vonatkoz(hat)nak;

mivel a műszaki követelmények, amelyeknek a nemzeti jog alapján az ilyen "keskeny nyomtávú" traktoroknak meg kell felelniük, többek között a borulás hatása elleni védőszerkezetekre és ezek traktorra erősítésére vonatkoznak; mivel ezek a követelmények tagállamonként különböznek egymástól; mivel ezért szükséges, hogy minden tagállam ugyanazokat a követelményeket fogadja el, a meglévő szabályokat kiegészítve, vagy azok helyett különösen azért, hogy valamennyi traktortípus számára lehetővé tegyék az EGK-típus-jóváhagyási eljárását, ami a 74/150/EGK tanácsi irányelv tárgya;

mivel ez az irányelv azokra a borulás hatása elleni védőszerkezetekre vonatkozik, amelyeknek két, a vezetőülés elé felszerelt keretük van, és a traktor alakjának tulajdoníthatóan kisebb szabadtér jellemzi őket, így a vezetési helyzetbe jutást semmi esetre sem szabad akadályozni, hanem e szerkezetet (állíthatót, vagy rögzítettet is) meg kell őrizni tekintettel a kétségtelenül egyszerű kezelésére; mivel a keskeny nyomtávú mezőgazdasági és erdészeti traktorokon hátul felszerelt, a borulás hatása elleni védőszerkezetek a 86/298/EGK irányelv ( 7 ) tárgyát képezik;

mivel a borulás hatása elleni védőszerkezetekre és ezek traktorra erősítésére vonatkozó összehangolt típus-jóváhagyási eljárás lehetővé teszi minden tagállam részére, hogy ellenőrizze a szerkezet és a vizsgálati követelmények megfelelőségét, továbbá tájékoztassa a többi tagállamot a vizsgálat eredményeiről a borulás hatása elleni védőszerkezetre és ezeknek a traktorhoz erősítésére vonatkozó EGK típus-jóváhagyási bizonyítvány másolatának megküldésével, mivel a jóváhagyott típusnak megfelelően gyártott valamennyi szerkezetet adott EGK-típus-jóváhagyási jellel jelölnek, aminek eredményeképpen a többi tagállamban a szerkezet műszaki vizsgálatát nem kell elvégezni; mivel a borulás hatása elleni védőszerkezet többi elemére és jellemzőire vonatkozó közös követelményeket egy későbbi időpontban határozzák meg;

mivel az összehangolt követelmények elsődleges célja a biztonság és a munkavédelem javítása a közutakon és az egész Közösségben; mivel ezért szükséges ezen irányelv hatálya alá tartozó traktorokra vonatkozóan bevezetni azt a kötelezettséget, hogy el legyenek látva a borulás hatása elleni védőszerkezetekkel;

mivel a traktorokra vonatkozó nemzeti jogszabályok közelítése magában foglalja a tagállamok közös követelmények szerint elvégzett vizsgálatainak kölcsönös elismerését,

ELFOGADTA EZT AZ IRÁNYELVET:

1. cikk

Ezt az irányelvet a 74/150/EGK irányelv 1. cikkében meghatározott, az alábbi jellemzőkkel rendelkező traktorokra kell alkalmazni:

- a szabad magasság legfeljebb 600 mm az első és hátsó tengely legalacsonyabb pontja alatt, a differenciálművet is beleértve,

- a szélesebb gumiabroncsokkal felszerelt tengely rögzített, vagy állítható legkisebb nyomtávja legfeljebb 1150 mm; azzal a feltétellel, hogy a szélesebb gumiabroncsokkal felszerelt tengelyt legfeljebb 1150 mm nyomtávra állítják be. A másik tengely nyomtávjának oly módon kell beállítani, hogy a keskenyebb gumiabroncsok külső széle ne nyúljon túl a másik tengely gumiabroncsainak külső szélén. Amennyiben mindkét tengelyen azonos méretű keréktárcsák és gumiabroncsok vannak, akkor mindkét tengely állandó, vagy állítható nyomtávjának 1150 mm-nél kisebbnek kell lennie,

- 600 és 3000 kg közötti tömeg, a traktor a 74/150/EGK irányelv I. mellékletének 2.4. pontjában meghatározott terheletlen tömegének felel meg, beleértve ezen irányelv szerint felszerelt, a borulás hatása elleni védőszerkezetet és a gyártó által ajánlott legnagyobb méretű gumiabroncsokat.

2. cikk

(1) Minden tagállam biztosítja a borulás hatása elleni védőszerkezetek és ezek traktorhoz erősítésének az alkatrész-típusjóváhagyását, amennyiben az megfelel az I-V. mellékletben előírt szerkezeti és vizsgálati követelményeknek.

(2) Az EGK-alkatrész-típusjóváhagyást biztosító valamennyi tagállam megteszi az igazoláshoz szükséges intézkedéseket és amennyiben szükséges, együttműködik a többi tagállam illetékes hatóságaival annak érdekében, hogy a gyártott modellek megfeleljenek a jóváhagyott típusnak. A vizsgálatok helyszíni ellenőrzéssel történnek.

3. cikk

A tagállamok a VI. melléklet szerinti EGK-alkatrész-típus-jóváhagyási jelet adnak a traktor, vagy a védőszerkezet gyártójának, illetve meghatalmazott képviselőjének, az olyan borulás hatása elleni védőszerkezet-típusokra és a traktorra erősítésükre vonatkozóan, amelyre a 2. cikknek megfelelően a típusjóváhagyást megadták.

A tagállamok megtesznek minden megfelelő intézkedés annak érdekében, hogy megelőzzék a zavart okozó jelek használatát, amelyek alapján a 2. cikk szerinti borulás hatása elleni védőszerkezetek összetéveszthetők más berendezésekkel.

4. cikk

(1) A tagállamok nem tilthatják meg a borulás hatása elleni védőszerkezetek és ezek traktorra erősítő szerkezetének forgalomba hozatalát a szerkezetükre való hivatkozással, amennyiben azok EGK-alkatrész-típus-jóváhagyási jellel rendelkeznek.

(2) Mindemellett a tagállam megtilthatja az EGK-alkatrész-típus-jóváhagyási jellel ellátott borulás hatása elleni védőszerkezet forgalomba hozatalát, ha az lényegesen eltér a jóváhagyott típustól.

E tagállam haladéktalanul értesíti a többi tagállamot és a Bizottságot a megtett intézkedésekről, részletesen indokolva a döntéseit.

5. cikk

Minden tagállam illetékes hatósága egy hónapon belül elküldi a VIII. melléklet szerinti EGK-alkatrész-típusjóváhagyás másolatát a többi tagállam illetékes hatóságának, és amelyet minden elfogadott, vagy elutasított védőszerkezet típusra ki kell tölteni.

6. cikk

(1) Amennyiben az a tagállam, amelyik az EGK-alkatrész-típusjóváhagyást megadta, megállapítja, hogy több, a jóváhagyási jellel ellátott borulás hatása elleni védőszerkezet és ezek traktorra erősítése nem felel meg a jóváhagyott típusnak, megteszi a szükséges lépést annak biztosítására, hogy a gyártott darabok a jóváhagyottal megegyezzenek. Ezen állam illetékes hatóságai tájékoztatják a többi tagállam illetékes hatóságait a megtett intézkedésekről, amelyek jelentős és ismételt hiányosság esetén egészen az EGK-alkatrész-típusjóváhagyás visszavonásáig terjedhetnek. Az említett hatóságok ugyanilyen intézkedéseket tesznek, ha egy másik tagállam illetékes hatóságai értesítik őket ilyen meg nem egyezésről.

(2) A tagállamok illetékes hatóságai egy hónapon belül értesítik egymást bármely EGK-alkatrész-típusjóváhagyás visszavonásáról és ennek okairól.

7. cikk

Ezen irányelv végrehajtása során elfogadott rendelkezés alapján hozott döntés a borulás hatása elleni védőszerkezetek EGK-alkatrész-típusjóváhagyásának megtagadásáról vagy visszavonásáról, illetve azok forgalomba hozatalának vagy használatának tiltásáról, részletesen indokolja azt. Az érintett felet a döntésről értesíteni kell és ugyanakkor tájékoztatni kell a tagállamokban hatályban lévő jogszabályok szerinti jogorvoslatról és a határidőkről, amelyeken belül a jogorvoslattal élhet.

8. cikk

A tagállamok nem tagadhatják meg a traktorok EGK-típusjóváhagyásának vagy nemzeti típusjóváhagyásának megadását a borulás hatása elleni védőszerkezetre vagy ennek a traktorra erősítő szerkezetére hivatkozva, amennyiben azokat ellátták az EGK-alkatrész-típus-jóváhagyási jellel, és megfelelnek a IX. melléklet követelményeinek.

9. cikk

(1) A tagállamok nem tilthatják meg a traktorok értékesítését, nyilvántartásba vételét, forgalomba helyezését vagy használatát a borulás hatása elleni védőszerkezetre vagy ennek traktorra erősítésére hivatkozva, amennyiben azokat ellátták EGK-alkatrész-típus-jóváhagyási jellel, és megfelelnek a IX. melléklet követelményeinek.

A tagállamok azonban - a Szerződésnek megfelelően - ezen irányelvben említett traktorok meghatározott alkalmazására bevezethetnek bizonyos korlátozásokat, ha ezt a biztonság megköveteli meghatározott talaj-, vagy növényi termékek sajátosságai miatt. A tagállamok értesítik a Bizottságot az ilyen korlátozásokról, azok végrehajtása előtt, és elfogadásuk okairól.

(2) Ezen irányelv nem befolyásolja a tagállamoknak azt a jogát, hogy - a Szerződésnek megfelelően - követelményeket írjanak elő, amelyeket a munkavállalók biztonságának megőrzése érdekében a kérdéses traktorok használatakor szükségesnek tartanak, feltéve hogy ez nem jelenti a védőszerkezet megváltoztatását az irányelvben nem részletezett módon.

10. cikk

(1) Az EGK-típusjóváhagyással kapcsolatban az 1. cikkben említett valamennyi traktort fel kell szerelni borulás hatása elleni védőszerkezettel.

(2) Az (1) bekezdésben említett védőszerkezetnek a hátul felszerelt védőszerkezet kivételével meg kell felelnie az irányelv I-V. mellékletében vagy a 77/536/EGK irányelvben vagy a 79/622/EGK irányelvben megállapított követelményeknek.

11. cikk

A mellékletekben leírt követelményeknek a műszaki fejlődéshez történő hozzáigazításához szükséges módosításait a 74/150/EGK tanácsi irányelv 13. cikkében szabályozott eljárásnak megfelelően fogadják el.

12. cikk

Az irányelvről történő értesítést követő tizennyolc hónapon belül a Tanács a Bizottság javaslatára a Szerződés rendelkezései alapján ezen irányelv kiegészítése érdekében irányelvet fogad el olyan rendelkezésekkel, amelyekkel a dinamikus vizsgálati eljárásba kiegészítő ütésvizsgálatokat vesznek fel.

13. cikk

(1) A tagállamok hatályba léptetik azokat a rendelkezéseket, amelyek szükségesek ahhoz, hogy ennek az irányelvnek az értesítéstől ( 8 ) számított 24 hónapon belül megfeleljenek, és erről haladéktalanul tájékoztatják a Bizottságot.

(2) A tagállamok közlik a Bizottsággal nemzeti joguknak azokat a főbb rendelkezéseit, amelyeket az ezen irányelv által szabályozott területen fogadnak el.

14. cikk

Ennek az irányelvnek a tagállamok a címzettjei.

I. MELLÉKLET

AZ EGK-ALKATRÉSZ-TÍPUSJÓVÁHAGYÁS FELTÉTELEI

1. A 2008. októberi C(2008) 128 OECD-határozat 6. kódexének ( 9 ) 1. pontjában előírt meghatározások és követelmények alkalmazandók - az 1.1. pont (Mezőgazdasági és erdészeti traktorok) kivételével -, amelyek szövege a következő:

"1. Fogalommeghatározások

1.1.

[nem alkalmazható]

1.2. Borulásvédelmi szerkezet (ROPS)

»Borulásvédelmi szerkezet« (biztonsági fülke vagy keret) (a továbbiakban: védőszerkezet): az a szerkezeti elem a traktoron, amelynek alapvető célja, hogy megelőzze vagy korlátozza azokat a veszélyeket, amelyek a vezetőt érhetik, ha a traktor üzemszerű használat közben felborul.

A borulásvédelmi szerkezet jellemzője, hogy elég nagy szabad teret biztosít ahhoz, hogy megvédje a vezetőt, aki ülhet akár a védőszerkezet védelmében, akár a szerkezet külső éleit a traktor bármely olyan részével összekötő egyenesek által határolt térben, amely érintkezésbe kerülhet a sík talajjal, és amely borulás esetén képes a traktort az adott helyzetben megtartani.

1.3. Nyomtáv

1.3.1. Előzetes fogalommeghatározás: a kerék szimmetriasíkja

A kerék szimmetriasíkja egyenlő távolságra található a keréktárcsák külső élén értelmezett kerületét magában foglaló két síktól.

1.3.2. A nyomtáv meghatározása

A kerék tengelyén keresztülhaladó függőleges sík egyenes vonalban metszi a szimmetriasíkot; ez az egyenes egy pontban találkozik az alátámasztó felülettel. Ha a traktor azonos tengelyén található kerekek esetében így meghatározott két pont A és B, akkor a nyomtáv az A és a B pont közötti távolság. A nyomtávot ilyen módon mind az első, mind a hátsó kerekek tekintetében meg lehet határozni. Ikerkerekek esetében a nyomtáv a kerékpárok szimmetriasíkjainak megfelelő két sík közötti távolság.

1.3.3. További fogalommeghatározás: a traktor szimmetriasíkja

Az A és a B pontnak a traktor hátsó tengelyére vonatkozó szélső helyzete adja meg a nyomtáv lehetséges legnagyobb értékét. Az AB szakasszal a szakasz középpontjánál derékszöget bezáró függőleges sík a traktor szimmetriasíkja.

1.4. Tengelytáv

Az első kerekek, illetve a hátsó kerekek tekintetében a fentiek szerint meghatározott két AB szakaszon keresztülhaladó függőleges síkok közötti távolság.

1.5. Az ülés ellenőrzési pontjának meghatározása; az ülés helyzete és beállítása a vizsgálathoz

1.5.1. Az ülés ellenőrzési pontja (ÜEP) (nemzetközi anyagokban SIP-ként jelölve) ( 10 )

Az ülés ellenőrzési pontját az ISO 5353:1995 szabvány szerint kell meghatározni.

1.5.2. Az ülés helyzete és beállítása a vizsgálathoz

1.5.2.1. amennyiben a háttámla és az ülőfelület állítható, akkor úgy kell ezeket beállítani, hogy az ülés ellenőrzési pontja a hátsó, legfelső helyzetében legyen;

1.5.2.2. amennyiben az ülés rugózott, akkor rugózását útjának közepén rögzíteni kell, kivéve, ha ez ellentétes az ülés gyártójának egyértelmű utasításaival;

1.5.2.3. azon esetekben, amikor az ülés helyzete csak hosszanti irányban és függőlegesen állítható be, az ülés ellenőrzési pontján átmenő hosszanti tengelynek párhuzamosnak kell lennie a traktornak a kormánykerék középpontján átmenő függőleges hosszanti síkjával, és ettől a síktól legfeljebb 100 mm-re helyezkedhet el.

1.6. Védett tér

1.6.1. Függőleges referenciasík és -vonal

A védett tér (II. melléklet, 6.1. ábra) a függőleges referenciasík és a referenciavonal alapján határozható meg.

1.6.1.1. A referenciasík egy olyan függőleges sík, amely általában a traktor hosszanti síkja és átmegy az ülés ellenőrzési pontján, valamint a kormánykerék középpontján. A referenciasík általában egybeesik a traktor hosszanti szimmetriasíkjával. Rakodás során a referenciasík az üléssel és a kormánykerékkel együtt vízszintesen eltolódik, de merőleges marad a traktorra, illetve a borulásvédelmi szerkezet aljára.

1.6.1.2. A referenciavonal a referenciasíkba esik, amely az ülés ellenőrzési pontja mögött 140 + ah távolságra lévő ponton, alatta 90 - av távolságra lévő ponton, valamint a kormánykerék-koszorúnak azon a pontján halad át, amelyet vízszintes meghosszabbítása esetén először metsz.

1.6.2. A védett tér meghatározása nem megfordítható üléssel felszerelt traktorok esetében

A nem megfordítható üléssel felszerelt traktorok szabad terét az alábbi 1.6.2.1-1.6.2.11. pont határozza meg; ha a traktor vízszintes felületen áll, és amennyiben az ülés állítható, a hátsó, legfelső helyzetbe ( 11 ) van állítva, illetve amennyiben a kormánykerék állítható, az ülő vezető számára középső helyzetbe van állítva, a szabad teret a következő síkok határolják:

1.6.2.1. Két függőleges sík a referenciasík két oldalán, attól 250 mm távolságra, amelyek az alábbi 1.6.2.8. pontban meghatározott síktól felfelé 300 mm-re, hosszirányban pedig az ülés ellenőrzési pontja előtt pedig (210 - ah) mm-re haladó referenciasíkra merőleges függőleges sík előtt legalább 550 mm-re terjednek.

1.6.2.2. Két függőleges sík a referenciasík két oldalán, attól 200 mm távolságra, amelyek az alábbi 1.6.2.8. pontban meghatározott síktól felfelé 300 mm-re, hosszirányban pedig az 1.6.2.11. pontban meghatározott felülettől lefelé az ülés ellenőrzési pontja előtt (210 - ah) mm-re haladó referenciasíkra merőleges függőleges síkig terjednek.

1.6.2.3. A referenciasíkra merőleges ferde sík, amely a referenciavonal felett 400 mm-re és azzal párhuzamosan fut, hátrafelé pedig addig terjed, ahol metszi a referenciasíkra merőleges függőleges síkot, amely áthalad az ülés ellenőrzési pontja mögött (140 + ah) mm-re lévő ponton.

1.6.2.4. A referenciasíkra merőleges ferde sík, amely a fenti 1.6.2.3. pontban meghatározott síkot a leghátsó élén metszi, és felfekszik az ülés háttámlájának legmagasabb pontjára.

1.6.2.5. A referenciasíkra merőleges függőleges sík, amely a kormánykerék előtt legalább 40 mm-re, az ülés ellenőrzési pontja előtt pedig legalább 760 - ah távolságra halad.

1.6.2.6. A referenciasíkra merőleges tengelyű hengeres felület, amelynek sugara 150 mm, és amely érinti a fenti 1.6.2.3. és 1.6.2.5. pontban meghatározott síkokat.

1.6.2.7. Két párhuzamos, ferde sík, amelyek áthaladnak a fenti 1.6.2.1. pontban meghatározott síkok felső élén, valamint a ferde sík azon az oldalon, amelyre az ütést mérik, legalább 100 mm-re a referenciasíktól a védett tér felett.

1.6.2.8. Az ülés ellenőrzési pontja alatt 90 - av távolságra lévő ponton átmenő vízszintes sík.

1.6.2.9. A referenciasíkra merőleges és az ülés ellenőrzési pontja előtt 210 - ah távolságra levő függőleges sík két darabja, amelyek a fenti 1.6.2.1. pontban meghatározott síkok mindenkori leghátsó határait és a fenti 1.6.2.2. pontban meghatározott síkok legelső határait kötik össze.

1.6.2.10. A fenti 1.6.2.8. pontban meghatározott sík felett 300 mm-re haladó vízszintes sík két darabja, amelyek a fenti 1.6.2.2. pontban meghatározott függőleges síkok legfelső határait és a fenti 1.6.2.7. pontban meghatározott ferde síkok legalsó határait kötik össze.

1.6.2.11. Egy szükség esetén görbe felület, amelynek alkotója merőleges a referenciasíkra és felfekszik az ülés háttámlájának hátuljára.

1.6.3. A védett tér meghatározása megfordítható vezetőhellyel felszerelt traktorok esetében

A megfordítható vezetőhellyel (vagyis megfordítható üléssel és kormánykerékkel) rendelkező traktorok esetében a védett tér a kormánykerék és az ülés két helyzete által meghatározott két védett tér burkolófelülete.

1.6.4. Kiegészítő ülések (utasülés)

1.6.4.1. Olyan traktorok esetében, amelyekbe kiegészítő üléseket lehet beszerelni, a vizsgálatok során az összes lehetséges kiegészítő ülés ellenőrzési pontját magában foglaló burkolófelületet kell használni. A védőszerkezet nem eshet a különböző ülések ellenőrzési pontjait magában foglaló nagyobb védett téren belülre.

1.6.4.2. Amennyiben a vizsgálat elvégzése után új lehetőséget kínálnak az ülések elrendezésére, meg kell határozni, hogy az új ülés ellenőrzési pontja körüli védett tér teljes mértékben a korábban megállapított burkolófelületen belülre esik-e. Amennyiben nem, új vizsgálatot kell végezni.

1.7. Mérési tűréshatárok

Hosszméretek

:

± 3 mm

kivéve :

gumiabroncsok alakváltozása

:

± 1 mm

a védőszerkezet alakváltozása vízszintes terhelés esetén

:

± 1 mm

a lengőtömeg esési magassága

:

± 1 mm

Tömeg

:

± 1 %

Erők

:

± 2 %

Szögek

:

± 2°

1.8. Jelölések ah (mm) Az ülés vízszintes állítási tartományának fele av (mm) Az ülés függőleges állítási tartományának fele B (mm) A traktor legkisebb szélessége Bb (mm) A védőszerkezet legnagyobb külső szélessége D (mm) A védőszerkezet alakváltozása az ütközési pontban (dinamikus vizsgálatok), illetve alakváltozás a terhelés helyén és irányában (statikus vizsgálatok) D′ (mm) A szerkezet alakváltozása a szükséges számított energiánál Ea (J) Elnyelt alakváltozási energia abban a pontban, ahol a terhelést megszüntették. Az F-D görbén belüli terület Ei (J) Elnyelt alakváltozási energia. Az F-D görbén belüli terület E′i (J) Repedés vagy törés keletkezését követő további terhelés után elnyelt alakváltozási energia E″i (J) A túlterheléses vizsgálat alatt elnyelt alakváltozási energia olyan esetben, amikor a terhelést megszüntették, mielőtt a túlterhelési vizsgálat megkezdődött volna. Az F-D görbén belüli terület Eil (J) Hosszirányú terhelés során elnyelendő bemenő energia Eis (J) Oldalirányú terhelés során elnyelendő bemenő energia F (N) Statikus terhelőerő F′ (N) Az E′i-nek megfelelő szükséges számított energiához tartozó terhelőerő F-D Erő-alakváltozás görbe Fi (N) Hátulsó szilárd elemre kifejtett erő Fmax (N) A terhelés során előforduló legnagyobb statikus erő, a túlterhelés kivételével Fv (N) Függőleges nyomóerő H (mm) A lengőtömeg esési magassága (dinamikus vizsgálatok) H′ (mm) A lengőtömeg esési magassága kiegészítő vizsgálatnál (dinamikus vizsgálatok) I (kgm2) A traktor hátsó kerekeinek középvonalára számított, a hátsó kerekek tömegétől független vonatkoztatási tehetetlenségi nyomaték L (mm) A traktor vonatkoztatási tengelytávja M (kg) A traktor referenciatömege a szilárdsági vizsgálatoknál, a II. melléklet 3.2.1.4. pontja szerint."

2. ÁLTALÁNOS KÖVETELMÉNYEK

2.1.

A védőszerkezeteket és traktorra erősítésüket úgy kell megtervezni és kialakítani, hogy az 1.1. pontban meghatározott fő feladatát teljesítse.

2.2.

Ez a feltétel akkor tekinthető teljesítettnek tekintendő, ha a II., III. és IV. melléklet követelményei teljesülnek.

3. AZ EGK-ALKARÉSZ-TÍPUSJÓVÁHAGYÁS IRÁNTI KÉRELEM

3.1.

A védőszerkezet és traktorra erősítése szilárdságára vonatkozó EGK-alkatrész-típus-jóváhagyási kérelmet a traktor vagy a védőszerkezet gyártója, vagy azok meghatalmazott képviselője nyújtja be.

3.2.

A kérelemhez három példányban kell mellékelni az alábbi dokumentumokat és adatokat:

- a védőszerkezet méretarányos, vagy a főméreteket tartalmazó rajza, amely bemutatja a védőszerkezet általános elrendezését. A rajzon különösen a felerősítő alkatrészeket kell részletesen bemutatni,

- a felerősítés részleteit oldalról és elölről bemutató fényképek,

- a védőszerkezet rövid leírása, beleértve a szerkezet típusát, a traktorra erősítés módját, és szükséges esetben a burkolat és a belső kárpitozás részleteit,

- adatok a szerkezet és a borulás hatása elleni védőszerkezet felszereléséhez használt anyagokról (lásd VI. mellékletet).

3.3.

A alkatrész-típus-jóváhagyási vizsgálat elvégzéséért felelős műszaki szolgálatnak át kell adni egy traktort, amely annak a traktortípusnak egy mintája, amelyre a jóváhagyandó védőszerkezetet tervezték. A traktorra fel kell szerelni a védőszerkezetet.

Ezen kívül a gyártónak meg kell adnia az első és hátsó tengelyre felszerelt, illetve felszerelhető gumiabroncsok méreteit.

3.4.

Az EGK-alkatrész-típusjóváhagyás birtokosa kérheti a jóváhagyás kiterjesztését más traktortípusokra is. Az eredeti EGK-alkatrész-típusjóváhagyást megadó illetékes hatóságok megadják a kért kiterjesztést, ha a jóváhagyott védőszerkezet, valamint az(ok) a traktortípus(ok), amely(ek)re a kiterjesztést kérik, megfelelnek az alábbi feltételeknek:

- a II. melléklet 1.3. pontja szerinti ellensúly nélküli traktor nem haladja meg 5%-nál nagyobb mértékben a vizsgálati referenciatömeget,

- a felerősítés módja és a felerősítési pontok a traktoron azonosak,

- az olyan alkatrészek, mint a sárvédők és motorháztető, amelyek a védőszerkezet megtámasztására szolgálhatnak, azonos szilárdságúak, és - a védőszerkezethez képest - azonos helyen vannak,

- a védőszerkezetben az ülés helyzete és lényeges méretei, továbbá a védőszerkezet elhelyezése és a traktor olyan, hogy a szabadtér a vizsgálat során a megváltozott alakú szerkezet védelmén belül marad.

4. JELÖLÉSEK

4.1. A jóváhagyott típusnak megfelelő valamennyi védőszerkezetet az alábbi jelölésekkel kell ellátni:

4.1.1.

Védjegy vagy kereskedelmi név;

4.1.2.

A VII. mellékletben található mintának megfelelő EGK-típus-jóváhagyási jel;

4.1.3.

A védőszerkezet sorozatszáma;

4.1.4.

Annak (azoknak) a traktor(ok)nak a gyártmánya és típusa(i), amely(ek)re avédőszerkezetet szánták.

4.2.

Mindezeket az adatokat fel kell tüntetni egy kisméretű adattáblán.

4.3.

Az adatoknak láthatóknak, olvashatóknak és kitörölhetetleneknek kell lenniük.

II. MELLÉKLET

Műszaki követelmények

A keskeny nyomtávú kerekes mezőgazdasági vagy erdészeti traktorok vezetőülés elé szerelt, borulásvédelmi szerkezete EK-típusjóváhagyásának műszaki követelményeit - a 3.2.4. (Vizsgálati jelentés), a 3.4.1. (Adminisztratív kiterjesztés), a 3.5. (Jelölés) és a 3.7. (Biztonságiöv-rögzítés hatása) kivételével - a 2008. október 12-i C(2008) 2 OECD-határozat 6. kódexének ( 12 ) 3. pontja tartalmazza, amelynek szövege a következő:

"3. SZABÁLYOK ÉS IRÁNYMUTATÁSOK

3.1. A szilárdságvizsgálatok előfeltételei

3.1.1. Két előzetes vizsgálat elvégzése

A szilárdságvizsgálatokat csak akkor szabad elvégezni a védőszerkezeten, ha mind az oldalirányú stabilitási vizsgálatot, mind a tovább nem borulási vizsgálatot sikeresen elvégezték (lásd a folyamatábrát a 6.3. ábrán).

3.1.2. Az előzetes vizsgálatok előkészítése

3.1.2.1. A traktorra biztonsági helyzetben fel kell szerelni a védőszerkezetet.

3.1.2.2. A traktorra a gyártó által megadott legnagyobb átmérőjű és az adott átmérőben létező legkeskenyebb gumiabroncsokat kell szerelni. A gumiabroncsok nem lehetnek folyadékkal feltöltve, és a szántóföldi munkákhoz ajánlott abroncsnyomást kell beállítani.

3.1.2.3. A hátsó kerekeket a legkisebb nyomtávra kell beállítani; az első kerekek nyomtávja amennyire csak lehetséges azokkal megegyező legyen. Amennyiben az első kerekeken két nyomtáv állítható be, amelyek ugyanolyan mértékben térnek el a hátsó kerekek legkisebb nyomtávjától, akkor az első kerekek két nyomtávja közül a szélesebbet kell választani.

3.1.2.4. A traktor összes tartályát fel kell tölteni, vagy a folyadékokat megfelelő tömeggel helyettesíteni kell a megfelelő helyeken.

3.1.2.5. A sorozatgyártás során alkalmazott összes szereléket normál helyzetben rögzíteni kell a traktorra.

3.1.3. Oldalirányú stabilitási vizsgálat

3.1.3.1. A fenti rendelkezéseknek megfelelően előkészített traktort vízszintes síkra kell állítani úgy, hogy a traktor első tengelyének forgáspontja - csuklós traktorok esetében a két tengely közötti forgáspont - szabadon el tudjon mozdulni.

3.1.3.2. A traktornak azt a részét, amely mereven kapcsolódik a traktor súlyának több mint 50 %-át hordó tengelyhez, emelővel vagy csörlővel fel kell billenteni; közben folyamatosan mérni kell a dőlésszöget. Ennek a szögnek legalább 38°-osnak kell lennie abban a pillanatban, amikor a traktor a talajon levő kerekein labilis egyensúlyi állapotban van. A vizsgálatot egyszer úgy kell elvégezni, hogy a kormánykerék teljesen el van forgatva jobbra, másodszor pedig úgy, hogy a kormánykerék balra van teljesen elforgatva.

3.1.4. Tovább nem borulási vizsgálat

3.1.4.1. Általános megjegyzések

A tovább nem borulás vizsgálatával kell meghatározni, hogy a traktorra felszerelt, a vezető védelmét szolgáló szerkezet megfelelően meg tudja-e akadályozni a traktor tovább borulását, ha az 1:1,5 dőlésű lejtőn oldalára borul (6.4. ábra).

A tovább nem borulás a 3.1.4.2. és a 3.1.4.3. pont szerinti módszerek egyikével bizonyítható.

3.1.4.2. A tovább nem borulás bemutatása felborítási vizsgálattal

3.1.4.2.1. A felborítási vizsgálatot legalább 4 m hosszú vizsgálati lejtőn (lásd a 6.4. ábrát) kell végezni. A lejtő felületét 18 cm vastagon olyan anyaggal kell beborítani, amelynek a kúpos penetrométerre vonatkozó ASAE S313.3 FEB1999 és ASAE EP542 FEB1999 számú szabványok szerint mért kúpbehatolási mutatója:

A = 235 ± 20

vagy

B = 335 ± 20

3.1.4.2.2. A (3.1.2. pontban leírtak szerint előkészített) traktort kezdősebesség nélkül oldalirányba felbillentik. Ehhez a traktort úgy állítják fel a vizsgálati lejtő elején, hogy a kerekek a lejtő felőli oldalon a talajon nyugodjanak, a traktor szimmetriasíkja pedig párhuzamos legyen a körvonalakkal. Miután nekiütődik a vizsgálati lejtő felületének, a traktor a védőszerkezet felső sarkán megbillenve felemelkedhet a felületről, de nem fordulhat át. Vissza kell esnie arra az oldalára, amelyik először ütközött a felülethez.

3.1.4.3. A tovább nem borulás bemutatása számítással

3.1.4.3.1. A tovább nem borulás számítással történő igazolásához a traktor következő jellemzőit kell meghatározni (lásd a 6.5. ábrát):

B0(m)A hátsó kerék gumiabroncsának szélessége
B6(m)A védőszerkezet szélessége a jobb és a bal oldali ütközési pont között
B7(m)A motorháztető szélessége
D0(rad)Az első tengely lengésszöge nullahelyzettől ütközésig
D2(m)Az első kerekek gumiabroncsának magassága a tengely teljes terhelése mellett
D3(m)A hátsó kerekek gumiabroncsának magassága a tengely teljes terhelése mellett
H0(m)Az első tengely forgáspontjának magassága
H1(m)A súlypont magassága
H6(m)Az ütközési pont magassága
H7(m)A motorháztető magassága
L2(m)A súlypont vízszintes távolsága az első tengelytől
L3(m)A súlypont vízszintes távolsága a hátsó tengelytől
L6(m)A súlypont vízszintes távolsága a védőszerkezet első metszéspontjától (negatív előjellel kell használni, ha ez a pont a súlypont síkja előtt van)
L7(m)A súlypont vízszintes távolsága a motorháztető első sarkától
Mc(kg)A traktor számításhoz használt tömege
Q(kgm2)A súlyponton átmenő hossztengelyre számított tehetetlenségi nyomaték
S(m)Hátsó nyomtáv

A nyomtáv (S) és a gumiabroncs-szélesség (B0) összegének nagyobbnak kell lennie a védőszerkezet szélességénél (B6).

3.1.4.3.2. .A számításhoz a következő egyszerűsítő feltevésekkel lehet élni:

3.1.4.3.2.1. a kiegyenlített első tengelyű álló traktor felbillen az 1:1,5 dőlésű lejtőn, amint a súlypont függőlegesen a forgástengely fölé kerül;

3.1.4.3.2.2. a forgástengely párhuzamos a traktor hossztengelyével, és metszi a lejtő felőli első és hátsó kerék felfekvő felületének közepét;

3.1.4.3.2.3. a traktor nem csúszik meg a lejtőn lefelé;

3.1.4.3.2.4. a lejtőnek történő ütközés részben rugalmas, a rugalmassági tényező:

U = 0,2

3.1.4.3.2.5. a lejtőbe való behatolás mélysége és a védőszerkezet alakváltozása együttesen:

T = 0,2 m

3.1.4.3.2.6. a traktor egyéb alkatrészei nem hatolnak be a lejtő felületébe.

3.1.4.3.3. E kódexnek részét képezi az oldalirányba felboruló keskeny nyomtávú, elöl borulásvédelmi szerkezettel felszerelt traktorok továbborulásának vagy tovább nem borulásának megállapítására szolgáló számítógépes program (BASIC ( 13 )), a 6.1-6.11. ábrán pedig példák láthatók.

3.1.5. Mérési módszerek

3.1.5.1. A súlypont vízszintes távolsága a hátsó tengelytől (L3), illetve az első tengelytől (L2)

A traktor mindkét oldalán meg kell mérni a hátsó és az első tengely közötti távolságot, hogy ellenőrizzék, nem fordul-e el a kormány.

A súlypont hátsó tengelytől (L3), illetve első tengelytől (L2) mért távolságát a traktor tömegének a hátsó és az első kerekek közötti megoszlása alapján kell kiszámítani.

3.1.5.2. A hátsó kerék gumiabroncsának (D3) és az első kerék gumiabroncsának (D2) magassága

Az első és a hátsó kerekek gumiabroncsánál azonos módszert alkalmazva meg kell mérni a gumiabroncs legmagasabb pontjának a talajtól mért távolságát (6.5. ábra).

3.1.5.3. A súlypont vízszintes távolsága a védőszerkezet első metszéspontjától (L6).

Meg kell mérni a súlypont távolságát a védőszerkezet első metszéspontjától (6.6.a., 6.6.b. és 6.6.c. ábra). Ha a védőszerkezet a súlypont síkja előtt helyezkedik el, a mért értéket mínusz előjellel kell használni (-L6).

3.1.5.4. A védőszerkezet szélessége (B6)

Meg kell mérni a szerkezet két függőleges oszlopának jobb és bal oldali ütközési pontja közötti távolságot.

Az ütközési pontot az első és a hátsó gumiabroncsok legmagasabb külső pontjai által meghatározott egyenesen átmenő és a védőszerkezetet érintő sík határozza meg (6.7. ábra).

3.1.5.5. A védőszerkezet magassága (H6)

Meg kell mérni a szerkezet ütközési pontjának a talaj síkjától függőlegesen mért távolságát.

3.1.5.6. A motorháztető magassága (H7)

Meg kell mérni a motorháztető ütközési pontjának a talaj síkjától függőlegesen mért távolságát.

Az ütközési pontot az első gumiabroncs legmagasabb külső pontjain átmenő, valamint a motorháztetőt és a védőszerkezetet érintő sík határozza meg (6.7. ábra). A mérést a motorháztető mindkét oldalán el kell végezni.

3.1.5.7. A motorháztető szélessége (B7)

Meg kell mérni a motorháztető előzőekben meghatározott két ütközési pontjának a távolságát.

3.1.5.8. A súlypont vízszintes távolsága a motorháztető első sarkától (L7)

Meg kell mérni a motorháztető előzőekben meghatározott ütközési pontjának a súlyponttól mért távolságát.

3.1.5.9. Az első tengely forgáspontjának magassága (H0)

A gyártó műszaki jelentésének tartalmaznia kell az első tengely forgáspontjának közepe és az első gumiabroncsok tengelyének közepe között függőlegesen mért távolságot (H01), amelyet ellenőrizni kell.

Meg kell mérni az első gumiabroncsok tengelye közepének a talaj síkjától függőlegesen mért távolságát (H02) (6.8. ábra).

Az első tengely forgáspontjának magassága (H0) a két előző érték összege.

3.1.5.10. Hátsó nyomtáv (S)

Meg kell mérni a gyártó által megadott legnagyobb méretű gumiabronccsal felszerelt legkisebb hátsó nyomtávot (6.9. ábra).

3.1.5.11. A hátsó kerék gumiabroncsának szélessége (B0)

Meg kell mérni a hátsó gumiabroncsok külső és belső függőleges síkjának a felső részen mért távolságát (6.9. ábra).

3.1.5.12. Az első tengely lengésszöge (D0)

A tengely mindkét végén meg kell mérni a tengely lengése során a vízszintes helyzet és a legnagyobb kitérés által bezárt legnagyobb szöget, figyelembe véve az esetleges végállású lengéscsillapítót. A legnagyobb mért szöggel kell számolni.

3.1.5.13. A traktor tömege (M)

A traktor tömegét a 3.2.1.4. pontban megadott feltételek szerint kell meghatározni.

3.2. A borulásvédelmi szerkezetek és traktorra erősítésük szilárdságának vizsgálati feltételei

3.2.1. Általános előírások

3.2.1.1. A vizsgálat célja

Egyedi berendezések felhasználásával olyan vizsgálatok végrehajtása, amelyekkel modellezni lehet a traktor borulásakor a védőszerkezetre ható terheléseket. Ezek a vizsgálatok lehetővé teszik a védőszerkezet, a traktorra erősítés, valamint az összes - a vizsgálati terhelést átadó - traktoralkatrész szilárdságának megfigyelését.

3.2.1.2. Vizsgálati módszerek

A vizsgálatokat a dinamikus vagy a statikus eljárás szerint lehet végezni. A két eljárást egyenértékűnek tekintik.

3.2.1.3. A vizsgálatok előkészítésére vonatkozó általános szabályok

3.2.1.3.1. A védőszerkezetnek meg kell felelnie a sorozatgyártás előírásainak. A gyártó által javasolt módon kell felszerelni egy olyan traktorra, amelyre tervezték.

Megjegyzés: A statikus vizsgálatokhoz nem szükséges egy teljes traktor, de a védőszerkezet és a traktor azon alkatrészei, amelyekre a védőszerkezetet felszerelik, üzemszerű egységet (a továbbiakban: szerkezet) kell, hogy alkossanak.

3.2.1.3.2. Az összeszerelt traktorra (vagy a szerkezetre) mind a statikus vizsgálathoz, mind a dinamikus vizsgálathoz fel kell szerelni a sorozatgyártás összes, a szereléshez szükséges alkatrészeit, amelyek a védőszerkezet szilárdságát befolyásolhatják, vagy a szilárdsági vizsgálat elvégzéséhez szükségesek.

Azokat az alkatrészeket, amelyek a védett térben veszélyt jelenthetnek, szintén fel kell szerelni a traktorra (vagy a szerkezetre), hogy vizsgálni lehessen, vajon teljesülnek-e az Elfogadási kritériumok című 3.2.3. pontban előírt követelmények.

A traktor vagy a védőszerkezet összes alkatrészét - beleértve az időjárás ellen védő részeket is - fel kell szerelni, vagy a rajzokon ábrázolni kell.

3.2.1.3.3. A szilárdsági vizsgálatokhoz el kell távolítani az összes leszerelhető burkolatot és nem teherviselő alkatrészt, hogy ezek ne növelhessék a védőszerkezet szilárdságát.

3.2.1.3.4. A kerekek nyomtávját úgy kell beállítani, hogy a borulásvédelmi szerkezet a vizsgálatok során lehetőleg ne támaszkodjon a gumiabroncsokra. Statikus vizsgálat esetén a kerekeket le lehet szerelni.

3.2.1.4. A traktor referenciatömege a szilárdsági vizsgálatoknál

A lengőtömeg esési magassága, a terhelési energiák és a nyomóerők kiszámítására szolgáló képletekben alkalmazott M referenciatömeg legalább a traktornak a választható tartozékok nélkül, de hűtőfolyadékkal, kenőanyaggal, üzemanyaggal, szerszámokkal és a védőszerkezettel együtt számolt tömegével egyenlő. Nem kell figyelembe venni a kiegészítő első és hátsó súlyok, a gumiabroncsok súlyát, a felszerelt eszközöket, berendezéseket vagy a különleges alkatrészeket.

3.2.2. Vizsgálatok

3.2.2.1. A vizsgálatok sorrendje

A vizsgálatok sorrendje a 3.3.1.1.6., a 3.3.1.1.7., a 3.3.2.1.6. és a 3.3.2.1.7. pontban említett kiegészítő vizsgálatok nélkül a következő:

1. ütésvizsgálat (dinamikus vizsgálat) vagy terhelés (statikus vizsgálat) a szerkezet hátsó részén

(lásd a 3.3.1.1.1. és a 3.3.2.1.1. pontot);

2. nyomóvizsgálat hátul (dinamikus vagy statikus vizsgálat)

(lásd a 3.3.1.1.4. és a 3.3.2.1.4. pontot);

3. ütésvizsgálat (dinamikus vizsgálat) vagy terhelés (statikus vizsgálat) a szerkezet első részén

(lásd a 3.3.1.1.2. és a 3.3.2.1.2. pontot);

4. ütésvizsgálat (dinamikus vizsgálat) vagy terhelés (statikus vizsgálat) a szerkezet oldalán

(lásd a 3.3.1.1.3. és a 3.3.2.1.3. pontot);

5. nyomóvizsgálat a szerkezet elején (dinamikus vagy statikus vizsgálat)

(lásd a 3.3.1.1.5. és a 3.3.2.1.5. pontot);

3.2.2.2. Általános előírások

3.2.2.2.1. Amennyiben a vizsgálat során a traktort tartó készülék bármelyik része eltörik vagy elmozdul, a vizsgálatot meg kell ismételni.

3.2.2.2.2. A vizsgálatok során a traktoron vagy a védőszerkezeten nem végezhetők javítások vagy beállítások.

3.2.2.2.3. A vizsgálatok során a traktor sebességváltójának üres helyzetben, a fékeknek kiengedett állapotban kell lenniük.

3.2.2.2.4. Amennyiben a traktoron a traktorváz és a kerekek között rugózás van, ezt a vizsgálatok alatt ki kell iktatni.

3.2.2.2.5. Az első ütést (dinamikus vizsgálat esetén) vagy az első terhelést (statikus vizsgálat esetén) a védőszerkezet hátsó részének azon az oldalán kell végezni, amelyiken a vizsgálatot végző hatóságok véleménye szerint az ütések és terhelések sorozata a szerkezet szempontjából legkedvezőtlenebb feltételeket eredményezi. Az oldalirányú ütést, illetve terhelést és a hátulról történő ütést és terhelést a védőszerkezet hosszanti szimmetriasíkjának mindkét oldalán el kell végezni. Az elölről történő ütést vagy terhelést a védőszerkezet hosszanti szimmetriasíkjának ugyanazon az oldalán kell végezni, mint az oldalirányú terhelést vagy ütést.

3.2.3. Elfogadási kritériumok

3.2.3.1. A védőszerkezet megfelel a szilárdsági követelményeknek, ha teljesülnek a következő feltételek:

3.2.3.1.1. a védőszerkezetnek a 3.3.1.2.1. és a 3.2.3.1.2. pont értelmében minden részvizsgálat után törésektől és repedésektől mentesnek kell lennie. Amennyiben valamelyik vizsgálat során jelentős törések vagy repedések keletkeznek, akkor közvetlenül az ezeket kiváltó ütésvizsgálat vagy nyomóvizsgálat után kiegészítő vizsgálatot kell végrehajtani a dinamikus vagy a statikus vizsgálatokra vonatkozó eljárásnak megfelelően;

3.2.3.1.2. a vizsgálatok alatt - a túlterhelési vizsgálat kivételével - a védőszerkezet egyetlen alkatrésze sem hatolhat be az I. melléklet 1.6. pontjában meghatározott védett térbe;

3.2.3.1.3. a vizsgálatok alatt - a túlterhelési vizsgálat kivételével - a védett tér valamennyi részét a védőszerkezetnek kell biztosítania a 3.3.1.2.2. és a 3.3.2.2.2. pont szerint;

3.2.3.1.4. a vizsgálatok alatt a védőszerkezet nem gyakorolhat nyomást az ülésszerkezetre;

3.2.3.1.5. a 3.3.1.2.3. és a 3.3.2.2.3. pontnak megfelelően mért rugalmas alakváltozás legfeljebb 250 mm lehet.

3.2.3.2. A tartozékok nem jelenthetnek veszélyt a vezető számára. A traktornak nem lehet olyan kiálló alkatrésze vagy tartozéka, amelyik felboruláskor megsebesíthetné a vezetőt, vagy olyan alkatrésze vagy tartozéka, amelyik a szerkezet alakváltozásának következtében beszoríthatná a vezetőt, pl. a lábszáránál vagy lábfejénél.

3.2.4.

[nem alkalmazható]

3.2.5. Eszközök és berendezések a dinamikus vizsgálatokhoz

3.2.5.1. Lengőtömeg

3.2.5.1.1. A lengőtömeget két lánccal vagy drótkötéllel kell felerősíteni úgy, hogy a forgáspontok legalább 6 méter magasan legyenek a talaj felett. Gondoskodni kell olyan eszközökről, amelyekkel egymástól függetlenül állítható a tömeg esési magassága, valamint a lengőtömeg és a tartóláncok, illetve a tartókötelek közötti szög.

3.2.5.1.2. A lengőtömeg nagysága 2 000 ± 20 kg legyen tartóláncok vagy -kötelek nélkül. A tartóláncok vagy -kötelek nem lehetnek nehezebbek 100 kg-nál. Az ütközési felület oldalhossza 680 ± 20 mm legyen (lásd a 6.10. ábrát). A lengőtömeget úgy kell feltölteni, hogy a tömegközéppont helyzete változatlan maradjon és egybeessen a parallelepipedon geometriai középpontjával.

3.2.5.1.3. A parallelepipedont a hátrahúzó rendszerhez gyorskioldó szerkezettel kell kapcsolni, amely kialakításának és elrendezésének köszönhetően a lengőtömeg elengedhető anélkül, hogy ezáltal a parallelepipedon a vízszintes tengelye körül, az inga lengési síkjára merőlegesen lengene.

3.2.5.2. A lengőtömeg felerősítése

A lengőtömeg forgáspontjait mereven kell rögzíteni, hogy az elmozdulás egyik irányban se legyen nagyobb az esési magasság 1 %-ánál.

3.2.5.3. Rögzítések

3.2.5.3.1. A megfelelő nyomtávú rögzítősíneket szilárdan rögzíteni kell egy merev alaphoz a lengőtömeg alatt olyan hosszúságban, amely az összes ábrázolt esetben (lásd a 6.11., a 6.12. és a 6.13. ábrát) elegendő területet biztosít a traktor rögzítéséhez.

3.2.5.3.2. A traktort 13 mm névleges átmérőjű, az ISO 2408:2004 szabványnak megfelelő 6 × 19 szerkezetű, kenderszíves gömbölyű pászmás sodronykötéllel kell a sínekhez rögzíteni. A fémpászmák szakítószilárdsága 1 770 MPa legyen.

3.2.5.3.3. Ízelt kormányzású traktorok esetében a központi csuklót az összes vizsgálathoz megfelelő módon alá kell támasztani és le kell rögzíteni. Az oldalirányú ütésvizsgálathoz a központi csuklót az ütéssel ellenkező oldalról is meg kell támasztani. Az első és hátsó kerekeknek nem kell feltétlenül egy vonalban lenniük, ha ez megkönnyíti a drótkötelek megfelelő elhelyezését.

3.2.5.4. Keréktámasz és gerenda

3.2.5.4.1. Az ütésvizsgálatok során a kerekek megtámasztásához 150 × 150 mm keresztmetszetű puhafa gerendát kell használni (lásd a 6.11., a 6.12. és a 6.13. ábrát).

3.2.5.4.2. Az oldalirányú ütésvizsgálatokhoz a keréktárcsa ütésiránnyal ellentétes oldali kitámasztására puhafa gerendát kell a talajra rögzíteni (lásd a 6.13. ábrát).

3.2.5.5. Támaszok és rögzítések csuklós traktorokhoz

3.2.5.5.1. Ízelt kormányzású traktorok esetén kiegészítő támaszokat és rögzítéseket kell alkalmazni. Ezek feladata biztosítani, hogy a traktornak az a része, amelyre a védőszerkezet felszerelték, olyan merev legyen, mint a nem ízelt kormányzású traktorok megfelelő része.

3.2.5.5.2. Az ütés- és nyomóvizsgálatokhoz további részletes adatokat a 3.3.1.1. pont tartalmaz.

3.2.5.6. Abroncsnyomás és alakváltozás

3.2.5.6.1. A traktor gumiabroncsai nem lehetnek folyadékkal feltöltve, és a traktorgyártó által szántóföldi munkára előírt abroncsnyomást kell beállítani.

3.2.5.6.2. A rögzítéseket minden egyes esetben annyira meg kell feszíteni, hogy a gumiabroncsok alakváltozása a feszítés előtt mért gumiabroncs oldalfalmagasság (a keréktárcsa legalsó pontjának a földtől mért távolsága) 12 %-a legyen.

3.2.5.7. Nyomóberendezés

A 6.14. ábra szerinti berendezés legyen alkalmas arra, hogy egy kb. 250 mm széles, merev gerendán keresztül lefelé irányuló erőt fejtsen ki a védőszerkezetre. A gerendát gömbcsuklók kötik össze a terhelőberendezéssel. Megfelelő tengelybakot kell alkalmazni, hogy ne a traktor gumiabroncsai vegyék fel a nyomóerőt.

3.2.5.8. Mérőberendezések

A következő mérőberendezések szükségesek:

3.2.5.8.1. berendezés a rugalmas alakváltozás mérésére (a legnagyobb pillanatnyi alakváltozás és a maradandó alakváltozás különbsége, lásd a 6.15. ábrát).

3.2.5.8.2. olyan berendezés, amellyel ellenőrizhető, hogy a védőszerkezet behatolt-e a védett térbe, és a védett tér a vizsgálat során a védőszerkezet védelme alatt maradt-e (lásd a 3.3.2.2.2. pontot).

3.2.6. Berendezések és eszközök a statikus vizsgálatokhoz

3.2.6.1. Statikus vizsgálathoz használt berendezés

3.2.6.1.1. A statikus vizsgálathoz használt berendezést úgy kell megtervezni, hogy nyomást vagy terhelést lehessen vele kifejteni a védőszerkezetre.

3.2.6.1.2. Gondoskodni kell arról, hogy a terhelés eloszlása a terhelés irányára merőlegesen, a gerenda teljes hosszában egyenletes legyen. A gerenda hossza 50 mm többszöröse legyen, továbbá 250 és 700 mm közé essen. A merev gerenda függőleges méretének 150 mm-nek kell lennie. A gerendának a védőszerkezettel érintkező éleit legfeljebb 50 mm-es sugárral le kell kerekíteni.

3.2.6.1.3. A gerenda a terhelés irányától függően bármilyen szögben illeszthető legyen, hogy a védőszerkezet alakváltozása esetén követhesse a védőszerkezet teherviselő felületének szögváltozásait.

3.2.6.1.4. Az erő iránya (eltérés a vízszintestől és a függőlegestől):

- a vizsgálat kezdetén terhelés nélkül: ± 2°,

- a vizsgálat során terheléssel: 10° a vízszintes felett és 20° a vízszintes alatt. Ezeknek az eltéréseknek a lehető legkisebbeknek kell lenniük.

3.2.6.1.5. Az alakváltozási sebességnek elég kicsinek, 5 mm/s-nál kisebbnek kell lennie, hogy a terhelést minden pillanatban statikusnak lehessen tekinteni.

3.2.6.2. Eszközök a védőszerkezet által elnyelt energia mérésére

3.2.6.2.1. Fel kell rajzolni az erő-alakváltozás görbét, hogy meg lehessen határozni a védőszerkezet által elnyelt energiát. Az erőt és az alakváltozást nem szükséges abban a pontban mérni, amelyben a terhelés a védőszerkezetet éri; az erőt és az alakváltozást azonban egyidejűleg, ugyanazon az egyenesen kell mérni.

3.2.6.2.2. Az alakváltozás-mérések kezdő referenciapontját úgy kell megválasztani, hogy csak a védőszerkezet és/vagy a traktor bizonyos alkatrészeinek alakváltozása által elnyelt energiát vegyék figyelembe. A rögzítés alakváltozása és/vagy csúszása által elnyelt energiát nem kell figyelembe venni.

3.2.6.3. A traktor talajhoz rögzítésének eszközei

3.2.6.3.1. A megfelelő nyomtávú rögzítősíneket a vizsgálathoz használt berendezés közelében szilárdan rögzíteni kell egy merev alaphoz olyan hosszúságban, amely az összes ábrázolt esetben elegendő területet biztosít a traktor rögzítéséhez.

3.2.6.3.2. A traktort megfelelő eszközökkel (lemezek, ékek, drótkötelek, támaszok stb.) úgy kell a sínekhez rögzíteni, hogy a vizsgálatok során ne mozdulhasson el. Ezt a terhelések során a szokásos hosszmérő eszközökkel kell ellenőrizni.

Amennyiben a traktor elmozdul, akkor a teljes vizsgálatot meg kell ismételni, kivéve, ha az erő-alakváltozás görbe ábrázolásakor figyelembe vett alakváltozás mérésére szolgáló rendszert a traktorra erősítették.

3.2.6.4. Nyomóberendezés

A 6.14. ábra szerinti berendezés legyen alkalmas arra, hogy egy kb. 250 mm széles, merev gerendán keresztül lefelé irányuló erőt fejtsen ki a védőszerkezetre. A gerendát gömbcsuklók kötik össze a terhelőberendezéssel. Megfelelő tengely-alátámasztást kell alkalmazni, hogy ne a traktor gumiabroncsai viseljék a nyomóterhelést.

3.2.6.5. Egyéb mérőberendezések

A következő mérőberendezésekre is szükség van:

3.2.6.5.1. berendezés a rugalmas alakváltozás mérésére (a legnagyobb pillanatnyi alakváltozás és a maradandó alakváltozás különbsége, lásd a 6.15. ábrát);

3.2.6.5.2. olyan berendezés, amellyel ellenőrizhető, hogy a védőszerkezet behatolt-e a védett térbe, és a védett tér a vizsgálat során a védőszerkezet védelme alatt maradt-e (lásd a 3.3.2.2.2. pontot).

3.3. Vizsgálati eljárások

3.3.1. Dinamikus vizsgálatok

3.3.1.1. Ütés- és nyomóvizsgálatok

3.3.1.1.1. Ütés hátulról

3.3.1.1.1.1. A traktort úgy kell a lengőtömeghez képest elhelyezni, hogy az a védőszerkezetet akkor találja el, amikor a lengőtömeg ütközési felülete és a tartóláncok vagy drótkötelek az A függőleges síkkal M/100 nagyságú, de legfeljebb 20°-os szöget zárnak be, kivéve, ha az alakváltozás során a védőszerkezet nagyobb szöget zár be a függőlegessel az érintkezési pontban. Ebben az esetben a tömeg ütközési felületét kiegészítő eszközökkel úgy kell beállítani, hogy az ütközési pontban a legnagyobb alakváltozás pillanatában párhuzamos legyen a védőszerkezettel, míg a tartóláncok vagy drótkötelek a fent meghatározott szögben maradjanak.

A lengőtömeg felfüggesztési magasságát úgy kell beállítani, és a szükséges intézkedéseket meg kell tenni, hogy a lengőtömeg ne forduljon el az ütközési pont körül.

A védőszerkezetnek azt a pontját kell ütközési pontként választani, amely a traktor hátraborulásakor valószínűleg először érintené a talajt; ez általában a felső él. A tömegközéppontnak a védőszerkezet teteje szélességének egyhatodával kell beljebb lennie attól a függőleges síktól, amely párhuzamos a traktor szimmetriasíkjával és érinti a védőszerkezet felső részének külső oldalát.

Amennyiben a védőszerkezeten az ütközési pontban görbület vagy kiálló részek találhatók, ékeket kell alkalmazni, hogy az ütközés az adott pontban megvalósítható legyen; ugyanakkor az ékek ne erősítsék meg a védőszerkezetet.

3.3.1.1.1.2. A traktort a 6.11. ábra szerint négy drótkötéllel kell a talajhoz rögzíteni, egyet-egyet erősítve mindkét tengely mindkét végére. Az első és a hátsó rögzítési pontoknak olyan távolságra kell lenniük, hogy a drótkötelek 30°-nál kisebb szöget zárjanak be a talajjal. Ezenkívül a hátsó lekötéseket úgy kell elhelyezni, hogy a két drótkötél metszéspontja abba a függőleges síkba essen, amelyben a lengőtömeg tömegközéppontja mozog.

A drótköteleket annyira kell megfeszíteni, hogy a gumiabroncsok alakváltozása a 3.2.5.6.2. pontban megadott nagyságú legyen. A drótkötelek megfeszítése után a gerendát a hátsó kerekek elé kell helyezni és nekik kell feszíteni, majd rögzíteni kell a talajhoz.

3.3.1.1.1.3. Ízelt kormányzású traktor esetében a csuklópontot egy legalább 100 × 100 mm keresztmetszetű fagerendával alá kell támasztani, és szilárdan a talajhoz kell rögzíteni.

3.3.1.1.1.4. A lengőtömeget annyira kell hátrahúzni, hogy tömegközéppontjának az ütközési pont fölötti magassága az alábbi két képlet közül a vizsgálandó szerkezet referenciatömegének megfelelő képlettel számított nagyságú legyen:

H = 25 + 0,07 M

a 2 000 kg-nál kisebb referenciatömegű traktorok esetében;

H = 125 + 0,02 M

a 2 000 kg-nál nagyobb referenciatömegű traktorok esetében.

A lengőtömeget ekkor elengedik, hogy a védőszerkezethez csapódjon.

3.3.1.1.1.5. A megfordítható vezetőhellyel (vagyis megfordítható üléssel és kormánykerékkel) rendelkező traktorok esetében ugyanazok a képletek alkalmazandók.

3.3.1.1.2. Ütés elölről

3.3.1.1.2.1. A traktort úgy kell a lengőtömeghez képest elhelyezni, hogy az a védőszerkezetet akkor találja el, amikor a lengőtömeg ütközési felülete és a tartóláncok vagy drótkötelek az A függőleges síkkal M/100 nagyságú, de legfeljebb 20°-os szöget zárnak be, kivéve, ha az alakváltozás során a védőszerkezet nagyobb szöget zár be a függőlegessel az érintkezési pontban. Ebben az esetben a tömeg ütközési felületét kiegészítő eszközökkel úgy kell beállítani, hogy az ütközési pontban a legnagyobb alakváltozás pillanatában párhuzamos legyen a védőszerkezettel, míg a tartóláncok vagy drótkötelek a fent meghatározott szögben maradjanak.

A lengőtömeg felfüggesztési magasságát úgy kell beállítani, és a szükséges intézkedéseket meg kell tenni, hogy a lengőtömeg ne forduljon el az ütközési pont körül.

A védőszerkezetnek azt a pontját kell ütközési pontként választani, amely a traktor előre haladás közben bekövetkező oldalirányú borulásakor valószínűleg először érintené a talajt; ez általában a felső él. A tömegközéppontnak a védőszerkezet teteje szélességének egyhatodával kell beljebb lennie attól a függőleges síktól, amely párhuzamos a traktor szimmetriasíkjával és érinti a védőszerkezet felső részének külső oldalát.

Amennyiben a védőszerkezeten az ütközési pontban görbület vagy kiálló részek találhatók, ékeket kell alkalmazni, hogy az ütközés az adott pontban megvalósítható legyen; ugyanakkor az ékek ne erősítsék meg a védőszerkezetet.

3.3.1.1.2.2. A traktort a 6.12. ábra szerint négy drótkötéllel kell a talajhoz rögzíteni, egyet-egyet erősítve mindkét tengely mindkét végére. Az első és a hátsó rögzítési pontoknak olyan távolságra kell lenniük, hogy a drótkötelek 30°-nál kisebb szöget zárjanak be a talajjal. Ezenkívül a hátsó lekötéseket úgy kell elhelyezni, hogy a két drótkötél metszéspontja abba a függőleges síkba essen, amelyben a lengőtömeg tömegközéppontja mozog.

A drótköteleket annyira kell megfeszíteni, hogy a gumiabroncsok alakváltozása a 3.2.5.6.2. pontban megadott nagyságú legyen. A drótkötelek megfeszítése után a gerendát a hátsó kerekek mögé kell helyezni és nekik kell feszíteni, majd rögzíteni kell a talajhoz.

3.3.1.1.2.3. Ízelt kormányzású traktor esetében a csuklópontot egy legalább 100 × 100 mm keresztmetszetű fagerendával alá kell támasztani, és szilárdan a talajhoz kell rögzíteni.

3.3.1.1.2.4. A lengőtömeget annyira kell hátrahúzni, hogy tömegközéppontjának az ütközési pont fölötti magassága az alábbi két képlet közül a vizsgálandó szerkezet referenciatömegének megfelelő képlettel számított nagyságú legyen:

H = 25 + 0,07 M

a 2 000 kg-nál kisebb referenciatömegű traktorok esetében;

H = 125 + 0,02 M

a 2 000 kg-nál nagyobb referenciatömegű traktorok esetében.

A lengőtömeget ekkor elengedik, hogy a védőszerkezethez csapódjon.

3.3.1.1.2.5. A megfordítható vezetőhellyel (megfordítható üléssel és kormánykerékkel) ellátott traktorok esetében a magasság a fentiekben alkalmazott képlettel számolt érték és az alábbiak kiválasztott érték közül a nagyobb érték lesz:

H = 2,165 × 10-8 M × L2

vagy

H = 5,73 × 10-2 I

3.3.1.1.3. Ütés oldalról

3.3.1.1.3.1. A traktort úgy kell a lengőtömeghez képest elhelyezni, hogy az a védőszerkezetet akkor találja el, amikor a lengőtömeg ütközési felülete és a tartóláncok vagy drótkötelek függőlegesek, kivéve, ha az alakváltozás során a védőszerkezet 20°-nál kisebb szöget zár be a függőlegessel az érintkezési pontban. Ebben az esetben a tömeg ütközési felületét kiegészítő eszközökkel úgy kell beállítani, hogy az ütközési pontban a legnagyobb alakváltozás pillanatában párhuzamos legyen a védőszerkezettel, míg a tartóláncok vagy drótkötelek ütközéskor továbbra is függőlegesek maradjanak.

A lengőtömeg felfüggesztési magasságát úgy kell beállítani, és a szükséges intézkedéseket meg kell tenni, hogy a lengőtömeg ne forduljon el az ütközési pont körül.

A védőszerkezetnek azt a pontját kell ütközési pontként választani, amely a traktor oldalirányú borulásakor valószínűleg először érintené a talajt.

3.3.1.1.3.2. A traktorkerekeket az ütközési oldalon az első és a hátsó tengely megfelelő végein átmenő drótkötelekkel kell rögzíteni a talajhoz. A drótköteleket annyira kell megfeszíteni, hogy a gumiabroncsok alakváltozása a 3.2.5.6.2. pontban megadott nagyságú legyen.

A kötelek megfeszítése után a gerendát a talajra kell fektetni, hozzá kell nyomni a gumiabroncsok ütéssel ellentétes oldalához, majd a talajhoz kell rögzíteni. Amennyiben az első és a hátsó kerekek külső oldalai nincsenek azonos függőleges síkban, akkor két gerendára vagy ékre lehet szükség. Ezután a gerendát a 6.13. ábra szerint az ütéssel ellentétes oldalon a legjobban igénybe vett kerék tárcsájához kell helyezni, szorosan a keréktárcsához kell nyomni, majd rögzíteni kell az alapjánál. A gerenda hosszát úgy kell megválasztani, hogy a keréktárcsához nyomva 30 ± 3°-os szöget zárjon be a talajjal. Ezenkívül a gerenda vastagsága lehetőleg a hosszúságának egyhuszada-egyhuszonötöde, a szélességének pedig fele-harmada legyen. A gerendát mindkét végén a 6.13. ábrának megfelelően kell kialakítani.

3.3.1.1.3.3. Ízelt kormányzású traktor esetében a csuklópontot egy legalább 100 × 100 mm keresztmetszetű fagerendával alá kell támasztani, oldalról pedig a 3.3.1.1.3.2. pont szerint a hátsó keréknek feszített gerendához hasonló szerkezettel kell megtámasztani. Ezután a csuklópontot szilárdan a talajhoz kell rögzíteni.

3.3.1.1.3.4. A lengőtömeget annyira kell hátrahúzni, hogy tömegközéppontjának az ütközési pont fölötti magassága az alábbi két képlet közül a vizsgálandó szerkezet referenciatömegének megfelelő képlettel számított nagyságú legyen:

H = (25 + 0,20 M) (B6+B) / 2B

a 2 000 kg-nál kisebb referenciatömegű traktorok esetében;

H = (125 + 0,15 M) (B6+B) / 2B

a 2 000 kg-nál nagyobb referenciatömegű traktorok esetében.

3.3.1.1.3.5. A megfordítható vezetőhellyel ellátott traktorok esetében a magasság a fenti és a lenti képletekkel számított értékek közül a nagyobb érték lesz:

H = 25 + 0,2 M

a 2 000 kg-nál kisebb referenciatömegű traktorok esetében;

H = 125 + 0,15 M

a 2 000 kg-nál nagyobb referenciatömegű traktorok esetében.

A lengőtömeget ekkor elengedik, hogy a védőszerkezethez csapódjon.

3.3.1.1.4. Nyomóvizsgálat a hátsó részen

A gerendát a védőszerkezet hátsó legfelső szerkezeti eleme(i) fölé kell helyezni, és a nyomóerők eredőjének a traktor szimmetriasíkjába kell esnie. Fv erőt kell kifejteni, ahol:

Fv = 20 M

Az Fv erőt 5 másodpercig kell kifejteni azt követően, hogy a védőszerkezet minden látható mozgása megszűnt.

Amennyiben a védőszerkezet tetejének hátsó része nem képes felvenni a teljes nyomóerőt, akkor az erőt annyi ideig kell fenntartani, amíg a tető annyira deformálódik, hogy egybeesik azzal a síkkal, amely a védőszerkezet felső részét összeköti a traktor hátuljának azon részével, amely borulás esetén képes megtartani a traktort.

Ezután az erőt meg kell szüntetni, és a nyomógerendát át kell helyezni a védőszerkezet azon pontja fölé, amely a traktort teljes átfordulásakor tartaná. Ezután ismét alkalmazni kell az Fv nyomóerőt.

3.3.1.1.5. Nyomóvizsgálat az első részen

A gerendát a védőszerkezet első legfelső szerkezeti eleme(i) fölé kell helyezni, és a nyomóerők eredőjének a traktor szimmetriasíkjába kell esnie. Fv erőt kell kifejteni, ahol:

Fv = 20 M

Az Fv erőt 5 másodpercig kell kifejteni azt követően, hogy a védőszerkezet minden látható mozgása megszűnt.

Amennyiben a védőszerkezet tetejének első része nem képes felvenni a teljes nyomóerőt, akkor az erőt annyi ideig kell fenntartani, amíg a tető annyira deformálódik, hogy egybeesik azzal a síkkal, amely a védőszerkezet felső részét összeköti a traktor elejének azon részével, amely borulás esetén képes megtartani a traktort.

Ezután az erőt meg kell szüntetni, és a nyomógerendát át kell helyezni a védőszerkezet azon pontja fölé, amely a traktort teljes átfordulásakor tartaná. Ezután ismét alkalmazni kell az Fv nyomóerőt.

3.3.1.1.6. További ütésvizsgálatok

Amennyiben az ütésvizsgálat során keletkező törések és repedések nem tekinthetők elhanyagolhatónak, akkor közvetlenül az ezeket okozó ütésvizsgálat után egy második, hasonló ütésvizsgálatot kell végezni

H' = (H × 10-1) (12 + 4a) (1 + 2a)-1

esési magassággal, ahol «a» a maradandó alakváltozás (Dp) rugalmas alakváltozáshoz (De) viszonyított aránya:

a = Dp / De

az ütközési pontban mérve. A második ütésvizsgálat miatt bekövetkező további maradandó alakváltozás nem lehet nagyobb az első ütésvizsgálat miatt bekövetkező maradandó alakváltozás 30 %-ánál.

A további vizsgálatok végrehajtásához valamennyi ütésvizsgálat során meg kell mérni a rugalmas alakváltozást.

3.3.1.1.7. További nyomóvizsgálatok

Amennyiben a nyomóvizsgálat során jelentős mértékű törések vagy repedések keletkeznek, akkor közvetlenül az ezeket okozó nyomóvizsgálat után egy második, hasonló nyomóvizsgálatot kell végrehajtani, de most 1,2 Fv nagyságú erővel.

3.3.1.2. A végrehajtandó mérések

3.3.1.2.1. Törések és repedések

Minden vizsgálat után szemrevételezéssel ellenőrizni kell az összes szerkezeti elemet, az összekötő és a rögzítőelemeket, hogy nincs-e rajtuk törés vagy repedés, de a jelentéktelen részek kis repedéseit figyelmen kívül kell hagyni.

A lengőtömeg élei által okozott sérülések elhanyagolhatók.

3.3.1.2.2. Védett tér

3.3.1.2.2.1. Behatolás a védett térbe

Minden vizsgálat során ellenőrizni kell, hogy a védőszerkezet valamelyik része nem hatolt-e be az 1.6. pont szerint a vezetőülést körülvevő védett térbe.

A védett tér nem eshet a védőszerkezet védelmén kívül. A védett tér akkor tekinthető a védőszerkezet védelmi övezetén kívül lévőnek, ha bármely része érintkezésbe kerülne a sík talajjal, ha a traktor arra az oldalra borulna, amelyre a vizsgálat során a terhelést ráadták. Ennek megállapításához a gyártó által a gumiabroncsokra és a nyomtávra előírt legkisebb értéket kell figyelembe venni.

3.3.1.2.2.2. A hátulsó szilárd elemek vizsgálata

Amennyiben a traktor fel van szerelve a vezetőülés mögött elhelyezett merev résszel, burkolattal, vagy egyéb szilárd elemmel, akkor ezt az elemet hátrafelé vagy oldalirányba történő boruláskor védőpontnak kell tekinteni. Ennek a vezetőülés mögött elhelyezett szilárd elemnek törés vagy a védett térbe történő behatolás nélkül képesnek kell lennie arra, hogy ellenálljon egy lefelé ható Fi erőnek, ahol:

Fi = 15 M

amely a traktor központi síkjában a keret tetejére merőlegesen hat. Az erőt először 40°-os szögben kell kifejteni, amelyet a 6.16. ábra szerint a talajjal párhuzamos síkhoz képest kell mérni. Ez a szilárd elem legalább 500 mm széles legyen (lásd a 6.17. ábrát).

Továbbá ennek a szerkezetnek elég merevnek kell lennie, és a traktor hátsó részére szilárdan kell felerősíteni.

3.3.1.2.3. Rugalmas alakváltozás (oldalirányú ütés hatására)

A rugalmas alakváltozást az ülés ellenőrzési pontja fölött (810 + av) mm-re, az ütközési ponton áthaladó függőleges síkban kell mérni. E mérésre a 6.15. ábrán ábrázolt mérőeszközhöz hasonló mérőeszközt kell alkalmazni.

3.3.1.2.4. Maradandó alakváltozás

Az utolsó nyomóvizsgálat után fel kell jegyezni a védőszerkezet maradandó alakváltozását. Ehhez a vizsgálat előtt meg kell határozni a borulásvédelmi szerkezet fő alkatrészeinek helyzetét az ülés ellenőrző pontjához képest.

3.3.2. Statikus vizsgálatok

3.3.2.1. Terhelések és nyomóvizsgálatok

3.3.2.1.1. Terhelés a hátsó részen

3.3.2.1.1.1. A terhelést vízszintesen, a traktor szimmetriasíkjával párhuzamos függőleges síkban kell alkalmazni.

A borulásvédelmi szerkezetnek azt a részét kell a terhelés támadáspontjának választani, amely a traktor hátraborulásakor valószínűleg először érintené a talajt; ez általában a felső él. Az a függőleges sík, amelyben a terhelést kifejtik, a szerkezet felső része külső szélessége egyharmadának megfelelő távolságra legyen a szimmetriasíktól.

Amennyiben a védőszerkezeten ezen a ponton görbület vagy kiálló részek találhatók, ékeket kell alkalmazni, hogy az ütközés az adott pontban megvalósítható legyen; ugyanakkor az ékek ne erősítsék meg a védőszerkezetet.

3.3.2.1.1.2. A szerkezetet a 3.2.6.3. pontban leírtak szerint rögzíteni kell a talajhoz.

3.3.2.1.1.3. A vizsgálat során a védőberendezés által elnyelt energia legalább:

Eil = 500 + 0,5 M

3.3.2.1.1.4. A megfordítható vezetőhellyel (vagyis megfordítható üléssel és kormánykerékkel) rendelkező traktorok esetében ugyanazok a képletek alkalmazandók.

3.3.2.1.2. Terhelés az első részen

3.3.2.1.2.1. A terhelést vízszintesen, a traktor szimmetriasíkjával párhuzamos, attól a szerkezet felső része külső szélessége egyharmadának megfelelő távolságra lévő függőleges síkban kell kifejteni.

A borulásvédelmi szerkezetnek azt a pontját kell a terhelés támadáspontjaként választani, amely a traktor előre haladás közben bekövetkező oldalirányú borulásakor valószínűleg először érintené a talajt; ez általában a felső él.

Amennyiben a védőszerkezeten ezen a ponton görbület vagy kiálló részek találhatók, ékeket kell alkalmazni, hogy az ütközés az adott pontban megvalósítható legyen; ugyanakkor az ékek ne erősítsék meg a védőszerkezetet.

3.3.2.1.2.2. A szerkezetet a 3.2.6.3. pontban leírtak szerint rögzíteni kell a talajhoz.

3.3.2.1.2.3. A vizsgálat során a védőberendezés által elnyelt energia legalább:

Eil = 500 + 0,5 M

3.3.2.1.2.4. A megfordítható vezetőhellyel (vagyis megfordítható üléssel és kormánykerékkel) ellátott traktorok esetében az energia értéke a fenti és az alábbi képletek közül választott képlettel számolt értékek közül a nagyobb érték lesz:

Eil = 2,165 × 10-7M × L2

vagy

Eil = 0,574 I

3.3.2.1.3. Oldalirányú terhelés

3.3.2.1.3.1. Az oldalirányú terhelést vízszintesen, a traktor szimmetriasíkjára merőleges függőleges síkban kell alkalmazni. A borulásvédelmi szerkezetnek azt a részét kell a terhelés támadáspontjának választani, amely a traktor oldalirányú borulásakor valószínűleg először érintené a talajt; ez általában a felső él.

3.3.2.1.3.2. A szerkezetet a 3.2.6.3. pontban leírtak szerint rögzíteni kell a talajhoz.

3.3.2.1.3.3. A vizsgálat során a védőberendezés által elnyelt energia legalább:

Eis = 1,75 M(B6+B) / 2B

3.3.2.1.3.4. A megfordítható vezetőhellyel (vagyis megfordítható üléssel és kormánykerékkel) ellátott traktorok esetében az energia értéke a fenti és az alábbi képlettel számolt értékek közül a nagyobb érték lesz:

Eis = 1,75 M

3.3.2.1.4. Nyomóvizsgálat a hátsó részen

Az összes előírás azonos a 3.3.1.1.4. pontban megadottakkal.

3.3.2.1.5. Nyomóvizsgálat az első részen

Az összes előírás azonos a 3.3.1.1.5. pontban megadottakkal.

3.3.2.1.6. Kiegészítő túlterhelési vizsgálat (6.18-6.20. ábra)

A túlterhelési vizsgálatot minden esetben el kell végezni, amennyiben az erőhatás több mint 3 %-kal csökken az elért alakváltozás utolsó 5 %-ában, miután a szerkezet elnyelte a kívánt energiát (lásd a 6.19. ábrát).

A túlterhelési vizsgálatot úgy kell elvégezni, hogy a vízszintes terhelést a kezdeti, előírt energiaszinthez képest 5 %-os lépésben fokozatosan növelik legfeljebb 20 % hozzáadott energiáig (lásd a 6.20. ábrát).

A túlterhelési vizsgálat eredménye akkor megfelelő, ha a szükséges energia 5, 10, illetve 15 %-os növelése után az erő minden 5 %-os lépésnél 3 %-nál kisebb mértékben csökken, és továbbra is nagyobb, mint 0,8 Fmax.

A túlterhelési vizsgálat eredménye akkor megfelelő, ha az erő nagyobb 0,8 Fmax-nál, miután a védőszerkezet a túlterhelés során hozzáadott energia 20 %-át elnyelte.

A túlterhelési vizsgálat során megengedhetők újabb törések vagy repedések és/vagy a védett térbe való behatolás, vagy a védett tér védelmének a hiánya a rugalmas alakváltozás következtében. A terhelés megszüntetése után azonban a szerkezet nem hatolhat be a védett térbe, amelynek teljesen védettnek kell lennie.

3.3.2.1.7. További nyomóvizsgálatok

Amennyiben a nyomóvizsgálat során keletkező törések és repedések nem tekinthetők elhanyagolhatónak, akkor közvetlenül az ezeket okozó nyomóvizsgálat után egy második, hasonló nyomóvizsgálatot kell elvégezni, de most 1,2 Fv nagyságú erővel.

3.3.2.2. A végrehajtandó mérések

3.3.2.2.1. Törések és repedések

Minden vizsgálat után szemrevételezéssel ellenőrizni kell az összes szerkezeti elemet, az összekötő és a rögzítőelemeket, hogy nincs-e rajtuk törés vagy repedés, de a jelentéktelen részek kis repedéseit figyelmen kívül kell hagyni.

3.3.2.2.2. Védett tér

3.3.2.2.2.1. Behatolás a védett térbe

Minden vizsgálat során ellenőrizni kell, hogy a védőszerkezet valamelyik része nem hatolt-e be az I. melléklet1.6. pontja szerinti védett térbe.

A védett tér nem eshet a védőszerkezet védelmén kívül. A védett tér akkor tekinthető a védőszerkezet védelmi övezetén kívül lévőnek, ha bármely része érintkezésbe kerülne a sík talajjal, ha a traktor arra az oldalra borulna, amelyre a vizsgálat során a terhelést ráadták. Ennek megállapításához a gyártó által a gumiabroncsokra és a nyomtávra előírt legkisebb értéket kell figyelembe venni.

3.3.2.2.2.2. A hátulsó szilárd elemek vizsgálata

Amennyiben a traktor fel van szerelve a vezetőülés mögött elhelyezett merev résszel, burkolattal, vagy egyéb szilárd elemmel, akkor ezt az elemet hátrafelé vagy oldalirányba történő boruláskor védőpontnak kell tekinteni. Ennek a vezetőülés mögött elhelyezett szilárd elemnek törés vagy a védett térbe történő behatolás nélkül képesnek kell lennie arra, hogy ellenálljon egy lefelé ható Fi erőnek, ahol:

Fi = 15 M

amely a traktor központi síkjában a keret tetejére merőlegesen hat. Az erőt először 40°-os szögben kell kifejteni, amelyet a 6.16. ábra szerint a talajjal párhuzamos síkhoz képest kell mérni. Ez a szilárd elem legalább 500 mm széles legyen (lásd a 6.17. ábrát).

Továbbá ennek a szerkezetnek elég merevnek kell lennie, és a traktor hátsó részére szilárdan kell felerősíteni.

3.3.2.2.3. Rugalmas alakváltozás oldalirányú terhelés hatására

A rugalmas alakváltozást (810+av) mm-re az ülés ellenőrzési pontja felett, abban a függőleges síkban kell mérni, amelyikben a terhelést alkalmazzák. E mérésre a 6.15. ábrán ábrázolt mérőeszközhöz hasonló mérőeszközt kell alkalmazni.

3.3.2.2.4. Maradandó alakváltozás

Az utolsó nyomóvizsgálat után fel kell jegyezni a védőszerkezet maradandó alakváltozását. Ehhez a vizsgálat előtt fel kell jegyezni a borulásvédelmi szerkezet fő alkatrészeinek helyzetét az ülés ellenőrző pontjához képest.

3.4. Kiterjesztését más traktortípusokra

3.4.1.

[nem alkalmazható]

3.4.2. Kiterjesztés

Ha műszaki módosításokat végeznek a traktoron, a védőszerkezeten vagy a védőszerkezetnek a traktorra történő erősítésére szolgáló módszeren, az eredeti vizsgálatot végző vizsgálóállomás a következő esetekben adhat ki »kiterjesztési mérési jegyzőkönyvet«, ha a traktor és a védőszerkezet a 3.1.3. és a 3.1.4. pont szerint kielégítette az oldalirányú stabilitásra és a tovább nem borulásra vonatkozó vizsgálatokat, továbbá ha a 3.3.1.2.2.2. pontban leírt hátulsó szilárd elemet felszereléskor megvizsgálták az e pontban leírt eljárás szerint (kivéve a 3.4.2.2.4. pontot):

3.4.2.1. A szerkezeti vizsgálat eredményeinek kiterjesztése más traktormodellekre

Az ütés- vagy terhelési és nyomóvizsgálatokat nem szükséges valamennyi traktormodellen elvégezni, amennyiben a védőszerkezet és a trator megfelel az alábbi 3.4.2.1.1-3.4.2.1.5. pontban meghatározott feltételeknek.

3.4.2.1.1. A szerkezet (a hátulsó szilárd elemet is beleértve) legyen azonos a vizsgált szerkezettel.

3.4.2.1.2. A kívánt energia nem haladhatja meg az eredeti vizsgálathoz számított energiamennyiséget 5 százaléknál nagyobb mértékben.

3.4.2.1.3. A felerősítés módja és a traktornak azon alkatrészei, amelyekre a felerősítés történik, azonosak.

3.4.2.1.4. Minden olyan alkatrész, például a sárvédők és a motorháztető, amely a védőszerkezet megtámasztására szolgálhat, azonos.

3.4.2.1.5. A védőszerkezetben az ülés helyzete és lényeges méretei, továbbá a védőszerkezet elhelyezése a traktoron olyan, hogy a védett tér a vizsgálatok során a megváltozott alakú szerkezet védelmén belül marad (ennek ellenőrzéséhez a védett tér ugyanazon referenciapontját kell alkalmazni, mint az eredeti vizsgálati jelentésben, nevezetesen az ülés referenciapontját [ÜRP] vagy az ülés ellenőrzési pontját [ÜEP]).

3.4.2.2. A szerkezeti vizsgálat eredményeinek kiterjesztése módosított védőszerkezet-modellekre

Ezt az eljárást akkor kell követni, ha a 3.4.2.1. pont rendelkezései nem teljesülnek, viszont nem lehet alkalmazni, ha a védőszerkezetet más elvet követő módszerrel erősítik a traktorra (pl. a gumitámaszokat felfüggesztésre cserélik):

3.4.2.2.1. Az első vizsgálat eredményeit nem befolyásoló módosítások (pl. a szerkezet nem kritikus fontosságú pontján elhelyezkedő tartozék rögzítőlapjának hegesztéssel történő rögzítése), eltérő ellenőrzési ponttal rendelkező ülések beszerelése a védőszerkezetbe (ellenőrizni kell, hogy az új védett tér/terek a vizsgálatok során a megváltozott alakú szerkezet védelmén belül marad/maradnak).

3.4.2.2.2. Az eredeti vizsgálat eredményeit esetlegesen befolyásoló módosítások, amelyek azonban nem kérdőjelezik meg a védőszerkezet elfogadhatóságát (pl. szerkezeti elem módosítása, a védőszerkezetnek a traktorra történő erősítésére szolgáló módszer módosítása). Hitelesítő mérést lehet végezni, és a vizsgálat eredményei bekerülnek a kiterjesztési mérési jegyzőkönyvbe.

Az ilyen típusú kiterjesztésekre az alábbi korlátozások vonatkoznak:

3.4.2.2.2.1. hitelesítő mérés nélkül legfeljebb öt kiterjesztés fogadható el;

3.4.2.2.2.2. a hitelesítő mérés eredményei akkor fogadhatók el kiterjesztés céljából, ha a Kódex valamennyi elfogadási kritériuma teljesül, továbbá:

- ha az egyes ütésvizsgálatok után mért alakváltozás nem tér el ± 7 %-nál nagyobb mértékben az eredeti vizsgálati jelentésben szereplő, az egyes ütésvizsgálatok után mért alakváltozástól (dinamikus vizsgálat esetén),

- ha a különböző vízszintes terhelési vizsgálatoknál az előírt energiaszint elérésekor mért erő nem tér el ± 7 %-nál nagyobb mértékben az eredeti vizsgálatban az előírt energiaszint elérésekor mért erőtől, valamint a különböző vízszintes terhelési vizsgálatoknál az előírt energiaszint elérésekor mért alakváltozás ( 14 ) nem tér el ± 7 %-nál nagyobb mértékben az eredeti vizsgálati jelentésben az előírt energiaszint elérésekor mért alakváltozástól (statikus vizsgálat esetén);

3.4.2.2.2.3. a védőszerkezet több módosítása is szerepelhet ugyanabban a kiterjesztési mérési jegyzőkönyvben, ha ugyanarra a védőszerkezetre kínálnak különböző választási lehetőségeket, egy kiterjesztési mérési jegyzőkönyvben azonban csak egy hitelesítő mérés fogadható el. A nem vizsgált lehetőségeket a kiterjesztési mérési jegyzőkönyv külön szakaszában kell leírni.

3.4.2.2.3. Már vizsgált védőszerkezet gyártó által közölt referenciatömegének növelése. Ha a gyártó ugyanazt a jóváhagyási számot szeretné megtartani, hitelesítő mérés elvégzése után ki lehet adni kiterjesztési mérési jegyzőkönyvet (ilyen esetben nem kell alkalmazni a 3.4.2.2.2.2. pontban megállapított ± 7 %-os határokat).

3.4.2.2.4. A hátsó szilárd elem módosítása vagy új hátsó szilárd elem felszerelése. Az új vagy módosított hátulsó szilárd elem figyelembevételével ellenőrizni kell, hogy a védett tér valamennyi vizsgálat során a megváltozott alakú szerkezet védelmén belül marad. El kell végezni a hátulsó szilárd elemnek a 3.3.1.2.2.2. pontban vagy a 3.3.2.2.2.2. pontban leírt vizsgálatból álló hitelesítő mérését, és a vizsgálat eredményei bekerülnek a kiterjesztési mérési jegyzőkönyvbe.

3.5.

[nem alkalmazható]

3.6. A védőszerkezetek teljesítménye hideg időben

3.6.1.

Ha a védőszerkezetről azt állítják, hogy hideg időben nem ridegedik el, a gyártónak ezt adatokkal kell alátámasztania, amelyeket a jelentésben fel kell tüntetni.

3.6.2. Az alábbi követelmények és eljárások célja, hogy alacsony hőmérsékleten is biztosítsák az erőt és ellenállást az elridegedésből eredő töréssel szemben. Javasolt, hogy a védőszerkezet alacsony hőmérsékleten való üzemeltetésre való alkalmasságának megállapításához, azokban az országokban, ahol speciális szerkezeti tulajdonságokra van szükség, teljesítsék az anyagokra vonatkozó alábbi minimális követelményeket. 3.6.2.1. A védőszerkezetet a traktorhoz rögzítő, valamint a védőszerkezet szerkezeti elemeit egymáshoz rögzítő csavarokat és anyákat megfelelően ellenőrzött, alacsony hőmérséklettel szembeni ellenálló képességnek kell jellemeznie. 3.6.2.2. A szerkezeti elemek és szerelvények gyártása során használt hegesztő elektródáknak meg kell felelniük a védőszerkezet alábbi 3.6.2.3. pont szerinti anyagának. 3.6.2.3. A védőszerkezet szerkezeti elemeihez használt acélnak olyan ellenőrzött keménységű anyagnak kell lennie, amely megfelel a 6.1. táblázatban szereplő, Charpy-féle V vizsgálattal mért ütőmunkára vonatkozó minimális követelményeknek. Az acél minőségét az ISO 630:1995 szabvány szerint kell meghatározni. A 2,5 mm-nél kisebb hengerelt vastagságú és 0,2 százaléknál kisebb széntartalmú acél megfelel ennek a követelménynek. A védőszerkezet nem acélból készült szerkezeti elemeinek alacsony hőmérsékleten ezzel egyenértékű ütőszilárdsággal kell rendelkezniük. 3.6.2.4. A Charpy-féle V vizsgálattal mért ütőmunkára vonatkozó követelmények vizsgálata során a mintadarab mérete nem lehet kisebb az anyagból vehető minták 6.1. táblázatban feltüntetett méreteinek legnagyobbikánál. 3.6.2.5. A Charpy-féle V vizsgálatokat az ASTM A 370-1979 szabványban szereplő eljárás szerint kell elvégezni, kivéve az olyan méretű minták esetében, amelyek a 6.1. táblázatban megadott méreteknek felelnek meg. 3.6.2.6. Ezen eljárás helyett választható a csillapított vagy félig csillapított acél alkalmazása, amelyről megfelelő műszaki leírást kell adni. Az acél minőségét az ISO 630:1995, +A1:2003 szabvány szerint kell meghatározni. 3.6.2.7. A minták a védőszerkezethez való felhasználás céljából történő formázás vagy hegesztés előtt hengerelt szalagból, csőből vagy idomacélból vett hosszanti minták legyenek. A csőből vagy idomacélból vett mintákat a legnagyobb méretű oldal közepéről kell venni, és nem tartalmazhatnak hegesztést. 6.1. táblázat Charpy-féle V vizsgálattal mért ütőmunkára vonatkozó minimális követelmények Minta mérete Energia az alábbi hőmérsékleten Energia az alábbi hőmérsékleten -30 °C -20 °C mm J J () 10 × 10 () 11 27,5 10 × 9 10 25 10 × 8 9,5 24 10 × 7,5 () 9,5 24 10 × 7 9 22,5 10 × 6,7 8,5 21 10 × 6 8 20 10 × 5 () 7,5 19 10 × 4 7 17,5 10 × 3,5 6 15 10 × 3 6 15 10 × 2,5 () 5,5 14 (1) Az előnyben részesített méretet mutatja. A minta mérete nem lehet kisebb az anyagból vehető minták előnyben részesített méreteinek legnagyobbikánál. (2) Az ütőmunkára vonatkozó követelmény - 20 °C-on 2,5-szer nagyobb, mint a - 30 °C-ra megadott érték. Egyéb tényezők is befolyásolják az ütőmunka nagyságát, pl. a hengerelés iránya, a folyási határ, a szemcseorientáció és a hegesztés. Acél kiválasztásánál és felhasználásánál ezeket a tényezőket kell figyelembe venni.

3.7. [nem alkalmazható] 6.1. ábra Védett tér 6.1.a. ábra Oldalnézet Keresztmetszet a referenciasíkban Méretek mm-ben 6.1.b. ábra Hátulnézet 6.1.c. ábra 1 - Referenciavonal 2 - Az ülés ellenőrzési pontja 3 - Referenciasík 6.2. ábra Megfordítható üléssel és kormánykerékkel ellátott traktorok szabad tere 6.3. ábra Oldalirányba felboruló, elöl borulás hatása elleni védőszerkezettel felszerelt traktor továbborulásra való hajlamának megállapítására szolgáló folyamatábra B1. változat: A borulásvédelmi szerkezet ütközési pontja a hosszirányban instabil egyensúlyi pont mögé esik B2. változat: A borulásvédelmi szerkezet ütközési pontja a hosszirányban instabil egyensúlyi pont közelébe esik B3. változat: A borulásvédelmi szerkezet ütközési pontja a hosszirányban instabil egyensúlyi pont előtt helyezkedik el 6.4. ábra Berendezés a traktor borulásgátló tulajdonságainak vizsgálatára 1:1,5 lejtőn 6.5. ábra Három irányba továbborulásra hajlamos traktor felborulásának kiszámításához szükséges adatok Megjegyzés: D2-t és 3-t teljes tengelyterhelésnél kell mérni 6.6.a., 6.6.b. és 6.6.c. ábra A súlypont vízszintes távolsága a védőszerkezet első metszéspontjától (L6) 6.7. ábra Az ütközési pontok meghatározása a védőszerkezet szélességének (B6), valamint a motorháztető magasságának méréséhez (H7) 6.8. ábra Az első tengely forgáspontjának magassága (H0) 6.9. ábra A hátsó nyomtáv (S) és a hátsó kerék gumiabroncsának szélessége (B0) 6.10. ábra A lengőtömeg a felfüggesztő lánccal vagy drótkötéllel 6.11. ábra Példa a traktor rögzítésére (ütés hátulról) 6.12. ábra Példa a traktor rögzítésére (ütés elölről) 6.13. ábra Példa a traktor rögzítésére (ütés oldalról) 6.14. ábra Példa a traktorra ható nyomóberendezésre 6.15. ábra Példa a rugalmas alakváltozást mérő berendezésre 1 - Maradandó alakváltozás 2 - Rugalmas alakváltozás 3 - Teljes alakváltozás (maradandó + rugalmas alakváltozás) 6.16. ábra Modellezett talajszint 6.17. ábra A hátulsó szilárd elem legkisebb szélessége 6.18. ábra Erő-alakváltozás görbe Túlterhelési vizsgálat nem szükséges Megjegyzések: 1. Állapítsuk meg az Fa erő 0,95 D' alakváltozáshoz tartozó értékét. 2. Túlterhelési vizsgálat nem szükséges, mivel Fa ≤ 1,03 F'. 6.19. ábra Erő-alakváltozás görbe Túlterhelési vizsgálat szükséges Megjegyzések: 1. Állapítsuk meg az Fa erő 0,95 D' alakváltozáshoz tartozó értékét. 2. Túlterhelési vizsgálat szükséges, mivel Fa > 1,03 F'. 3. A túlterhelési vizsgálat kielégítő, mert Fb > 0,97F' és Fb > 0,8Fmax. 6.20. ábra Erő-alakváltozás görbe A túlterhelési vizsgálatot folytatni kell Megjegyzések: 1. Állapítsuk meg az Fa erő 0,95 D' alakváltozáshoz tartozó értékét. 2. Túlterhelési vizsgálat szükséges, mivel Fa > 1,03 F′. 3. Fb < 0,97 F', ezért tovább kell terhelni. 4. Fc < 0,97 Fb ezért tovább kell terhelni. 5. Fd < 0,97 Fc ezért tovább kell terhelni. 6. A túlterhelési vizsgálat eredménye akkor kielégítő, ha Fe > 0,8 Fmax. 7. A vizsgálat sikertelen, ha a terhelés bármikor 0,8 Fmax alá esik."

VI. MELLÉKLET

MINTA

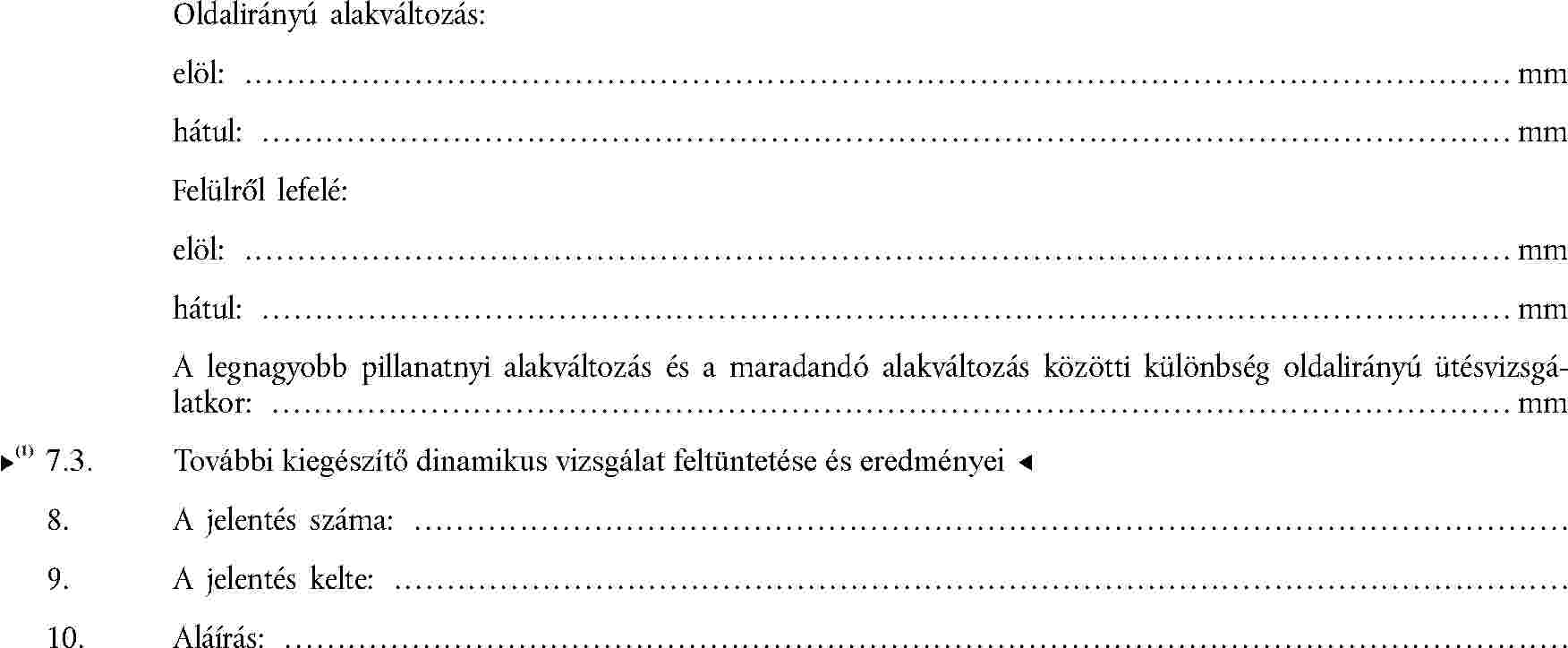

VIZSGÁLATI JELENTÉS A BORULÁS HATÁSA ELLENI VÉDŐSZERKEZET (TRAKTOR ELÉ SZERELT KERET) EGK-ALKATRÉSZ-TÍPUS-JÓVÁHAGYÁSI VIZSGÁLATÁRÓL A SZERKEZET SZILÁRDSÁGA, VALAMINT A TRAKTORRA VALÓ FELERŐSÍTÉSÉNEK SZILÁRDSÁGA SZEMPONTJÁBÓL

VII. MELLÉKLET

JELÖLÉSEK

AZ EGK-ALKATRÉSZ-TÍPUS-JÓVÁHAGYÁSI JEL A KÖVETKEZŐKBŐL ÁLL:

- egy négyszög és benne egy kis "e" betű, majd utána az alkatrész-típusjóváhagyást megadó tagállam megkülönböztető betűjele(i) vagy száma:

- 1 Németország esetében, 2 Franciaország esetében, 3 Olaszország esetében, 4 Hollandia esetében, 5 Svédország esetében, 6 Belgium esetében, 7 Magyarország esetében, 8 a Cseh Köztársaság esetében, 9 Spanyolország esetében, 11 az Egyesült Királyság esetében, 12 Ausztria esetében, 13 Luxemburg esetében, 17 Finnország esetében, 18 Dánia esetében, 19 Románia esetében, 20 Lengyelország esetében, 21 Portugália esetében, 23 Görögország esetében, 24 Írország esetében, 25 Horvátország esetében, 26 Szlovénia esetében, 27 Szlovákia esetében, 29 Észtország esetében, 32 Lettország esetében, 34 Bulgária esetében, 36 Litvánia esetében, CY Ciprus esetében, MT Málta esetében;

- a négyszög alatt és annak közelében az EGK-alkatrész-típusjóváhagyás száma, amely megfelel EGK-alkatrésztípus-bizonyítvány számának, amelyet a védőszerkezet adott típusának szilárdságával és a traktorra szerelés módjával kapcsolatban adtak ki;

- a V vagy SV betűk annak függvényében, hogy dinamikus (V) vagy statikus (SV) vizsgálatról volt szó, a betűt (betűket) követi a 2-es szám, amely azt jelenti; hogy ezen irányelv szerinti védőszerkezetről van szó.

PÉLDA EGY EGK-ALKATRÉSZ-TÍPUS-JÓVÁHAGYÁSI JELRE

Jelmagyarázat:

a fenti EGK-alkatrész-típus-jóváhagyási jellel ellátott védőszerkezet elöl felszerelt bukóív típusú védőszerkezet, amelyet keskeny nyomtávú traktorra (V2) terveztek, valamint amelyre dinamikus vizsgálat alapján Belgiumban (e6) 43-as szám alatt adtak EGK-alkatrész-típusjóváhagyást.

VIII. MELLÉKLET

AZ EGK ALKATRÉSZ-TÍPUSBIZONYÍTVÁNY MINTÁJA

IX. MELLÉKLET

AZ EGK-TÍPUSJÓVÁHAGYÁS FELTÉTELEI

1.

A traktor gyártója vagy meghatalmazott képviselője kérelmezi a traktor EGK-típusjóváhagyását a védőszerkezet szilárdsága és a traktorra erősítésének szilárdsága tekintetében.

2.

A típus-jóváhagyási vizsgálatokat végrehajtó műszaki szolgálatnak át kell adni a jóváhagyandó traktortípus egy példányát, amelyre a jóváhagyandó védőszerkezetet és csatlakozóját felszerelték.

3.

Az alkatrész-típus-jóváhagyási vizsgálatokat végző műszaki szolgálat ellenőrzi, hogy a jóváhagyott típusú védőszerkezet megfelelő-e ahhoz a traktortípushoz, amelyhez a típusjóváhagyást kérték. Kiváltképp azt vizsgálja, hogy a védőszerkezet felerősítése megfelel-e annak, amelyet az EGK-alkatrész-típusjóváhagyás megadásakor vizsgáltak.

4.

Az EGK-típusjóváhagyás birtokosa kérheti annak kiterjesztését más védőszerkezet-típusokra.

5. Az illetékes hatóságok az alábbi feltételekkel adják meg a kiterjesztést:

5.1.

A borulás hatása elleni védőszerkezet új típusa és a traktorra történő felerősítése megkapta az EGK-alkatrész-típusjóváhagyást.

5.2.

A védőszerkezetet arra a traktorra tervezték, amelyre az EGK-típusjóváhagyás kiterjesztését kérik.

5.3.

A védőszerkezet traktorra erősítése megfelel-e annak, amelyet az EGK-alkatrész-típusjóváhagyás megadásakor vizsgáltak.

6.

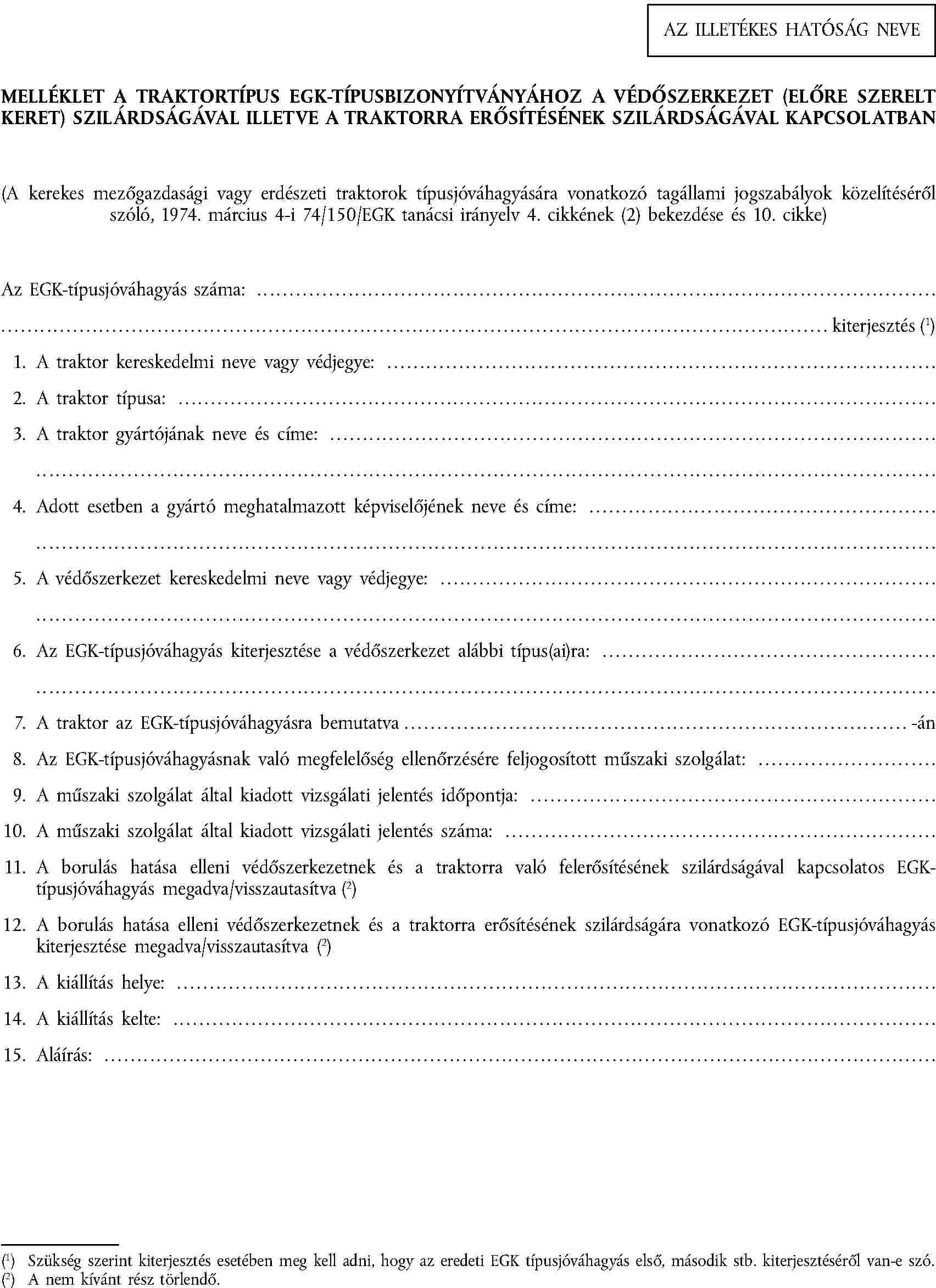

Az EGK-típusbizonyítványhoz valamennyi engedély megadásakor, megtagadásakor vagy kiterjesztésekor mellékelni kell egy, a X. melléklet szerinti bizonyítványt.

7.

Amennyiben a traktortípusra vonatkozó EGK-típus-jóváhagyási kérelmet ugyanakkor nyújtották be, mint amikor az adott traktortípusra szerelendő védőszerkezet EGK-alkatrész-típusjóváhagyását is kérelmezték, akkor e melléklet 2. és 3. pontjában megadott ellenőrzéseket nem kell végrehajtani.

X. MELLÉKLET

MINTA

( 1 ) HL C 222., 1985.9.2., 1. o.

( 2 ) HL C 190., 1987.7.20.

( 3 ) HL C 169., 1985.7.8., 5. o.

( 4 ) HL L 84., 1974.3.28., 10. o.

( 5 ) HL L 220., 1977.8.29., 1. o.

( 6 ) HL L 179., 1979.7.17., 1. o.

( 7 ) HL L 186., 1986.7.8., 26. o.

( 8 ) Erről az irányelvről 1987. június 26-án értesítették a tagállamokat.

( 9 ) Az OECD egységes kódexe a keskeny nyomtávú kerekes mezőgazdasági és erdészeti traktorok elöl felszerelt, borulás hatása elleni védőszerkezeteinek hivatalos vizsgálatához.

( 10 ) Az eredetileg az ülés referenciapontját (ÜRP) alkalmazó vizsgálati jelentésekhez kapcsolódó kiegészítő vizsgálatok esetében a szükséges méréseket az ülés ellenőrzési pontja helyett az ülés referenciapontjára vonatkoztatva kell elvégezni, és egyértelműen jelezni kell az ülés referenciapontjának alkalmazását (lásd az 1. mellékletet).

( 11 ) A felhasználókat emlékeztetjük arra, hogy az ülés ellenőrzési pontjának meghatározása az ISO 5353 szabvány szerint történik, és ez a traktorhoz viszonyítva egy olyan rögzített pont, amely akkor sem mozdul el, ha az ülést elmozdítják a középső helyzetből. A védett tér meghatározásához az ülést a hátsó legfelső helyzetbe kell állítani.

( 12 ) Az OECD egységes kódexe a keskeny nyomtávú kerekes mezőgazdasági és erdészeti traktorok elöl felszerelt, borulás hatása elleni védőszerkezeteinek hivatalos vizsgálatához.

( 13 ) A program és a példák az OECD honlapján érhetők el.

( 14 ) Az előírt energiaszint elérésekor mért maradandó + rugalmas alakváltozás.

Lábjegyzetek:

[1] A dokumentum eredetije megtekinthető CELEX: 31987L0402 - https://eur-lex.europa.eu/legal-content/HU/ALL/?uri=CELEX:31987L0402&locale=hu Utolsó elérhető, magyar nyelvű konszolidált változat CELEX: 01987L0402-20130701 - https://eur-lex.europa.eu/legal-content/HU/ALL/?uri=CELEX:01987L0402-20130701&locale=hu

Tartalomjegyzék
