32008L0074[1]

A Bizottság 2008/74/EK irányelve ( 2008. július 18.) a 2005/55/EK európai parlamenti és tanácsi irányelvnek és a 2005/78/EK irányelvnek a könnyű személygépjárművek és haszongépjárművek (Euro 5 és Euro 6) kibocsátás tekintetében történő típusjóváhagyása és a járműjavítási és -karbantartási információk elérhetősége tekintetében történő módosításáról (EGT-vonatkozású szöveg)

A BIZOTTSÁG 2008/74/EK IRÁNYELVE

(2008. július 18.)

a 2005/55/EK európai parlamenti és tanácsi irányelvnek és a 2005/78/EK irányelvnek a könnyű személygépjárművek és haszongépjárművek (Euro 5 és Euro 6) kibocsátás tekintetében történő típusjóváhagyása és a járműjavítási és -karbantartási információk elérhetősége tekintetében történő módosításáról

(EGT-vonatkozású szöveg)

AZ EURÓPAI KÖZÖSSÉGEK BIZOTTSÁGA,

tekintettel az Európai Közösséget létrehozó szerződésre,

tekintettel a járművek hajtására használt kompressziós gyújtású motorok gáz-halmazállapotú szennyezőanyag- és légszennyezőrészecske-kibocsátása, valamint a járművek hajtására használt, földgáz- vagy PB-gázüzemű külső gyújtású motorok gáz-halmazállapotú szennyezőanyag-kibocsátása elleni intézkedésekre vonatkozó tagállami jogszabályok közelítéséről szóló, 2005. szeptember 28-i 2005/55/EK európai parlamenti és tanácsi irányelvre (1) és különösen annak 7. cikkére,

mivel:

(1) A 2005/55/EK irányelv tárgyi hatályának a könnyű személygépjárművek és haszongépjárművek (Euro 5 és Euro 6) kibocsátás tekintetében történő típusjóváhagyásáról és a járműjavítási és -karbantartási információk elérhetőségéről szóló, 2007. június 20-i 715/2007/EK európai parlamenti és tanácsi rendelettel (2) történt megváltoztatása következtében szükségessé vált az említett irányelv további módosítása a vonatkozó műszaki előírások átvitelével. Következésképpen az említett irányelv végrehajtási jogszabályát, a 2005/78/EK bizottsági irányelvet (3) is módosítani kell.

(2) A tárgyi hatály változásának következtében új előírásokat kell bevezetni a 2005/55/EK irányelvvel a nehéz gépjárművek kibocsátására létrehozott jogi szabályozásba. Ezek közé az előírások közé tartoznak olyan vizsgálati eljárások, melyek lehetővé teszik a nagy teljesítményű motorok és a benzinmotorral felszerelt nehéz járművek típusjóváhagyását.

(3) Ezenkívül a dízelmotoroknál a füst opacitásának mérésére vonatkozó már meglévő előírásokat is be kell építeni a 2005/78/EK irányelvbe. Ez a járművekben használt dízelmotorok szennyezőanyag-kibocsátása elleni intézkedésekre vonatkozó tagállami jogszabályok közelítéséről szóló, 1972. augusztus 2-i 72/306/EGK tanácsi irányelvnek (4) a 715/2007/EK rendelettel történő hatályon kívül helyezése miatt szükséges.

(4) Az ebben az irányelvben előírt intézkedések összhangban vannak a "Műszaki Bizottság - Gépjárművek" bizottság véleményével,

ELFOGADTA EZT AZ IRÁNYELVET:

1. cikk

A 2005/55/EK irányelv a következőképpen módosul:

1. Az 1. cikk helyébe a következő szöveg lép: "1. cikk Ezen irányelv alkalmazásában:

a) »jármű«: a 70/156/EGK irányelv 2. cikkében meghatározott, 2 610 kg-nál nagyobb referenciatömegű gépjármű;

b) »motor«: a jármű hajtására szolgáló olyan erőforrás, amelyre mint a 70/156/EGK irányelv 2. cikkében meghatározott önálló műszaki egységre típusjóváhagyás adható;

c) »kiemelten környezetbarát jármű (EEV)«: olyan jármű, amelynek hajtómotorja megfelel az I. melléklet 6.2.1. pontjában szereplő táblázatok C. sorában megadott megengedett károsanyag-kibocsátási határértékeknek."

2. A 2005/55/EK irányelv I., II., III. és VI. melléklete ezen irányelv I. mellékletének megfelelően módosul.

2. cikk

A 2005/78/EK irányelv a következőképpen módosul:

1. A 2. cikk helyébe a következő szöveg lép:

"2. cikk

A 2005/55/EK irányelv 3. és 4. cikkének végrehajtására szolgáló intézkedéseket ezen irányelv II-VII. melléklete tartalmazza.

A VI. melléklet kompressziós gyújtású motorral felszerelt járművek, illetve ilyen motorok típusjóváhagyására vonatkozik.

A VII. melléklet szikragyújtású motorral felszerelt járművek, illetve ilyen motorok típusjóváhagyására vonatkozik."

2. Az V. melléklet 1. pontjában a 2. szakasz helyébe a következő szöveg lép:

"2. szakasz: az irányelv száma - 2005/55/EK"

3. Az irányelv kiegészül az ezen irányelv II. mellékletében szereplő VI. és VII. melléklettel.

3. cikk

(1) A tagállamok legkésőbb 2009. január 2-ig elfogadják és kihirdetik azokat a törvényi, rendeleti és közigazgatási rendelkezéseket, amelyek szükségesek ahhoz, hogy ennek az irányelvnek megfeleljenek. E rendelkezések szövegét, valamint az e rendelkezések és az irányelv közötti megfelelést bemutató táblázatot haladéktalanul megküldik a Bizottságnak.

Ezeket a rendelkezéseket 2009. január 3-tól alkalmazzák.

A tagállamok által elfogadott rendelkezéseknek hivatkozniuk kell erre az irányelvre, vagy hivatalos kihirdetésük alkalmával ilyen hivatkozással együtt kell megjelenniük. A hivatkozás módját a tagállamok határozzák meg.

(2) A tagállamok megküldik a Bizottságnak nemzeti joguk azon főbb rendelkezéseinek szövegét, amelyeket az irányelv tárgykörében fogadnak el.

4. cikk

Ez az irányelv az Európai Unió Hivatalos Lapjában való kihirdetését követő huszadik napon lép hatályba.

5. cikk

Ennek az irányelvnek a tagállamok a címzettjei.

Kelt Brüsszelben, 2008. július 18-án.

a Bizottság részéről

Günter VERHEUGEN

alelnök

(1) HL L 275., 2005.10.20., 1. o.

(2) HL L 171., 2007.6.29., 1. o.

(3) HL L 313., 2005.11.29., 1. o. A legutóbb a 2006/81/EK irányelvvel (HL L 362., 2006.12.20., 92. o.) módosított irányelv.

(4) HL L 190., 1972.8.20., 1. o.

I. MELLÉKLET

A 2005/55/EK irányelv módosítása

1. Az I. melléklet a következőképpen módosul:

a) Az 1. pont helyébe a következő szöveg lép:

"1. Ez az irányelv a gáznemű és szilárd kibocsátások csökkentésére, a kibocsátáscsökkentő eszközök hasznos élettartamára, a használatban lévő járművek/motorok megfelelőségére és az összes gépjármű fedélzeti diagnosztikai rendszerére (OBD), valamint az 1. cikkben leírt motorokra vonatkozik, azon M1, N1, N2 és M2 kategóriájú járművek kivételével, amelyek a 715/2007/EK európai parlamenti és tanácsi rendelet (1) szerint kaptak típusjóváhagyást.

2009. január 3-tól az új jóváhagyásokra a 715/2007/EK rendelet 10. cikkének (2) bekezdésében megállapított időpontokig, a kiterjesztésekre pedig az említett rendelet 10. cikkének (3) bekezdésében megállapított időpontokig típusjóváhagyás továbbra is megadható ezen irányelv alapján a 2 610 kg-nál kisebb referenciatömegű N1, N2 és M2 kategóriájú járművekre.

b) A 2.1. pont a következő fogalommeghatározásokkal egészül ki:

" »referenciatömeg«: a jármű tömege menetkész állapotban, a gépjárművezető 75 kg-mal figyelembe vett átlagtömegével csökkentve, és egy 100 kg-os átlagtömeggel növelve,

»a menetkész jármű tömege«: a 2007/46/EK irányelv I. mellékletének 2.6. pontjában meghatározott tömeg,"

c) A melléklet a következő 4.5. ponttal egészül ki:

"4.5. A gyártó kérésére az ezen irányelv alapján egy befejezett járműre adott típusjóváhagyás kiterjesztendő a 2 610 kg-nál kisebb referenciatömegű befejezetlen járművekre. A típusjóváhagyást ki kell terjeszteni, ha a gyártó igazolni tudja, hogy a befejezetlen járművekbe várhatóan beépítésre kerülő összes karosszériakombináció a jármű referenciatömegét 2 610 kg fölé növeli."

d) A 6.2. pont a negyedik albekezdést követően a következő albekezdéssel egészül ki:

"Benzinmotorok esetében a 2005/78/EK irányelv VII. mellékletében előírt mérési eljárásokat kell alkalmazni.

Dízelmotorok esetében a 2005/78/EK irányelv VI. mellékletében előírt eljárásokat kell alkalmazni a füst opacitásának mérésére."

2. A II. melléklet a következőképpen módosul:

a) Az 1. függelék a következő 8.4., 8.4.1., 8.4.1.1. és 8.4.1.2. ponttal egészül ki: "8.4. A motor működése (füst opacitásának mérése) 8.4.1. Teljesítmény az ENSZ-EGB 24. sz. előírása 4. mellékletének 2. szakaszában említett hat mérési pontban. 8.4.1.1. A motor teljesítménye próbapadon mérve: ... 8.4.1.2 A jármű kerekeinél mért teljesítmény: ....

b) A melléklet a következő 6. függelékkel egészül ki: "6. függelék A közúti közlekedésre való alkalmasság vizsgálatához szükséges információk A. Szén-monoxid-kibocsátások mérése (2) 3.2.1.6. Normál üresjárati fordulatszám (tűréssel együtt): ... min-1 3.2.1.6.1. Emelt üresjárati fordulatszám (tűréssel együtt): ... min-1 3.2.1.7. A kipufogógáz térfogatra vonatkoztatott szénmonoxid-tartalma üresjáratban (3) ... %, a gyártó adja meg (csak szikragyújtású motoroknál) B. Füst opacitásának mérése 3.2.13. A fényelnyelési együttható jelének helye (csak kompressziós gyújtású motoroknál): ... 4. ERŐÁTVITEL (v) 4.3. A lendkerék tehetetlenségi nyomatéka: ... 4.3.1. Kiegészítő tehetetlenségi nyomaték, sebességbe kapcsolás nélkül: ...

3. A III. melléklet 1. függeléke a következőképpen módosul:

a) A 2. pontban a 2.7.4. pont helyébe a következő szöveg lép:

"2.7.4. Részecske-mintavétel

A teljes mérési folyamathoz egy szűrőt kell használni. A mérési eljárásban megadott, üzemmódonkénti súlyozó tényezőket úgy kell figyelembe venni, hogy a ciklus egyes üzemmódjaiban a kipufogógáz tömegáramával arányos mintát vesznek. Ezt a mintaáram, a mintavételi idő, illetve a hígítási arány megfelelő beállításával lehet elérni, úgy, hogy az effektív súlyozó tényezőkre a 6.6. pontban meghatározott kritérium teljesüljön.

Az üzemmódonkénti mintavételi időnek legalább a súlyozó tényező 400-szorosának kell lennie másodpercben. A mintavételt az egyes üzemmódokban a lehető legkésőbb kell elvégezni. A részecske-mintavétel befejezésének az egyes üzemmódok vége előtti 5 másodpercen belülre kell esnie."

b) A 6. pont a következő 6.5. és 6.6. ponttal egészül ki:

"6.5. A fajlagos kibocsátás kiszámítása

A fajlagos részecskekibocsátást a következőképpen kell számítani:

6.6. Effektív súlyozó tényező

A Wfei effektív súlyozó tényezőt az egyes üzemmódokra az alábbiak szerint kell kiszámítani:

Az effektív súlyozó tényezőknek ± 0,003 (üresjáratban ± 0,005) tűréssel egyenlőnek kell lenniük az e függelék 2.7.1. pontjában szereplő súlyozó tényezőkkel."

4. A VI. melléklet 1. függeléke a következő pontokkal egészül ki: 1.5. Forgattyúházból származó kibocsátások mérési eredményei: ... 1.6. Szén-monoxid-kibocsátások mérési eredményei 1.7. A füst opacitásmérésének eredményei 1.7.1. Állandósult fordulatszámon: 1.7.2. Terhelés nélküli gyorsítással (szabad gyorsítással) végzett mérések 1.7.2.1. Motoron végzett mérések a 2005/78/EK irányelv VI. mellékletének 4.3. szakasza szerint 1.7.2.2. Terhelés nélküli gyorsításnál 1.7.2.2.1. A fényelnyelési együttható mért értéke: ... m-1 1.7.2.2.2. A fényelnyelési együttható korrigált értéke: ... m-1 1.7.2.2.3. A fényelnyelési együttható jelének helye a járművön: ... 1.7.2.3. Járművön végzett mérések a 2005/78/EK irányelv VI. mellékletének 3. pontja szerint 1.7.2.3.1. Korrigált fényelnyelési érték: ... m-1 1.7.2.3.2. Fordulatszám induláskor: ... ford./perc 1.7.3. Megadott legnagyobb hasznos teljesítmény: ... kW a következő fordulatszámon: ... ford./perc 1.7.4. Az opacitásmérő gyártmánya és típusa: ... 1.7.5. A motortípus fő jellemzői 1.7.5.1. A motor működési elve: négyütemű/kétütemű (5) 1.7.5.2. A hengerek száma és elrendezése: ... 1.7.5.3. A henger űrtartalma: ... cm3 1.7.5.4. Üzemanyag-adagolás: közvetlen injektálásos/közvetett injektálásos (5) 1.7.5.5. Turbófeltöltő VAN/NINCS (5)

(1) HL L 171., 2007.6.29., 1. o."

(2) Az adatközlő lapok számozása a típus-jóváhagyási keretirányelvben [2008/74/EK] használt számozást követi.

(3) Meg kell adni a türést."

(4) A lambda képlete: IV. melléklet 1. függeléke.

(5) A nem kívánt rész törlendő (előfordulhat, hogy nincs szükség törlésre, ha több tétel is vonatkozik)."

II. MELLÉKLET

VI. MELLÉKLET

Füst opacitásának mérése

1. BEVEZETÉS

1.1. Ez a melléklet a kompressziós gyújtású motorokból kibocsátott kipufogógáz opacitásának mérésére vonatkozó előírásokat írja le.

2. A KORRIGÁLT FÉNYELNYELÉSI EGYÜTTHATÓ JELE

2.1. A korrigált fényelnyelési együttható jelét el kell helyezni minden olyan járművön, amely megfelel annak a járműtípusnak, amelyre ez a mérés vonatkozik. A jel egy téglalapban elhelyezett szám, amely a jóváhagyáskor a terhelés nélküli gyorsítással végzett méréssel kapott korrigált fényelnyelési együttható m-1-ben kifejezve. A mérési módszert a 4. szakasz írja le.

2.2. A jelnek jól olvashatónak és eltávolíthatatlannak kell lennie. A jelet szembetűnő és könnyen hozzáférhető helyen kell rögzíteni, amit a 2005/55/EK európai parlamenti és tanácsi irányelv (1) VI. mellékletében bemutatott típus-jóváhagyási tanúsítványhoz fűzött kiegészítésben fel kell tüntetni.

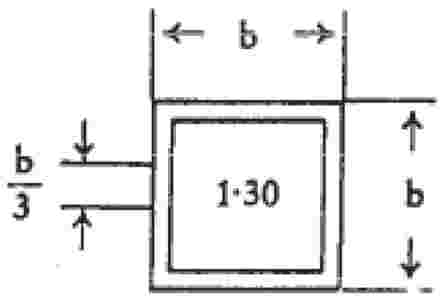

2.3. Az 1. ábrán példa látható a fényelnyelési együttható jelére.

1. ábra

A fenti jel azt mutatja, hogy a korrigált fényelnyelési együttható 1,30 m±1.

3. SPECIFIKÁCIÓK ÉS MÉRÉSEK

3.1. A specifikációk és a mérések ugyanazok, mint az ENSZ-EGB 24. sz. előírása (2) III. részének 24. szakaszában szereplő specifikációk és mérések, a 3.2. szakaszban leírt kivétellel.

3.2. Az ENSZ-EGB 24. sz. előírása 24.1. szakaszában a 2. mellékletre való hivatkozás a 2005/55/EK irányelv VI. mellékletére való hivatkozásként értendő.

4. MŰSZAKI ELŐÍRÁSOK

4.1. A műszaki előírások ugyanazok, mint az ENSZ-EGB 24. sz. előírásának 4., 5., 7., 8., 9. és 10. mellékletében szereplő előírások, a 4.2., 4.3. és 4.4. szakaszban felsorolt kivételekkel.

4.2. Mérés állandósult fordulatszámok mellett, a teljes terhelési görbe mentén

4.2.1. Az ENSZ-EGB 24. sz. előírása 4. mellékletének 3.1. szakaszában az 1. mellékletre való hivatkozások a 2005/55/EK irányelv II. mellékletére való hivatkozásokként értendők.

4.2.2. Az ENSZ-EGB 24. sz. előírása 4. mellékletének 3.2. szakaszában ismertetett referencia-üzemanyag a 2005/55/EK irányelv IV. mellékletében ismertetett azon referencia-üzemanyagra való hivatkozásként értendő, amely megfelelő azoknak a kibocsátási határértékeknek a szempontjából, amelyek alapján a jármű/motor típusjóváhagyása történik.

4.3. Mérés terhelés nélküli gyorsítással

4.3.1. Az ENSZ-EGB 24. sz. előírása 5. mellékletének 2.2. szakaszában a 2. melléklet 2. táblázatára való hivatkozások a 2005/55/EK irányelv VI. mellékletének 1.7.2.1. szakaszában lévő táblázatra való hivatkozásokként értendők.

4.3.2. Az ENSZ-EGB 24. sz. előírása 5. mellékletének 2.3. szakaszában az 1. melléklet 7.3. szakaszára való hivatkozások a 2005/55/EK irányelv II. melléklete 6. függelékének 4. szakaszára való hivatkozásokként értendők.

4.4. A kompressziós gyújtású motorok hasznos teljesítményének mérésére szolgáló EGB-módszer

4.4.1. Az ENSZ-EGB 24. sz. előírása 10. mellékletének 7. szakaszában az e melléklet függelékére való hivatkozások a 2005/55/EK irányelv II. mellékletére való hivatkozásokként értendők.

4.4.2. Az ENSZ-EGB 24. sz. előírása 10. mellékletének 7. és 8. szakaszában az 1. mellékletre való hivatkozások a 2005/55/EK irányelv II. mellékletére való hivatkozásokként értendők.

VII. MELLÉKLET

Szikragyújtású benzinmotorok típusjóváhagyására vonatkozó előírások

1. rész

Szén-monoxid-kibocsátás mérése

1. BEVEZETÉS

1.1. Ez a függelék azt az eljárást írja le, amely a szén-monoxid-kibocsátást méri üresjárati fordulatszámokon (normál és emelt üresjárati fordulatszám).

1.2. A normál üresjárati fordulatszámon a kipufogógáz legnagyobb megengedett szén-monoxid-tartalma az, amit a járműgyártó megad. A legnagyobb megengedett szén-monoxid-tartalom azonban nem haladhatja meg a 0,3 térfogatszázalékot. Emelt üresjárati fordulatszámon a szén-monoxidnak a kipufogógáz térfogatára vonatkoztatott mennyisége nem haladhatja meg a 0,2 %-ot akkor, amikor a fordulatszám legalább 2 000 min-1 és a lambda 1 ± 0,03 a gyártó specifikációi szerint.

2. ÁLTALÁNOS ELŐÍRÁSOK

2.1. Az általános előírások ugyanazok, mint az ENSZ-EGB 83. sz. előírásának (3) 5.3.7.1-5.3.7.4. szakaszában szereplő előírások.

2.2. A gyártónak a 2.1. szakaszban szereplő előírások alapján ki kell töltenie a 2005/55/EK irányelv VI. melléklete szerinti táblázatot.

2.3. A műszaki szolgálat által megadott típusjóváhagyás időpontjától számított 24 hónapon belül a gyártónak meg kell erősítenie a típusjóváhagyáskor feljegyzett, a 2.1. szakasz szerinti lambda érték pontosságát, hogy az reprezentatív a jellemző sorozatgyártású járművekre is. Értékelést kell készíteni a sorozatgyártású járműveken végzett felmérések és vizsgálatok alapján.

3. MŰSZAKI ELŐÍRÁSOK

3.1. A műszaki előírások ugyanazok, mint az ENSZ-EGB 83. sz. előírásának 5. mellékletében szereplő előírások, a 3.2. szakaszban felsorolt kivételekkel.

3.2. Az ENSZ-EGB 83. sz. előírása 5. melléklete 2. részének 2.1. szakaszában ismertetett referencia-üzemanyagok a(z) (Euro 5 és 6 végrehajtási rendelet) rendelet IX. mellékletében ismertetett megfelelő referencia-üzemanyag specifikációira való hivatkozásként értendők.

2. rész

A forgattyúházból származó kibocsátások ellenőrzése

1. BEVEZETÉS

1.1. Ez a rész a forgattyúházból származó kibocsátások ellenőrzésének eljárását írja le.

1.2. Az e rész előírásai szerint végzett méréskor a motor forgattyúházának szellőztető rendszere nem engedheti, hogy onnan gáz jusson a levegőbe.

2. ÁLTALÁNOS ELŐÍRÁSOK

2.1. A mérés végrehajtására az általános előírások ugyanazok, mint az ENSZ-EGB 83. sz. előírása 6. melléklétnek 2. szakaszában szereplő előírások.

3. MŰSZAKI ELŐÍRÁSOK

3.1. A műszaki előírások ugyanazok, mint az ENSZ-EGB 83. sz. előírása 6. melléklétnek 3-6. szakaszában szereplő előírások.

(1) HL L 275., 2005.10.20., 1. o.

(2) HL L 326., 2006.11.24., 1. o.

(3) HL L 70., 2007.3.9, 171. o.
