A Bizottság (EU) 2017/1151 rendelete (2017. június 1.) a könnyű személygépjárművek és haszongépjárművek (Euro 5 és Euro 6) kibocsátás tekintetében történő típusjóváhagyásáról és a járműjavítási és -karbantartási információk elérhetőségéről szóló 715/2007/EK európai parlamenti és tanácsi rendelet kiegészítéséről, a 2007/46/EK európai parlamenti és tanácsi irányelv, a 692/2008/EK bizottsági rendelet és az 1230/2012/EU bizottsági rendelet módosításáról, valamint a 692/2008/EK bizottsági rendelet hatályon kívül helyezéséről (EGT-vonatkozású szöveg)

A BIZOTTSÁG (EU) 2017/1151 RENDELETE

(2017. június 1.)

a könnyű személygépjárművek és haszongépjárművek (Euro 5 és Euro 6) kibocsátás tekintetében történő típusjóváhagyásáról és a járműjavítási és -karbantartási információk elérhetőségéről szóló 715/2007/EK európai parlamenti és tanácsi rendelet kiegészítéséről, a 2007/46/EK európai parlamenti és tanácsi irányelv, a 692/2008/EK bizottsági rendelet és az 1230/2012/EU bizottsági rendelet módosításáról, valamint a 692/2008/EK bizottsági rendelet hatályon kívül helyezéséről

(EGT-vonatkozású szöveg)

1. cikk

Tárgy

Ez a rendelet a 715/2007/EK rendelet végrehajtására vonatkozó intézkedéseket határoz meg.

2. cikk

Fogalommeghatározások

E rendelet alkalmazásában:

1. "járműtípus a kibocsátások és a járműjavítási és -karbantartási információk tekintetében" :

olyan járművek csoportja, amelyek:

a) a XXI. melléklet 5.6. pontja szerinti "interpolációs családot" meghatározó szempontok tekintetében nem különböznek egymástól;

b) ugyanabba a XXI. melléklet 6. almellékletének 2.3.2. pontja szerinti "CO2-interpolációs tartományba" tartoznak;

c) nem különböznek egymástól a kipufogógáz-kibocsátásra nem elhanyagolható hatást gyakoroló jellemzők tekintetében, mint például többek között a következők:

- a kibocsátáscsökkentő berendezések (pl. hármas hatású katalizátor, oxidációs katalizátor, soványkeverékes NOx-csapda, szelektív redukciós katalizátor, soványkeverékes NOx-katalizátor, részecskeszűrő vagy ezek kombinációja egyetlen egységben) típusa és sorrendje;

- kipufogógáz-visszavezetés (van vagy nincs, belső/külső, hűtött/nem hűtött, alacsony/magas nyomáson);

2.

"jármű EK-típusjóváhagyása a kibocsátások és a járműjavítási és -karbantartási információk tekintetében" : a kibocsátások és a járműjavítási és -karbantartási információk tekintetében egy járműtípusba tartozó járművek EK-típusjóváhagyása a kipufogógáz-kibocsátás, a forgattyúsházból származó kibocsátások, a párolgási kibocsátások, a tüzelőanyag-fogyasztás, továbbá a jármű fedélzeti diagnosztikai információihoz, valamint a járműjavítási és -karbantartási információkhoz való hozzáférés tekintetében;

3.

"kilométer-számláló" : olyan műszer, amely a jármű által a gyártása óta megtett teljes távolságot mutatja a járművezetőnek;

4.

"indító segédberendezés" : izzítógyertyák, az injektálás vezérlésének módosítása és más eszközök, amelyek a levegő/tüzelőanyag keverék dúsítása nélkül segítik a motor indítását;

5. "motortérfogat" :

az alábbiak valamelyike:

a) alternáló dugattyús motorok esetében a névleges lökettérfogat;

b) forgódugattyús (Wankel) motorok esetében a névleges teljes lökettérfogat kétszerese;

6.

"periodikusan regeneráló rendszer" : olyan kipufogógáz-kibocsátást szabályozó berendezés (pl. katalitikus átalakító, részecskeszűrő), amely szabályos időközönként regenerálást igényel;

7.

"eredeti kibocsátáscsökkentő csereberendezés" : olyan, az e rendelet I. mellékletének 4. függelékében felsorolt típusú kibocsátáscsökkentő berendezés vagy ilyen kibocsátáscsökkentő berendezésekből álló rendszer, amelyet a járműtípus-jóváhagyás jogosultja a piacon önálló műszaki egységként kínál;

8. "kibocsátáscsökkentő berendezés típusa" :

olyan katalitikus átalakítók és részecskeszűrők, amelyek a következő alapvető szempontokból nem különböznek egymástól:

a) a hordozórétegek száma, szerkezete és anyaga;

b) az egyes hordozórétegek működésének típusa;

c) térfogat, a homlokfelület és a hordozóréteg hosszának aránya;

d) a katalizáló anyag mennyisége;

e) a katalizáló anyag aránya;

f) cellasűrűség;

g) méretek és alak;

h) hővédelem;

9.

"egyfajta tüzelőanyaggal működő jármű" : olyan jármű, amely tervezése alapján elsődlegesen egyfajta tüzelőanyagot használ;

10.

"egyfajta tüzelőanyaggal működő gázüzemű jármű" : olyan jármű, amely elsődlegesen LPG-t, földgázt/biometánt vagy hidrogént használ, azonban - csak szükséghelyzetek esetére vagy indításra - benzinrendszerrel is rendelkezhet, ha a benzintartálya legfeljebb 15 liter benzin tárolására alkalmas;

11.

"kétfajta tüzelőanyaggal működő jármű" : olyan, két különálló tüzelőanyag-tároló rendszerrel rendelkező jármű, amely tervezése alapján egyszerre csak az egyik tüzelőanyagot használja elsődlegesen;

12.

"kétfajta tüzelőanyaggal működő gázüzemű jármű" : olyan, kétfajta tüzelőanyaggal működő jármű, amelynek a két tüzelőanyaga benzin (benzinüzem) és vagy LPG, földgáz/biometán, vagy hidrogén;

13.

"rugalmas tüzelőanyag-felhasználású jármű" : olyan jármű, amely egy tüzelőanyag-tároló rendszerrel rendelkezik, és képes két vagy több tüzelőanyag különböző keverékeivel működni;

14.

"rugalmas tüzelőanyag-felhasználású, etanollal működő jármű" : olyan rugalmas tüzelőanyag-felhasználású jármű, amely benzinnel vagy legfeljebb 85 % etanolt tartalmazó benzin/etanol keverékkel (E85) működik;

15.

"rugalmas tüzelőanyag-felhasználású, biodízellel működő jármű" : olyan rugalmas tüzelőanyag-felhasználású jármű, amely ásványi dízellel vagy ásványi dízel-biodízel keverékkel működik;

16.

"hibrid elektromos jármű" (HEV) : olyan hibrid jármű, amelynek az egyik meghajtóenergia-átalakítója egy elektromos gép;

17.

"megfelelő karbantartás és használat" : a vizsgált jármű szempontjából azt jelenti, hogy a jármű megfelel a 83. sz. ENSZ EGB-előírás ( 1 ) 3. függelékének 2. szakaszában rögzített, a kiválasztott jármű elfogadásához szükséges feltételeknek;

18.

"kibocsátáscsökkentő rendszer" : a fedélzeti diagnosztikai rendszerrel (OBD) összefüggésben az elektronikus motorvezérlő egység és a kipufogó- vagy a párolgási rendszerben található, kibocsátással kapcsolatos azon alkatrészek, amelyek adatokat küldenek a motorvezérlő egységhez, illetve adatokat fogadnak tőle;

19.

"hibajelző" (MI) : olyan fény- vagy hangjelző készülék, amely egyértelműen tájékoztatja a jármű vezetőjét bármely, az OBD-rendszerhez csatlakoztatott, a kibocsátással kapcsolatos alkatrésznek vagy magának az OBD-rendszernek a működési hibájáról;

20.

"működési hiba" : a kibocsátással kapcsolatos valamely alkatrész vagy rendszer olyan meghibásodása, amely a XI. melléklet 2.3. pontjában meghatározott határértékeket meghaladó kibocsátást eredményezhet, vagy olyan eset, amikor a fedélzeti diagnosztikai rendszer nem képes eleget tenni a XI. mellékletben meghatározott alapvető ellenőrzési követelményeknek;

21.

"másodlagos levegő" : a kipufogórendszerbe szivattyú, szívószelep vagy más eszköz segítségével bevezetett levegő, amely arra szolgál, hogy segítse a kipufogógáz-áramban lévő szénhidrogén és szén-monoxid oxidációját;

22.

"menetciklus" : a jármű fedélzeti diagnosztikai rendszerei tekintetében olyan folyamat, amely a motor beindításából, egy menetüzemmódból - amelynek során észlelhető az esetleges működési hiba (ha van ilyen) - és a motor leállításából áll;

23.

"információhoz való hozzáférés" : a jármű összes fedélzeti diagnosztikai információjához, valamint járműjavítási és -karbantartási információjához való hozzáférés, amely szükséges a jármű ellenőrzéséhez, diagnosztizálásához, szervizeléséhez vagy javításához;

24.

"hiányosság" : a fedélzeti diagnosztikai rendszer szempontjából az, ha az ellenőrzött alkatrészek vagy rendszerek közül legfeljebb kettő olyan ideiglenes vagy tartós működési jellemzőket mutat, amelyek hátrányosan befolyásolják ezeknek az alkatrészeknek vagy rendszereknek a fedélzeti diagnosztika által történő, egyébként hatékony ellenőrzését, vagy nem felelnek meg a fedélzeti diagnosztikai rendszerrel szemben támasztott összes többi részletes követelménynek;

25.

"lerontott kibocsátáscsökkentő csereberendezés" : a 715/2007/EK rendelet 3. cikkének (11) bekezdésében meghatározott olyan kibocsátáscsökkentő berendezés, amelyet a 83. sz. ENSZ EGB-előírás XI. melléklete 1. függelékének 1. szakaszában meghatározott követelményeknek megfelelő mértékben elöregítettek vagy mesterségesen lerontottak;

26.

"jármű fedélzeti diagnosztikai információja" : a jármű valamely elektronikus rendszerének fedélzeti diagnosztikai rendszerével kapcsolatos információ;

27.

"reagens" : a járműben tárolt anyag, a tüzelőanyag kivételével, amelynek a kipufogógáz-utókezelő rendszerbe történő adagolását a kibocsátáscsökkentő rendszer szabályozza;

28.

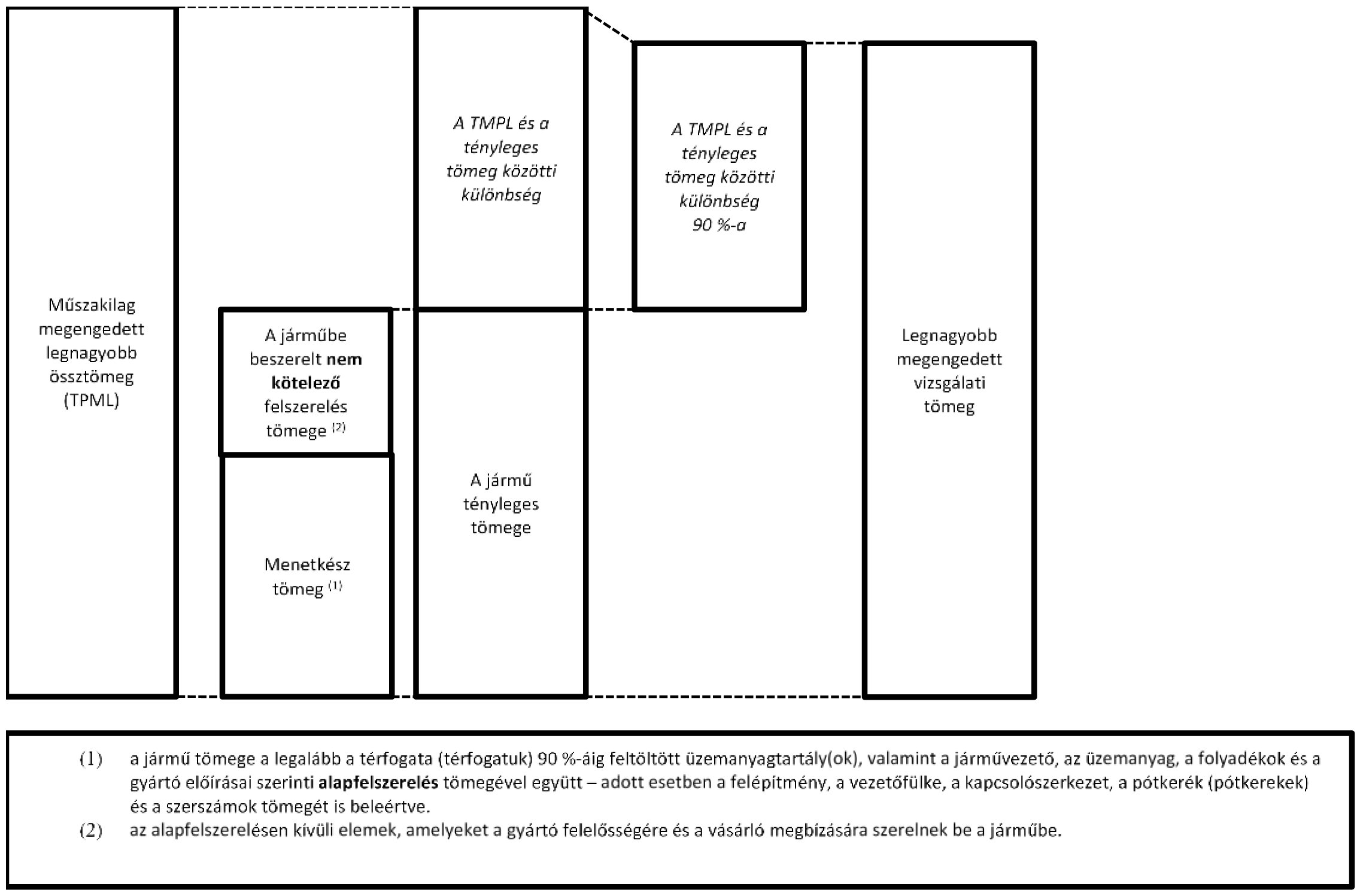

"menetkész tömeg" : a jármű tömege a tüzelőanyag-tartály(ok) legalább a tárolókapacitása (tárolókapacitásuk) 90 %-áig feltöltve, a járművezető, a tüzelőanyag, a folyadékok és a gyártó előírásai szerinti alapfelszerelés tömegével együtt, és adott esetben a felépítmény, a vezetőfülke, a csatlakozó-alkatrész és a pótkerék (pótkerekek), valamint a szerszámok tömegét is beleértve;

29.

"gyújtáskihagyás" : a szikragyújtású motor hengerében szikra hiánya, rossz tüzelőanyag-adagolás, gyenge kompresszió vagy bármely más ok miatt be nem következett elégés;

30.

"hidegindító rendszer vagy berendezés" : olyan rendszer, amely ideiglenesen dúsítja a motor levegő-tüzelőanyag keverékét, ezzel segítve a motor indítását;

31.

"teljesítményleadó tengely vagy egység" : a motor által meghajtott egység, amely a járműre szerelt segédberendezéseket hajtja;

32. "kis sorozatú gyártó" :

olyan járműgyártó, amelynek éves termelése világviszonylatban nem éri el a 10 000 darabot a típusjóváhagyás megadásának évét megelőző évben, és:

a) nem tagja kapcsolt gyártók csoportjának; vagy

b) olyan kapcsolt gyártók csoportjának tagja, amelyek éves termelése világviszonylatban nem éri el a 10 000 darabot a típusjóváhagyás megadásának évét megelőző évben; vagy

c) kapcsolt gyártók csoportjának tagja, de saját gyártóüzemet és tervezési központot üzemeltet;

32a.

"saját gyártóüzem" : a gyártó által a gyártó számára készülő új járművek - beleértve adott esetben a kivitelre szánt járműveket is - gyártásához vagy összeszereléséhez használt gyártó- vagy összeszerelő üzem;

32b.

"saját tervezési központ" : olyan, a gyártó ellenőrzése alatt álló és használatában lévő létesítmény, amelyben a jármű egészének tervezése és fejlesztése történik;

32c.

"ultrakis sorozatú gyártó" : olyan, a 32. pont szerinti kis sorozatú gyártó, amely a típusjóváhagyás megadásának évét megelőző évben 1 000 -nél kevesebb járművét vették nyilvántartásba a Közösségben;

33.

"tisztán belső égésű motorral felszerelt jármű" : olyan jármű, melynek valamennyi meghajtóenergia-átalakítója belső égésű motor;

34.

"tisztán elektromos jármű" (PEV) : olyan erőátviteli rendszerrel felszerelt jármű, amely meghajtóenergia-átalakítóként kizárólag elektromos gépeket és meghajtóenergia-tároló rendszerként kizárólag újratölthető energiatároló rendszereket foglal magában;

35.

"tüzelőanyag-cella" : olyan energiaátalakító, amely a kémiai energiát elektromos energiává alakítja át, vagy fordítva;

36.

"tüzelőanyag-cellás jármű" (FCV) : olyan erőátviteli rendszerrel felszerelt jármű, amely kizárólag tüzelőanyag-cellá(ka)t és meghajtóenergia-átalakítóként elektromos gépe(ke)t foglal magában;

37.

"hasznos teljesítmény" : próbapadon a forgattyústengely vagy annak megfelelője végén, segédberendezéseknek megfelelő motorsebességnél vagy fordulatszámnál, a XX. melléklet (Az elektromos hajtáslánc hasznos teljesítményének és legnagyobb 30 perces teljesítményének mérése) szerint mért és a légköri referenciaviszonyok mellett meghatározott teljesítmény;

38.

"névleges motorteljesítmény" (Prated) : a motor vagy elektromos motor legnagyobb hasznos teljesítménye kW-ban a XX. mellékletben meghatározott követelményeknek megfelelően mérve;

39.

"legnagyobb 30 perces teljesítmény" : az elektromos hajtásláncnak a 85. sz. ENSZ EGB-előírás 5.3.2. szakasza szerint meghatározott, egyenáramon mért legnagyobb hasznos teljesítménye ( 2 );

40.

"hidegindítás" : a fedélzeti diagnosztikai ellenőrző rutinok használat közbeni működési arányával összefüggésben a motor hűtőközegének hőmérséklete (vagy azzal egyenértékű hőmérséklet) a motor indításakor legfeljebb 35 °C, és legfeljebb 7 °C-kal magasabb a környezeti hőmérsékletnél (amennyiben az ismert);

41.

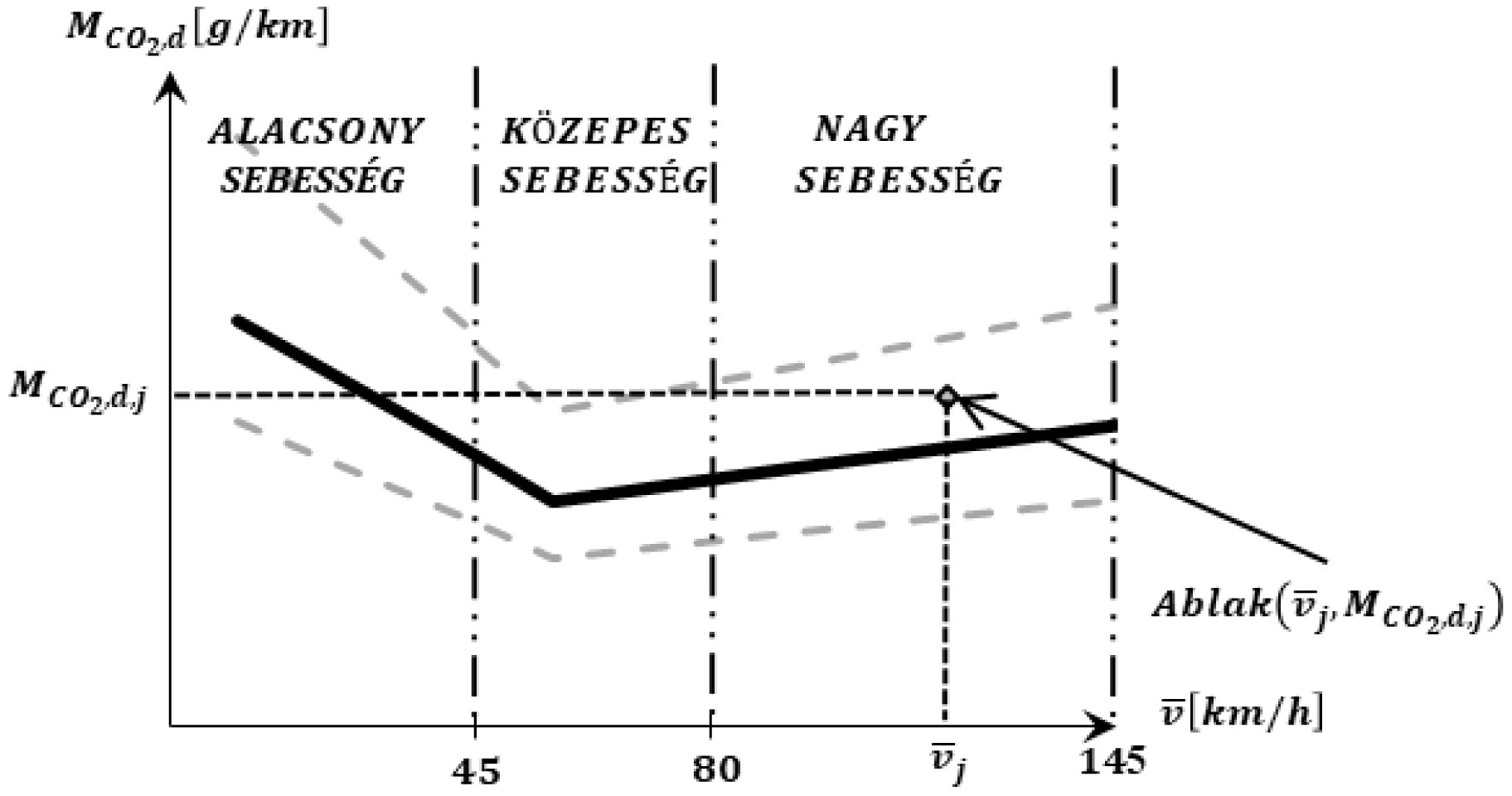

"valós vezetési feltételek melletti kibocsátás" (RDE) : a gépjármű szokásos használati körülmények között keletkező kibocsátása;

42.

"hordozható kibocsátásmérő rendszer" (PEMS) : a IIIA. melléklet 1. függelékében meghatározott követelményeknek megfelelő, hordozható kibocsátásmérő rendszer;

43.

"kibocsátáscsökkentési alapstratégia" (BES) : olyan kibocsátáscsökkentési stratégia, amely a gépjármű teljes sebesség- és terheléstartományában mindaddig kifejti hatását, amíg valamelyik kibocsátáscsökkentési segédstratégia működésbe nem lép;

44.

"kibocsátáscsökkentési segédstratégia" (AES) : olyan kibocsátáscsökkentési stratégia, amely valamely konkrét cél érdekében és a környezeti és/vagy üzemállapotok valamely együttesére válaszként lép működésbe, és kizárólag e feltételek fennállásának ideje alatt felváltja vagy módosítja a kibocsátáscsökkentési alapstratégiát;

45.

"tüzelőanyag-tartály rendszer" : a tüzelőanyag tárolására szolgáló eszközök, beleértve a tüzelőanyag-tartályt, a tüzelőanyag-töltő csövet, a tanksapkát és a tüzelőanyag-szivattyút, amennyiben azt a tüzelőanyag-tartályba vagy a tüzelőanyag-tartályra szerelték fel;

46.

"áteresztési tényező" (PF) : adott időtartam alatti szénhidrogén veszteségek alapján meghatározott és a végleges párolgási kibocsátások meghatározására szolgáló tényező;

47.

"egyrétegű nem fém tartály" : egyetlen nem fém anyagrétegből álló tüzelőanyag-tartály, ideértve a fluorozott/szulfonált anyagokat;

48.

"többrétegű tartály" : legalább két különböző anyagréteg használatával kialakított tüzelőanyag-tartály, melyben a rétegek egyike a szénhidrogének számára áthatolhatatlan;

49.

"tehetetlenségi kategória" : a jármű vizsgálati tömegének az ENSZ EGB 83. sz. előírása 4a. mellékletének A4a/3 táblázatában meghatározottal azonos tehetetlenségnek megfelelő kategóriája, ha a vizsgálati tömeg a referenciatömeggel egyenlő.

3. cikk

A típusjóváhagyásra vonatkozó követelmények

(1) A kibocsátás és a járműjavítási és -karbantartási információk tekintetében történő EK-típusjóváhagyás megszerzéséhez a gyártónak igazolnia kell, hogy a járművek a IIIA-VIII., XI., XIV., XVI., XX., XXI. és XXII. mellékletben meghatározott vizsgálati eljárások szerint vizsgálva megfelelnek e rendelet követelményeinek. A gyártónak arról is gondoskodnia kell, hogy a referencia-tüzelőanyagok megfeleljenek a IX. mellékletben ismertetett specifikációknak.

(2) A járművön az I. melléklet I.2.4. ábráján meghatározott vizsgálatokat kell elvégezni.

(3) A II., V-VIII., XI., XVI. és XXI. melléklet előírásainak alternatívájaként a kis sorozatú gyártók kérhetnek EK-típusjóváhagyást olyan járműtípusra, amelyet egy harmadik ország hatósága már jóváhagyott az I. melléklet 2.1. pontjában szereplő jogszabályok alapján.

A kibocsátások, valamint a járműjavítási és -karbantartási információk tekintetében történő EK-típusjóváhagyás e bekezdés szerinti megszerzéséhez ugyanakkor ez esetben is el kell végezni a IV. mellékletben előírt, a közúti közlekedésre való alkalmasság megállapításához szükséges kibocsátási vizsgálatokat, a XXI. mellékletben a tüzelőanyag-fogyasztásra és a szén-dioxid-kibocsátásra előírt vizsgálatokat, illetve teljesíteni kell a XIV. mellékletben a jármű fedélzeti diagnosztikai információinak, valamint a járműjavítási és -karbantartási információknak az elérhetőségére vonatkozó előírásokat.

A jóváhagyó hatóság tájékoztatja a Bizottságot az e bekezdés alapján megadott minden egyes típusjóváhagyás feltételeiről.

(4) A tüzelőanyag-tartály töltőelemeire és az elektronikus rendszerek biztonságára vonatkozó egyedi előírásokat az I. melléklet 2.2. és 2.3. pontja tartalmazza.

(5) A gyártónak olyan műszaki megoldásokat kell alkalmaznia, amelyek szokásos üzemi körülmények között a jármű teljes szokásos élettartama alatt biztosítják a kipufogógáz- és a párolgási kibocsátások e rendeletnek megfelelő hatékony korlátozását.

Ezek közé tartozik a kibocsátáscsökkentő rendszerekben használt tömlők és csatlakozók biztonsága is, amelyeket úgy kell kialakítani, hogy megfeleljenek az eredetileg tervezett célnak.

(6) A gyártó biztosítja, hogy az e rendeletben meghatározott vizsgálati feltételek mellett végzett kibocsátásvizsgálat eredményei megfeleljenek a vonatkozó határértékeknek.

(7) A XXI. mellékletben meghatározott 1. típusú vizsgálat esetében az LPG- vagy földgáz-/biometán-üzemű járműveknél az 1. típusú vizsgálat során meg kell vizsgálni az LPG vagy földgáz/biometán tüzelőanyag összetételének változását a 83. sz. ENSZ EGB-előírás 12. mellékletében a szennyező anyag-kibocsátás tekintetében előírtak szerint, a hasznos teljesítmény méréséhez használt tüzelőanyaggal, e rendelet XX. mellékletének megfelelően.

A mind benzinnel vagy LPG-vel, mind pedig földgázzal/biometánnal is üzemeltethető járműveket mindkét tüzelőanyaggal meg kell vizsgálni, és az LPG vagy földgáz/biometán tüzelőanyag használatával végzett vizsgálatok során a 83. sz. ENSZ EGB-előírás 12. mellékletében előírtak szerint ellenőrizni kell azok összetételének változását, továbbá meg kell őket vizsgálni a hasznos teljesítmény méréséhez e rendelet XX. mellékletének megfelelően használt tüzelőanyaggal is.

(8) A IV. melléklet 1. függelékében ismertetett 2. típusú vizsgálat esetében a normál alapjárati fordulatszámon a legnagyobb megengedett szén-monoxid-tartalom az, amelyet a járműgyártó a kipufogógáz legnagyobb megengedett szén-monoxid-tartalmaként megadott. A legnagyobb megengedett szén-monoxid-tartalom azonban nem haladhatja meg a 0,3 térfogatszázalékot.

Magas alapjárati fordulatszámon a szén-monoxidnak a kipufogógáz térfogatára vonatkoztatott mennyisége nem haladhatja meg a 0,2 térfogatszázalékot akkor, amikor a fordulatszám legalább 2 000 min-1 és a lambda 1 ± 0,03 vagy a gyártó specifikációi szerinti.

(9) A gyártó biztosítja, hogy az V. mellékletben ismertetett 3. típusú vizsgálat esetében a motor szellőztető rendszere ne engedjen kartergázokat a levegőbe.

(10) A VIII. mellékletben ismertetett, alacsony hőmérsékleten kibocsátásokat mérő 6. típusú vizsgálatot dízelüzemű járművekre nem kell alkalmazni.

A típusjóváhagyás kérésekor azonban a gyártónak be kell nyújtania a jóváhagyó hatósághoz olyan információkat, amelyek bizonyítják, hogy az NOx-utókezelő elegendően nagy hőmérsékletet ér el ahhoz, hogy a 6. típusú vizsgálatban leírt -7 °C-os hidegindítás után 400 másodpercen belül hatékonyan működjön.

Ezenkívül a gyártónak információkat kell szolgáltatnia a jóváhagyó hatóság számára a kipufogógáz-visszavezető rendszer működési stratégiájáról, beleértve az alacsony hőmérsékleteken való működéssel kapcsolatos információkat is.

Ezeknek az információknak tartalmazniuk kell a kibocsátásokra gyakorolt hatások leírását is.

A jóváhagyó hatóság nem adhatja meg a típusjóváhagyást, ha a benyújtott információ nem elégséges annak igazolására, hogy az utókezelő a megadott időn belül ténylegesen eléri a hatékony működéshez elegendően magas hőmérsékletet.

A Bizottság kérésére a jóváhagyó hatóság információkat ad az NOx-utókezelő és a kipufogógáz-visszavezető rendszer alacsony hőmérsékleteken való működéséről.

(11) A gyártónak biztosítania kell, hogy a 715/2007/EK rendelet szerinti típusjóváhagyással rendelkező gépjárművek szokásos élettartama alatt a gépjárműveknek a IIIA. mellékletben foglalt követelmények alapján meghatározott és az említett mellékletnek megfelelően elvégzett RDE-vizsgálat során keletkező kibocsátásai ne haladják meg az említett mellékletben foglalt értékeket.

A 715/2007/EK rendelet szerinti típusjóváhagyást csak akkor lehet megadni, ha a gépjármű a IIIA. melléklet 7. függeléke alapján tagja a hitelesített PEMS-vizsgálati családok valamelyikének.

A IIIA. melléklet követelményei nem alkalmazandók az ultrakis sorozatú gyártók számára a 715/2007/EK rendelet szerint megadott kibocsátási típusjóváhagyásokra.

4. cikk

A fedélzeti diagnosztikai rendszer tekintetében történő típusjóváhagyásra vonatkozó követelmények

(1) A gyártó biztosítja, hogy az összes jármű el legyen látva fedélzeti diagnosztikai rendszerrel.

(2) A fedélzeti diagnosztikai rendszereket úgy kell kialakítani, legyártani és a járműbe beépíteni, hogy képesek legyenek a jármű teljes élettartama alatt a funkciócsökkenések vagy működési hibák típusainak felismerésére.

(3) A fedélzeti diagnosztikai rendszernek a szokásos használati körülmények között meg kell felelnie e rendelet előírásainak.

(4) A XI. melléklet 1. függeléke szerinti hibás alkatrésszel történő vizsgálat során a fedélzeti diagnosztikai rendszer hibajelzőjének be kell kapcsolódnia.

A fedélzeti diagnosztikai rendszer hibajelzője a XI. melléklet 2.3. pontjában megadott diagnosztikai küszöbértékek alatti kibocsátások esetén is bekapcsolódhat ebben a vizsgálatban.

(5) A gyártó biztosítja, hogy a fedélzeti diagnosztikai rendszer minden észszerűen feltételezhető vezetési körülmény között megfeleljen a használat közbeni működésre e rendelet XI. melléklete 1. függelékének 3. pontjában előírt követelményeknek.

(6) A gyártó biztosítja a használat közbeni működésre vonatkozó, a jármű fedélzeti diagnosztikai rendszere által a 83. sz. ENSZ EGB-előírás XI. melléklete 1. függelékének 7.6. szakasza szerint tárolt és továbbított adatok kódolás nélküli könnyű elérhetőségét a nemzeti hatóságok és független gazdasági szereplők számára.

4a. cikk

A tüzelőanyag- és/vagy elektromosenergia-fogyasztás nyomon követését szolgáló eszközök típusjóváhagyására vonatkozó előírások

A gyártó gondoskodik arról, hogy a következő M1 és N1 kategóriájú járműveket szereljék fel a jármű üzemeltetése érdekében felhasznált tüzelőanyag és/vagy elektromos energia mennyiségére vonatkozó adatok meghatározására, tárolására és rendelkezésre bocsátására szolgáló eszközzel:

1. a kizárólag ásványi dízellel, biodízellel, benzinnel, etanollal vagy ezek bármely kombinációjával meghajtott, tisztán belső égésű motorral felszerelt járművek és nem külső feltöltésű hibrid hajtású elektromos járművek (NOVC-HEV);

2. az elektromos árammal és az 1. pontban említett tüzelőanyagok bármelyikével meghajtott, külső feltöltésű hibrid hajtású elektromos járművek (OVC-HEV).

A tüzelőanyag és/vagy elektromosenergia-fogyasztás ellenőrzését szolgáló eszköznek meg kell felelnie a XXII. mellékletben meghatározott előírásoknak.

5. cikk

Járműnek a kibocsátások, valamint a járműjavítási és -karbantartási információk elérhetősége tekintetében történő EK-típusjóváhagyására irányuló kérelem

(1) A gyártó benyújtja a jóváhagyó hatósághoz a járműnek a kibocsátások, valamint a járműjavítási és -karbantartási információk elérhetősége tekintetében történő EK-típusjóváhagyása iránti kérelmét.

(2) Az (1) bekezdésben említett kérelmet az I. melléklet 3. függelékében mintaként szereplő adatközlő lapnak megfelelően kell összeállítani.

(3) A gyártó benyújtja továbbá a következő információkat:

a) szikragyújtású motorral felszerelt járművek esetében a gyártó nyilatkozata a gyújtáskihagyásoknak arról a legkisebb számáról az összes gyújtási esemény százalékában, amelyek - ha az e rendelet XI. mellékletében leírt 1. típusú vizsgálatnál annak kezdetétől fogva előfordulnak - a XI. melléklet 2.3. pontjában megadott kibocsátási határértékek túllépését okozhatják, vagy pedig a kipufogórendszer katalizátorának vagy katalizátorainak visszafordíthatatlan károsodáshoz vezető túlhevülését okozhatják;

b) részletes írásbeli információ, amely teljeskörűen leírja a fedélzeti diagnosztikai rendszer funkcionális működési jellemzőit, beleértve a jármű kibocsátáscsökkentő rendszere minden olyan elemének felsorolását, amelyet a fedélzeti diagnosztikai rendszer ellenőriz;

c) leírás arról a hibajelzőről, amellyel a fedélzeti diagnosztikai rendszer hiba előfordulását jelzi a járművezetőnek;

d) a gyártó nyilatkozata arról, hogy a fedélzeti diagnosztikai rendszer az észszerűen feltételezhető vezetési körülmények között megfelel a használat közbeni működés tekintetében a XI. melléklet 1. függelékének 3. szakaszában előírt követelményeknek;

e) egy olyan terv, amely részletesen leírja a számláló és a nevező megnövelésének műszaki kritériumait és annak indoklását azokban az ellenőrző rutinokban, amelyeknek meg kell felelniük a 83. sz. ENSZ EGB-előírás előírás XI. melléklete 1. függelékének 7.2. és 7.3. szakaszában előírt követelményeknek, valamint tartalmazza a számlálóknak, a nevezőknek és az általános nevezőnek a 83. sz. ENSZ EGB-előírás XI. melléklete 1. függelékének 7.7. szakaszában ismertetett feltételek miatti letiltásának műszaki kritériumait és annak indoklását;

f) a kibocsátáscsökkentő számítógép és a kilométer-számláló manipulálásának és beállításai megváltoztatásának megakadályozására tett intézkedések ismertetése, ideértve a futásteljesítmény-értékeknek a XI. és a XVI. mellékletben előírt követelmények céljára történő rögzítését;

g) adott esetben a 83. sz. ENSZ EGB-előírás 11. melléklete 2. függelékében említett járműcsalád adatai;

h) adott esetben más típusjóváhagyások másolatai, azokkal az adatokkal, melyek lehetővé teszik a jóváhagyás kiterjesztését és a romlási tényezők meghatározását.

(4) A (3) bekezdés d) pontja alkalmazásában a gyártónak azt a dokumentummintát kell használnia, amelyet az I. melléklet 7. függelékében a fedélzeti diagnosztikai rendszer használat közbeni működésére vonatkozó előírásoknak való megfelelést igazoló gyártói megfelelőségi tanúsítványra megad.

(5) A (3) bekezdés e) pontja alkalmazásában a jóváhagyást megadó jóváhagyó hatóság a szóban forgó pontban említett információkat kérésre a jóváhagyó hatóságok és a Bizottság rendelkezésére bocsátja.

(6) A (3) bekezdés d) és e) pontja alkalmazásában a jóváhagyó hatóságok nem adhatnak jóváhagyást a járműre, ha a gyártó által benyújtott információk nem felelnek meg a XI. melléklet 1. függelékének 3. szakaszában előírt követelményeknek.

A 83. sz. ENSZ EGB-előírás XI. melléklete 1. függelékének 7.2., 7.3. és 7.7. szakasza alkalmazandó minden észszerűen feltételezhető vezetési körülmény esetén.

Az e bekezdésekben ismertetett előírások végrehajtásának értékelésekor a jóváhagyó hatóságoknak figyelembe kell venniük a technológia mindenkori fejlettségi szintjét.

(7) A (3) bekezdés f) pontja alkalmazásában a kibocsátáscsökkentő számítógép manipulálásának és beállításai megváltoztatásának megakadályozására tett intézkedések között lennie kell olyan frissítési lehetőségnek, amely a gyártó által jóváhagyott programot vagy kalibrációt használja.

(8) Az I. melléklet I.2.4. ábráján ismertetett vizsgálatokhoz a gyártó a típusjóváhagyási vizsgálat végrehajtásáért felelős műszaki szolgálat rendelkezésére bocsát egy, a jóváhagyásra benyújtott típust képviselő járműpéldányt.

(9) Az egyfajta tüzelőanyaggal működő, a kétfajta tüzelőanyaggal működő és a rugalmas tüzelőanyag-felhasználású járművekre vonatkozó típusjóváhagyási kérelemnek meg kell felelnie az I. melléklet 1.1. és 1.2. pontjában előírt kiegészítő követelményeknek.

(10) Egy rendszer, alkatrész vagy önálló műszaki egység gyártmányának a típusjóváhagyás utáni megváltozása nem jár automatikusan a típusjóváhagyás érvénytelenítésével, kivéve, ha eredeti jellemzői vagy műszaki paraméterei oly mértékben megváltoztak, hogy az érinti a motor működését vagy a kibocsátáscsökkentő rendszert.

(11) Annak érdekében, hogy a 715/2007/EK rendelet 5. cikkének (2) bekezdésében a hatástalanító berendezésekre vonatkozó tilalmat is figyelembe véve a jóváhagyó hatóságok a kibocsátáscsökkentési segédstratégia megfelelő alkalmazását értékelhessék, a gyártók kötelesek az e rendelet I. mellékletének 3a. függelékében ismertetett részletes dokumentációcsomagot is rendelkezésre bocsátani.

A részletes dokumentációcsomagot a jóváhagyó hatóságnak azonosító számmal és keltezéssel kell ellátnia, és a jóváhagyás megadását követően legalább tíz évig meg kell őriznie.

A gyártó kérelmére a jóváhagyó hatóság az új járműtípusok tekintetében elvégzi a kibocsátáscsökkentési segédstratégia előzetes értékelését. Ebben az esetben a vonatkozó dokumentációt a típusjóváhagyási eljárás megkezdése előtt 2-12 hónappal be kell nyújtani a típusjóváhagyó hatósághoz.

A jóváhagyó hatóság a gyártó által szolgáltatott részletes dokumentációcsomag alapján elvégzi az előzetes értékelést az I. melléklet 3a. függelékének b) pontjában írtak szerint. A jóváhagyó hatóság az I. melléklet 3b. függelékében meghatározott módszertannal összhangban elvégzi az értékelést. A jóváhagyó hatóság kivételesen és kellően indokolt esetekben eltérhet ettől a módszertantól.

Az új járműtípusok kibocsátáscsökkentési segédstratégiájának előzetes értékelése 18 hónapig marad érvényben típusjóváhagyás céljára. Ez az időszak további 12 hónappal meghosszabbítható, ha a gyártó igazolja a jóváhagyó hatóság számára, hogy nem vált elérhetővé a piacon olyan új technológia, amely megváltoztatná a kibocsátáscsökkentési segédstratégia előzetes értékelését.

A típusjóváhagyó hatóságok szakértői csoportja (TAAEG) évente összeállítja a típusjóváhagyó hatóságok által nem elfogadhatónak tekintett kibocsátáscsökkentési segédstratégiák listáját, és azt a Bizottság közzéteszi.

(12) A gyártó benyújtja továbbá az e rendelet alapján a kibocsátási típusjóváhagyást megadó típusjóváhagyó hatósághoz ("jóváhagyást megadó jóváhagyó hatóság") a vizsgálat átláthatóságára vonatkozó dokumentációcsomagot, amely tartalmazza a vizsgálatnak a II. melléklet B. részének 5.9. pontja szerinti lefolytatását lehetővé tevő szükséges információkat.

6. cikk

Járműnek a kibocsátások, valamint a járműjavítási és -karbantartási információk elérhetősége tekintetében történő EK-típusjóváhagyására vonatkozó közigazgatási rendelkezések

(1) Ha az összes vonatkozó követelmény teljesül, a jóváhagyó hatóság megadja az EK-típusjóváhagyást és a 2007/46/EK irányelv VII. mellékletében meghatározott számozási rendszerrel összhangban típusjóváhagyási számot ad ki.

A 2007/46/EK irányelv VII. mellékletében foglalt rendelkezéseket is figyelembe véve a típusjóváhagyási szám 3. részét az e rendelet I. mellékletének 6. függeléke szerint kell meghatározni.

A jóváhagyó hatóság nem adhatja ugyanazt a számot másik járműtípusnak.

(2) Az (1) bekezdés rendelkezéseitől eltérően a gyártó kérésére fedélzeti diagnosztikai rendszerrel ellátott jármű akkor is kaphat típusjóváhagyást a kibocsátások, valamint a jármű javítására és karbantartására vonatkozó információk tekintetében, ha a rendszernek egy vagy több hiányossága van - például ha a XI. melléklet egyedi előírásai nem teljesülnek maradéktalanul -, feltéve, hogy az említett melléklet 3. pontjában előírt egyedi közigazgatási rendelkezések teljesülnek.

A jóváhagyó hatóság az ilyen típusjóváhagyás megadásáról szóló döntéséről a 2007/46/EK irányelv 8. cikke szerint tájékoztatja a többi tagország összes jóváhagyó hatóságát.

(3) Az EK-típusjóváhagyásnak az (1) bekezdés szerinti megadásakor a jóváhagyó hatóság az I. melléklet 4. függelékében megadott minta szerint állítja ki az EK-típusbizonyítványt.

7. cikk

A típusjóváhagyások módosításai

A 715/2007/EK rendelet alapján megadott típusjóváhagyások módosításaira a 2007/46/EK irányelv 13., 14. és 16. cikke vonatkozik.

Az I. melléklet 3. pontjában előírt rendelkezések a gyártó kérésére csak akkor alkalmazhatók anélkül, hogy szükség lenne további vizsgálatokra, ha ugyanolyan típusú járművekről van szó.

8. cikk

Gyártásmegfelelőség

(1) A gyártás megfelelőségének biztosítása érdekében hozott intézkedéseknek meg kell felelniük a 2007/46/EK irányelv 12. cikkében foglalt rendelkezéseknek.

Továbbá az e rendelet I. mellékletének 4. pontjában meghatározott rendelkezéseket és az említett melléklet 1. és 2. függelékében leírt vonatkozó statisztikai módszereket is alkalmazni kell.

(2) A gyártás megfelelőségét az e rendelet I. mellékletének 4. függelékében meghatározott típusbizonyítványban szereplő leírás alapján kell ellenőrizni.

9. cikk

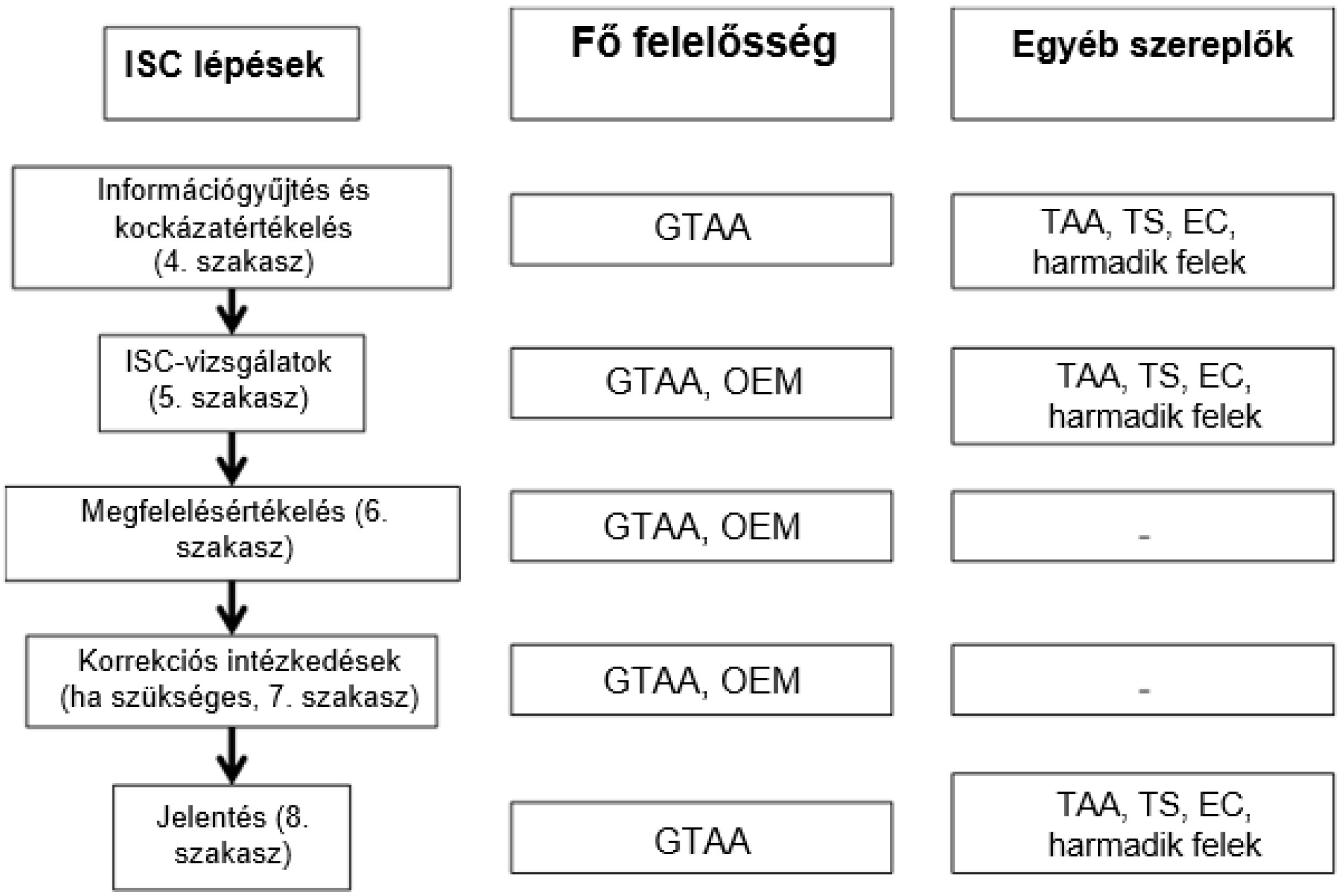

A használatban lévő járművek megfelelősége

(1) Az e rendelet szerint típusjóváhagyást kapott, használatban lévő járművek megfelelőségének biztosítására a 2007/46/EK irányelv X. melléklete és e rendelet II. melléklete szerint intézkedéseket kell hozni.

(2) A használatban lévő járművek megfelelősége ellenőrzésének alkalmasnak kell lennie annak igazolására, hogy a kipufogógáz- és párolgási kibocsátásokat hatékony korlátozzák a jármű hasznos élettartama alatt, a szokásos használati körülmények között.

(3) A használatban lévő járművek megfelelőségének ellenőrzését megfelelően karbantartott és használt járműveken kell elvégezni, összhangban a II. melléklet 1. függelékével, 15 000 km futásteljesítmény vagy 6 hónap, amelyik később letelik, és 100 000 km futásteljesítmény vagy 5 év között, amelyik hamarabb letelik. A használatban lévő járművek megfelelőségének ellenőrzését a párolgási kibocsátások tekintetében megfelelően karbantartott és használt járműveken kell elvégezni, összhangban a II. melléklet 1. függelékével, 30 000 km futásteljesítmény vagy 12 hónap, amelyik később letelik, és 100 000 km futásteljesítmény vagy 5 év között, amelyik hamarabb letelik.

A használatban lévő járművek megfelelőségének ellenőrzésére vonatkozó előírások az adott, használat közbeni megfelelőség szerinti családba tartozó járművekre vonatkozó utolsó megfelelőségi nyilatkozat vagy egyedi jóváhagyási bizonyítvány kiadásától számított 5 évig alkalmazandók.

(4) Nem kötelező a használatban lévő járművek megfelelőségének ellenőrzése, ha az adott, használat közbeni megfelelőség szerinti családban az előző évben az Unióban értékesített járművek száma nem érte el az 5 000 darabot. Az ilyen családok tekintetében a gyártónak jelentést kell beadnia a jóváhagyó hatósághoz a kibocsátással kapcsolatos garanciális és javítási igénybejelentésekről és a fedélzeti diagnosztika meghibásodásairól, e rendelet II. mellékletének 4.1. pontja szerint. Az ilyen, használat közbeni megfelelőség szerinti családok tekintetében is választható a II. melléklet szerinti vizsgálat.

(5) A gyártó és a jóváhagyást megadó típusjóváhagyó hatóság a használatban lévő járművek megfelelőségének ellenőrzését a II. melléklettel összhangban folytatja le.

(6) A jóváhagyást megadó jóváhagyó hatóság a megfelelőség értékelését követően dönt arról, hogy a családot elutasítja-e a használatban lévő járművek megfelelőségére vonatkozó rendelkezések alapján, és a II. melléklettel összhangban jóváhagyja a gyártó által bemutatott korrekciós intézkedési tervet.

(7) Ha egy típusjóváhagyó hatóság megállapítja, hogy egy használat közbeni megfelelőség szerinti család nem felel meg a használatban lévő járművek megfelelősége ellenőrzésének, akkor a 2007/46/EK irányelv 30. cikkének (3) bekezdésével összhangban haladéktalanul értesíti a jóváhagyást megadó típusjóváhagyó hatóságot.

Az értesítés után és a 2007/46/EK irányelv 30. cikkének (6) bekezdésétől függően a jóváhagyást megadó jóváhagyó hatóság tájékoztatja a gyártót, hogy egy használat közbeni megfelelőség szerinti család nem felel meg a használatban lévő járművek megfelelősége ellenőrzésének, és hogy a II. melléklet 6. és 7. pontjaiban meghatározott eljárásokra kerül sor.

Ha a jóváhagyást megadó jóváhagyó hatóság arra a következtetésre jut, hogy nem lehet megállapodást elérni azzal a típusjóváhagyó hatósággal, amelyik megállapította, hogy a használat közbeni megfelelőség szerinti család nem felel meg a használatban lévő járművek megfelelősége ellenőrzésének, akkor el kell indítani a 2007/46/EK irányelv 30. cikkének (6) bekezdésében előírt eljárást.

(8) A II. melléklet B. része szerint jóváhagyott járműtípusokra az (1)-(7) bekezdésben foglaltakon túlmenően a következők alkalmazandók:

a) a 2007/46/EK irányelv 3. cikkének (7) bekezdése szerinti többlépcsős típusjóváhagyásra benyújtott járművek esetében a használatban lévő járművek megfelelőségének ellenőrzésére a többlépcsős jóváhagyás e rendelet II. melléklete B. részének 5.10.6. pontjában meghatározott szabályai szerint kerül sor;

b) e cikk rendelkezési nem vonatkoznak a 2007/46/EK irányelv II. melléklete A. részének 5.2. és 5.5. pontjaiban meghatározott páncélozott járművekre, halottszállító kocsikra és a kerekes székkel használható járművekre. A 2007/46/EK irányelv II. melléklete A. részének 5. pontja szerinti minden egyéb különleges rendeltetésű jármű tekintetében a használatban lévő járművek megfelelőségének ellenőrzésére a többlépcsős jóváhagyás e rendelet II. mellékletének B. részében meghatározott szabályai szerint kerül sor.

10. cikk

Kibocsátáscsökkentő berendezések

(1) A gyártónak biztosítani kell, hogy a 715/2007/EK rendelet hatálya alá tartozó EK-típusjóváhagyással rendelkező járművekbe a 2007/46/EK irányelv 10. cikkének (2) bekezdése értelmében vett önálló műszaki egységként beszerelendő kibocsátáscsökkentő csereberendezések rendelkezzenek EK-típusjóváhagyással, e rendelet 12. és 13. cikke, valamint XIII. mellékletének megfelelően.

E rendelet alkalmazásában a katalitikus átalakítók és a részecskeszűrők kibocsátáscsökkentő berendezésnek minősülnek.

A vonatkozó követelmények akkor tekinthetők teljesítettnek, ha az összes alábbi feltétel teljesül:

a) a 13. cikkben foglalt előírások teljesülnek;

b) a kibocsátáscsökkentő csereberendezést a 103. sz. ENSZ EGB-előírás ( 3 ) alapján hagyták jóvá.

A harmadik albekezdésben hivatkozott esetben a 14. cikk rendelkezéseit is alkalmazni kell.

(2) Az I. melléklet 4. függelékéhez fűzött kiegészítés 2.3. pontjában megadott típusú és a vonatkozó típusbizonyítványban szereplő járműbe való beszerelésre tervezett eredeti kibocsátáscsökkentő csereberendezéseknek nem kell megfelelniük a XIII. melléklet előírásainak, feltéve, hogy eleget tesznek az említett melléklet 2.1. és 2.2. pontja előírásainak.

(3) A gyártónak gondoskodnia kell arról, hogy az eredeti kibocsátáscsökkentő berendezéseken fel legyenek tüntetve az azonosító jelölések.

(4) A (3) bekezdésben említett azonosító jelölések a következőket tartalmazzák:

a) a jármű vagy motor gyártójának neve vagy védjegye;

b) az eredeti kibocsátáscsökkentő berendezés gyártmánya és termékazonosító száma, ahogy az az I. melléklet 3. függelékének 3.2.12.2. pontjában említett információkban szerepel.

11. cikk

Kibocsátáscsökkentő csereberendezés típusának önálló műszaki egységként történő EK-típusjóváhagyására vonatkozó kérelem

(1) A gyártó benyújtja a jóváhagyó hatósághoz a kibocsátáscsökkentő csereberendezés egy típusának önálló műszaki egységként történő EK-típusjóváhagyására vonatkozó kérelmét.

A kérelmet a XIII. melléklet 1. függelékében mintaként megadott adatközlő lapnak megfelelően kell összeállítani.

(2) Az (1) bekezdésben előírtak mellett a gyártó a típusjóváhagyási vizsgálatért felelős műszaki szolgálatnak a következőket nyújtja be:

a) egy vagy több olyan jármű, melynek típusát e rendelet szerint hagyták jóvá, és amely új eredeti kibocsátáscsökkentő berendezéssel van felszerelve;

b) a kibocsátáscsökkentő csereberendezés típusának egy mintapéldánya;

c) a kibocsátáscsökkentő csereberendezés típusának egy további mintapéldánya, ha a kibocsátáscsökkentő csereberendezést fedélzeti diagnosztikai rendszerrel ellátott járműbe tervezik beépíteni.

(3) A (2) bekezdés a) pontja alkalmazásában a vizsgálandó járműveket a műszaki szolgálattal egyeztetve a kérelmező választja ki.

A vizsgálati járműveknek meg kell felelniük a 83. sz. ENSZ EGB-előírás 4. mellékletének 3.2. szakaszában előírt követelményeknek.

A vizsgálati járműveknek meg kell felelniük a következő követelmények mindegyikének:

a) nem lehetnek hibák kibocsátáscsökkentő rendszerükben;

b) minden túlzott mértékben elhasználódott vagy hibásan működő, kibocsátással kapcsolatos eredeti alkatrészt meg kell javítani vagy ki kell cserélni,

c) a vizsgálati járművet a kibocsátásvizsgálat előtt a gyártó specifikációinak megfelelően be kell állítani és be kell szabályozni.

(4) A (2) bekezdés b) és c) pontja alkalmazásában a mintapéldányon egyértelműen és eltávolíthatatlanul fel kell tüntetni a kérelmező márkanevét vagy védjegyét, és a kereskedelmi megnevezést.

(5) A (2) bekezdés c) pontja alkalmazásában a mintapéldánynak a 2. cikk 25. pontjában meghatározottak szerint lerontott alkatrésznek kell lennie.

12. cikk

Kibocsátáscsökkentő csereberendezés önálló műszaki egységként történő EK-típusjóváhagyására vonatkozó közigazgatási rendelkezések

(1) Ha az összes vonatkozó követelmény teljesül, a jóváhagyó hatóság megadja a kibocsátáscsökkentő csereberendezésre mint önálló műszaki egységre az EK-típusjóváhagyást és a 2007/46/EK irányelv VII. mellékletében meghatározott számozási rendszerrel összhangban típusjóváhagyási számot ad ki.

A jóváhagyó hatóság nem adhatja ugyanazt a számot a kibocsátáscsökkentő csereberendezés másik típusának.

Ugyanaz a típusjóváhagyási szám vonatkozhat a kibocsátáscsökkentő csereberendezés adott típusának több különböző járműtípuson vagy motortípuson való használatára is.

(2) Az (1) bekezdés alkalmazásában a jóváhagyó hatóság a XIII. melléklet 2. függelékében megadott minta szerint állítja ki az EK-típusbizonyítványt.

(3) Ha a típusjóváhagyást kérelmező igazolni tudja a jóváhagyó hatóság vagy a műszaki szolgálat számára, hogy a kibocsátáscsökkentő csereberendezés az I. melléklet 4. függelékéhez fűzött kiegészítés 2.3. pontjában meghatározott típusba tartozik, akkor a típusjóváhagyás megadása nem függ a XIII. melléklet 4. pontjában meghatározott követelmények teljesülésének ellenőrzésétől.

13. cikk

Hozzáférés a jármű fedélzeti diagnosztikai információihoz, valamint a járműjavítási és -karbantartási információkhoz

(1) A gyártók a 715/2007/EK rendelet 6. és 7. cikke és e rendelet XIV. melléklete szerint bevezetik a szükséges intézkedéseket és eljárásokat annak érdekében, hogy a jármű fedélzeti diagnosztikai, valamint járműjavítási és -karbantartási információi azonnal elérhetők legyenek.

(2) A jóváhagyó hatóságok csak akkor adhatnak meg típusjóváhagyást, ha a gyártótól kaptak egy "Hozzáférés a jármű fedélzeti diagnosztikai információihoz és a járműjavítási és -karbantartási információkhoz" bizonylatot.

(3) A "Hozzáférés a jármű fedélzeti diagnosztikai információihoz és a járműjavítási és -karbantartási információkhoz" bizonylat igazolja a 715/2007/EK rendelet 6. cikke (7) bekezdésének való megfelelőséget.

(4) A "Hozzáférés a jármű fedélzeti diagnosztikai információihoz és a járműjavítási és -karbantartási információkhoz" bizonylatot a XIV. melléklet 1. függelékében előírt mintának megfelelően kell kiállítani.

(5) Ha a típusjóváhagyás kérelmezésekor a jármű fedélzeti diagnosztikai információi, valamint a járműjavítási és -karbantartási információk nem állnak rendelkezésre vagy nem felelnek meg a 715/2007/EK rendelet 6. és 7. cikkének és e rendelet XIV. mellékletének, akkor a gyártónak a típusjóváhagyástól számított hat hónapon belül be kell nyújtania ezeket az információkat.

(6) Az információknak az (5) bekezdésben meghatározott időszakon belül való benyújtását előíró kötelezettség csak akkor alkalmazandó, ha a járművet a típusjóváhagyást követően azonnal forgalomba hozzák.

Ha a járművet több mint hat hónappal a típusjóváhagyás megadása után hozzák forgalomba, az információkat a jármű forgalomba hozásának napján kell közölni.

(7) A jóváhagyó hatóság a benyújtott "Hozzáférés a jármű fedélzeti diagnosztikai információihoz és a járműjavítási és -karbantartási információkhoz" bizonylat alapján feltételezheti, hogy a gyártó a jármű fedélzeti diagnosztikájára és a jármű javítására és karbantartására vonatkozó információkhoz való hozzáférés tekintetében megfelelő intézkedéseket és eljárásokat vezetett be, feltéve, hogy nem érkezett panasz, és hogy a gyártó az (5) bekezdésben előírt határidőre szolgáltatja ezeket az információkat.

(8) A fedélzeti diagnosztikára vonatkozó információkhoz való hozzáférésre a XI. melléklet 4. szakaszában előírt követelmények mellett a gyártó az érdekelt felek rendelkezésére bocsátja a következő információkat is:

a) olyan cserealkatrészek kifejlesztését lehetővé tévő idevágó információk, amelyek kritikus fontosságúak a fedélzeti diagnosztikai rendszer helyes működése szempontjából;

b) általános diagnosztikai eszközök kifejlesztését lehetővé tévő információk.

Az a) pont alkalmazásában a cserealkatrészek kifejlesztését nem korlátozhatják a következők: a szükséges információk hozzáférhetetlensége, a működési hiba jelzésére szolgáló stratégiákkal kapcsolatos műszaki követelmények a diagnosztikai küszöbértékek túllépése esetére, illetve arra az esetre, ha a fedélzeti diagnosztikai rendszer nem képes az e rendeletben előírt alapvető ellenőrzési követelmények teljesítésére; a fedélzeti diagnosztikai információk kezelését érintő módosítások, melyek célja a benzin- és a gázüzem egymástól független kezelése; és az olyan gázüzemű járművek típusjóváhagyása, amelyek korlátozott számban kisebb hiányosságokat mutatnak.

A b) pont alkalmazásában, ha a gyártó az ISO 22900 szabvány (Modulrendszerű kommunikációs interfész járművekhez - MVCI) és az ISO 22901 szabvány (Nyílt diagnosztikai adatcsere - ODX) szerinti diagnosztikai eszközöket és mérőműszereket használ a saját franchise-rendszerű hálózatán belül, akkor az ODX fájlokat a független gazdasági szereplők számára a gyártó weboldalán elérhetővé kell tenni.

(9) A jármű-információkhoz való hozzáférés fóruma (a továbbiakban: fórum)

A fórum mérlegelni fogja, hogy az információkhoz való hozzáférés érinti-e a járműlopások csökkentésében elért haladást, és ajánlásokat készít az információkhoz való hozzáférésre vonatkozó előírások fejlesztésére. A fórum kiemelt feladata, hogy tanácsot adjon a Bizottságnak egy olyan eljárás bevezetésével kapcsolatban, amely során akkreditált szervezetek független gazdasági szereplőket hagynak jóvá, illetve engedélyezik számukra, hogy hozzáférjenek a járműbiztonsági információkhoz.

A Bizottság dönthet úgy, hogy a fórumon folytatott megbeszéléseket és azok eredményeit bizalmasan kezeli.

14. cikk

A jármű fedélzeti diagnosztikai információihoz, valamint a járműjavítási és -karbantartási információkhoz való hozzáférésre vonatkozó kötelezettségek teljesítése

(1) A jóváhagyó hatóság a saját kezdeményezésére, panasz alapján vagy műszaki szolgálat értékelése alapján bármikor ellenőrizheti, hogy a gyártó teljesíti-e a 715/2007/EK rendelet és e rendelet előírásait, valamint a "Hozzáférés a jármű fedélzeti diagnosztikai információihoz és a járműjavítási és -karbantartási információkhoz" bizonylat feltételeit.

(2) Ha a jóváhagyó hatóság megállapítja, hogy a gyártó nem teljesítette a jármű fedélzeti diagnosztikai információi, valamint a járműjavítási és -karbantartási információk elérhetőségével kapcsolatos kötelezettségeit, akkor a szóban forgó típusjóváhagyást megadó jóváhagyó hatóság megteszi a megfelelő lépéseket a helyzet orvoslása érdekében.

(3) A (2) bekezdésben említett lépések közé tartozhat a típusjóváhagyás visszavonása vagy felfüggesztése, bírság vagy a 715/2007/EK rendelet 13. cikke szerint elfogadott más intézkedés.

(4) A jóváhagyó hatóságnak ellenőrzést kell végeznie, megvizsgálva, hogy a gyártó teljesítette-e a jármű fedélzeti diagnosztikai információihoz, valamint a járműjavítási és -karbantartási információkhoz való hozzáférésre vonatkozó kötelezettségeit, ha független gazdasági szereplő vagy a független gazdasági szereplők érdekképviseleti szervezete panaszt nyújt be a jóváhagyó hatósághoz.

(5) Az ellenőrzés végrehajtása során a jóváhagyó hatóság felkérhet egy műszaki szolgálatot vagy más független szakértőt annak értékelésére, hogy az érintett teljesítette-e e kötelezettségeket.

15. cikk

Átmeneti rendelkezések

(1) A gyártók az M1 és az M2 kategóriájú járművek, valamint az N1 kategóriájú I. osztályú járművek esetében 2017. augusztus 31-ig, az N1 kategóriájú II. és III. osztályú járművek és az N2 kategóriájú járművek esetében pedig 2018. augusztus 31-ig kérhetik a típusjóváhagyás e rendelet alapján történő megadását. Ilyen kérés esetén a 692/2008/EK rendeletet kell alkalmazni.

(2) Az M1 és az M2 kategóriájú járművek, valamint az N1 kategóriájú I. osztályú járművek esetében 2017. szeptember 1-jétől, az N1 kategóriájú II. és III. osztályú járművek és az N2 kategóriájú járművek esetében pedig 2018. szeptember 1-jétől a nemzeti hatóságok a kibocsátásokkal és a tüzelőanyag-fogyasztással kapcsolatos indokkal megtagadják az EK-típusjóváhagyás és a nemzeti típusjóváhagyás megadását az olyan új járműtípusokra, amelyek nem felelnek meg e rendeletnek.

2019. szeptember 1-jétől a nemzeti hatóságok a kibocsátásokkal és a tüzelőanyag-fogyasztással kapcsolatos indokkal megtagadják az EK-típusjóváhagyás vagy a nemzeti típusjóváhagyás megadását az olyan új járműtípusokra, amelyek nem felelnek meg a VI. mellékletnek. 2019. augusztus 31-ig a gyártó kérésére az ENSZ EGB 83. sz. előírásának 7. mellékletében megállapított párolgásikibocsátás-vizsgálati eljárást vagy a 692/2008/EK rendelet VI. mellékletében megállapított párolgásikibocsátás-vizsgálati eljárást is lehet alkalmazni az e rendelet szerinti típusjóváhagyás céljára.

(3) Az M1 és az M2 kategóriájú járművek, valamint az N1 kategóriájú I. osztályú járművek esetében 2018. szeptember 1-jétől, az N1 kategóriájú II. és III. osztályú járművek és az N2 kategóriájú járművek esetében pedig 2019. szeptember 1-jétől az olyan új járművek esetében, amelyek nem felelnek meg e rendeletnek, a nemzeti hatóságok a kibocsátásokkal és a tüzelőanyag-fogyasztással kapcsolatos indokkal nem tekintik érvényesnek a megfelelőségi bizonyítványokat a 2007/46/EK irányelv 26. cikke alkalmazásában, és megtiltják az ilyen járművek nyilvántartásba vételét, értékesítését és forgalomba helyezését.

A 2019. szeptember 1-je előtt nyilvántartásba vett új járművek esetében a gyártó kérésére a jármű párolgási kibocsátásának meghatározása céljából az e rendelet VI. mellékletében megállapított eljárás helyett az ENSZ-EGB 83. sz. előírásának 7. mellékletében a párolgási kibocsátás mérésére megállapított vizsgálati eljárást is lehet alkalmazni.

A párolgási kibocsátások tekintetében a 692/2008/EK rendelet VI. mellékletében meghatározott eljárás szerint jóváhagyott járművek kivételével, a nemzeti hatóságok 2019. szeptember 1-jétől megtiltják az olyan új járművek nyilvántartásba vételét, értékesítését vagy forgalomba helyezését, amelyek nem felelnek meg e rendelet VI. mellékletének.

(4) Új járműtípusok esetében a 715/2007/EK rendelet 10. cikkének (4) bekezdésében meghatározott dátumoktól számított három évig, új járművek esetében pedig az említett rendelet 10. cikkének (5) bekezdésében meghatározott dátumoktól számított négy évig a következő rendelkezéseket kell alkalmazni:

a) a részecskeszámra (PN) vonatkozó követelmények kivételével a IIIA. melléklet 2.1. pontjának követelményei nem alkalmazandók;

b) a IIIA. mellékletnek a 2.1. pont követelményeitől eltérő követelményeit, beleértve az RDE-vizsgálatok elvégzésére, valamint az adatok rögzítésére és rendelkezésre bocsátására vonatkozó követelményeket a 715/2007/EK rendelet szerint megadott új típusjóváhagyások esetében csak [...][PO, please add date of entry into force of this Regulation]-tól/-től kell alkalmazni;

c) a IIIA. melléklet követelményei nem vonatkoznak a kis sorozatú gyártók számára megadott típusjóváhagyásokra.

Amennyiben a jármű a 715/2007/EK rendelet és annak végrehajtási jogszabályai alapján, az M kategóriába tartozó és az N1 kategóriába tartozó I. osztályú járművek esetében 2017. szeptember 1-je előtt, illetve az N1 kategóriába tartozó II. vagy III. osztályú és az N2 kategóriába tartozó járművek esetében 2018. szeptember 1-je előtt kapott típusjóváhagyást, az első albekezdés alkalmazásában nem minősül új típushoz tartozónak. Ugyanez vonatkozik arra az esetre is, ha kizárólag az e rendelet 2. cikkének 1. pontja szerinti új típusmeghatározás alkalmazása miatt hoznak létre új típusokat az eredeti típusból. Ezekben az esetekben ezen albekezdés alkalmazását fel kell tüntetni az (EU) 2017/1151 rendelet I. mellékletének 4. függeléke szerinti EK-típusbizonyítvány II. részének Megjegyzések című 5. pontjában.

(5) A 715/2007/EK rendelet 10. cikkének (4) bekezdésében meghatározott dátumoktól számított nyolc évig:

a) a jóváhagyó hatóság a 715/2007/EK rendelet 10. cikkének (4) bekezdésében meghatározott dátumokat követő három évig elfogadja a 692/2008/EK rendelet III. melléklete szerint, azzal a céllal elvégzett 1/I. típusú vizsgálatokat, hogy az e rendelet XI. mellékletében szereplő követelmények értékelésekor hiba szimulációjához elhasználódott vagy hibás alkatrészek álljanak rendelkezésre;

b) a 692/2008/EK rendelet I. mellékletének 3.1.4. pontjában meghatározott kiterjesztési szabályokat teljesítő WLTP interpolációs családba tartozó járművek esetében a 692/2008/EK rendelet III. melléklete 3.13. pontjának megfelelően végrehajtott eljárásokat a jóváhagyó hatóság a 715/2007/EK rendelet 10. cikkének (4) bekezdésében meghatározott dátumoktól számított három évig elfogadja az e rendelet XXI. melléklete 6. almelléklete 1. függeléke követelményeinek teljesítése céljából;

c) a jóváhagyó hatóság a 715/2007/EK rendelet 10. cikkének (4) bekezdésében meghatározott dátumokat követő három évig az e rendelet VII. mellékletében szereplő követelmények teljesítése szempontjából egyenértékűként fogadja el a tartóssági bemutatókat, ha a 692/2008/EK rendelet VII. melléklete szerint az 1/I. típusú első vizsgálatot elvégezték és befejezték.

E pont alkalmazásában, a 692/2008/EK rendelettel összhangban végzett és lefolytatott vizsgálati eredmények használatának lehetősége csak azokra a járművekre alkalmazható, amelyek a 692/2008/EK rendelet I. mellékletének 3.3.1. pontjában meghatározott kiterjesztési szabályokat teljesítő WLTP interpolációs családba tartoznak.

(6) A korábban megadott típusjóváhagyások méltányos kezelésének biztosítása érdekében a Bizottság megvizsgálja, hogy a 2007/46/EK irányelv V. fejezete milyen következményekkel jár az e rendelet alkalmazására nézve.

(7) A 715/2007/EK rendelet 10. cikkének (4) és (5) bekezdésében meghatározott időpontokat követő 5 évig és 4 hónapig a IIIA. melléklet 2.1. pontjának követelményei nem alkalmazandók a 2. cikk 32. pontja szerinti kis sorozatú gyártók számára megadott, 715/2007/EK rendelet szerinti kibocsátási típusjóváhagyásokra. Azonban a 715/2007/EK rendelet 10. cikkének (4) bekezdésében meghatározott időpontok után 3 évvel kezdődő és 5 év 4 hónappal végződő időszakban, valamint a 10. cikkének (5) bekezdésében meghatározott időpontok után 4 évvel kezdődő és 5 év 4 hónappal végződő időszakban a kis sorozatú gyártóknak ellenőrizniük és jelenteniük kell járműveik RDE-értékeit.

(8) A II. melléklet B. részét a 2019. január 1-je után jóváhagyott típusokon alapuló, az M1 kategóriába, az M2 kategóriába és az N1 kategória I. osztályába tartozó, valamint a 2019. szeptember 1-je után jóváhagyott típusokon alapuló, az N1 kategória II. és III. osztályába és az N2 kategóriába tartozó járművekre kell alkalmazni. Valamennyi, 2019. szeptember 1-je után nyilvántartásba vett és az M1 kategóriába, az M2 kategóriába és az N1 kategória I. osztályába tartozó, valamint 2020. szeptember 1-je után nyilvántartásba vett és az N1 kategória II. és III. osztályába és az N2 kategóriába tartozó jármű esetében is alkalmazni kell. Minden más esetben a II. melléklet A. része alkalmazandó.

(9) A 4a. cikkben említett M1 kategóriájú és az N1 kategóriájú I. osztályba tartozó járművek esetében 2020. január 1-jétől, a 4a. cikkben említett N1 kategóriájú II. és III. osztályba tartozó járművek esetében pedig 2021. január 1-jétől a nemzeti hatóságok a kibocsátásokkal és a tüzelőanyag-fogyasztással kapcsolatos indokkal megtagadják az EK-típusjóváhagyás vagy a nemzeti típusjóváhagyás megadását az olyan új járműtípusokra, amelyek nem felelnek meg a 4a. cikkben meghatározott követelményeknek.

A 4a. cikkben említett M1 kategóriájú és az N1 kategóriájú I. osztályba tartozó járművek esetében 2021. január 1-jétől, a 4a. cikkben említett N1 kategóriájú II. és III. osztályba tartozó járművek esetében pedig 2022. január 1-jétől a nemzeti hatóságok megtiltják az említett cikknek meg nem felelő új járművek nyilvántartásba vételét, értékesítését vagy forgalomba helyezését.

(10) 2019. szeptember 1-jétől a nemzeti hatóságok megtiltják az olyan új járművek nyilvántartásba vételét, értékesítését vagy forgalomba helyezését, amelyek nem felelnek meg az (EU) 2018/1832 bizottsági rendelettel ( 4 )) módosított 2007/46/EK irányelv IX. mellékletében meghatározott követelményeknek.

Valamennyi, 2019. január 1. és augusztus 31. között megadott típusjóváhagyással rendelkező és ugyanezen időszakban nyilvántartásba vett jármű esetében, amennyiben a megfelelőségi nyilatkozat még nem tartalmazza az (EU) 2018/1832 rendelettel módosított 2007/46/EK irányelv IX. mellékletében felsorolt információkat, a gyártó ezeket az információkat akkreditált laboratórium vagy műszaki szolgálat kérésére a II. melléklet szerinti vizsgálat céljából 5 munkanapon belül díjmentesen hozzáférhetővé teszi.

(11) A 4a. cikk követelményei nem vonatkoznak a kis sorozatú gyártók számára megadott típusjóváhagyásokra.

16. cikk

A 2007/46/EK irányelv módosításai

A 2007/46/EK irányelv e rendelet XVIII. mellékletének megfelelően módosul.

17. cikk

A 692/2008/EK rendelet módosításai

A 692/2008/EK rendelet a következőképpen módosul:

(1) A 6. cikk (1) bekezdésének helyébe a következő szöveg lép:

"(1) Ha az összes vonatkozó követelmény teljesül, a jóváhagyó hatóság megadja az EK-típusjóváhagyást és a 2007/46/EK irányelv VII. mellékletében meghatározott számozási rendszerrel összhangban típusjóváhagyási számot ad ki.

A 2007/46/EK irányelv VII. mellékletében foglalt rendelkezések sérelme nélkül a típusjóváhagyási szám 3. részét az e rendelet I. mellékletének 6. függeléke szerint kell meghatározni.

A jóváhagyó hatóság nem adhatja ugyanazt a számot másik járműtípusnak.

A 715/2007/EK rendelet követelményei akkor tekinthetők teljesítettnek, ha az összes alábbi feltétel teljesül:

a) az e rendelet 3. cikkének (10) bekezdésében foglalt előírások teljesülnek;

b) az e rendelet 13. cikkében foglalt előírások teljesülnek;

c) a gépjárművet a 07. módosítássorozattal módosított 83. sz. ENSZ EGB-előírás, a 85. sz. ENSZ EGB-előírás és kiegészítései, a 101. sz. ENSZ EGB-előírás 3. javított változata (amely magában foglalja a 01. módosítássorozatot és annak kiegészítéseit) és kompressziós gyújtású járművek esetében a 03. módosítássorozattal módosított 24. sz. ENSZ EGB-előírás III. része alapján hagyták jóvá;

d) az 5. cikk (11) és (12) bekezdésében foglalt előírások teljesülnek."

(2) a szöveg a következő 16a. cikkel egészül ki:

"16a. cikk

Átmeneti rendelkezések

Az M1 és az M2 kategóriájú járművek, valamint az N1 kategóriájú I. osztályú járművek esetében 2017. szeptember 1-jétől, az N1 kategóriájú II. és III. osztályú járművek és az N2 kategóriájú járművek esetében pedig 2018. szeptember 1-jétől ezt a rendeletet csak az említett időpontok előtt e rendelet alapján típusjóváhagyásban részesített járművek alábbi követelményeknek való megfelelésének értékelésére kell alkalmazni:

a) gyártásmegfelelőség a 8. cikknek megfelelően;

b) a használatban lévő járművek megfelelősége a 9. cikknek megfelelően;

c) hozzáférés a jármű fedélzeti diagnosztikai információihoz, valamint a járműjavítási és -karbantartási információkhoz a 13. cikknek megfelelően;

Ezt a rendeletet kell alkalmazni továbbá az (EU) 2017/1152 ( *1 ) és (EU) 2017/1153 végrehajtási rendeletben meghatározott megfeleltetési eljárás céljából is ( *2 ).

(3) Az I. melléklet e rendelet XVII. mellékletének megfelelően módosul.

18. cikk

Az 1230/2012/EU rendelet módosításai

Az 1230/2012/EU rendelet 2. cikke (5) bekezdésének helyébe a következő szöveg lép:

"(5)

»nem kötelező felszerelés tömege« : az alapfelszerelésen kívül a gyártó előírásai szerint a járműbe beszerelhető nem kötelező felszereléskombinációk megengedett legnagyobb tömege;".

19. cikk

Hatályon kívül helyezés

A 692/2008/EK rendeletet 2022. január 1-jétől hatályon kívül kell helyezni.

20. cikk

Hatálybalépés és alkalmazás

Ez a rendelet az Európai Unió Hivatalos Lapjában való kihirdetését követő huszadik napon lép hatályba.

Ez a rendelet teljes egészében kötelező és közvetlenül alkalmazandó valamennyi tagállamban.

A MELLÉKLETEK JEGYZÉKE

I. MELLÉKLET

AZ EK-TÍPUSJÓVÁHAGYÁSRA VONATKOZÓ KÖZIGAZGATÁSI RENDELKEZÉSEK

1. KIEGÉSZÍTŐ KÖVETELMÉNYEK EK-TÍPUSJÓVÁHAGYÁS MEGADÁSÁRA

1.1. Kiegészítő követelmények tiszta gázüzemű járművekre és kétfajta tüzelőanyaggal működő gázüzemű járművekre

1.1.1. A tiszta gázüzemű járművekre és a kétfajta tüzelőanyaggal működő gázüzemű járművekre a 83. sz. ENSZ EGB-előírás 12. mellékletének 1., 2. és 3. szakaszában, valamint 1. és 2. függelékében meghatározott típusjóváhagyás megadására vonatkozó kiegészítő követelmények vonatkoznak, az alábbi kivételekkel.

1.1.2. A 83. sz. ENSZ EGB-előírás 12. melléklete 3.1.2. és 3.1.4. szakaszában a 10a. mellékletbeli referencia-tüzelőanyagokra történő hivatkozás az e rendelet IX. mellékletének A. szakaszában ismertetett megfelelő referencia-tüzelőanyag specifikációira való hivatkozásként értendő.

1.1.3. A PB-gáz- és földgázüzemű járművek esetében azt a tüzelőanyagot kell használni, amelyet a gyártó a hasznos teljesítménynek az e rendelet XX. melléklete szerinti méréséhez választott. A választott tüzelőanyag jellemzőit az e rendelet I. mellékletének 3. függeléke szerinti adatközlő lapon kell megadni.

1.2. Kiegészítő követelmények rugalmas tüzelőanyag-felhasználású járművekre

A rugalmas tüzelőanyag-felhasználású járművek típusjóváhagyás megadására vonatkozó kiegészítő követelményekre a 83. sz. ENSZ EGB előírás 4.9. szakasza vonatkozik.

2. KIEGÉSZÍTŐ MŰSZAKI KÖVETELMÉNYEK ÉS VIZSGÁLATOK

2.1. Kis sorozatú gyártók

2.1.1. A 3. cikk (3) bekezdésében említett jogszabályok felsorolása:

2.2. A tüzelőanyag-tartály töltőelemei

2.2.1. A tüzelőanyag-tartály töltőelemeire vonatkozó követelményeket a XXI. melléklet 5.4.1. és 5.4.2. pontja, valamint az alábbi 2.2.2. pont határozza meg.

2.2.2. Gondoskodni kell arról, hogy a tanksapka hiánya esetén se következhessen be túlzott mértékű párolgási kibocsátás, illetve tüzelőanyag-kiömlés. Ez az alábbi megoldások egyikével érhető el:

a) automatikusan nyíló és záródó, nem levehető tanksapka;

b) olyan tervezési jellemzők, amelyekkel elkerülhető a túlzott párolgási kibocsátás a tanksapka elvesztése esetén,

c) minden más megoldás, amellyel ugyanez a hatás érhető el. Ilyen megoldások lehetnek például (a teljesség igénye nélkül) a rögzített vagy láncra fűzött tanksapka, vagy ugyanannak a kulcsnak a használata a tanksapkához, amely a jármű indítására is szolgál. Ebben az esetben gondoskodni kell arról, hogy a kulcsot csak akkor lehessen kivenni a tanksapkából, ha az zárt állásban van.

2.3. Az elektronikus rendszer biztonságára vonatkozó rendelkezések

2.3.1.

A kibocsátásszabályozó számítógéppel felszerelt járműnek rendelkeznie kell a gyártó által nem engedélyezett módosításokat megakadályozó funkciókkal. A gyártónak engedélyeznie kell a módosításokat abban az esetben, ha azok a jármű diagnosztizálásához, szervizeléséhez, műszaki ellenőrzéséhez, feljavításához vagy javításához szükségesek. Az átprogramozható számítógépes kódoknak és működési paramétereknek védettnek kell lenniük az illetéktelen beavatkozással szemben, és legalább az ISO 15031-7:2013 szabvány rendelkezései által nyújtottnak megfelelő szintű védelmet kell biztosítaniuk. Minden kivehető kalibrálási memóriachipet tokozva, leplombált tartóban kell elhelyezni, vagy elektronikus algoritmusokkal kell védeni, és biztosítani kell, hogy ezeket csak speciális eszközökkel és különleges eljárásokkal lehessen kicserélni. Csak a kibocsátási kalibrációval vagy a járműlopás elleni védekezéssel közvetlenül kapcsolatos funkciók kaphatnak ilyen védelmet.

2.3.2.

Gondoskodni kell arról, hogy a motornak a számítógép által kódolt üzemi paramétereit csak speciális eszközökkel és eljárásokkal lehessen megváltoztatni (pl. forrasztott vagy zárt számítógép-alkatrészeket, illetve plombált (vagy forrasztott) gépházat kell használni).

2.3.3.

A gyártó kérésére a jóváhagyó hatóság mentességet adhat a 2.3.1. és a 2.3.2. pont követelményei alól olyan járművek esetében, amelyeknél valószínűleg nem szükséges ilyen védelem. A mentesség elbírálásakor a jóváhagyó hatóság által figyelembe veendő kritériumok magukban foglalják, többek között, a kereskedelmi forgalomban beszerezhető chipeket, a jármű nagyteljesítményű kapacitását, valamint a jármű tervezett eladási mennyiségét.

2.3.4.

A programozható számítógépes kódrendszereket használó gyártóknak meg kell hozniuk a szükséges intézkedéseket az illetéktelen átprogramozás megakadályozása érdekében. Ezen intézkedések magukban foglalják a fejlett, manipulálás elleni védelmi stratégiákat és az olyan írásvédelmi funkciókat, amelyekhez a gyártó által kezelt külső számítógépen, elektronikusan lehet hozzáférni, és amelyekhez független gazdasági szereplők számára is hozzáférést kell biztosítani a XIV. melléklet 2.3.1. pontjában és 2.2. pontjában említett védelemmel. A manipulálás elleni védelem megfelelő szintjét nyújtó módszereket a jóváhagyó hatóságnak jóvá kell hagynia.

2.3.5.

Mechanikus tüzelőanyag-befecskendező szivattyúval felszerelt kompressziós gyújtású motor esetében a gyártóknak megfelelő intézkedésekkel meg kell akadályozniuk, hogy használat közben illetéktelenül meg lehessen változtatni a maximálisan betölthető tüzelőanyag-mennyiséget.

2.3.6.

A gyártóknak hatékonyan meg kell akadályozniuk a kilométer-számláló által jelzett értékeknek a fedélzeti hálózatban, az erőátviteli rendszer bármely vezérlőegységében, valamint adott esetben a táv-adatcserére szolgáló jeladó egységben történő átprogramozását. A gyártóknak szisztematikus manipulálás elleni stratégiákat és írásvédelmi funkciókat kell alkalmazniuk a kilométer-számláló által jelzett értékek sértetlenségének védelme érdekében. A manipulálás elleni védelem megfelelő szintjét nyújtó módszereket a jóváhagyó hatóságnak jóvá kell hagynia.

2.4. A vizsgálatok végrehajtása

2.4.1. Az I.2.4. ábrán láthatók a jármű típusjóváhagyásához szükséges vizsgálatok. A konkrét vizsgálati eljárások leírása a II., IIIA., IV., V., VI., VII., VIII., XI., XVI., XX., XXI. és XXII. mellékletben található.

I.2.4. ábra

A típusjóváhagyásra és kiterjesztésekre vonatkozó vizsgálati követelmények alkalmazása

3. A TÍPUSJÓVÁHAGYÁSOK KITERJESZTÉSEI

3.1. Kiterjesztések az égéstermék-kibocsátások tekintetében (1. típusú és 2. típusú vizsgálat)

3.1.1.

A típusjóváhagyást ki kell terjeszteni azon járművekre, amelyek megfelelnek a 2. cikk (1) bekezdésének, vagy megfelelnek a 2. cikk (1) bekezdése a) és c) pontjának, és teljesítik a következő feltételek mindegyikét:

a) a vizsgált jármű XXI. melléklet 7. almelléklet A7/1. táblázatának 9. lépéséből eredő CO2-kibocsátása nem haladja meg a vizsgált jármű ciklus-energiaigényének megfelelő interpolációs egyenesből származó CO2-kibocsátást;

b) az új interpolációs tartomány nem haladja meg a XXI. melléklet 6. almellékletének 2.3.2.2. pontja szerinti maximális tartományt;

c) a szennyezőanyag-kibocsátás megfelel a 715/2007/EK rendelet I. mellékletének 2. táblázatában meghatározott határértékeknek.

3.1.1.1. A típusjóváhagyás nem terjeszthető ki interpolációs járműcsalád létrehozása érdekében, ha azt csak magas szén-dioxid-kibocsátású jármű tekintetében adták meg.

3.1.2. Periodikusan regeneráló rendszerekkel rendelkező járművek

A típusjóváhagyás a XXI. melléklet 6. almellékletének 1. függeléke alapján végrehajtott Ki vizsgálatok (WLTP) esetében kiterjeszthető a XXI. melléklet 5.9. pontjában meghatározott feltételeknek megfelelő járművekre.

A típusjóváhagyás a 83. sz. ENSZ EGB előírás 13. melléklete alapján végrehajtott Ki vizsgálatok (NEDC) esetében kiterjeszthető a 692/2008 rendelet I. mellékletének 3.1.4. pontja szerinti követelményeknek megfelelő járművekre.

3.2. Kiterjesztések a párolgási kibocsátások tekintetében (4. típusú vizsgálat)

3.2.1.

A 83. sz. ENSZ EGB-előírás 6. melléklete [1 napos NEDC] vagy a 2017/1221/EK rendelet melléklete [2 napos NEDC] szerint elvégzett vizsgálatok esetén a típusjóváhagyás kiterjeszthető párolgási kibocsátást csökkentő rendszerrel felszerelt olyan járművekre, amelyek megfelelnek az alábbi feltételeknek:

3.2.1.1. A tüzelőanyag-/levegőadagolás alapelve (pl. egyedi befecskendezés) megegyezik.

3.2.1.2. A tüzelőanyag-tartály formája azonos, valamint a tüzelőanyag-tartály és a folyékony tüzelőanyagot szállító tömlők anyaga műszaki szempontból egyenértékű.

3.2.1.3. A tömlők keresztmetszete és megközelítő hosszúsága tekintetében legkedvezőtlenebb járművön vizsgálatokat kell végezni. A típusjóváhagyási vizsgálatért felelős műszaki szolgálat határozza meg, hogy nem ugyanolyan gőz/folyadék szétválasztók elfogadhatók-e.

3.2.1.4. A tüzelőanyag-tartályok térfogata ±10 % tűréssel megegyezik.

3.2.1.5. A tüzelőanyag-tartály megkerülőszelepének azonos beállításúnak kell lennie.

3.2.1.6. A tüzelőanyaggőzök tárolási módjának - például a csapda alakja és térfogata, a tárolóközeg, a légszűrő (ha ilyet használnak a párolgási kibocsátás szabályozására) stb. - azonosnak kell lennie.

3.2.1.7. A tárolt gőz kifúvatási módszerei azonosak (például levegőáram, kiindulási pont vagy kifúvatási térfogat az előkondicionálási ciklusban).

3.2.1.8. A tüzelőanyag-adagoló rendszer tömítési és szellőztetési módjai azonosak.

3.2.2.

A VI. melléklet szerint elvégzett vizsgálatok [2 napos WLTP] esetén a típusjóváhagyás kiterjeszthető párolgási kibocsátást csökkentő rendszerrel felszerelt olyan járművekre, amelyek megfelelnek a VI. melléklet 5.5.1. pontjában meghatározott követelményeknek.

3.2.3.

A típusjóváhagyás kiterjeszthető olyan járművekre is, amelyek:

3.2.3.1. motormérete különböző;

3.2.3.2. motorteljesítménye különböző;

3.2.3.3. automata és kézi sebességváltóval rendelkeznek;

3.2.3.4. két- és négykerék-meghajtásúak;

3.2.3.5. karosszériakialakítása különböző, és

3.2.3.6. kerék- és gumiabroncs mérete különböző.

3.3. Kiterjesztések a kibocsátáscsökkentő berendezések tartóssága tekintetében (5. típusú vizsgálat)

3.3.1. A típusjóváhagyás kiterjeszthető különböző járműtípusokra, ha a jármű, motor vagy kibocsátásszabályozó rendszer alábbiakban megadott paraméterei azonosak vagy az előírt tűréseken belül maradnak:

3.3.1.1.

Jármű:

Tehetetlenségi kategória: a következő két magasabb és bármely alacsonyabb tehetetlenségi kategória.

Teljes kigurulási menetellenállás 80 km/h sebességnél: 5 % felette és bármilyen érték alatta.

3.3.1.2. Motor

a) hengerek űrtartalma (± 15 %),

b) szelepek száma és vezérlése,

c) tüzelőanyag-ellátó rendszer,

d) hűtőrendszer típusa,

e) égési folyamat.

3.3.1.3.

Kibocsátásszabályozó rendszer paraméterei:

a) Katalizátorok és részecskeszűrők:

a katalitikus átalakítók, szűrők és elemek darabszáma

a katalitikus átalakítók és szűrők mérete (monolit-térfogat ± 10 %),

a katalitikus reakció típusa (oxidáció, háromutas, szegénykeverékes NOx-csapda, szelektív redukciós katalizátor, szegénykeverékes NOx-katalizátor vagy más),

nemesfémtöltés (azonos vagy nagyobb),

nemesfém típusa és aránya (± 15 %),

hordozó (szerkezeti kialakítás és anyag),

cellasűrűség,

a hőmérséklet-változás nem haladhatja meg az 50 K értéket a katalitikus átalakító vagy szűrő bemenetén. Ezt a hőmérséklet-változást 120 km/h értékű járműsebességnél a stabil állapot kialakulása után és az 1. típusú vizsgálat szerinti terhelési beállítások mellett kell ellenőrizni.

b) Levegőbefúvás:

van vagy nincs

típus (szakaszos levegőadagoló, légszivattyúk, egyéb [egyebek]).

c) Kipufogógáz-visszavezető rendszer:

van vagy nincs

típus (hűtött vagy nem hűtött, aktív vagy passzív vezérlés, nagy nyomás vagy alacsony nyomás);

3.3.1.4.

A tartóssági vizsgálat lefolytatható olyan járművel, amelynek karosszériakialakítása, sebességváltója (automata vagy kézi kapcsolású), valamint kerék- és gumiabroncsméretei mások, mint annak a járműtípusnak, amelyre a típusjóváhagyást kérik.

3.4. Kiterjesztések fedélzeti diagnosztikához

3.4.1. A típusjóváhagyás kiterjeszthető azonos motorral és kibocsátáscsökkentő rendszerrel rendelkező más járművekre is, a XI. melléklet 2. függelékében meghatározottak szerint. A típusjóváhagyást a jármű következő jellemzőitől függetlenül kell kiterjeszteni:

a) motortartozékok;

b) gumiabroncsok;

c) egyenértékű tehetetlenség;

d) hűtőrendszer;

e) összáttételi arány;

f) erőátvitel típusa; valamint

g) a karosszéria típusa.

3.5. Kiterjesztések alacsony környezeti hőmérsékleten végzett vizsgálathoz (6. típusú vizsgálat)

3.5.1. Különböző referenciatömegű járművek

3.5.1.1. A jóváhagyást csak olyan referenciatömegű járművekre szabad kiterjeszteni, amelyeknél a használandó ekvivalens tehetetlenségi nyomaték a két következő nagyobb, vagy bármely kisebb osztályba esik.

3.5.1.2. N kategóriájú járművek esetében a jóváhagyást csak a kisebb referenciatömegű járművekre lehet kiterjeszteni, ha a már jóváhagyott jármű kibocsátásai az arra a járműre előírt határértékeken belül vannak, amelyre a jóváhagyás kiterjesztését kérik.

3.5.2. Különböző összáttételi aránnyal rendelkező járművek

3.5.2.1. A típusjóváhagyást csak bizonyos feltételek mellett szabad kiterjeszteni különböző áttételű járművekre.

3.5.2.2. Annak eldöntéséhez, hogy a típusjóváhagyás kiterjeszthető-e, a 6. típusú vizsgálatnál alkalmazott valamennyi áttételre meg kell határozni az alábbi arányt:

ahol 1 000 min-1 fordulatszám mellett a V1 a típusjóváhagyást kapott jármű sebessége, a V2 pedig annak a járműtípusnak a sebessége, amelyre a jóváhagyás kiterjesztését kérik.

3.5.2.3. Ha minden áttételnél E ≤ 8 %, akkor a kiterjesztés a 6. típusú vizsgálat megismétlése nélkül megadható.

3.5.2.4. Ha legalább egy áttételnél E > 8 %, és ha minden áttételnél E ≤ 13 %, a 6. típusú vizsgálatot meg kell ismételni. A vizsgálatokat végezheti a gyártó által a műszaki szolgálat jóváhagyásával kiválasztott laboratórium. A vizsgálati jegyzőkönyvet meg kell küldeni a típusjóváhagyási vizsgálatért felelős műszaki szolgálatnak.

3.5.3. Különböző referenciatömegű és különböző összáttételi aránnyal rendelkező járművek

A járműtípus jóváhagyása kiterjeszthető a különböző referenciatömegű és különböző összáttételi aránnyal rendelkező járműtípusokra, feltéve hogy a 3.5.1. és a 3.5.2. pontban előírt feltételek teljesülnek.

4. GYÁRTÁSMEGFELELŐSÉG

4.1. Bevezetés

4.1.1. Az e rendelet szerinti típusjóváhagyás alapján gyártott valamennyi járművet úgy kell legyártani, hogy megfeleljen az e rendelet típusjóváhagyásra vonatkozó követelményeinek. A gyártónak megfelelő intézkedéseket és dokumentált ellenőrzési terveket kell megvalósítania, és az e rendeletben megadottak szerint meghatározott időközönként végre kell hajtania a szükséges kibocsátási és fedélzeti diagnosztikai vizsgálatokat a jóváhagyott típusnak való folyamatos megfelelőség igazolása érdekében. A jóváhagyó hatóságnak ellenőriznie kell és el kell fogadnia a gyártó szóban forgó intézkedéseit és ellenőrzési terveit, továbbá ellenőrzéseket kell végrehajtania, és az e rendeletben megadottak szerint meghatározott időközönként kibocsátási és fedélzeti diagnosztikai vizsgálatokat kell végeznie a gyártó telephelyein, a gyártó- és vizsgálati létesítményeket is beleértve, a 2007/46/EK irányelv X. mellékletében ismertetett termékmegfelelőségi és a folyamatos ellenőrzési intézkedések részeként.

4.1.2. A gyártónak (a 715/2007/EK rendelet I. mellékletének 2. táblázatában megadott) szennyezőanyag-kibocsátások, a CO2-kibocsátás (az elektromosenergia-fogyasztás (EC) mérésével és, ahol alkalmazható, a tüzelőanyag-fogyasztás mérésére szolgáló fedélzeti eszköz pontosságának ellenőrzésével együtt), a kartergáz-kibocsátások, a párolgási kibocsátások és a fedélzeti diagnosztikai rendszer V., VI., XI., XXI. és XXII. mellékletben leírt vizsgálati eljárások szerinti vizsgálatával ellenőriznie kell a gyártásmegfelelőséget. Az ellenőrzésnek a fentiek miatt az 1., a 3. és a 4. típusú vizsgálatokat, valamint a fedélzeti járműdiagnosztikai rendszer vizsgálatát is tartalmaznia kell, a 2.4. pontban ismertetettek szerint.

A típusjóváhagyó hatóság köteles legalább 5 évig nyilvántartani a gyártásmegfelelőségi vizsgálati eredményekkel kapcsolatos valamennyi dokumentációt és azt kérésre a Bizottság rendelkezésére bocsátani.

A gyártásmegfelelőség ellenőrzésére szolgáló konkrét eljárásokat a 4.2-4.7. pont, valamint az 1. és a 2. függelék tartalmazza.

4.1.3. A gyártók gyártásmegfelelőségének ellenőrzése során a járműcsalád alatt a gyártásmegfelelőségi járműcsalád értendő az 1. típusú vizsgálatoknál, beleértve a tüzelőanyag-fogyasztás mérésére szolgáló fedélzeti eszköz pontosságának ellenőrzését, és a 3. típusú vizsgálatoknál, a 3.2. pontban ismertetett kiterjesztésekkel a 4. típusú vizsgálatnál, illetve a fedélzeti jármű-diagnosztikai család értendő a 3.4. pontban ismertetett kiterjesztésekkel a fedélzeti járműdiagnosztikai vizsgálatoknál.

4.1.3.1. Gyártásmegfelelőségi járműcsaládra vonatkozó kritériumok

4.1.3.1.1.

Az M kategóriájú, valamint az N1 kategóriájú I. osztályú és II. osztályú járművek esetében a gyártásmegfelelőségi járműcsalád megegyezik a XXI. melléklet 5.6. pontjában ismertetett interpolációs járműcsaláddal.

4.1.3.1.2.

Az N1 kategóriájú III. osztályú és az N2 kategóriájú járművek esetében ugyanabba a gyártásmegfelelőségi járműcsaládba csak azok a járművek tartozhatnak, amelyek azonosak a járművel, erőátviteli rendszerrel, sebességváltóval kapcsolatos alábbi jellemzők tekintetében:

a) a belső égésű motor fajtája: a tüzelőanyag fajtája (vagy fajtái a rugalmas tüzelőanyag-felhasználású vagy kétfajta tüzelőanyaggal működő járművek esetében), az égési folyamat, a motor űrtartalma, a teljes terhelési jellemzők, a motortechnológia és a feltöltőrendszer, valamint azon más motoralrendszerek vagy -jellemzők, amelyek nem elhanyagolható hatással vannak a kibocsátott CO2 tömegére WLTP körülmények között;

b) az erőátviteli rendszeren belül a kibocsátott CO2 tömegére hatással lévő valamennyi részegység működési elve;

c) a sebességváltó fajtája (azaz kézi, automata, fokozatmentes (automata) sebességváltó) és a sebességváltó típusa (azaz névleges nyomaték, sebességfokozatok száma, tengelykapcsolók száma stb.);

d) a meghajtott tengelyek száma.

4.1.4. A gyártó által végzett termékellenőrzés gyakoriságát az ISO 31000:2018 - Kockázatfelmérés és -kezelés. Alap- és irányelvek nemzetközi szabvánnyal összhangban lévő kockázatelemzési módszer alapján kell meghatározni, de az 1. típus esetében legalább gyártásmegfelelőségi járműcsaládonként legyártott 5 000 járművenként vagy évenként el kell végezni, aszerint, hogy melyik következik be hamarabb.

4.1.5. A típusjóváhagyást megadó hatóság bármikor ellenőrizheti az egyes gyártóüzemekben alkalmazott megfelelőség-ellenőrzési módszereket.

Az e rendelet alapján a jóváhagyó hatóságnak ellenőrzéseket kell végrehajtania a gyártó telephelyein a gyártó intézkedéseinek és dokumentált ellenőrzési terveinek ellenőrzése érdekében az ISO 31000:2009 - Kockázatfelmérés és -kezelés. Alap- és irányelvek nemzetközi szabvánnyal összhangban lévő kockázatelemzési módszer alapján, de minden esetben legalább évenként egy ellenőrzés gyakorisággal.

Ha a jóváhagyó hatóság nem tekinti megfelelőnek a gyártó ellenőrzési eljárását, akkor a 4.2-4.7. pontban ismertetettek szerint fizikai vizsgálatokat kell végrehajtani közvetlenül a sorozatgyártású járműveken.

4.1.6. A jóváhagyó hatóság által fizikai vizsgálatok révén végzett ellenőrzés normál gyakoriságát a gyártó ellenőrzési eljárásának eredményei alapján, kockázatelemzési módszerrel kell meghatározni, de a gyakoriságnak minden esetben el kell érnie a három évente legalább egy ellenőrző vizsgálatot. A jóváhagyó hatóságnak ezeket a fizikai kibocsátás-vizsgálatokat és fedélzeti járműdiagnosztikai vizsgálatokat a sorozatgyártású járműveken a 4.2-4.7. pontban ismertetettek szerint kell végrehajtania.

Abban az esetben, ha a fizikai vizsgálatokat a gyártó hajtja végre, akkor a jóváhagyó hatóságnak meg kell tekintenie a vizsgálatokat a gyártó létesítményében.

4.1.7. A jóváhagyó hatóságnak a gyártók megfelelőségének ellenőrzése érdekében valamennyi végrehajtott ellenőrzési vizsgálat és fizikai vizsgálat eredményeit jegyzőkönyveznie kell, és azt legalább 10 éves időtartamon át meg kell őriznie. Ezeket a jegyzőkönyveket más típusjóváhagyó hatóság vagy az Európai Bizottság kérésére rendelkezésre kell bocsátani.

4.1.8. Nem megfelelés esetén a 2007/46/EK irányelv 30. cikkét kell alkalmazni.

4.2. A jármű megfelelőségének ellenőrzése az 1. típusú vizsgálat tekintetében

4.2.1.

Az 1. típusú vizsgálatot a 4.1.3.1. pontban leírt gyártásmegfelelőségi járműcsalád valamely érvényes tagjának sorozatgyártású járművein kell végrehajtani. A vizsgálati eredmények az e rendelet alapján elvégzett valamennyi korrekció után eredményül kapott értékek. A szennyező anyagok tekintetében való megfelelőség ellenőrzéséhez a 715/2007/EK rendelet I. mellékletének 2. táblázatában megadott határértékeket kell alkalmazni. A CO2-kibocsátásra vonatkozó határértéknek a gyártó által a XXI. melléklet 7. almellékletében meghatározott interpolációs módszernek megfelelően kiválasztott járműre megállapított értéket kell alkalmazni. A jóváhagyó hatóságnak ellenőriznie kell az interpolációs számítást.

4.2.2.

Véletlenszerűen ki kell választani három járművet a gyártásmegfelelőségi járműcsaládból. A jóváhagyó hatóság által végzett kiválasztás után a gyártó már nem végezhet semmilyen beállítást a kiválasztott járműveken.

4.2.3.

A vizsgálati feltételek kiszámítására szolgáló statisztikai módszer leírása az 1. függelékben található.

Valamely gyártásmegfelelőségi járműcsalád gyártása nem tekinthető megfelelőnek, ha az 1. függeékbeli vizsgálati feltételek szerint egy vagy több szennyező anyag és a CO2 értéke meghaladja az elutasítási küszöbértéket.

Valamely gyártásmegfelelőségi járműcsalád gyártása akkor tekinthető megfelelőnek, ha az 1. függelékbeli vizsgálati feltételek szerint valamennyi szennyező anyag és a CO2 értéke az elfogadási küszöbértéken belüli.

Ha egy szennyező anyag tekintetében elfogadó döntés született, ezt a döntést nem változtathatja meg a többi szennyező anyag és a CO2 értékeinek vonatkozásában végzett további vizsgálatok eredménye.

Ha a valamennyi szennyező anyagra és a CO2-re vonatkozó értékek nem az elfogadási küszöbértéken belüliek, akkor vizsgálatot kell végrehajtani további, legfeljebb 16 járművön, és az elfogadó, illetve az elutasító döntés meghozatala érdekében az 1. függelékben meghatározott eljárást kell ismételten alkalmazni (lásd az I.4.2. ábrát).

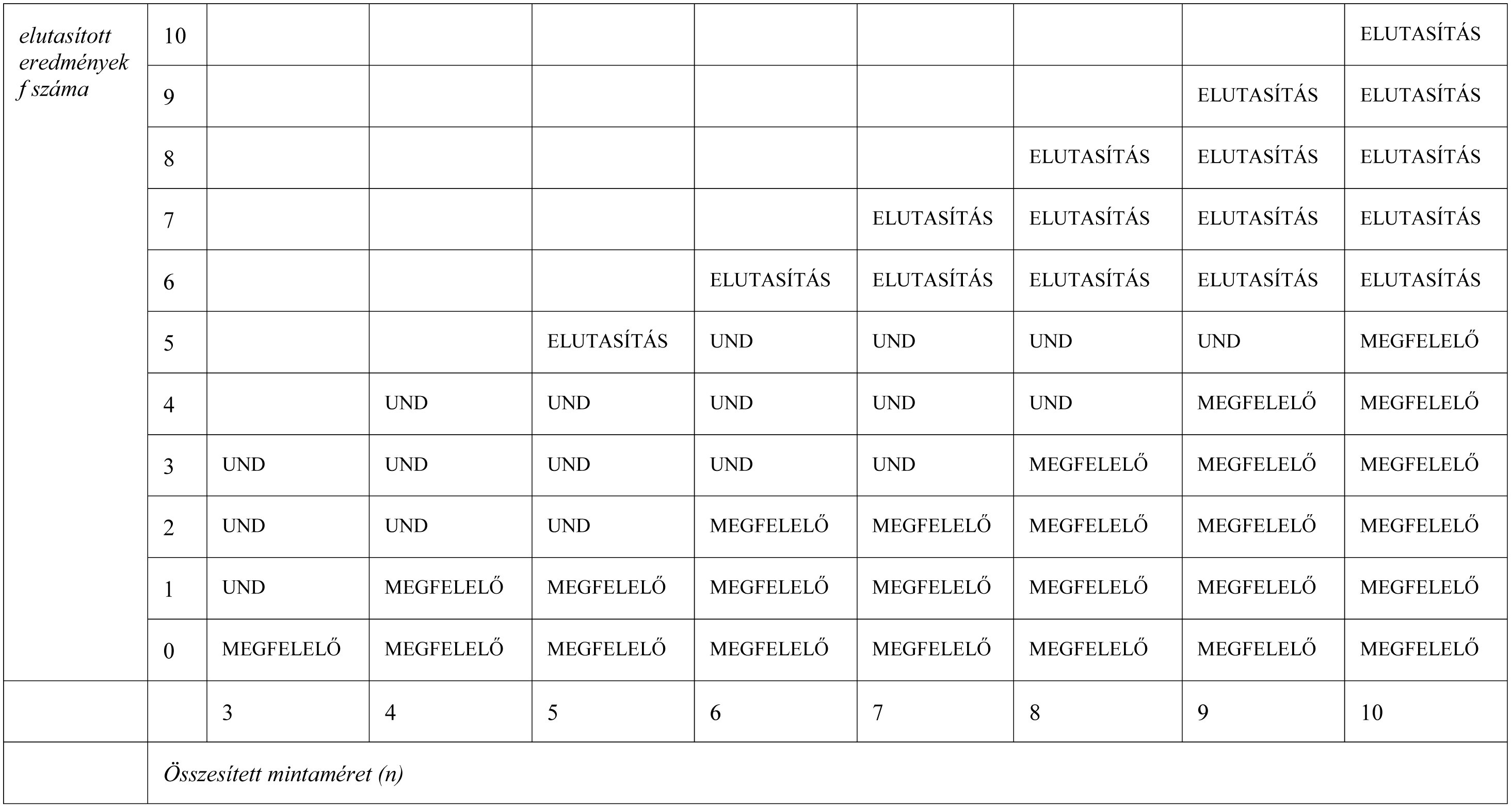

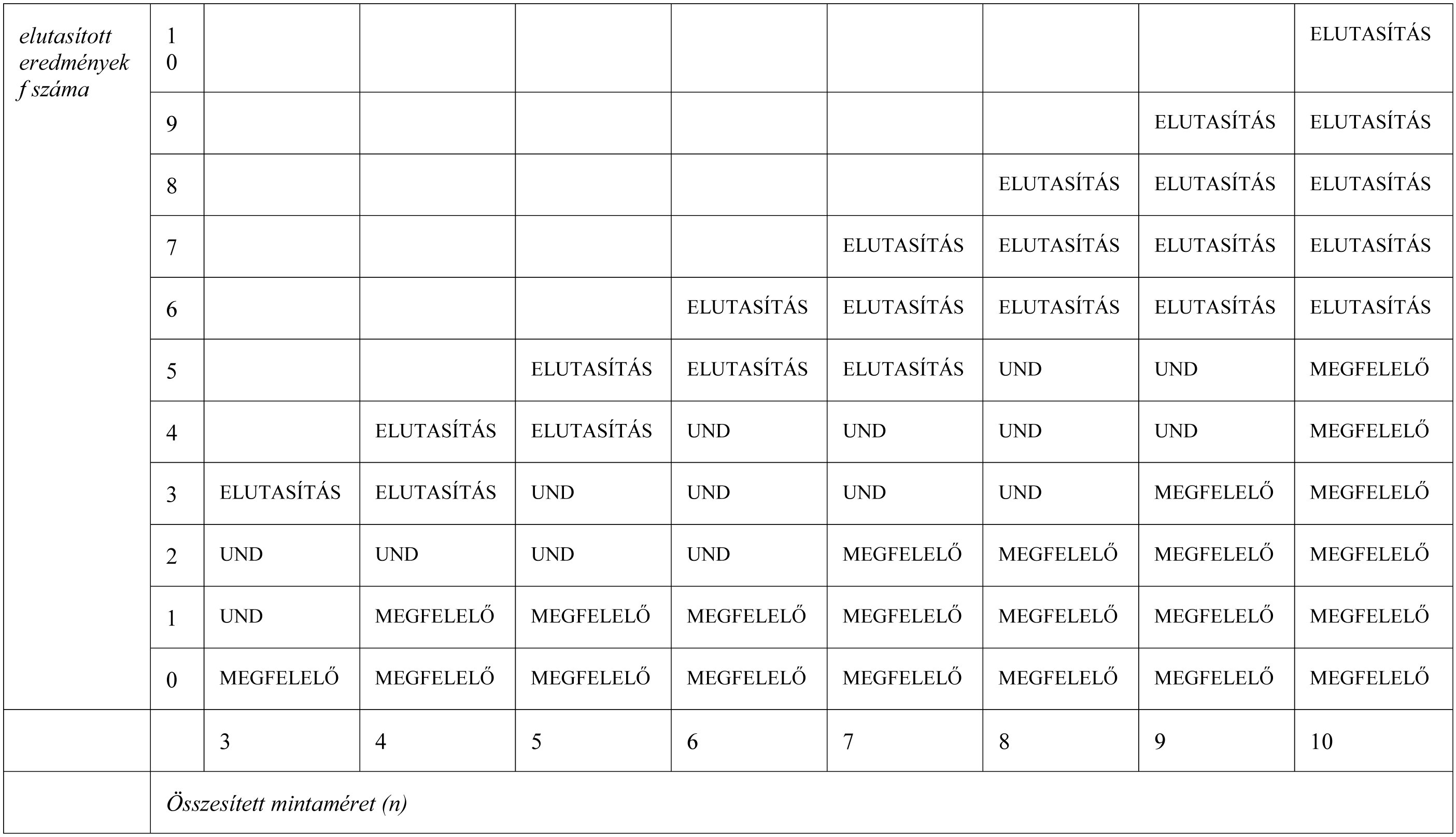

I.4.2. ábra

4.2.4. A gyártó kérésére és a jóváhagyó hatóság beleegyezésével, a gyártásmegfelelőségi járműcsaládba tartozó, legfeljebb 15 000 km futásteljesítményű járművön is végezhetők vizsgálatok, az egyes gyártásmegfelelőségi járműcsaládok számára mért szennyező anyagok/CO2 EvC változási együtthatók megállapítása érdekében. A bejáratási eljárást a gyártó hajtja végre, akinek vállalnia kell, hogy semmilyen beállítást sem végez ezeken a járműveken.

4.2.4.1.

A mért változási együtthatók bejáratott járművekkel történő megállapítása érdekében az alábbi eljárást kell alkalmazni:

a) a szennyező anyagok/CO2 értékét az első vizsgált jármű esetében legfeljebb 80 km futásteljesítménynél és "x" km-nél meg kell mérni;

b) az alábbiak szerinti ki kell számítani a szennyező anyagok/CO2 80 km és "x" km közötti változási együtthatóját (EvC):

c) a gyártásmegfelelőségi járműcsaládba tartozó többi járművet nem kell bejáratni, de a nulla km-nél mért kibocsátásukat/elektromosenergia-fogyasztásukat/CO2-értéküket meg kell szorozni az első bejáratott jármű változási együtthatójával. Ebben az esetben az 1. függelék szerinti vizsgálathoz a következő értékeket kell figyelembe venni:

i. az első jármű esetében az "x" km-nél mért értékek;

ii. a többi jármű esetében a nulla km-nél mért értékek szorozva a vonatkozó változási együtthatóval.

4.2.4.2.

Az összes ilyen vizsgálatot kereskedelmi forgalomban kapható tüzelőanyaggal kell elvégezni. A gyártó kérésére azonban a IX. mellékletben leírt referencia-tüzelőanyagok is használhatók.

4.2.4.3.

A gyártásmegfelelőség CO2-kibocsátás tekintetében való ellenőrzésekor a 4.2.4.1. pontban említett eljárás alternatívájaként a járműgyártó 0,98 értékű rögzített EvC változási együtthatót alkalmazhat, minden 0 km-nél mért CO2-értéket ezzel az együtthatóval szorozva.

4.2.5.

LPG vagy földgáz/biometán üzemű járművek esetében a gyártás megfelelőségére vonatkozó vizsgálatokat el lehet végezni olyan kereskedelmi forgalomban kapható tüzelőanyaggal, amelynek C3/C4 aránya a referencia-tüzelőanyagok aránya közé esik LPG esetében, illetve a nagy és a kis fűtőértékű tüzelőanyagok valamelyikének aránya közé esik földgáz/biometán esetében. Minden esetben be kell nyújtani a tüzelőanyag-elemzést a jóváhagyó hatósághoz.

4.2.6. Ökoinnovációs technológiákkal felszerelt járművek

4.2.6.1. Egy vagy több, M1 jármű esetében a 443/2009/EK rendelet 12. cikke, illetve N1 jármű esetében az 510/2011/EU rendelet 12. cikke szerinti ökoinnovációs technológiával felszerelt járműtípus esetében a gyártásmegfelelőséget az ökoinnovációs technológiák tekintetében a szóban forgó megfelelő ökoinnovációs technológia (technológiák) meglétének ellenőrzésével kell igazolni.

4.3. Tisztán elektromos járművek

4.3.1.

A gyártás elektromosenergia-fogyasztás tekintetében való megfelelőségét biztosító intézkedéseket az e melléklet 4. függelékében meghatározott típusbizonyítvány alapján kell ellenőrizni.

4.3.2. Az elektromosenergia-fogyasztás ellenőrzése a gyártásmegfelelőség szempontjából

4.3.2.1. A gyártásmegfelelőségi eljárás során az 1. típusú vizsgálati eljárásra vonatkozó, az e rendelet XXI. melléklete 8. almellékletének 3.4.4.1.3. pontja szerinti megszakítási feltételt (egymást követő szakaszokból álló vizsgálati program) és az e rendelet XXI. mellékletének 8. almelléklete 3.4.4.2.3. pontja szerinti megszakítási feltételt (rövidített vizsgálati eljárás) az alábbiakkal kell helyettesíteni:

A megszakítási feltétel a gyártásmegfelelőségi eljárás során az első alkalmazandó WLTP vizsgálati ciklus befejezésekor következik be.

4.3.2.2. Ezen első alkalmazandó WLTP vizsgálati ciklus során az újratölthető energiatároló rendszer(ek)ből származó egyenáramú energiát az e rendelet XXI. mellékletének 8. almelléklete 3. függelékében ismertetett eljárással kell megmérni, majd el kell osztani az ezen alkalmazandó WLTP vizsgálati ciklus alatt megtett távolsággal.

4.3.2.3. A 4.3.2.2. pont szerint meghatározott értéket össze kell vetni a 2. függelék 1.2. pontja szerint meghatározott értékkel.

4.3.2.4. Az elektromosenergia-fogyasztás tekintetében való megfelelőséget az 1. függelék 4.2. pontjában leírt statisztikai eljárásokkal kell ellenőrizni. E megfelelőségi ellenőrzés esetében a szennyező anyagok/CO2 kifejezéseket az elektromosenergia-fogyasztás kifejezéssel kell helyettesíteni.

4.4. Külső feltöltésű hibrid elektromos járművek (OVC-HEV)

4.4.1.

A gyártás külső feltöltésű hibrid elektromos járművek (OVC-HEV) CO2-kibocsátásának tömege és elektromosenergia-fogyasztása tekintetében való megfelelőségét biztosító intézkedéseket az e melléklet 4. függelékében meghatározott típusbizonyítványban szereplő leírás alapján kell ellenőrizni.

4.4.2. A kibocsátott CO2-tömeg ellenőrzése a gyártásmegfelelőség szempontjából

4.4.2.1. A járművet 1. típusú töltést fenntartó vizsgálati eljárással kell vizsgálni az e rendelet XXI. melléklete 8. almellékletének 3.2.5. pontjában ismertettek szerint.

4.4.2.2. E vizsgálat során az e rendelet XXI. melléklete 8. almellékletének A8/5. táblázata alapján meg kell határozni a töltést fenntartó üzemmódhoz tartozó CO2-kibocsátás tömegét, majd azt össze kell vetni a 2. függelék 2.3. pontja szerinti töltést fenntartó üzemmódhoz tartozó CO2-kibocsátás tömegével.

4.4.2.3 A CO2-kibocsátás tekintetében való megfelelőséget az 1. függelék 4.2. pontjában leírt statisztikai eljárásokkal kell ellenőrizni.

4.4.3. Az elektromosenergia-fogyasztás ellenőrzése a gyártásmegfelelőség szempontjából

4.4.3.1. A gyártásmegfelelőségi eljárás során az 1. típusú töltést fogyasztó vizsgálati eljárás e rendelet XXI. melléklete 8. almellékletének 3.2.4.4. pontja szerinti végét az alábbiakkal kell helyettesíteni:

Az 1. típusú töltést fogyasztó vizsgálati eljárás vége a gyártásmegfelelőségi eljárás során az első alkalmazandó WLTP vizsgálati ciklus befejezésekor következik be.

4.4.3.2. Ezen első alkalmazandó WLTP vizsgálati ciklus során az újratölthető energiatároló rendszer(ek)ből származó egyenáramú energiát az e rendelet XXI. melléklete 8. almellékletének 3. függelékében ismertetett eljárással kell megmérni, majd el kell osztani az ezen alkalmazandó WLTP vizsgálati ciklus alatt megtett távolsággal.

4.4.3.3. A 4.4.3.2. pont szerint meghatározott értéket össze kell vetni a 2. függelék 2.4. pontja szerint meghatározott értékkel.

4.4.1.4. Az elektromosenergia-fogyasztás tekintetében való megfelelőséget az 1. függelék 4.2. pontjában leírt statisztikai eljárásokkal kell ellenőrizni. E megfelelőségi ellenőrzés esetében a szennyező anyagok/CO2 kifejezéseket az elektromosenergia-fogyasztás kifejezéssel kell helyettesíteni.

4.5. A jármű megfelelőségének ellenőrzése a 3. típusú vizsgálat tekintetében

4.5.1. Ha a 3. típusú vizsgálat ellenőrzése szükséges, akkor azt az alábbi követelmények szerint kell elvégezni:

4.5.1.1. Ha a jóváhagyó hatóság úgy határoz, hogy a gyártás minősége nem tűnik kielégítőnek, akkor egy járművet véletlenszerűen ki kell választani a járműcsaládból, és azt alá kell vetni az V. melléklet szerinti vizsgálatoknak.

4.5.1.2. A gyártás megfelelőnek tekinthető, ha ez a jármű megfelel az V. mellékletben leírt vizsgálatok követelményeinek.

4.5.1.3. Ha a vizsgált jármű nem felel meg a 4.5.1.1. pont szerinti követelményeknek, akkor ugyanabból a járműcsaládból véletlenszerűen ki kell választani négy további járművet, és azokat alá kell vetni a V. mellékletben leírt vizsgálatoknak. A vizsgálatokat olyan járműveken is el lehet végezni, amelyek módosítások nélkül legfeljebb 15 000 kilométert futottak.

4.5.1.4. A gyártás megfelelőnek tekinthető, ha legalább három jármű megfelel az V. mellékletben leírt vizsgálatok követelményeinek.

4.6. A jármű megfelelőségének ellenőrzése a 4. típusú vizsgálat tekintetében

4.6.1. Ha a 4. típusú vizsgálat ellenőrzése szükséges, akkor azt az alábbi követelmények szerint kell elvégezni:

4.6.1.1. Ha a jóváhagyó hatóság úgy határoz, hogy a gyártás minősége nem kielégítő, akkor egy járművet véletlenszerűen ki kell választani a járműcsaládból, és azt alá kell vetni a VI. mellékletben, vagy legalább a 83. sz. ENSZ előírás 7. mellékletének 7. szakaszában leírt vizsgálatoknak.

4.6.1.2. A gyártás megfelelőnek tekinthető, ha ez a jármű a végrehajtott vizsgálat függvényében megfelel a VI. mellékletben vagy a 83. sz. ENSZ előírás 7. mellékletének 7. szakaszában leírt vizsgálatok követelményeinek.

4.6.1.3. Ha a vizsgált jármű nem felel meg a 4.6.1.1. szakasz szerinti követelményeknek, akkor ugyanabból a járműcsaládból véletlenszerűen ki kell választani négy további járművet, és azokat alá kell vetni a VI. mellékletben, vagy legalább a 83. sz. ENSZ előírás 7. mellékletének 7. szakaszában leírt vizsgálatoknak. A vizsgálatokat olyan járműveken is el lehet végezni, amelyek módosítások nélkül legfeljebb 15 000 kilométert futottak.

4.6.1.4. A gyártás megfelelőnek tekinthető, ha legalább három jármű a végrehajtott vizsgálat függvényében megfelel a VI. mellékletben vagy a 83. sz. ENSZ előírás 7. mellékletének 7. szakaszában leírt vizsgálatok követelményeinek

4.7. A jármű megfelelőségének ellenőrzése a fedélzeti diagnosztika tekintetében

4.7.1. Ha a fedélzeti diagnosztikai rendszer teljesítményének ellenőrzése szükséges, akkor azt az alábbi követelmények szerint kell elvégezni:

4.7.1.1. Ha a jóváhagyó hatóság úgy határoz, hogy a gyártás minősége nem tűnik kielégítőnek, akkor egy járművet véletlenszerűen ki kell választani a járműcsaládból, és azt alá kell vetni a XI. melléklet 1. függeléke szerinti vizsgálatoknak.

4.7.1.2. A gyártást megfelelőnek kell tekinteni, ha ez a jármű kielégíti a XI. melléklet 1. függelékében leírt követelményeket.

4.7.1.3. Ha a vizsgált jármű nem teljesíti a 4.7.1.1. pont követelményeit, akkor ugyanabból a járműcsaládból egy további, négy járműből álló véletlen mintát kell venni, és ezeken kell elvégezni a XI. melléklet 1. függelékében leírt vizsgálatot. A vizsgálatokat olyan járműveken is el lehet végezni, amelyek módosítások nélkül legfeljebb 15 000 kilométert futottak.

4.7.1.4. A gyártás megfelelőnek tekinthető, ha legalább három jármű megfelel a XI. melléklet 1. függelékében leírt vizsgálatok követelményeinek.

1. függelék

A gyártásmegfelelőség ellenőrzése az 1. típusú vizsgálathoz - Statisztikai módszer

1. Az e függelék a gyártásmegfelelőségnek a szennyező anyagok/CO2 vonatkozásában végzett 1. típusú vizsgálat szempontjából történő ellenőrzéséhez alkalmazott eljárást, a tisztán elektromos járművekre és a külső feltöltésű hibrid elektromos járművekre (OVC-HEV) vonatkozó megfelelőségi követelményeket is beleértve, valamint a tüzelőanyag-fogyasztás mérésére szolgáló fedélzeti eszköz pontosságának ellenőrzésére szolgáló eljárást ismerteti.

2. A 715/2007/EK rendelet I. mellékletének 2. táblázatában meghatározott szennyező anyagok és a CO2-kibocsátás mérését legalább 3 járművön kell elvégezni, és folyamatosan növelni kell az elfogadási vagy az elutasítási küszöbérték eléréséig. A tüzelőanyag-fogyasztás mérésére szolgáló fedélzeti eszköz pontosságát az N számú vizsgálatok mindegyike esetében meg kell határozni,

Az N számú x1, x2, ... xN vizsgálatból meg kell határozni az Xtests átlagértéket és a VAR varianciát, valamennyi N mérésből:

és

3. Valamennyi vizsgálat esetében az alábbi három eredmény (lásd az alábbi i-iii. pontokat) egyike érhető el a minden egyes szennyező anyagra vonatkozó L határértéken alapuló szennyező anyagok tekintetében, az összes N vizsgálat átlaga: Xtests , a vizsgálati eredmények VAR varianciája és a vizsgálatok N száma alapján:

iii. További mérést kell végezni, ha

A szennyező anyagok mérése során az A tényezőt 1,05-re kell beállítani a mérési pontatlanságok figyelembevétele érdekében.

4. A CO2 és az elektromosenergia-fogyasztás esetében a normalizált CO2 és elektromosenergia-fogyasztás értékeket kell alkalmazni:

A CO2 és az elektromosenergia-fogyasztás esetében az A tényezőt 1,01-re, míg az L értéket 1-re kell beállítani. Így a CO2 és az elektromosenergia-fogyasztás esetében a feltételek az alábbiakra egyszerűsödnek:

iii. További mérést kell végezni, ha

5. A 4a. cikkben említett járművek esetében a tüzelőanyag-fogyasztás mérésére szolgáló fedélzeti eszköz pontosságát a következőképpen kell kiszámítani:

xi,OBFCM

=

a tüzelőanyag-fogyasztás mérésére szolgáló fedélzeti eszköz XXII. melléklet 4.2. pontja szerinti képlettel meghatározott pontossága minden egyedi i vizsgálathoz.

A típusjóváhagyó hatóság köteles valamennyi vizsgált gyártásmegfelelőségi járműcsalád tekintetében nyilvántartani a meghatározott pontosságot.

2. függelék

Gyártásmegfelelőségi számítások elektromos járművek esetében

1. Gyártásmegfelelőségi számítások tisztán elektromos járművek esetében

1.1. Tisztán elektromos járművek egyedi elektromosenergia-fogyasztásának interpolációja

ahol:

ECDC-ind,COP

valamely konkrét jármű elektromosenergia-fogyasztása a gyártásmegfelelőség szempontjából, Wh/km;

ECDC-L,COP

az alacsony szén-dioxid-kibocsátású jármű (VL) elektromosenergia-fogyasztása a gyártásmegfelelőség szempontjából, Wh/km;

ECDC-H,COP

a magas szén-dioxid-kibocsátású jármű (VH) elektromosenergia-fogyasztása a gyártásmegfelelőség szempontjából, Wh/km;

Kind

a szóban forgó konkrét jármű interpolációs együtthatója az alkalmazandó WLTP vizsgálati ciklus esetében.

1.2. Tisztán elektromos járművek elektromosenergia-fogyasztása

Meg kell határozni az alábbi értéket, és azt kell használni a gyártásmegfelelőség elektromosenergia-fogyasztás tekintetében történő ellenőrzésére:

ahol:

ECDC,COP

az elektromosenergia-fogyasztás az újratölthető energiatároló rendszernek a gyártásmegfelelőség vizsgálati eljárásának részeként az ellenőrzésre szolgáló első alkalmazandó WLTC vizsgálati ciklus alatti lemerítése alapján;

ECDC,CD,first WLTC

az elektromosenergia-fogyasztás az újratölthető energiatároló rendszernek a XXI. melléklet 8. almellékletének 4.3. pontja szerinti első alkalmazandó WLTC vizsgálati ciklusbeli lemerítése alapján, Wh/km mértékegységben;

AFEC

a gyártó által a homologizáció során elvégzett 1. típusú vizsgálati eljárás végrehajtása után megadott töltést fogyasztó üzemmódhoz tartozó elektromosenergia-fogyasztás, és a gyártásmegfelelőségi eljárás során meghatározott, mért vizsgálati eredmény közötti eltérést kiegyenlítő módosító tényező

és

ahol

ECWLTC,declared

a tisztán elektromos járműveknek a gyártó által a XXI. melléklet 6. almellékletének 1.2.3. pontja alapján megadott elektromosenergia-fogyasztása

ECWLTC

a tisztán elektromos járműveknek a XXI. melléklet 8. almellékletének 4.3.4.2. pontja alapján mért elektromosenergia-fogyasztása.

2. Gyártásmegfelelőségi számítások külső feltöltésű hibrid elektromos járművek (OVC-HEV) esetében

2.1. Külső feltöltésű hibrid elektromos járművek (OVC-HEV) egyedi, töltést fenntartó üzemmódhoz tartozó CO2-kibocsátás tömegét a gyártásmegfelelőség szempontjából

ahol:

MCO2-ind,CS,COP

valamely konkrét jármű töltést fenntartó üzemmódhoz tartozó CO2-kibocsátás tömegét a gyártásmegfelelőség szempontjából, g/km;

MCO2-L,CS,COP

az alacsony szén-dioxid-kibocsátású jármű (VL) töltést fenntartó üzemmódhoz tartozó CO2-kibocsátás tömegét a gyártásmegfelelőség szempontjából, g/km;

MCO2-H,CS,COP

a magas szén-dioxid-kibocsátású jármű (VH) töltést fenntartó üzemmódhoz tartozó CO2-kibocsátás tömegét a gyártásmegfelelőség szempontjából, g/km;

Kind

a szóban forgó konkrét jármű interpolációs együtthatója az alkalmazandó WLTP vizsgálati ciklus esetében.

2.2. Külső feltöltésű hibrid elektromos járművek (OVC-HEV) egyedi, töltést fogyasztó üzemmódhoz tartozó elektromosenergia-fogyasztása a gyártásmegfelelőség szempontjából

ahol:

ECDC-ind,CD,COP

valamely konkrét jármű töltést fogyasztó üzemmódhoz tartozó elektromosenergia-fogyasztása a gyártásmegfelelőség szempontjából, Wh/km;

ECDC-L,CD,COP

az alacsony szén-dioxid-kibocsátású jármű (VL) töltést fogyasztó üzemmódhoz tartozó elektromosenergia-fogyasztása a gyártásmegfelelőség szempontjából, Wh/km;

ECDC-H,CD,COP

a magas szén-dioxid-kibocsátású jármű (VH) töltést fogyasztó üzemmódhoz tartozó elektromosenergia-fogyasztása a gyártásmegfelelőség szempontjából, Wh/km;

Kind

a szóban forgó konkrét jármű interpolációs együtthatója az alkalmazandó WLTP vizsgálati ciklus esetében.

2.3. A töltést fenntartó üzemmódhoz tartozó kibocsátott CO2 tömege a gyártásmegfelelőség szempontjából

Meg kell határozni az alábbi értéket, és azt kell használni a gyártásmegfelelőség töltést fenntartó üzemmódhoz tartozó kibocsátott CO2 tömege tekintetében történő ellenőrzésére:

ahol:

MCO2,CS,COP

a CO2-kibocsátás tömege a töltést fenntartó üzemmódban a gyártásmegfelelőség vizsgálati eljárásának részeként az ellenőrzésre szolgáló 1. típusú töltést fenntartó vizsgálat során;

MCO2,CS

a XXI. melléklet 8. almellékletének 4.1.1. pontja szerint végrehajtott 1. típusú töltést fenntartó vizsgálat töltést fenntartó üzemmódhoz tartozó CO2-kibocsátásának tömege, g/km;

AFCO2,CS

a gyártó által a homologizáció során elvégzett 1. típusú vizsgálati eljárás végrehajtása után megadott érték és a gyártásmegfelelőségi eljárás során meghatározott, mért vizsgálati eredmény közötti eltérést kiegyenlítő módosító tényező

És

ahol

MCO2,CS,c,declared

a gyártó által megadott, a XXI. melléklet 8. almelléklete A8/5. táblázatának 7. lépése szerint végrehajtott 1. típusú töltést fenntartó vizsgálat töltést fenntartó üzemmódhoz tartozó kibocsátott CO2 tömege.

MCO2,CS,c,6

a XXI. melléklet 8. almelléklete A8/5 táblázatának 6. lépése szerint végrehajtott 1. típusú töltést fenntartó vizsgálat töltést fenntartó üzemmódhoz tartozó mért kibocsátott CO2 tömege.

2.4. A töltést fogyasztó üzemmódhoz tartozó elektromosenergia-fogyasztás a gyártásmegfelelőség szempontjából

Meg kell határozni az alábbi értéket, és azt kell használni a gyártásmegfelelőség töltést fogyasztó üzemmódhoz tartozó elektromosenergia-fogyasztás tekintetében történő ellenőrzésére

ahol:

ECDC,CD,COP

a töltést fogyasztó üzemmódhoz tartozó elektromosenergia-fogyasztás az újratölthető energiatároló rendszernek a gyártásmegfelelőség vizsgálati eljárásának részeként az ellenőrzésre szolgáló 1. típusú töltést fogyasztó vizsgálat első alkalmazandó WLTC vizsgálati ciklusa alatti lemerítése alapján;

ECDC,CD,first WLTC

a töltést fogyasztó üzemmódhoz tartozó elektromosenergia-fogyasztás az újratölthető energiatároló rendszernek a XXI. melléklet 8. almellékletének 4.3. pontja szerinti 1. típusú töltést fogyasztó vizsgálat első alkalmazandó WLTC vizsgálati ciklusa alatti lemerítése alapján, Wh/km;

AFEC,AC,CD

a töltést fogyasztó üzemmódhoz tartozó elektromosenergia-fogyasztásnak a gyártó által a homologizáció során elvégzett 1. típusú vizsgálati eljárás végrehajtása után megadott érték és a gyártásmegfelelőségi eljárás során meghatározott, mért vizsgálati eredmény közötti eltérést kiegyenlítő módosító tényezője

és

ahol

ECAC,CD,declared

a gyártó által megadott, a XXI. melléklet 6. almellékletének 1.2.3. pontja szerint végrehajtott 1. típusú töltést fenntartó vizsgálat töltést fenntartó üzemmódhoz tartozó elektromosenergia-fogyasztása.

ECAC,CD

a XXI. melléklet 8. almellékletének 4.3.1. pontja szerint végrehajtott 1. típusú töltést fenntartó vizsgálat töltést fenntartó üzemmódhoz tartozó mért elektromosenergia-fogyasztása.

3. függelék

MINTA

... sz. ADATKÖZLŐ LAP

JÁRMŰ EK-TÍPUSJÓVÁHAGYÁSA A KIBOCSÁTÁSOK, VALAMINT A JÁRMŰJAVÍTÁSI ÉS -KARBANTARTÁSI INFORMÁCIÓK ELÉRHETŐSÉGE TEKINTETÉBEN

Az alábbi adatokat, szükség szerint, három példányban, tartalomjegyzékkel együtt kell benyújtani. A rajzokat megfelelő méretben, kellő részletességgel, A4-es formátumban vagy A4-es formátumra összehajtogatva kell beadni. Amennyiben vannak fényképek, azoknak megfelelően részletesnek kell lenniük.

Ha a rendszerek, alkatrészek vagy önálló műszaki egységek elektromos vezérléssel működnek, ezek teljesítményére vonatkozóan is kell adatokat szolgáltatni.

Magyarázó megjegyzések:

(1) A nem kívánt rész törlendő (előfordulhat, hogy nincs szükség törlésre, ha több tétel is érvényes).

(2) Meg kell adni a tűrést.

(3) Meg kell adni az egyes variánsok felső és alsó értékeit.

(6) A járművek akár benzinnel, akár gáz-halmazállapotú tüzelőanyaggal működhetnek, de ha a benzinüzemű rendszer kizárólag vészhelyzetek esetére vagy az indításhoz van beszerelve, és a benzintartály nem tartalmazhat 15 liternél több benzint, akkor a vizsgálat szempontjából a járművet úgy kell tekinteni, mintha gázüzemű lenne.

(7) A jármű méreteit befolyásoló nem kötelező felszereléseket meg kell határozni.

(c) A II. melléklet A. részében felsorolt meghatározásoknak megfelelően osztályozva.

(f) A rendes vezetőfülkével és a hálóhelyes vezetőfülkével készülő változatnál mindkét esetben meg kell adni a tömeget és a méreteket.

(g) ISO 612:1978 szabvány - Közúti járművek - Gépjárművek és vontatott járművek méretei - fogalmak és meghatározások.

(h) A járművezető tömegét 75 kg-mal kell számolni.

A folyadékot tartalmazó rendszereket (kivéve a szennyvíz tárolására szolgálókat, amelyeket üresen kell hagyni) a gyártó által meghatározott űrtartalom 100 %-áig kell feltölteni.

A 2.6. b) és 2.6.1. b) pontban említett információkat az N2, N3, M2, M3, O3 és O4 kategóriájú járművek esetében nem kell megadni.

(i) Pótkocsik vagy félpótkocsik, illetve olyan járművek esetében, amelyekhez a csatlakozóberendezésre vagy a nyeregszerkezetre jelentős függőleges irányú erőt kifejtő pótkocsit vagy félpótkocsit kapcsoltak, ezt a terhelést, osztva a gravitációs gyorsulás állandójával, a műszakilag megengedett legnagyobb össztömeg tartalmazza.

(k) A benzinnel, gázolajjal stb. vagy bármely más tüzelőanyag keverékével egyaránt működő járműveknél az adatokat meg kell ismételni.

Nem hagyományos motorok és rendszerek esetében a gyártónak az itt említettekkel egyenértékű műszaki jellemzőket kell megadnia.

(l) Ezt az adatot a legközelebbi tizedmilliméterre kell kerekíteni.

(m) Ezt az értéket ki kell számolni (π = 3,1416) és a legközelebbi cm3-re kell kerekíteni.

(n) Értelemszerűen a 715/2007/EK rendelet vagy az 595/2009/EK rendelet előírásainak megfelelően meghatározva.

(o) A 80/1268/EGK tanácsi irányelv előírásai szerint meghatározva (HL L 375., 1980.12.31., 36. o.).

(p) A meghatározott műszaki jellemzőket minden előterjesztett változatra meg kell adni.

(q) Pótkocsik esetében a járműgyártó által megengedett legnagyobb sebesség.

(w) Ökoinnovációs technológiák.

(w1) Szükség esetén ökoinnovációs technológiánként egy-egy sorral kiegészíthető a táblázat.

(w2) Az ökoinnovációs technológiát jóváhagyó bizottsági határozat száma.

(w3) Az ökoinnovációs technológiát jóváhagyó bizottsági határozatban a technológiához rendelt kód.

(w4) Ha a típusjóváhagyó hatóság beleegyezésével az 1. típusú vizsgálati ciklus helyett a modellezés módszerét választják, ez az érték a modellezéssel kapott érték.

(w5) Az egyes ökoinnovációs technológiák révén megtakarított szén-dioxid-kibocsátások összege.

3a. függelék

Részletes dokumentációcsomag

A részletes dokumentációcsomagnak minden kibocsátáscsökkentési segédstratégia vonatkozásában tartalmaznia kell a következő információkat:

a) a gyártó arra vonatkozó nyilatkozata, hogy a járműben nem alkalmaz semmilyen, a 715/2007/EK rendelet 5. cikkének (2) bekezdésében szereplő kivételek közé nem tartozó hatástalanító berendezést;

b) a motor és az alkalmazott kibocsátáscsökkentési stratégiák, valamint a beépített szoftveres vagy hardveres berendezések és azon feltétel(ek) leírása, amelyek mellett a stratégiák és berendezések nem úgy működnek, mint ahogy a típusjóváhagyási vizsgálatok során szoktak;

c) a kibocsátáscsökkentési segédstratégia/kibocsátáscsökkentési alapstratégia befolyásolásánál alkalmazott szoftverek verzióira vonatkozó nyilatkozat, ideértve a szoftververziók megfelelő ellenőrző összegeit (checksum) és az ellenőrző összegek kiolvasására vonatkozóan a hatóságoknak szóló utasításokat; a kibocsátáscsökkentési segédstratégiát/kibocsátáscsökkentési alapstratégiát befolyásoló új szoftververzió megjelenésekor mindig aktualizálni kell a nyilatkozatot, és meg kell küldeni a részletes dokumentációcsomagot őrző típusjóváhagyó hatóságnak;

d) a kibocsátáscsökkentési segédstratégiák részletes műszaki indokolása, beleértve a kibocsátáscsökkentési segédstratégia alkalmazásával és anélkül becsült kockázatot tartalmazó kockázatértékelést, és az alábbiakra vonatkozó információkat:

i. a 715/2007/EK rendelet 5. cikkének (2) bekezdésében megadott, a hatástalanító berendezések tilalma alóli valamely kivétel adott esetben miért alkalmazható;

ii. a kibocsátáscsökkentési segédstratégiával védeni kívánt hardverelem(ek), ha vannak;

iii. a rendszeres karbantartással nem megelőzhető, a kibocsátáscsökkentési segédstratégia hiányában a motorban hirtelen keletkező és javíthatatlan sérülésre vonatkozó bizonyíték, ha van ilyen;

iv. indokolással ellátott magyarázat arra vonatkozóan, hogy a motor beindításához miért van szükség kibocsátáscsökkentési segédstratégia alkalmazására, ha van ilyen;

e) a tüzelőanyag-rendszer szabályozásának logikája, az időzítési stratégiák és a "ki-be" kapcsolási pontok valamennyi üzemmódra;

f) a kibocsátáscsökkentési segédstratégiák közötti hierarchikus viszony leírása (vagyis amikor egyidejűleg egynél több kibocsátáscsökkentési segédstratégia is működhet), annak megjelölése, hogy melyik az elsődlegesen reagáló kibocsátáscsökkentési segédstratégia, milyen a stratégiák együttműködési módszere, ideértve az adatfolyam-diagramokat és döntési logikát, illetve hogyan biztosítja a hierarchia azt, hogy a kibocsátáscsökkentési segédstratégiák eredményeként a kibocsátást a lehető legalacsonyabb szinten tartsa;

g) a kibocsátáscsökkentési segédstratégia által mért és/vagy számított paraméterek felsorolása mellett az összes mért vagy számított paraméter célja és az, hogy ezek a paraméterek hogyan befolyásolják a motor sérülését; ideértve a számítási módszert és azt, hogy milyen összefüggés van a számított paraméterek és az éppen ellenőrzött paraméter valós állapota között, és ebből következően az elemzés milyen tűrést vagy biztonsági tényezőket tartalmaz;

h) a mért vagy számított paraméter(ek) függvényében megváltozó motor-/kibocsátáscsökkentő paraméterek felsorolása és az egyes motor-/kibocsátáscsökkentő paraméterek ingadozási tartománya; emellett a motor-/kibocsátáscsökkentő paraméterek és a mért vagy számított paraméterek közötti összefüggés;

i) annak értékelése, hogy a kibocsátáscsökkentési segédstratégia a lehető legalacsonyabb szinten tudja-e tartani a valós kibocsátást, ideértve annak részletes elemzését, hogy a kibocsátáscsökkentési alapstratégiával összehasonlítva a kibocsátáscsökkentési segédstratégia alkalmazása mellett várhatóan mennyivel nő a szabályozás alá eső szennyező anyagok és a szén-dioxid teljes kibocsátása.

A részletes dokumentációcsomag legfeljebb 100 oldal lehet és tartalmaznia kell a kibocsátáscsökkentési segédstratégia típusjóváhagyó hatóság általi értékeléséhez szükséges minden fő elemet. Szükség esetén a csomag kiegészíthető további és kiegészítő elemeket tartalmazó mellékletekkel és más csatolt dokumentumokkal. A kibocsátáscsökkentési segédstratégia bármely változtatása esetén a gyártó köteles a részletes dokumentációcsomag új változatát elküldeni a típusjóváhagyó hatóság részére. Az új változatot a változtatásokra és azok hatásaira kell korlátozni. A kibocsátáscsökkentési segédstratégia új változatát a típusjóváhagyó hatóság értékeli és hagyja jóvá.

A részletes dokumentációcsomag felépítése a következő.

Részletes dokumentációcsomag a YYY/OEM számú kibocsátáscsökkentési segédstratégia alkalmazásához az (EU) 2017/1151 rendelet szerint

3b. függelék

A kibocsátáscsökkentési segédstratégia értékelésének módszertana

A kibocsátáscsökkentési segédstratégia típusjóváhagyó hatóság általi értékelése legalább az alábbiak igazolását tartalmazza:

1. A kibocsátáscsökkentési segédstratégia által okozott kibocsátásnövekedést a lehetséges legalacsonyabb szinten kell tartani:

a) A járművek rendes használata és élettartama alatt a kibocsátáscsökkentési segédstratégia használata melletti összes kibocsátásnövekedést a lehetséges legalacsonyabb szinten kell tartani;

b) Amennyiben a kibocsátáscsökkentési segédstratégia előzetes értékelése idején a piacon elérhetővé válik bármely, a javított kibocsátáscsökkentést lehetővé tevő technológia vagy kialakítás, akkor azt indokolatlan moduláció nélkül használni kell.

2. A kibocsátáscsökkentési segédstratégia indoklásához történő felhasználás esetén a járművek meghajtó rendszerének meghatározásait tartalmazó 1958. és 1998. évi ENSZ EGB megállapodások 2. számú kölcsönösen elfogadott határozatában (M.R.2.) ( 5 ) meghatározott "meghajtóenergia-átalakító és a hajtáslánc" hirtelen keletkező és javíthatatlan sérülésének kockázatát megfelelően be kell mutatni és dokumentálni kell, beleértve az alábbi információkat:

a) a gyártónak bizonyítékot kell rendelkezésre bocsátania a katasztrofális (vagyis hirtelen bekövetkező és javíthatatlan) motorsérülésről egy olyan kockázatértékeléssel együtt, amely tartalmazza a kockázat bekövetkezésének valószínűségét és a lehetséges következmények súlyosságát, beleértve az ilyen hatással járó elvégzett vizsgálatok eredményeit;

b) amikor a kibocsátáscsökkentési segédstratégia alkalmazása idején a piacon elérhetővé válik bármely, az adott kockázat kiküszöbölését vagy csökkentését biztosító technológia vagy kialakítás, akkor azt a műszakilag lehetséges legnagyobb mértékben használni kell (azaz indokolatlan moduláció nélkül);

c) a motor vagy a kibocsátáscsökkentő rendszer alkotórészeinek tartóssága vagy az elhasználódással és a hibás működéssel szembeni hosszú távú védelme nem tekinthető a hatástalanító berendezésre vonatkozó tilalom alóli mentesítés elfogadható indokának.

3. Egy megfelelő műszaki leírásban dokumentálni kell, miért szükséges kibocsátáscsökkentési segédstratégiát használni a jármű biztonságos működtetéséhez:

a) a gyártónak bizonyítékot kell rendelkezésre bocsátania a jármű biztonságos működtetését fenyegető fokozott kockázatról egy olyan kockázatértékeléssel együtt, amely tartalmazza a kockázat bekövetkezésének valószínűségét és a lehetséges következmények súlyosságát, beleértve az ilyen hatással járó elvégzett vizsgálatok eredményeit;

b) amennyiben a kibocsátáscsökkentési segédstratégia alkalmazása idején a piacon elérhetővé válik bármely, az adott biztonsági kockázat csökkentését lehetővé tevő eltérő technológia vagy kialakítás, akkor azt a műszakilag lehetséges legnagyobb mértékben (azaz indokolatlan moduláció nélkül) használni kell.

4. Egy megfelelő műszaki leírásban dokumentálni kell, miért szükséges kibocsátáscsökkentési segédstratégiát használni a motor beindítása során:

a) a gyártónak bizonyítékot kell rendelkezésre bocsátania a kibocsátáscsökkentési segédstratégia motorindítás során történő használatának szükségességére vonatkozóan egy olyan kockázatértékeléssel együtt, amely tartalmazza a kockázat bekövetkezésének valószínűségét és a lehetséges következmények súlyosságát, beleértve az ilyen hatással járó elvégzett vizsgálatok eredményeit;

b) amennyiben a kibocsátáscsökkentési segédstratégia alkalmazása idején a piacon elérhetővé válik bármely, a motor indításakor nagyobb kibocsátáscsökkentést lehetővé tevő eltérő technológia vagy kialakítás, akkor azt a műszakilag lehetséges legnagyobb mértékben használni kell.

4. függelék

EK-TÍPUSBIZONYÍTVÁNY MINTA

(Legnagyobb megengedett formátum: A4 (210 mm × 297 mm))

EK-TÍPUSBIZONYÍTVÁNY

A hatóság bélyegzője

Értesítés a következőről:

- EK-típusjóváhagyás (1),

- EK-típusjóváhagyás kiterjesztése (1),

- EK-típusjóváhagyás elutasítása (1),

- EK-típusjóváhagyás visszavonása (1),

- egy rendszertípus/egy járműtípus egy rendszere (1) tekintetében való típusjóváhagyását illetően, a 715/2007/EK rendelet (2) és az (EU) 2017/1151 rendelet (3) alapján.

EK-típusjóváhagyás száma: ...

A kiterjesztés indoka: ...

I. RÉSZ

0.1. Gyártmány (a gyártó kereskedelmi neve): ...

0.2. Típus: ...

0.2.1. Kereskedelmi név (nevek) (amennyiben van): ...

0.3. Típusazonosítók, ha a típus jelölve van a járművön (4):

0.3.1. A jelölés elhelyezése: ...

0.4. A jármű kategóriája (5)

0.4.2. Alapjármű (5a) (1): igen/nem (1)

0.5. A gyártó neve és címe: ...

0.8. Az összeszerelő üzem(ek) neve és címe: ...

0.9. A gyártó képviselője: ....

II. RÉSZ - minden egyes interpolációs járműcsalád esetében meg kell ismételni a XXI. melléklet 5.6. pontja szerint

0. Az interpolációs járműcsalád azonosítója a XXI. melléklet 5.0. pontjában meghatározottak szerint

1. Kiegészítő adatok (adott esetben): (lásd a kiegészítést)

2. A vizsgálatok elvégzéséért felelős műszaki szolgálat: ...

3. Az 1. típusú vizsgálati jegyzőkönyv dátuma: ...

4. Az 1. típusú vizsgálati jegyzőkönyv száma: ...

5. Megjegyzések (ha vannak): (lásd a kiegészítést)

6. Hely: ...

7. Dátum: ...

8. Aláírás: ...

Kiegészítés a ... számú EK-típusbizonyítványhoz

jármű típusjóváhagyása a kibocsátások és a járműjavítási és -karbantartási információk elérhetősége tekintetében a 715/2007/EK rendelet szerint

A típusbizonyítvány kitöltése során kerülni kell a vizsgálati jegyzőkönyvben vagy az adatközlő lapon lévő adatokra történő kereszthivatkozásokat.

0. AZ INTERPOLÁCIÓS JÁRMŰCSALÁD AZONOSÍTÓJA AZ (EU) 2017/1151 RENDELETET XXI. MELLÉKLETÉNEK 5.0. PONTJÁBAN MEGHATÁROZOTTAK SZERINT

0.1.

Azonosító: ...

0.2.

Az alapjármű azonosítója (5a) (1): ...

1. TOVÁBBI INFORMÁCIÓK

1.1. A menetkész jármű tömege:

VL (1): ...

VH: ...

1.2. Megengedett össztömeg:

VL (1): ...

VH: ...

1.3. Referenciatömeg:

VL (1): ...

VH: ...

1.4. Ülések száma: ...

1.6. A karosszéria típusa:

1.6.1. M1, M2 esetében: lépcsőshátú limuzin, ferdehátú limuzin, kombi, kupé, kabrió, többcélú jármű ( 6 )

1.6.2. N1, N2 esetében: teherautó, zárt kisteherautó (6)

1.7. Hajtott kerekek: első, hátsó, 4 × 4 (6)

1.8. Tisztán elektromos jármű: igen/nem (6)

1.9. Hibrid elektromos jármű: igen/nem (6)

1.9.1. Hibrid elektromos jármű kategóriája: külső feltöltésű/nem külső feltöltésű / tüzelőanyag-cellás (6)

1.9.2. Üzemmódkapcsoló: van/nincs (6)

1.10. A motor azonosítása:

1.10.1. Motor lökettérfogata:

1.10.2. Tüzelőanyag-ellátó rendszer: közvetlen befecskendezésű/közvetett befecskendezésű (6)

1.10.3. A gyártó által ajánlott tüzelőanyag:

1.10.4.1. Legnagyobb teljesítmény: kW min-1 fordulatszámon

1.10.4.2. A legnagyobb nyomaték: Nm min-1 fordulatszámon

1.10.5. Feltöltő berendezés: van/nincs (6)

1.10.6. Gyújtásrendszer: kompressziós gyújtás/szikragyújtás (6)

1.11. Erőátviteli rendszer (tisztán elektromos járműnél vagy hibrid elektromos járműnél) (6)

1.11.1. Legnagyobb hasznos teljesítmény: ... kW, az alábbi fordulatszám-tartományban: ... - ... min-1

1.11.2. Legnagyobb 30 perces teljesítmény: ... kW

1.11.3. Legnagyobb hasznos nyomaték: ... Nm, ... min-1 fordulatszámon

1.12. Hajtóakkumulátor (tisztán elektromos járműnél vagy hibrid elektromos járműnél)

1.12.1. Névleges feszültség: V

1.12.2. Kapacitás (2 órás): Ah

1.13. Átvitel: ..., ...

1.13.1. A sebességváltó típusa: kézi/automata/fokozatmentes (6)

1.13.2. Sebességfokozatok száma:

1.13.3. Összáttételi arányok (beleértve a gumiabroncsok terhelés alatti gördülőkerületét is): (járműsebesség (km/h)) / (motorfordulatszám (1 000 (min-1))

1.13.4. Végáttétel:

1.14. Gumiabroncsok: ..., ..., ...

Típus: radiál/diagonál/... ( 7 )

Méretek: ...

Gördülőkerület terhelés alatt:

Az 1. típusú vizsgálathoz használt gumiabroncsok gördülőkerülete:

2. VIZSGÁLATI EREDMÉNYEK

2.1. Az égéstermék-kibocsátások vizsgálati eredményei

A kibocsátások besorolása: ......

Adott esetben az 1. típusú vizsgálat eredményei

A típusjóváhagyás száma, ha nem alapjármű (1): ...

1. vizsgálat

2. vizsgálat (adott esetben)

Töltse ki az 1. vizsgálatra vonatkozó táblázatot a második vizsgálat eredményeivel.

3. vizsgálat (adott esetben)

Töltse ki az 1. vizsgálatra vonatkozó táblázatot a harmadik vizsgálat eredményeivel.

Ismételje meg az 1. vizsgálatot, a 2. vizsgálatot (adott esetben) és a 3. vizsgálatot (adott esetben) az alacsony szén-dioxid-kibocsátású járműre (VL) (adott esetben) és a közepes szén-dioxid-kibocsátású járműre (VM) (adott esetben) vonatkozóan

Környezetihőmérséklet-korrekcióval végzett vizsgálat (ATCT)

A motorhűtőközeg végső hőmérsékletének és a kondicionálási terület utolsó 3 órai átlaghőmérsékletének különbsége, (ΔT_ATCT, °C) a referenciajármű esetében: ...

A legrövidebb megengedett kondicionálási időtartam, tsoak_ATCT (s): ...

A hőmérséklet-érzékelő helye: ...

Környezetihőmérséklet-korrekcióval végzett vizsgálat (ATCT) szerinti járműcsalád-azonosító: ...

2. típus: (a közúti közlekedésre való alkalmasság vizsgálatához szükséges adatokkal együtt):

3. típus: ...

4. típus: ... g/vizsgálat;

a következők szerinti vizsgálati eljárás: A 83. sz. ENSZ EGB-előírás 6. melléklete [1 napos NEDC] / a 2017/1221/EK rendelet melléklete [2 napos NEDC] / az (EU) 2017/1151 rendeletet VI. melléklete [2 napos WLTP] (1).

5. típus:

- Tartóssági vizsgálat: egészjármű-vizsgálat/próbapadi öregedésvizsgálat/nincs (1)

- Romlási tényező (DF): számított/rögzített (1)

- Adja meg az értékeket: ...

- Alkalmazandó 1. típusú ciklus (az (EU) 2017/1151 rendelet XXI. mellékletének 4. almelléklete vagy a 83. sz. ENSZ EGB-előírás) (14): ...

2.1.1. Kétfajta tüzelőanyaggal üzemelő járművek esetében az 1. típusú táblázatot mindkét tüzelőanyag tekintetében meg kell ismételni. A rugalmas tüzelőanyag-felhasználású járművek esetében az 1. típusú vizsgálatot mindkét tüzelőanyag tekintetében el kell végezni az I. melléklet I.2.4. ábrája szerint, az LPG-vel, illetve földgázzal/biometánnal (vagy egy- vagy kétfajta tüzelőanyaggal) üzemelő járművek esetében a táblázatot meg kell ismételni a vizsgálat során használt különböző referenciagázok tekintetében, és a legrosszabb eredményeket egy külön táblázatban kell összefoglalni. Adott esetben a 83. sz. ENSZ EGB előírás 12. melléklete 3.1.4. szakaszának megfelelően azt is meg kell adni, hogy az eredmények mérésen vagy számításon alapulnak-e.

2.1.2. A hibajelző szöveges leírása és/vagy rajza: ...

2.1.3. A fedélzeti diagnosztikai rendszerrel felügyelt alkotóelemek felsorolása és funkciójuk: ...

2.1.4. Szöveges leírás (általános működési elvek) a következők tekintetében: ...

2.1.4.1. Gyújtáshiba észlelése ( 8 ): ...

2.1.4.2. Katalizátor ellenőrzése (8) : ...

2.1.4.3. Oxigénérzékelő ellenőrzése (8) : ...

2.1.4.4. A fedélzeti diagnosztikai rendszer által felügyelt egyéb alkotóelemek (8) : ...

2.1.4.5. Katalizátor ellenőrzése ( 9 ): ...

2.1.4.6. Részecskeszűrő ellenőrzése (9) : ...

2.1.4.7. Az elektronikusan szabályozott tüzelőanyag-adagoló rendszer ellenőrzése (9) : ...

2.1.4.8. A fedélzeti diagnosztikai rendszer által felügyelt egyéb alkotóelemek: ...

2.1.5. A hibajelző működésbe lépésének feltételei (a menetciklusok állandó száma vagy statisztikai módszer): ...

2.1.6. Az összes használt fedélzeti diagnosztikai kimeneti kód és formátum felsorolása (magyarázattal együtt): ...

2.2. Fenntartva

2.3. Katalitikus átalakító: van/nincs (6)

2.3.1. Az e rendelet összes vonatkozó követelményének megfelelően vizsgált eredeti katalitikus átalakító, igen/nem (6)

2.4. A füst opacitásvizsgálatának eredményei (6)

2.4.1.

Állandósult motorfordulatszámon: lásd a műszaki szolgálat ... sz. vizsgálati jegyzőkönyvét ...

2.4.2. Terhelés nélküli gyorsítással végzett vizsgálatok:

2.4.2.1. A fényelnyelési együttható mért értéke: ... m-1

2.4.2.2. A fényelnyelési együttható korrigált értéke: ... m-1

2.4.2.3. A fényelnyelési együttható jelének helye a járművön: ...

2.5. A CO2-kibocsátás és a tüzelőanyag-fogyasztás vizsgálati eredményei

2.5.1. Tisztán belső égésű motorral felszerelt jármű és nem külső feltöltésű (NOVC) hibrid elektromos jármű

2.5.1.0.

Az interpolációs járműcsaládon belüli minimális és maximális CO2 értékek

2.5.1.1

2.5.1.1.1.

A ciklus energiaigénye: ... J

2.5.1.1.2. Kigurulási menetellenállási együtthatók

2.5.1.1.2.1. f0, N: ...

2.5.1.1.2.2. f1, N/(km/h): ...

2.5.1.1.2.3. f2, N/(km/h)2: ...

2.5.1.1.3. 2 CO2-kibocsátás (g/km) Vizsgálat Alacsony Közepes Magas Rendkívül magas Vegyes MCO2,p,5 / MCO2,c,5 1 2 3 átlag Végső MCO2,p,H / MCO2,c,H

2.5.1.1.4. Tüzelőanyag-fogyasztás (l/100 km) vagy m3/100 km vagy kg/100 km (1) Alacsony Közepes Magas Rendkívül magas Vegyes Végső értékek FCp,H / FCc,H

2.5.1.2.

2.5.1.2.1.

Ciklus-energiaigény: ... J

2.5.1.2.2. Kigurulási menetellenállási együtthatók

2.5.1.2.2.1.

f0, N: ...

2.5.1.2.2.2.

f1, N/(km/h): ...

2.5.1.2.2.3.

f2, N/(km/h) (2): ...

2.5.1.2.3. 2 CO2-kibocsátás (g/km) Vizsgálat Alacsony Közepes Magas Rendkívül magas Vegyes MCO2,p,5 / MCO2,c,5 1 2 3 átlag Végső MCO2,p,L / MCO2,c,L

2.5.1.2.4. Tüzelőanyag-fogyasztás (l/100 km) vagy m3/100 km vagy kg/100 km (1) Alacsony Közepes Magas Rendkívül magas Vegyes Végső értékek FCp,L / FCc,L

2.5.1.3. Közepes szén-dioxid-kibocsátású (VM) nem külső feltöltésű hibrid elektromos járművek (adott esetben) 2.5.1.3.1. Ciklus-energiaigény: ... J 2.5.1.3.2. Kigurulási menetellenállási együtthatók 2.5.1.3.3. A CO2-kibocsátás tömege (adja meg az egyes vizsgált referencia-tüzelőanyagokra vonatkozó értékeket a különböző szakaszokhoz: a mért értékeket, a vegyes értéket lásd a XXI. melléklet 6. almellékletének 1.2.3.8. és 1.2.3.9. pontjában) CO2-kibocsátás (g/km) Vizsgálat Alacsony Közepes Magas Rendkívül magas Vegyes MCO2,p,5 / MCO2,c,5 1 2 3 átlag Végső MCO2,p,L / MCO2,c,L 2.5.1.3.4. Tüzelőanyag-fogyasztás (adja meg az egyes vizsgált referencia-tüzelőanyagokra vonatkozó értékeket a különböző szakaszokhoz: a mért értékeket, a vegyes értéket lásd a XXI. melléklet 6. almellékletének 1.2.3.8. és 1.2.3.9. pontjában) Tüzelőanyag-fogyasztás (l/100 km) vagy m3/100 km vagy kg/100 km (1) Alacsony Közepes Magas Rendkívül magas Vegyes Végső értékek FCp,L / FCc,L

2.5.1.3.2.1.

f0, N: ...

2.5.1.3.2.2.

f1, N/(km/h): ...

2.5.1.3.2.3.

f2, N/(km/h) (2): ...

2.5.1.4. Az e rendelet 2. cikkének 6. pontja szerinti időszakos regenerálású rendszerrel felszerelt, belső égésű motorral hajtott járműveknél a vizsgálati eredményeket módosítani kell a XXI. melléklet 6. almellékletének 1. függelékében meghatározott Ki tényezővel. 2.5.1.4.1. Információk a regenerálási stratégiáról a CO2-kibocsátás és tüzelőanyag-fogyasztás tekintetében D = a működési ciklusok száma két olyan ciklus között, amelyben regenerálás történt: ... d = a regeneráláshoz szükséges működési ciklusok száma: ... Alkalmazandó 1. típusú ciklus (az (EU) 2017/1151 rendelet XXI. mellékletének 4. almelléklete vagy a 83. sz. ENSZ EGB-előírás) (14): ... Vegyes Ki (additív / multiplikatív) (1) Értékek a CO2-re és a tüzelőanyag-fogyasztásra (10) Alapjármű esetében ismételje meg a 2.5.1. pontot.

2.5.2. Tisztán elektromos járművek (6)

2.5.2.1. Elektromosenergia-fogyasztás

2.5.2.1.1. Magas szén-dioxid-kibocsátású jármű (VH)

2.5.2.1.1.1.

A ciklus energiaigénye: ... J

2.5.2.1.1.2. Kigurulási menetellenállási együtthatók

2.5.2.1.1.2.1.

f0, N: ...

2.5.2.1.1.2.2.

f1, N/(km/h): ...

2.5.2.1.1.2.3. f2, N/(km/h) (2): ... EC (Wh/km) Vizsgálat Városi Vegyes Számított EC 1 2 3 átlag Gyártó által megadott érték -

2.5.2.1.1.3.

A ciklusban az összes olyan idő, amikor az értékek tűrésen kívül voltak: ... s

2.5.2.1.2. Alacsony szén-dioxid-kibocsátású jármű (VL) (adott esetben)

2.5.2.1.2.1.

A ciklus energiaigénye: ... J

2.5.2.1.2.2. Kigurulási menetellenállási együtthatók

2.5.2.1.2.2.1.

f0, N: ...

2.5.2.1.2.2.2.

f1, N/(km/h): ...

2.5.2.1.2.2.3. f2, N/(km/h) (2): ... EC (Wh/km) Vizsgálat Városi Vegyes Számított EC 1 2 3 átlag Gyártó által megadott érték -

2.5.2.1.2.3.

A ciklusban az összes olyan idő, amikor az értékek tűrésen kívül voltak: ... s

2.5.2.2. Tisztán elektromos hatósugár

2.5.2.2.1. Magas szén-dioxid-kibocsátású jármű (VH)

2.5.2.2.2. Alacsony szén-dioxid-kibocsátású jármű (VL) (adott esetben)

2.5.3. Külső feltöltésű (OVC) hibrid elektromos jármű: 2.5.3.1. Töltést fenntartó üzemmód CO2-kibocsátásának tömege 2.5.3.1.1. Magas szén-dioxid-kibocsátású jármű (VH) 2.5.3.1.2. Alacsony szén-dioxid-kibocsátású jármű (VL) (adott esetben) 2.5.3.1.3. Közepes szén-dioxid-kibocsátású jármű (VM) (adott esetben) 2.5.3.2. Töltést fogyasztó üzemmód CO2-kibocsátásának tömege Magas szén-dioxid-kibocsátású jármű (VH) CO2-kibocsátás (g/km) Vizsgálat Vegyes MCO2,CD 1 2 3 Átlagos Végső MCO2,CD,H Alacsony szén-dioxid-kibocsátású jármű (VL) (adott esetben) CO2-kibocsátás (g/km) Vizsgálat Vegyes MCO2,CD 1 2 3 Átlagos Végső MCO2,CD,L Közepes szén-dioxid-kibocsátású jármű (VM) (adott esetben) CO2-kibocsátás (g/km) Vizsgálat Vegyes MCO2,CD 1 2 3 Átlagos Végső MCO2,CD,M

2.5.3.1.1.1.

Ciklus-energiaigény: ... J

2.5.3.1.1.2. Kigurulási menetellenállási együtthatók

2.5.3.1.1.2.1.

f0, N: ...

2.5.3.1.1.2.2.

f1, N/(km/h): ...

2.5.3.1.1.2.3. f2, N/(km/h) (2): ... CO2-kibocsátás (g/km) Vizsgálat Alacsony Közepes Magas Rendkívül magas Vegyes MCO2,p,5 / MCO2,c,5 1 2 3 Átlagos Végső MCO2,p,H / MCO2,c,H

2.5.3.1.2.1.

Ciklus-energiaigény: ... J

2.5.3.1.2.2. Kigurulási menetellenállási együtthatók

2.5.3.1.2.2.1.

f0, N: ...

2.5.3.1.2.2.2.

f1, N/(km/h): ...

2.5.3.1.2.2.3. f2, N/(km/h) (2): ... CO2-kibocsátás (g/km) Vizsgálat Alacsony Közepes Magas Rendkívül magas Vegyes MCO2,p,5 / MCO2,c,5 1 2 3 Átlagos Végső MCO2,p,L / MCO2,c,L

2.5.3.1.3.1.

Ciklus-energiaigény: ... J

2.5.3.1.3.2. Kigurulási menetellenállási együtthatók

2.5.3.1.3.2.1.

f0, N: ...

2.5.3.1.3.2.2.

f1, N/(km/h): ...

2.5.3.1.3.2.3. f2, N/(km/h) (2): ... CO2-kibocsátás (g/km) Vizsgálat Alacsony Közepes Magas Rendkívül magas Vegyes MCO2,p,5 / MCO2,c,5 1 2 3 Átlagos MCO2,p,M / MCO2,c,M

2.5.3.3.

A kibocsátott CO2 tömege (súlyozott, vegyes) ( 10 ):

Magas szén-dioxid-kibocsátású jármű (VH): MCO2,weighted ... g/km

Alacsony szén-dioxid-kibocsátású jármű (VL) (adott esetben): MCO2,weighted ... g/km

Közepes szén-dioxid-kibocsátású jármű (VM) (adott esetben): MCO2,weighted ... g/km

2.5.3.3.1. Az interpolációs járműcsaládon belüli minimális és maximális CO2 értékek.

2.5.3.4. Magas szén-dioxid-kibocsátású jármű (VH) Tüzelőanyag-fogyasztás (l/100 km) Alacsony Közepes Magas Rendkívül magas Vegyes Végső értékek, FCp,H / FCc,H Alacsony szén-dioxid-kibocsátású jármű (VL) (adott esetben) Tüzelőanyag-fogyasztás (l/100 km) Alacsony Közepes Magas Rendkívül magas Vegyes Végső értékek, FCp,L / FCc,L Közepes szén-dioxid-kibocsátású jármű (VM) (adott esetben) Tüzelőanyag-fogyasztás (l/100 km) Alacsony Közepes Magas Rendkívül magas Vegyes Végső értékek, FCp,M / FCc,M

2.5.3.5. Magas szén-dioxid-kibocsátású jármű (VH) Tüzelőanyag-fogyasztás (l/100 km) Vegyes Végső értékek FCCD,H Alacsony szén-dioxid-kibocsátású jármű (VL) (adott esetben) Tüzelőanyag-fogyasztás (l/100 km) Vegyes Végső értékek FCCD,L Közepes szén-dioxid-kibocsátású jármű (VM) (adott esetben) Tüzelőanyag-fogyasztás (l/100 km) Vegyes Végső értékek FCCD,M

2.5.3.6.

Tüzelőanyag-fogyasztás (súlyozott, vegyes) (10) :

Magas szén-dioxid-kibocsátású jármű (VH): FCweighted ... l/100 km

Alacsony szén-dioxid-kibocsátású jármű (VL) (adott esetben): FCweighted ... l/100 km

Közepes szén-dioxid-kibocsátású jármű (VM) (adott esetben): FCweighted ... l/100 km

2.5.3.7. Hatósugarak: 2.5.3.7.1. Teljes elektromos hatósugár (AER) AER (km) Vizsgálat Városi Vegyes AER értékek 1. 2. 3. Átlagos Végső értékek, AER 2.5.3.7.2. Egyenértékű teljes elektromos hatósugár EAER (km) Városi Vegyes EAER értékek 2.5.3.7.3. Tényleges öltést fogyasztó üzemmódhoz tartozó hatósugár, RCDA RCDA (km) Vegyes RCDA értékek 2.5.3.7.4. Töltést fogyasztó üzemmódhoz tartozó hatósugár, RCDC RCDC (km) Vizsgálat Vegyes RCDC értékek 1. 2. 3. Átlagos Végső értékek RCDC

2.5.3.8. 2.5.3.8.1. Elektromosenergia-fogyasztás EC (Wh/km) Alacsony Közepes Magas Rendkívül magas Városi Vegyes Elektromosenergia-fogyasztás értékek 2.5.3.8.2. Használati tényezővel súlyozott elektromosenergia-fogyasztás a töltést fogyasztó üzemmódban, ECAC,CD (vegyes) ECAC,CD (Wh/km) Vizsgálat Vegyes ECAC,CD értékek 1. 2. 3. Átlagos Végső értékek ECAC,CD 2.5.3.8.3. Használati tényezővel súlyozott elektromosenergia-fogyasztás ECAC, weighted (vegyes) ECAC,weighted (Wh/km) Vizsgálat Vegyes ECAC,weighted értékek 1. 2. 3. Átlagos Végső értékek ECAC,weighted Alapjármű esetében ismételje meg a 2.5.3. pontot.

2.5.4. Tüzelőanyag-fogyasztás (kg/100 km) Vegyes Végső értékek FCc Alapjármű esetében ismételje meg a 2.5.4. pontot.

2.5.5.

Eszköz a tüzelőanyag- és/vagy áramfogyasztás ellenőrzésére igen/nem alkalmazandó ....

2.6. Az ökoinnovációs technológiákkal kapcsolatban végzett vizsgálatok eredményei ( 11 ) ( 12 )

2.6.1.

Az ökoinnovációs technológia (technológiák) általános kódja ( 13 ): ...

3. JÁRMŰJAVÍTÁSI INFORMÁCIÓK

3.1. Annak a weboldalnak a címe, ahol a járműjavítási és -karbantartási információk elérhetők: ...

3.1.1. A rendelkezésre állás kezdő napja (legkésőbb 6 hónappal a típusjóváhagyás napját követően): ...

3.2. A 3.1. pontban említett weboldal elérhetőségének feltételei (azaz meddig érhetők el az információk, az elérhetőség óránkénti, napi, havi, éves és tranzakciónkénti díja): ...

3.3. A 3.1. pontban említett weboldalon keresztül elérhető járműjavítási és -karbantartási információk formátuma: ...

3.4. A gyártó tanúsítványa a járműjavítási és -karbantartási információk elérhetőségéről: ...

4. TELJESÍTMÉNYMÉRÉS

Belső égésű motorok legnagyobb hasznos motorteljesítménye, elektromos hajtóművek hasznos teljesítménye és legnagyobb 30 perces teljesítménye

4.1. A belső égésű motor hasznos teljesítménye

4.1.1. Motorfordulatszám (min-1) ...

4.1.2. Mért tüzelőanyag-áram (g/h) ...

4.1.3. Mért nyomaték (Nm) ...

4.1.4. Mért teljesítmény (kW) ...

4.1.5. Légnyomás (kPa) ...

4.1.6. Gőznyomás (kPa) ...

4.1.7. A beszívott levegő hőmérséklete (K) ...

4.1.8. Teljesítménykorrekciós tényező (adott esetben) ...

4.1.9. Korrigált teljesítmény (kW) ...

4.1.10. A segédberendezések teljesítménye (kW) ...

4.1.11. Hasznos teljesítmény (kW) ...

4.1.12. Hasznos nyomaték (Nm) ...

4.1.13. Korrigált fajlagos tüzelőanyag-fogyasztás (g/kWh) ...

4.2. Elektromos hajtáslánc(ok):

4.2.1. A gyártó által megadott értékek:

4.2.2.

Legnagyobb hasznos teljesítmény: kW, ... min-1 fordulatszámon

4.2.3.

Legnagyobb hasznos nyomaték: ... Nm, ... min-1 fordulatszámon

4.2.4.

Legnagyobb hasznos nyomaték nulla motorfordulatszámon: ... Nm

4.2.5.

Legnagyobb 30 perces teljesítmény: ... kW

4.2.6. Az elektromos hajtáslánc alapvető jellemzői

4.2.7.

Vizsgálati egyenfeszültség: ... V

4.2.8.

Működési elv: ...

4.2.9.

Hűtőrendszer:

4.2.10. Motor: folyadék/levegő (6)

4.2.11. Variátor: folyadék/levegő (6)

5. MEGJEGYZÉSEK: ...

Magyarázó megjegyzések

(2) HL L 171., 2007.6.29., 1. o.

(3) HL L 175., 2017.7.7., 1. o.

(4) Ha a típusazonosító jelölés olyan karaktereket is tartalmaz, amelyek az az adatközlo lapon megjelölt jármu, alkotóelem vagy önálló muszaki egység leírása szempontjából nem lényegesek, ezeket a karaktereket a dokumentációban kérdojellel kell helyettesíteni (pl. ABC??123??).

(5) A II. melléklet A. részének meghatározása szerint.

(5a) A 2007/46/EK irányelv 3. cikkének 18. pontjában meghatározottak szerint.

(6) A 2007/46/EK irányelv 3. cikkének (39) bekezdésében meghatározottak szerint.

(8) Ha alkalmazható.

(9) 2 tizedesjegyre kerekítve.

(10) 4 tizedesjegyre kerekítve.

(11) Nem alkalmazandó.

(12) A THC-re és NOx-ra kiszámított átlagértékek (M.Ki) összeadásával kapott átlagérték

(13) Kerekítés eggyel több tizedesjegyre, mint a határérték.

(14) Adja meg az alkalmazandó eljárást

(20) Az ökoinnovációs technológiát jóváhagyó bizottsági határozat száma.

(21) Az ökoinnovációs technológiát jóváhagyó bizottsági határozatban a technológiához rendelt kód.

(22) Alkalmazandó 1. típusú ciklus: a XXI. melléklet 4. almelléklete vagy a 83. sz. ENSZ EGB-eloírás.

(23) Ha az 1. típusú vizsgálati ciklus helyett a modellezés módszerét választják, ez az érték a modellezéssel kapott érték.

(24) Az I. típusú vizsgálat során az egyes ökoinnovációs technológiák révén megtakarított kibocsátások összege a 83. sz. ENSZ EGB-eloírás szerint.

(25) Az I. típusú vizsgálat során az egyes ökoinnovációs technológiák révén megtakarított kibocsátások összege az e rendelet XXI. mellékletének 4. almelléklete szerint.

A típusbizonyítvány kiegészítésének függeléke

Átmeneti időszak (korrelációs eredmény)

(Átmeneti rendelkezés):

1. CO2-kibocsátások az (EU) 2017/1152 és az (EU) 2017/1153 végrehajtási rendelet I. mellékletének 3.2. pontja szerint

1.1 Co2mpas verzió

1.2. Magas szén-dioxid-kibocsátású jármű (VH)

1.2.1. A CO2-kibocsátás tömege (a vizsgálathoz használt minden egyes referencia-tüzelőanyagra)

1.3. Alacsony szén-dioxid-kibocsátású jármű (VL) (adott esetben)

1.3.1. A CO2-kibocsátás tömege (a vizsgálathoz használt minden egyes referencia-tüzelőanyagra)

2. CO2-kibocsátási vizsgálati eredmények (adott esetben)

2.1. Magas szén-dioxid-kibocsátású jármű (VH)

2.1.1. A CO2-kibocsátás tömege (a vizsgálathoz használt minden egyes referencia-tüzelőanyagra) tisztán belső égésű motorral felszerelt jármű és nem külső feltöltésű (NOVC) hibrid elektromos jármű esetén

2.1.2. OVC vizsgálati eredmények

2.1.2.1. Külső feltöltésű hibrid elektromos járművek CO2-kibocsátásának tömege

2.2. Alacsony szén-dioxid-kibocsátású jármű (VL) (adott esetben)

2.2.1. A CO2-kibocsátás tömege (a vizsgálathoz használt minden egyes referencia-tüzelőanyagra) tisztán belső égésű motorral felszerelt jármű és nem külső feltöltésű (NOVC) hibrid elektromos jármű esetén

2.2.2. OVC vizsgálati eredmények

2.2.2.1. Külső feltöltésű hibrid elektromos járművek CO2-kibocsátásának tömege

3. Eltérési és ellenőrzési tényező (az (EU) 2017/1152 és az (EU) 2017/1153 végrehajtási rendelet 3.2.8. pontja szerint)

4. Végső NEDC CO2 és a tüzelőanyag-fogyasztás értékek

4.1. Végső NEDC szerinti értékek (a vizsgálathoz használt minden egyes referencia-tüzelőanyagra) tisztán belső égésű motorral felszerelt jármű és nem külső feltöltésű (NOVC) hibrid elektromos jármű esetén

4.2. Végső NEDC szerinti értékek (a vizsgálathoz használt minden egyes referencia-tüzelőanyagra) külső feltöltésű hibrid elektromos járművek esetében

4.2.1.

CO2-kibocsátás (g/km): lásd a 2.1.2.1. és a 2.2.2.1. pontot;

4.2.2.

Elektromosenergia-fogyasztás (Wh/km): lásd a 2.1.2.2. és a 2.2.2.2. pontot;

4.2.3. Tüzelőanyag-fogyasztás (l/100km) Vegyes FCNEDC_L,test,condition A FCNEDC_L,test,condition B FCNEDC_L,test,weighted

5. függelék

A jármű fedélzeti diagnosztikai információi

1.

A jármű gyártójának az e függelékben előírt információkat kell rendelkezésre bocsátania annak érdekében, hogy lehetővé tegye az OBD-rendszerrel kompatibilis csere- és pótalkatrészek, valamint diagnosztikai eszközök és vizsgálóberendezések gyártását.

2. Kérésre a következő információkat az alkatrészek, diagnosztikai eszközök vagy vizsgálóberendezések bármely érdekelt gyártójának a rendelkezésére kell bocsátani, megkülönböztetéstől mentes módon: 2.1. A jármű eredeti típusjóváhagyásakor alkalmazott előkondicionálási ciklusok száma és típusának leírása. 2.2. A jármű eredeti típusjóváhagyása során az OBD-rendszer által ellenőrzött alkotóelem tekintetében alkalmazott OBD-tesztciklus típusának leírása. 2.3. Az összes ellenőrzött alkotóelem átfogó leírása, a hibaészlelés és a hibajelző aktiválásának stratégiájával (meghatározott számú menetciklus, vagy statisztikai módszer) együtt, beleértve az OBD-rendszer által felügyelt egyes alkotóelemek másodlagosan érzékelt paramétereinek felsorolását, valamint az összes olyan OBD kimeneti kód és formátum felsorolása (és ezek tételes magyarázata), amely az erőátviteli rendszer szennyezőanyag-kibocsátással kapcsolatos egyes alkotóelemeihez, illetve az erőátviteli rendszer szennyezőanyag-kibocsátással nem kapcsolatos egyes alkotóelemeihez kapcsolódik, mely alkotóelem ellenőrzése szerepet játszik a hibajelző bekapcsolásában. Különösen az $05 üzemmód $21-től FF-ig terjedő vizsgálati azonosítóinak adatairól és az $06 üzemmód adatairól kell átfogó magyarázatot adni. ISO 15765-4 "Közúti járművek - Diagnosztika az ellenőrzőfelület-hálózaton (CAN). 4. rész: Az emisszióval összefüggő rendszerek követelményei." szabvány szerinti adatátviteli kapcsolattal rendelkező járműtípusok esetében a $06 módnak (Test ID $00-FF) az OBD-rendszer által ellenőrzött egyes ID-kre vonatkozó adatairól kell átfogó ismertetést adni. Ezeket az adatokat táblázat formájában is meg lehet adni az alábbiak szerint: Részegység Hibakód Ellenőrzési stratégia Hibaészlelési feltételek Hibajelző működésbe lépésének feltételei; Másodlagos paraméterek Előkondicionálás Igazolási eljárás Katalizátor P0420 Az 1. és 2. oxigénérzékelő jelei Az 1. és a 2. érzékelőtől jövő jelek közötti különbség 3. ciklus Motor fordulatszáma, terhelése, A/F-mód, katalizátor hőmérséklete pl. Két 1. típusú ciklus (a 692/2008/EK rendelet III. mellékletében vagy az (EU) 2017/1151 rendelet XXI. mellékletében meghatározottak szerint) pl. 1. típusú vizsgálat (a 692/2008/EK rendelet III. mellékletében vagy az (EU) 2017/1151 rendelet XXI. mellékletében meghatározottak szerint)

3. DIAGNOSZTIKAI ESZKÖZÖK GYÁRTÁSÁHOZ SZÜKSÉGES INFORMÁCIÓK

A járműgyártóknak a javítási információkról szóló weboldalukon elérhetővé kell tenniük a 3.1.-3.3. pontban meghatározott információkat, hogy megkönnyítsék a többféle gyártmánnyal foglalkozó szervizek ellátását általános diagnosztikai műszerekkel. Az információknak tartalmazniuk kell a diagnosztikai műszerek összes funkcióját és a javítási információk és a hibaelhárítási utasítások összes elérhetőségét. Az információk elérhetőségéért a gyártó méltányos díjat kérhet.

3.1. A kommunikációs protokollra vonatkozó információk

A következő információkat kell megadni, mindegyikhez feltüntetve a jármű gyártmányát, modelljét és változatát, vagy más használható meghatározást, mint például a járműazonosító számot (VIN) vagy a jármű és a rendszerek megnevezését:

a) A XI. melléklet 4. pontjában előírtak mellett a teljes diagnosztikát lehetővé tévő kiegészítő kommunikációs protokollra vonatkozó információrendszer, beleértve a kiegészítő hardver- vagy szoftverprotokollra vonatkozó információkat, a paraméterazonosítást, a továbbítási funkciókat, a diagnosztikai memóriára vonatkozó követelményeket vagy a hibaállapotokat;

b) Részletes ismertetése annak, hogyan lehet megszerezni és értelmezni az összes olyan hibakódot, amelyek eltérnek a XI. melléklet 4. pontjában előírtaktól:

c) Az összes érvényes adatparaméter felsorolása, beleértve az arányosítási és hozzáférési információkat is;

d) Az összes lehetséges működési teszt felsorolása, beleértve az eszközök bekapcsolását vagy szabályozását is, valamint az ezek megvalósításához szükséges eszközöket;

e) Részletes ismertetése annak, hogyan lehet megszerezni az alkatrészekre és állapotokra vonatkozó információkat, az időbélyegeket, a függő diagnosztikai hibakódokat és a pillanatfelvételeket;

f) Az adaptív tanulási paraméterek, a változatok kódolása és a cserealkatrészek paramétertáblázata, valamint a felhasználói preferenciák visszaállítása az alapállapotba;

g) Az elektronikus vezérlőegység azonosítása és variánskódolás;

h) Részletes ismertetése annak, hogyan lehet alaphelyzetbe állítani a szervizellenőrző lámpákat;

i) A diagnosztikai csatlakozó helye és a csatlakozó részletes ismertetése;

j) A motorkód azonosítása.

3.2. A fedélzeti diagnosztika által ellenőrzött alkatrészek vizsgálata és diagnosztikája

Az alábbi információkat kell megadni:

a) A működőképességet ellenőrző vizsgálatok leírása, az alkatrész vagy a kábelköteg szintjén

b) A vizsgálat menete, beleértve a vizsgálati paraméterekre és alkatrészekre vonatkozó információkat is

c) A csatlakozások részletes ismertetése, beleértve a bemenetek és kimenetek legnagyobb és legkisebb értékeit és a menet- és terhelési értékeket is

d) Adott menetállapotban - többek között üresjáratban - várható értékek

e) az alkotóelem elektromos értékei annak statikus és dinamikus állapotában

f) Meghibásodási módok az összes fenti mechanizmusra

g) Meghibásodási módok diagnosztizálási eljárása, beleértve a hibafákat és az irányított diagnosztikai kizárást is.

3.3. A javításhoz szükséges adatok

Az alábbi információkat kell megadni:

a) A vezérlőegység és az alkotóelemek inicializálása (pótalkatrész beszerelésekor)

b) Adott esetben új vagy csereként beépített motorvezérlő egység inicializálása átadásos (át)programozási eljárásokkal.

6. függelék

Az EK-típusbizonyítványok számozási rendszere

1. A 6. cikk (1) bekezdése alapján kiadott EK-típusjóváhagyási szám 3. része az EK-típusjóváhagyásra vonatkozó végrehajtási jogszabály vagy a legutóbbi módosító jogszabály számából áll. Ezt a számot egy vagy több betűjel követi, amely(ek) a különböző járműkategóriákat jelöli(k), az 1. táblázat szerint. 1. táblázat Betűjel Kibocsátási előírások A fedélzeti diagnosztikára vonatkozó előírás Jármű kategóriája és osztálya Motor Hatálybalépés: új típusok Hatálybalépés: új járművek A nyilvántartásba vétel utolsó dátuma AA Euro 6c Euro 6-1 M, N1 I. osztály PI, CI 2018.8.31. BA Euro 6b Euro 6-1 M, N1 I. osztály PI, CI 2018.8.31. AB Euro 6c Euro 6-1 N1 II. osztály PI, CI 2019.8.31. BB Euro 6b Euro 6-1 N1 II. osztály PI, CI 2019.8.31. AC Euro 6c Euro 6-1 N1 III. osztály, N2 PI, CI 2019.8.31. BC Euro 6b Euro 6-1 N1 III. osztály, N2 PI, CI 2019.8.31. AD Euro 6c Euro 6-2 M, N1 I. osztály PI, CI 2018.9.1. 2019.8.31. AE Euro 6c-EVAP Euro 6-2 N1 II. osztály PI, CI 2019.9.1. 2020.8.31. AF Euro 6c-EVAP Euro 6-2 N1 III. osztály, N2 PI, CI 2019.9.1. 2020.8.31. AG Euro 6d-TEMP Euro 6-2 M, N1 I. osztály PI, CI 2017.9.1. (1) 2019.8.31. BG Euro 6d-TEMP-EVAP Euro 6-2 M, N1 I. osztály PI, CI 2019.8.31. CG Euro 6d-TEMP-ISC Euro 6-2 M, N1 I. osztály PI, CI 2019.1.1. 2019.8.31. DG Euro 6d-TEMP-EVAP-ISC Euro 6-2 M, N1 I. osztály PI, CI 2019.9.1. 2019.9.1. 2020.12.31. AH Euro 6d-TEMP Euro 6-2 N1 II. osztály PI, CI 2018.9.1. (1) 2019.8.31. BH Euro 6d-TEMP-EVAP Euro 6-2 N1 II. osztály PI, CI 2019.8.31. CH Euro 6d-TEMP-EVAP-ISC Euro 6-2 N1 II. osztály PI, CI 2019.9.1. 2020.9.1. 2021.12.31. AI Euro 6d-TEMP Euro 6-2 N1 III. osztály, N2 PI, CI 2018.9.1. (1) 2019.8.31. BI Euro 6d-TEMP-EVAP Euro 6-2 N1 III. osztály, N2 PI, CI 2019.8.31. CI Euro 6d-TEMP-EVAP-ISC Euro 6-2 N1 III. osztály, N2 PI, CI 2019.9.1. 2020.9.1. 2021.12.31. AJ Euro 6d Euro 6-2 M, N1 I. osztály PI, CI 2019.8.31. AK Euro 6d Euro 6-2 N1 II. osztály PI, CI 2020.8.31. AL Euro 6d Euro 6-2 N1 III. osztály, N2 PI, CI 2020.8.31. AM Euro 6d-ISC Euro 6-2 M, N1 I. osztály PI, CI 2020.12.31. AN Euro 6d-ISC Euro 6-2 N1 II. osztály PI, CI 2021.12.31. AO Euro 6d-ISC Euro 6-2 N1 III. osztály, N2 PI, CI 2021.12.31. AP Euro 6d-ISC-FCM Euro 6-2 M, N1 I. osztály PI, CI 2020.1.1. 2021.1.1. AQ Euro 6d-ISC-FCM Euro 6-2 N1 II. osztály PI, CI 2021.1.1. 2022.1.1. AR Euro 6d-ISC-FCM Euro 6-2 N1 III. osztály, N2 PI, CI 2021.1.1. 2022.1.1. AX n.a. n.a. Összes jármű Akkumulátor - teljesen elektromos AY n.a. n.a. Összes jármű Tüzelőanyag-cella AZ n.a. n.a. Az I. melléklet 2.1.1. pontja szerinti tanúsítvánnyal rendelkező összes jármű PI, CI (1) A korlátozás nem érvényes akkor, ha a jármű típusjóváhagyása a 715/2007/EK rendelet és a végrehajtási jogszabály előírásai szerint az M kategóriába és az N1 kategória I. osztályába tartozó járművek esetében 2017. szeptember 1-je előtt, az N1 kategória II. és III. osztályába és az N2 kategóriába tartozó járművek esetében pedig 2018. szeptember 1-je előtt történt a 15. cikk (4) bekezdésének utolsó albekezdése szerint. Jelmagyarázat: "Euro 6-1" OBD-előírás = a teljes Euro 6 OBD-előírás, de a XI. melléklet 2.3.4. pontjában meghatározott előzetes OBD-küszöbértékek és részlegesen könnyített IUPR mellett; "Euro 6-2" OBD-előírás = a teljes Euro 6 OBD-előírás, de a XI. melléklet 2.3.3. pontjában meghatározott végleges OBD-küszöbértékek mellett; "Euro 6b" kibocsátási előírás = az Euro 6 kibocsátási előírások, ideértve a részecskékre vonatkozó módosított mérési eljárást, a részecskeszámra vonatkozó előírást (közvetlen befecskendezésű szikragyújtásra vonatkozó előzetes értékek); "Euro 6c" kibocsátási előírás = csak nyomon követésre szolgáló RDE NOx-vizsgálat (a nem túllépendő NTE-határértékek alkalmazása nélkül), minden más tekintetben az égéstermék-kibocsátásra vonatkozó teljes Euro 6 előírás (ideértve a PN RDE-t is); "Euro 6c-EVAP" kibocsátási előírás = csak nyomon követésre szolgáló RDE NOx-vizsgálat (a nem túllépendő NTE-határértékek alkalmazása nélkül), minden más tekintetben az égéstermék-kibocsátásra vonatkozó teljes Euro 6 előírás (ideértve a PN RDE-t is), a párolgási kibocsátás mérésére megállapított módosított vizsgálati eljárás; "Euro 6d-TEMP" kibocsátási előírás = az átmeneti megfelelési tényezőkkel való összevetés révén végzett RDE NOx-vizsgálat, minden más tekintetben az égéstermék-kibocsátásra vonatkozó teljes Euro 6 előírás (ideértve a PN RDE-t is); "Euro 6d-TEMP-ISC" kibocsátási előírás = az átmeneti megfelelési tényezőkkel való összevetés révén végzett RDE vizsgálat, az égéstermék-kibocsátásra vonatkozó teljes Euro 6 előírás (ideértve a PN RDE-t is) és az új ISC-eljárás; "Euro 6d-TEMP-EVAP-ISC"kibocsátási előírás = az átmeneti megfelelési tényezőkkel való összevetés révén végzett RDE NOx-vizsgálat, az égéstermék-kibocsátásra vonatkozó teljes Euro 6 előírás (ideértve a PN RDE-t is), a párolgási kibocsátás mérésére vonatkozó 48 órás vizsgálati eljárás és az új ISC-eljárás; "Euro 6d-TEMP-EVAP" kibocsátási előírás = az átmeneti megfelelési tényezőkkel való összevetés révén végzett RDE NOx-vizsgálat, minden más tekintetben az égéstermék-kibocsátásra vonatkozó teljes Euro 6 előírás (ideértve a PN RDE-t is), a párolgási kibocsátás mérésére megállapított módosított vizsgálati eljárás; "Euro 6d" kibocsátási előírás = a végső megfelelési tényezőkkel való összevetés révén végzett RDE-vizsgálat, minden más tekintetben az égéstermék-kibocsátásra vonatkozó teljes Euro 6 előírás, a párolgási kibocsátás mérésére megállapított módosított vizsgálati eljárás; "Euro 6d-ISC" = a végső megfelelési tényezőkkel való összevetés révén végzett valóskibocsátás-vizsgálat, az égéstermék-kibocsátásra vonatkozó teljes Euro 6 előírás, a párolgási kibocsátás mérésére vonatkozó 48 órás vizsgálati eljárás és az új ISC-eljárás; "Euro 6d-ISC-FCM" = a végső megfelelési tényezőkkel való összevetés révén végzett valóskibocsátás-vizsgálat, az égéstermék-kibocsátásra vonatkozó teljes Euro 6 előírás, a párolgási kibocsátás mérésére vonatkozó 48 órás vizsgálati eljárás, a tüzelőanyag- és/vagy áramfogyasztás ellenőrzését szolgáló eszközök és az új ISC-eljárás.

2. PÉLDÁK AZ EK-TÍPUSBIZONYÍTVÁNY SZÁMÁRA

2.1. Az alábbi példában egy Euro 6 könnyű személygépjárműnek az 1. táblázat szerint AJ karakterekkel azonosított "Euro 6d" kibocsátási előírás és "Euro 6-2" OBD előírás szerinti, az e13 kóddal azonosított, Luxemburgban kiadott jóváhagyása szerepel. A jóváhagyás a módosítások nélküli 715/2007/EK alaprendelet és az annak végrehajtásáról szóló (EU) xxx/2016 rendelet alapján került kiadásra. Ez a 17. ilyen jellegű, kiterjesztés nélküli jóváhagyás, így a tanúsítvány számának negyedik és ötödik eleme 0017, illetve 00.

2.2. A második példában egy Euro 6 N1 II. osztályú könnyű haszongépjárműnek az 1. táblázat szerint AH karakterekkel azonosított "Euro 6d-TEMP" kibocsátási előírás és "Euro 6-2" OBD előírás szerinti, az e19 kóddal azonosított Romániában kiadott jóváhagyása szerepel. A jóváhagyás a 715/2007/EK alaprendelet és a legutóbb az xyz/2018 rendelettel módosított végrehajtási jogszabálya alapján került kiadásra. Ez az 1. ilyen jellegű, kiterjesztés nélküli jóváhagyás, így a tanúsítvány számának negyedik és ötödik eleme 0001, illetve 00.

7. függelék

8a. függelék

Vizsgálati jegyzőkönyvek

A vizsgálati jegyzőkönyv az e rendelet alapján a vizsgálatok lefolytatásáért felelős műszaki szolgálat által kiadott jegyzőkönyv.

I. RÉSZ

Az alábbi információk az 1. típusú vizsgálat esetében adott esetben szükséges minimális adatokat tartalmazzák.

JEGYZŐKÖNYV száma

Általános megjegyzések:

Ha több lehetőség (hivatkozás) is létezik, akkor a vizsgálati jegyzőkönyvben a vizsgáltat kell leírni

Ha nincs, akkor elegendő egyetlen hivatkozás az adatközlő lapra a vizsgálati jegyzőkönyv elején.

Minden műszaki szolgálat saját belátása szerint további adatokat is megadhat

a) szikragyújtású motorok esetében;

b) kompressziós gyújtású motorok esetében.

1. A VIZSGÁLT JÁRMŰ(VEK) LEÍRÁSA: HV, LV, ÉS MV (ADOTT ESETBEN)

1.1. Általános leírás

1.1.1. Az erőátviteli rendszer felépítése

1.1.2. BELSŐ ÉGÉSŰ MOTOR (adott esetben)

Egynél több belső égésű motor esetén ismételje meg a pontot

1.1.3. VIZSGÁLATI TÜZELŐANYAG az 1. típusú vizsgálathoz (adott esetben)

Egynél több vizsgálati tüzelőanyag esetén ismételje meg a pontot

1.1.4. TÜZELŐANYAG-ADAGOLÓ RENDSZER (adott esetben)

Egynél több tüzelőanyag-adagoló rendszer esetén ismételje meg a pontot

1.1.5. SZÍVÓRENDSZER (adott esetben)

Egynél több szívórendszer esetén ismételje meg a pontot

1.1.6. KIPUFOGÓRENDSZER ÉS PÁROLGÁSKIBOCSÁTÁS-CSÖKKENTŐ RENDSZER (adott esetben)

Egynél több rendszer esetén ismételje meg a pontot
